Bluetooth-вольтметр/амперметр своими руками........

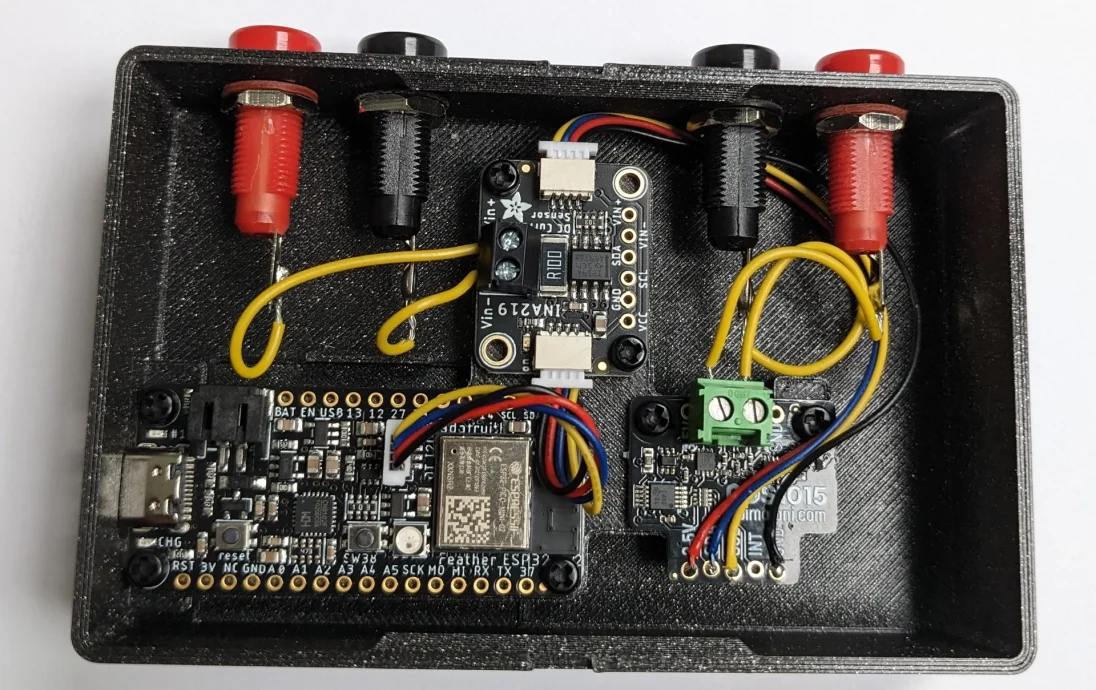

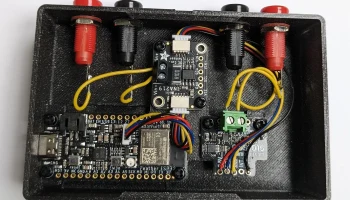

Создайте свой собственный комбинированный вольтметр и амперметр Bluetooth своими руками. Он взаимодействует через Bluetooth с приложением phyphox — бесплатным приложением по физике от RWTH Ахенского университета. Устройство основано на плате микроконтроллера ESP32 и использует микросхему INA219 для измерения тока и отдельный АЦП ADS1015 со встроенным делителем потенциала для измерения разности потенциалов. Это устройство способно одновременно измерять эти величины и строить график их зависимости от времени и/или друг друга. Разрешение 1 мА и 10 мВ соответственно с диапазоном 0-3,2 А и 0-18 В. Скорость передачи данных ~100 Гц.

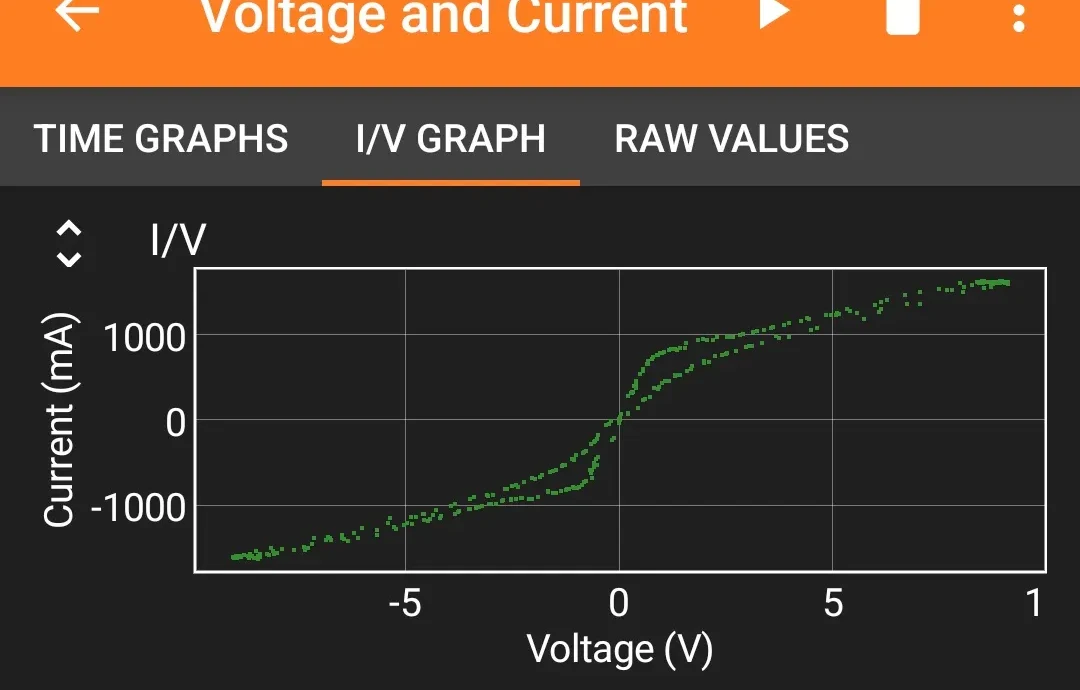

ВАХ

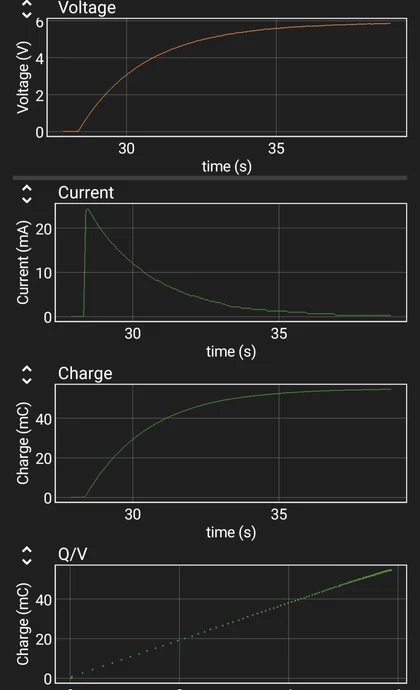

Заряд/разряд конденсатора

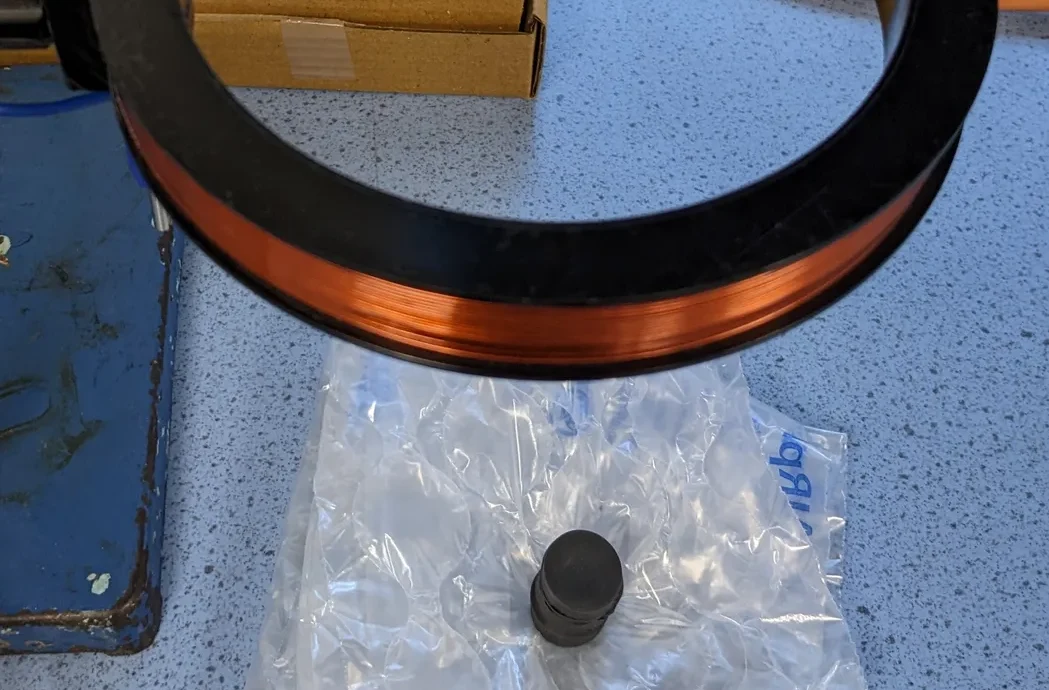

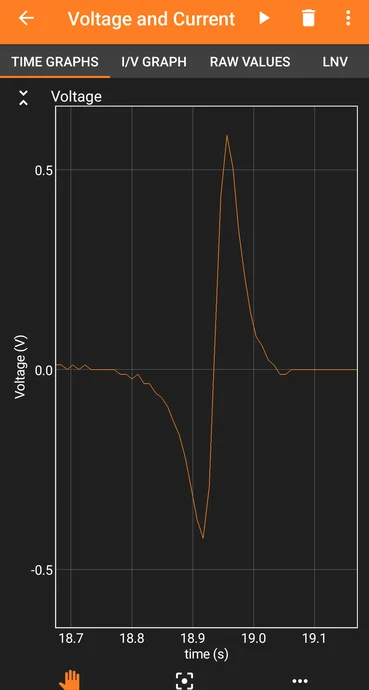

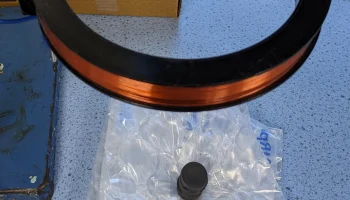

Закон Фарадея

Полное руководство по сборке с кодом здесь: https://github.com/RGill-1/Bluetooth-Science-Sensors/wiki/5.-Volt-Ammeter.

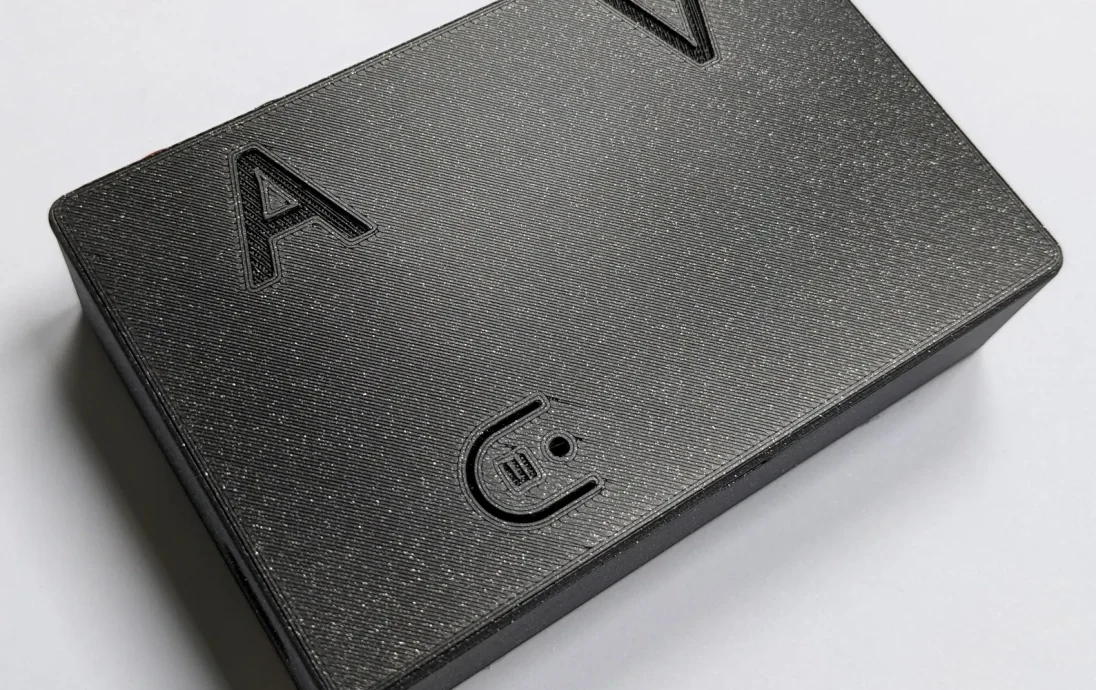

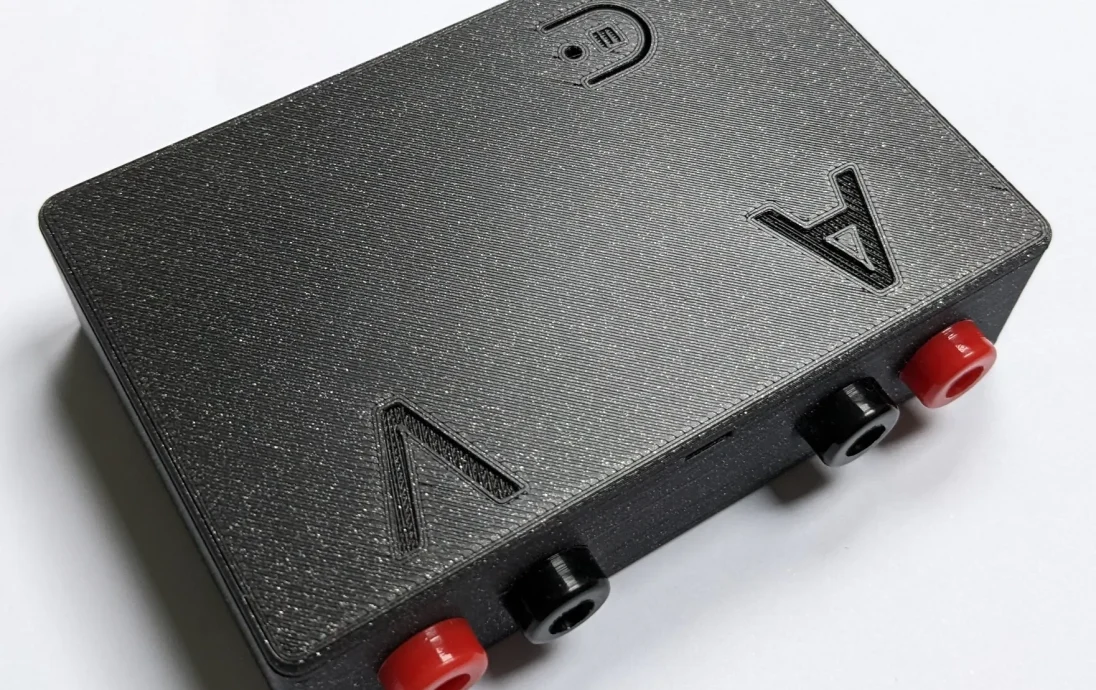

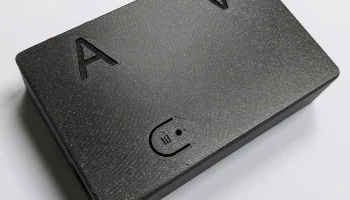

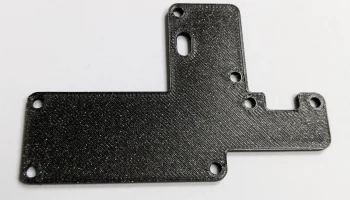

Особенности корпуса:

Защелкивающаяся крышка
Нажмите кнопку, чтобы перевести ESP32 в глубокий сон.
RGB-светодиод для статуса
Место для аккумулятора емкостью 500 мАч.

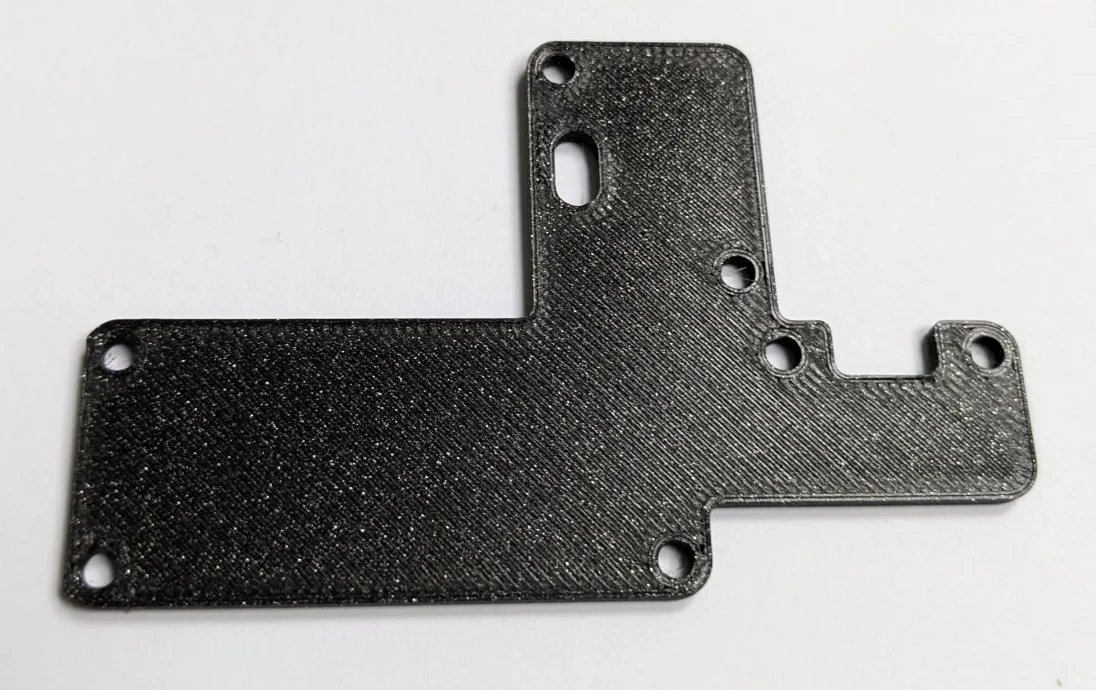

Требуется одна коробка с оборудованием M2.5 (Adafruit 3299)

У меня была успешная печать с высотой слоя 0,20 мм.

Использование резьбовых вставок не является обязательным. Если вы не хотите завинчивать крышку, оставьте отверстия для вставок пустыми и выберите крышку без отверстий — она все равно будет защелкиваться.

STEM-проект

Это часть серии устройств, основанных на одном и том же Adafruit ESP32 Feather V2. Использование кабельной системы QT STEMMA позволяет избежать припоя, что позволяет при необходимости заменять платы/датчики в горячем режиме. Перейдите по этим ссылкам на печатные формы:

Датчик освещенности — https://www.printables.com/model/385964-diy-bluetooth-light-sensor
Датчик силы тензодатчика
Датчик расстояния — https://www.printables.com/model/391840-diy-bluetooth-distance-sensor

Цель состоит в том, чтобы работать со студентами над разработкой этих датчиков (и других подобных им) в рамках внеклассного клуба STEM. Студенты науч��тся:

Создайте различные датчики/комбинации датчиков для достижения научных целей.
Используйте программное обеспечение САПР для проектирования корпусов
Разрежьте и распечатайте корпуса на 3D-принтере
Используйте Arduino для кодирования устройств так, чтобы они взаимодействовали с приложением phyphox для построения данных. Приложение позволяет создавать собственные представления экспериментов, которые студенты могут настраивать.

Любая обратная связь очень ценится.
