Компактный светодиодный контроллер - корпус µC + 18650 ES..

Запустите свои портативные светодиодные проекты с помощью этого компактного корпуса с батареей и микроконтроллером!

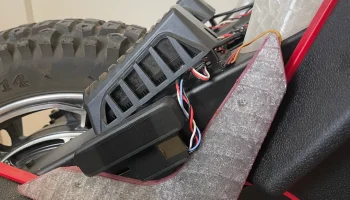

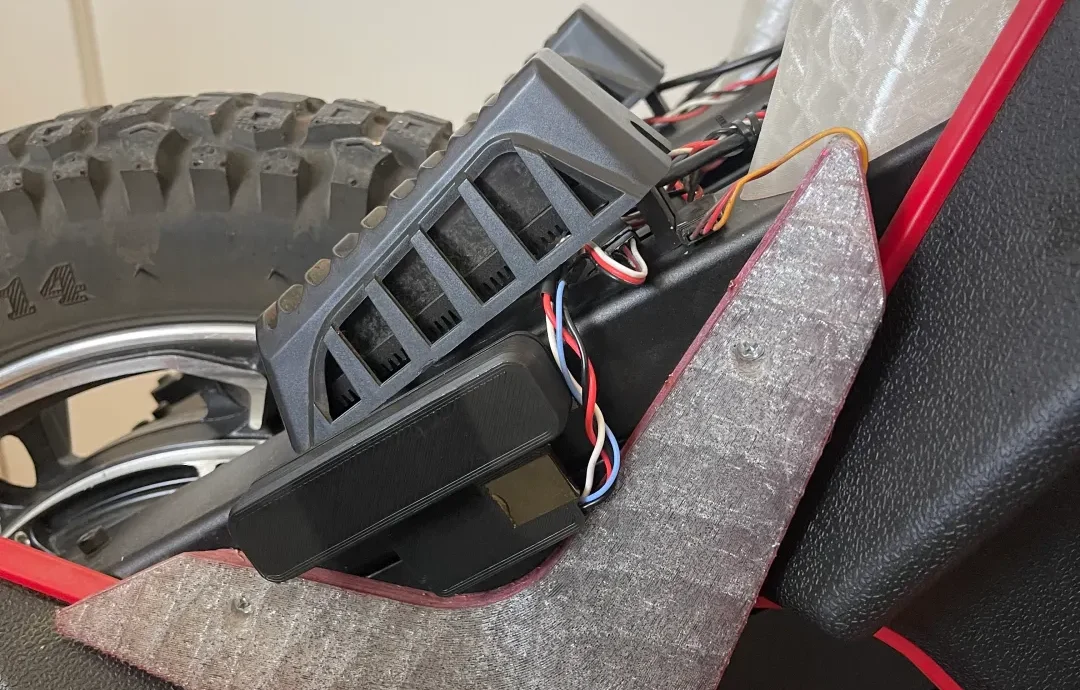

Я использую его, например, для питания моего проекта светодиодной ручки S22 и светодиодного шлема.

Необходимые детали
Батарейные веточки:
Вкладки для батарей Keystone 209 с листовой пружиной [amazon] [digikey] и т. д.
Микроконтроллер
D1 Мини [Амазонка]
ESP32 D1 [Амазонка]
Светодиодные ленты!
(или мотор, или что бы вы ни использовали)
Лучше всего использовать 144 светодиода на метр ленты. Теперь супер дешево, доставка 1 метра стоит всего 11 долларов США! Вот мой любимый на [amazon]

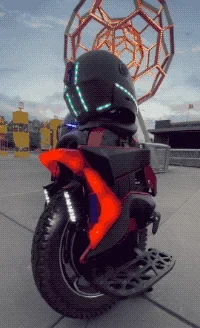

Моя ЛЮБИМАЯ новинка — это ленты «COB LED Pixel» [aliexpress]. 332 светодиода/м WAT. Вот что у меня на шлеме на гифке.

Рекомендуемое программное обеспечение

Проект WLED — это колени пчелы. Вот гитхаб.

Все, что вам нужно, это ESP32 или ESP8266 и зайдите на install.wled.me в своем браузере (требуется Chrome), чтобы установить и настроить Wi-Fi!

Есть даже приложение WLED для Android и iOS (хорошее автоматическое обнаружение, а затем доступ к веб-просмотру).

Сборка и проводка

Печать должна быть довольно простой. Ничего особенного.

Провод:

батарея + → контакт 5 В на вашем микроконтроллере И → контакт 5 В на светодиодной ленте (попутно я использую серворазъемы)
батарея — → контакт заземления на микро И → заземление на светодиодной ленте
Контакт D1 Mini D4 → DIN на светодиодной ленте (этот контакт D4 находится рядом с заземлением)

ESP8266 и ESP32 прекрасно работают напрямую от литиевого элемента, используя встроенный стабилизатор напряжения 3,3 В! Угадай, что? Светодиодная лента тоже! Никакого повышающего преобразования 5 В не требуется.

А как насчет управления батареей? 5В??

Низкое напряжение элемента 18650 составляет 2,5 В. Это ниже, где будет работать ESP и светодиодная лента. Просто следите за тем, чтобы светодиоды не переставали работать, а затем замените батарею.

Будем рады предоставить файлы STEP и/или CAD.

Просто напишите мне в Discord/Telegram/printables в Директ!

Разработано в OnShape. Супермощный инструмент САПР для веб-браузера, созданный ребятами, создавшими SolidWorks. И есть возможность бесплатной учетной записи!
