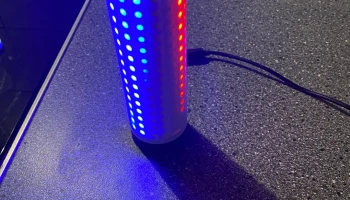

Светодиодная матричная лампа с поддержкой Wi-Fi в режиме ...

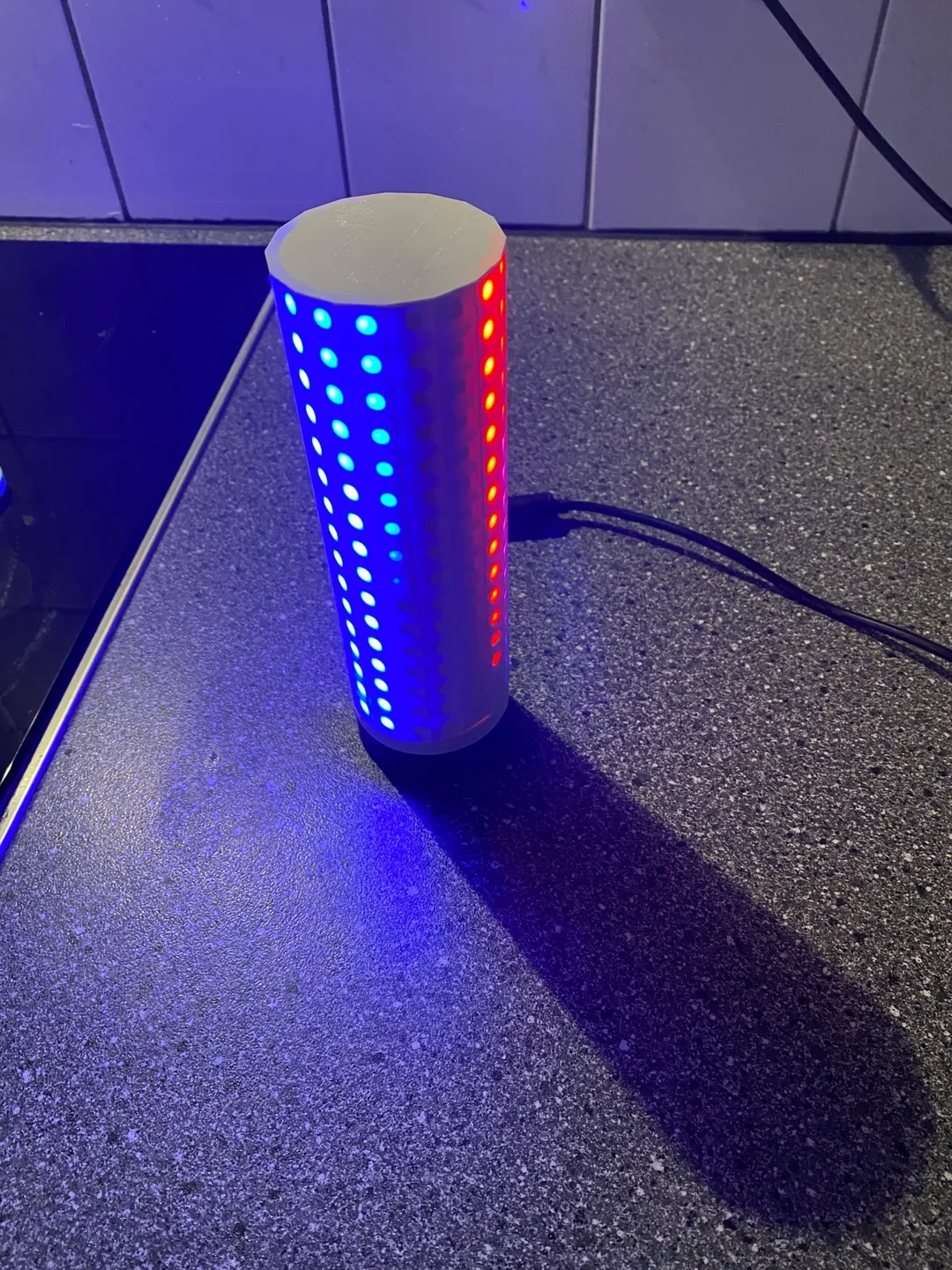

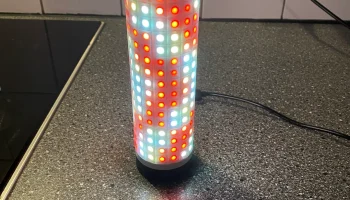

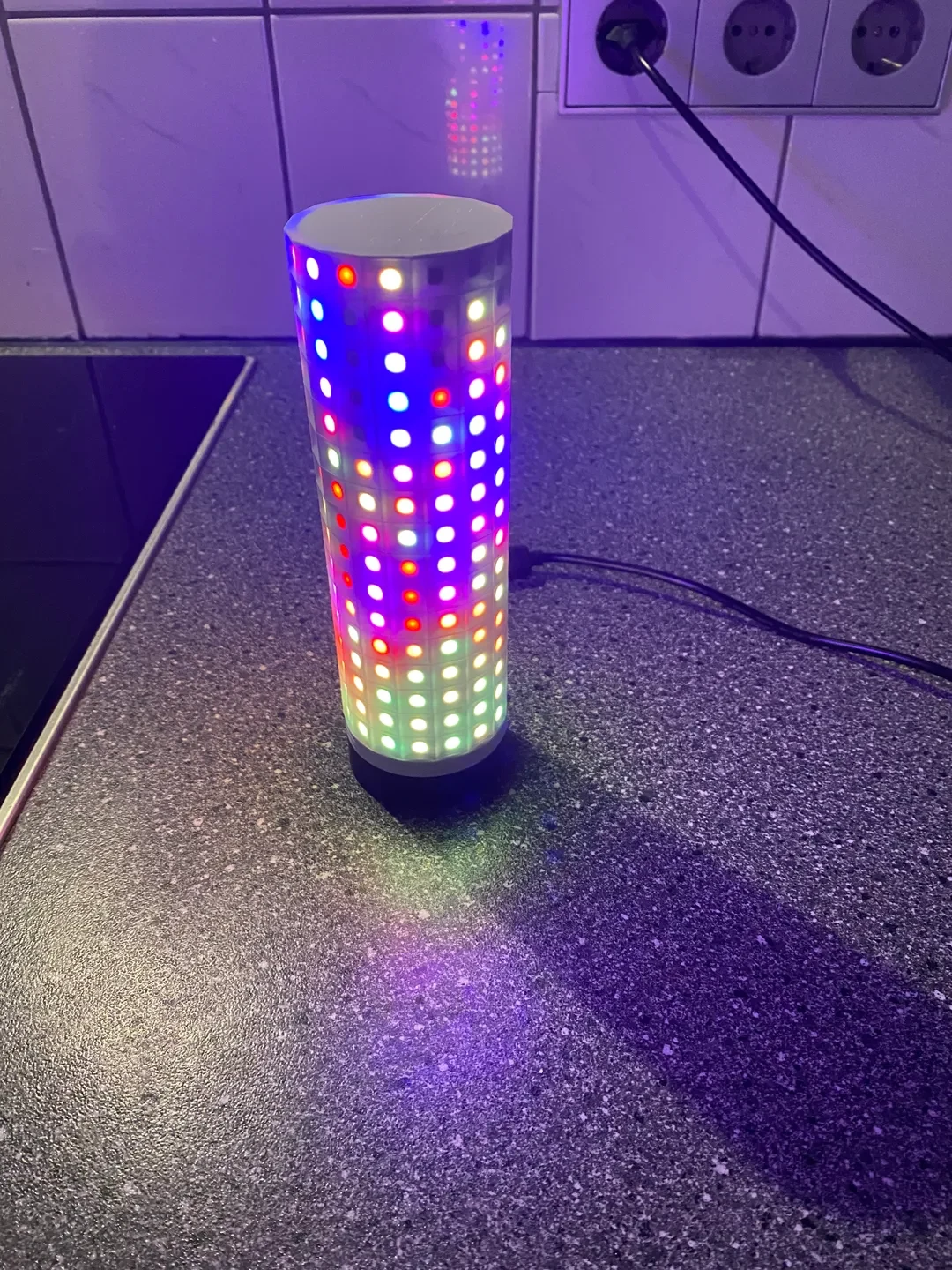

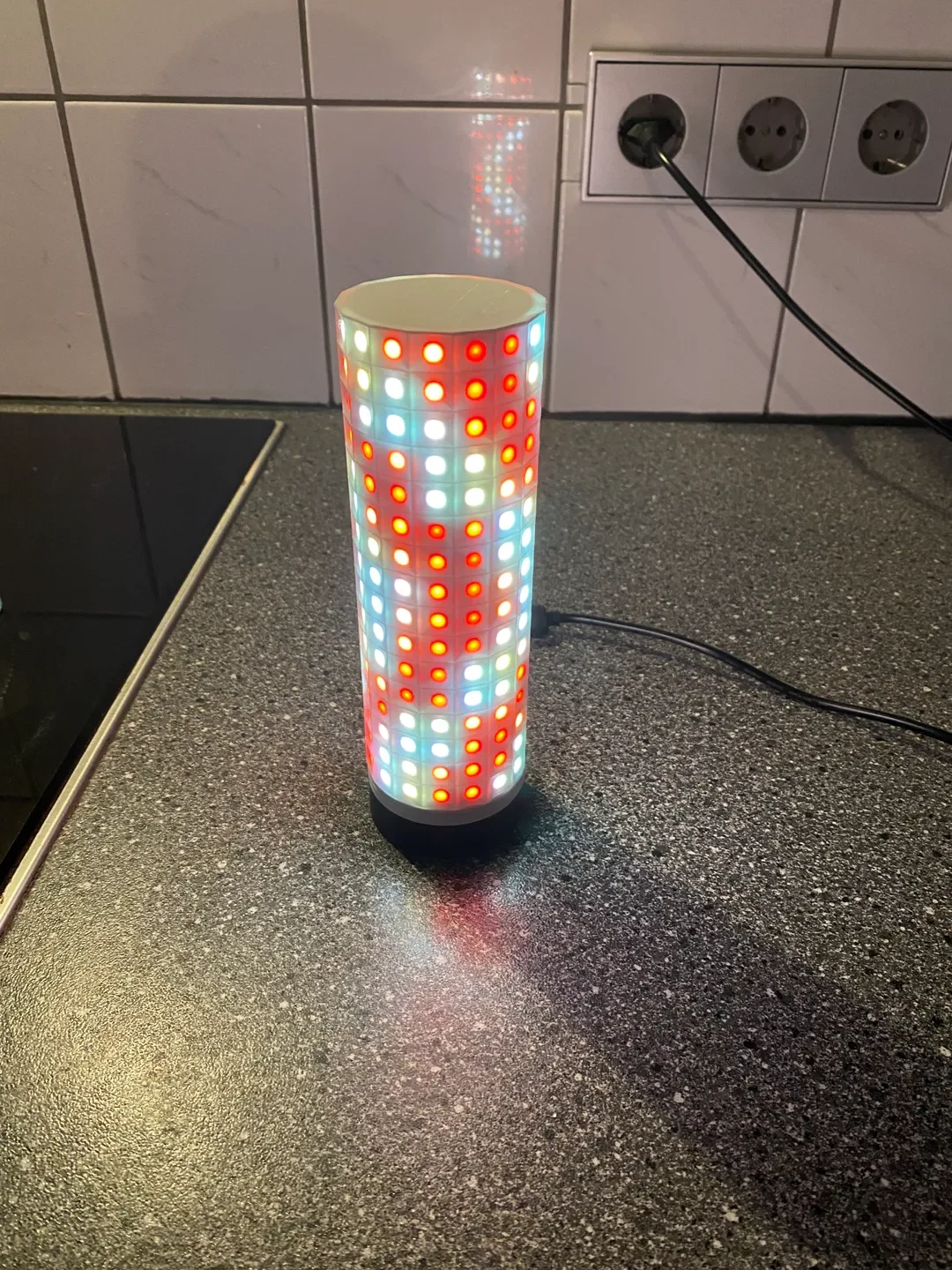

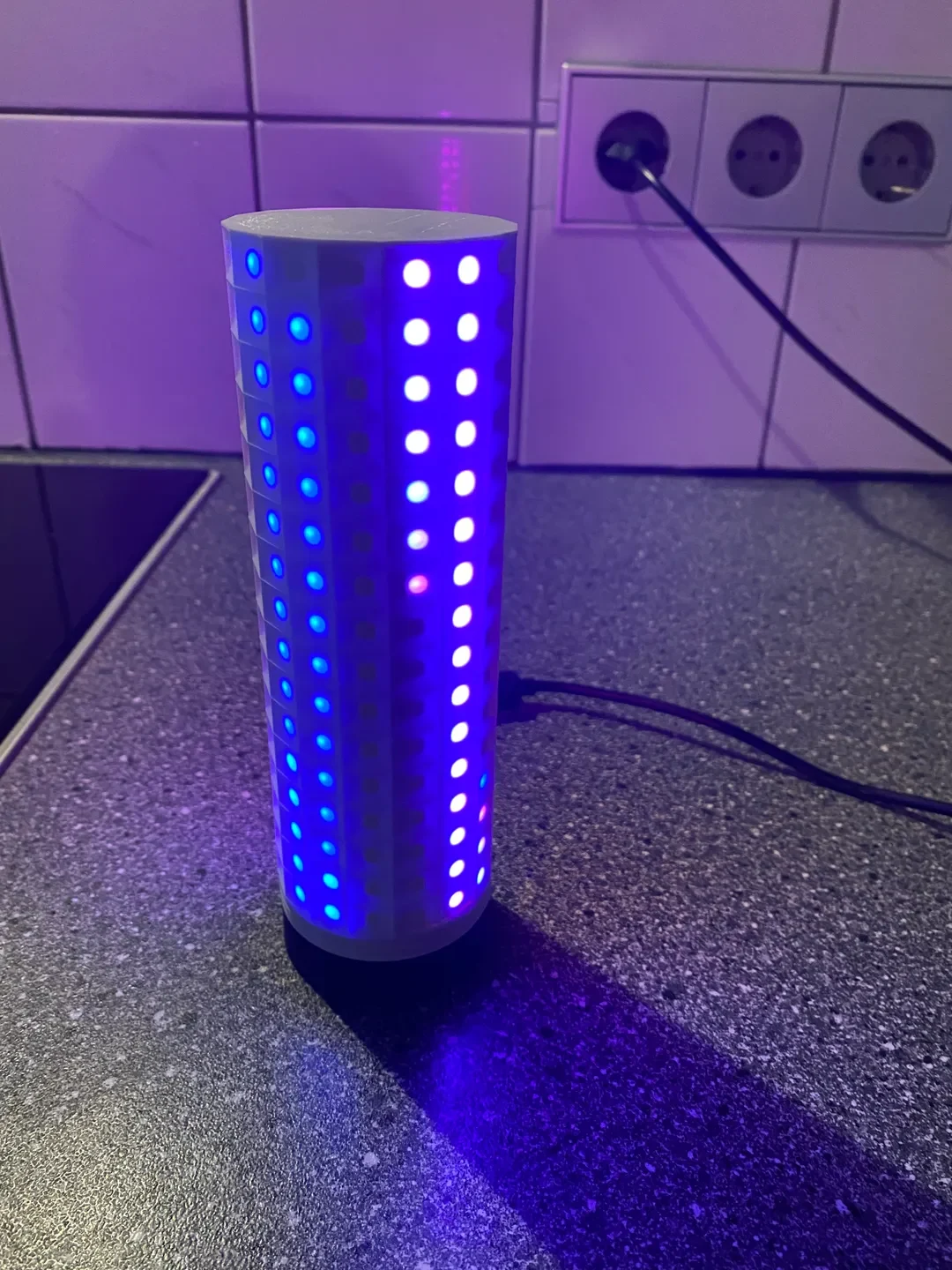

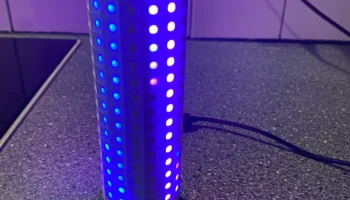

Вдохновленный этим видео от bitluni, я разработал эту светодиодную матричную лампу.
Распечатать инструкции

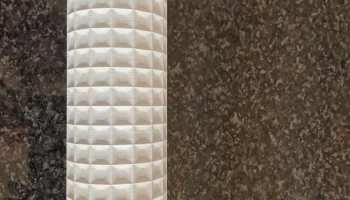

Абажур необходимо распечатать в режиме спиральной вазы с высотой слоя 0,2 мм и 4 нижними слоями.
База печатается с высотой слоя 0,15.
Вкладку можно печатать в черновом режиме, так как качество поверхности не имеет значения.
База предназначена для клона WeMos D1 Mini esp32 с AliExpress (см. список запчастей).
Инструкции по сборке
Установите WLED на ESP32, следуя этой инструкции, начиная с шага 2: https://github.com/Aircoookie/WLED/wik.
Припаяйте провода 5 В и заземления светодиодной панели к контактам разъема питания.

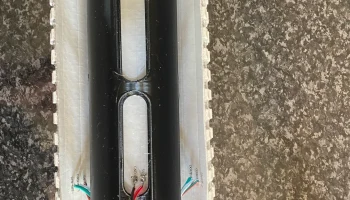

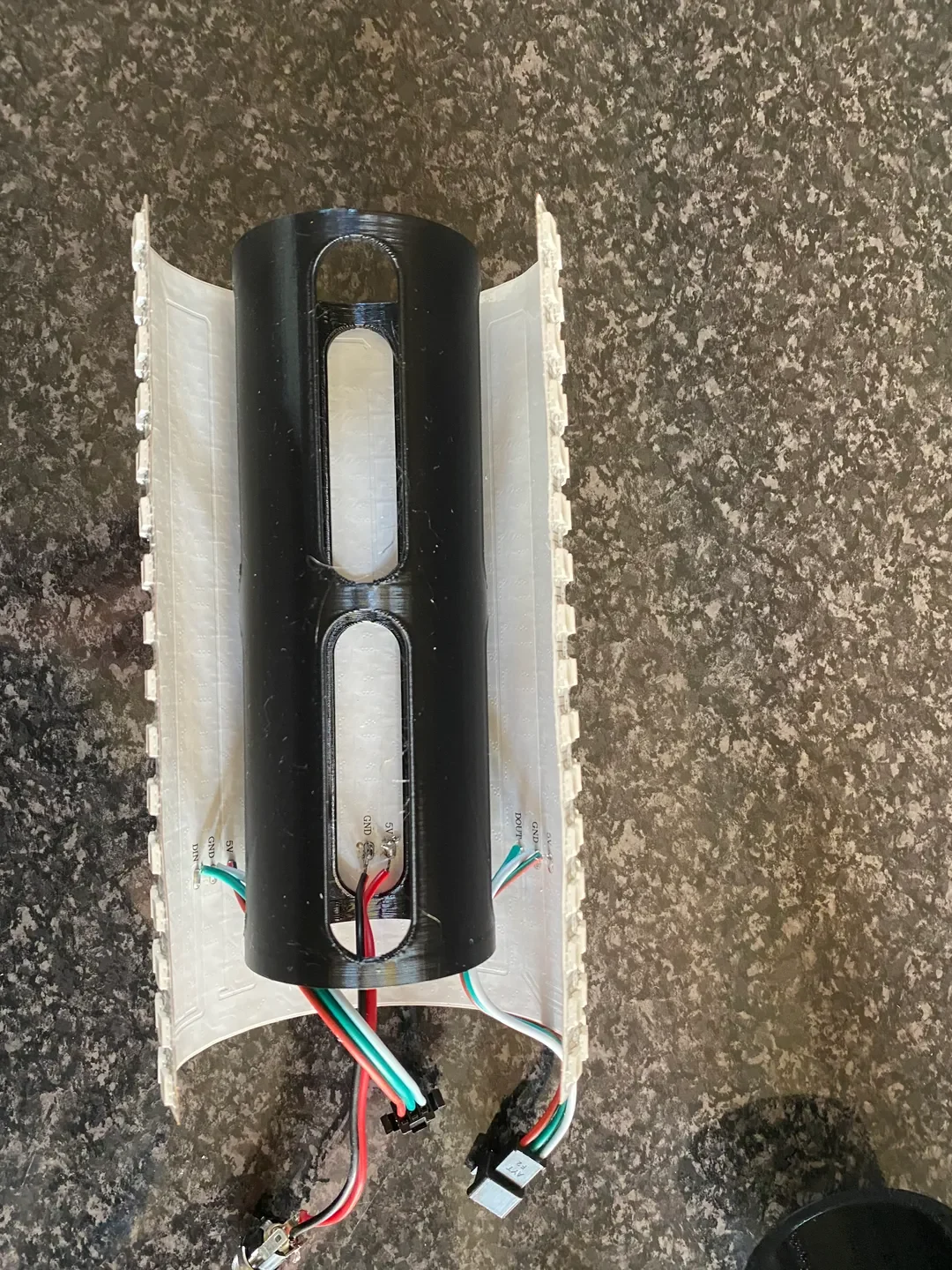

Оберните светодиодную панель вокруг вставки. Провода должны войти в вырезы вставки.

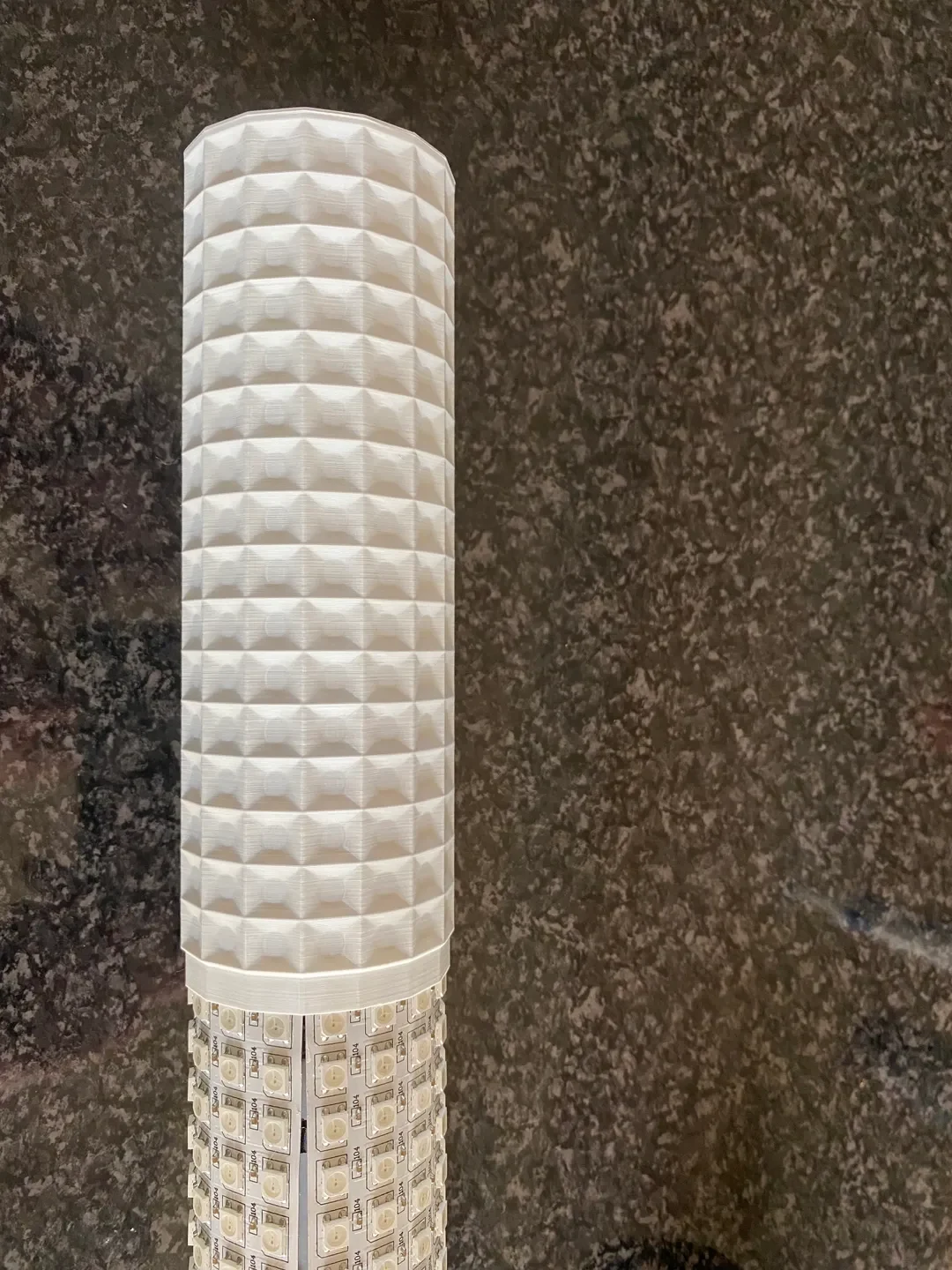

Задвиньте сборку в тень. Убедитесь, что светодиоды совпадают с рисунком тени. Эта часть немного сложнее

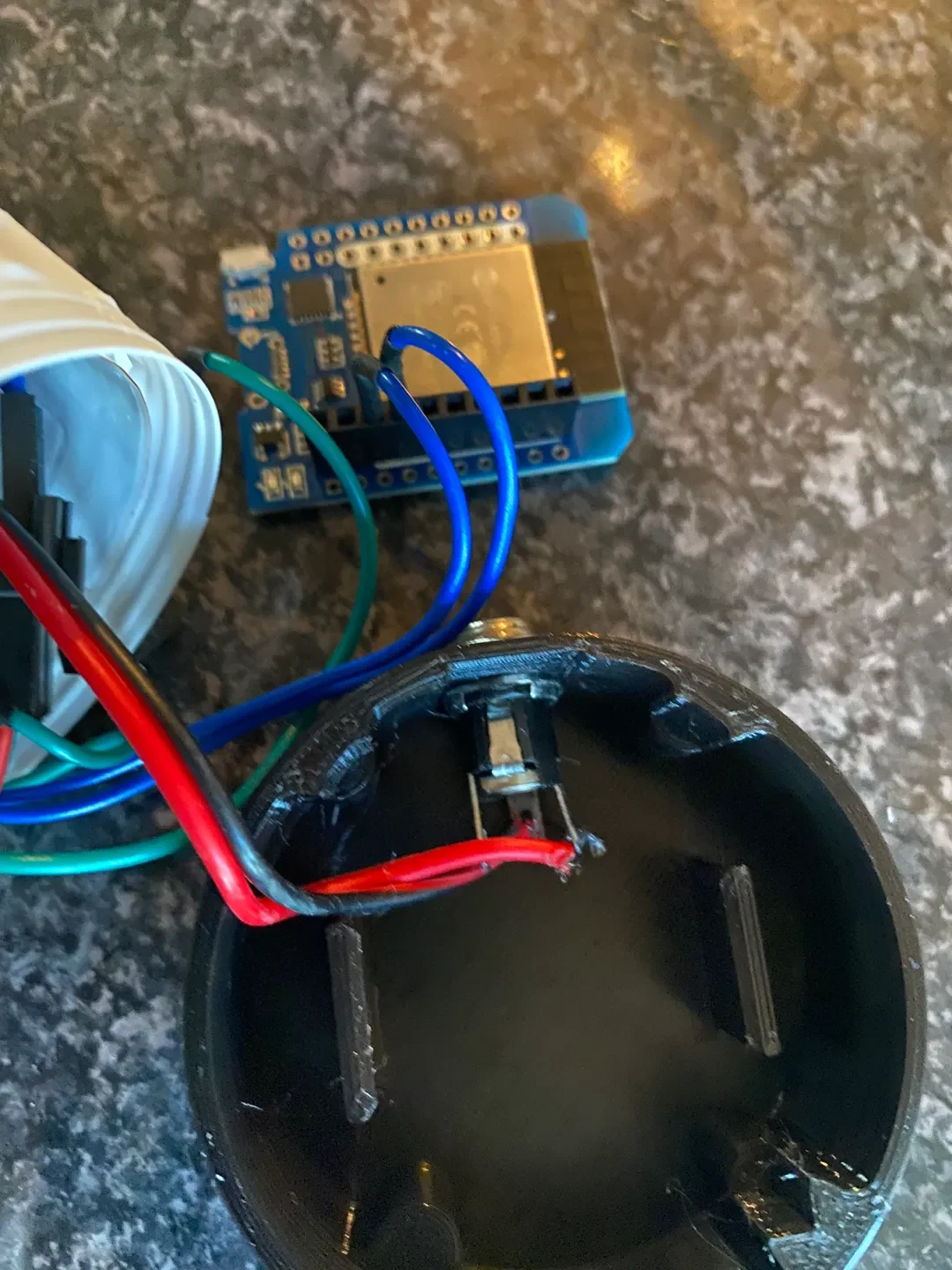

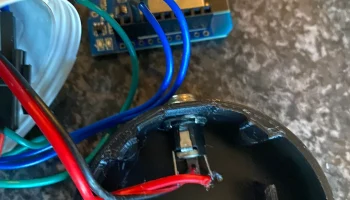

Вставьте разъем питания в отверстие основания и закрепите его гайкой.

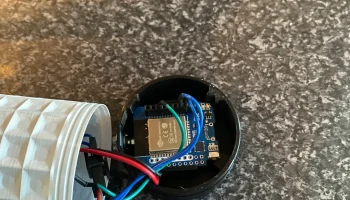

Установите плату esp в защелкивающийся кронштейн основания.

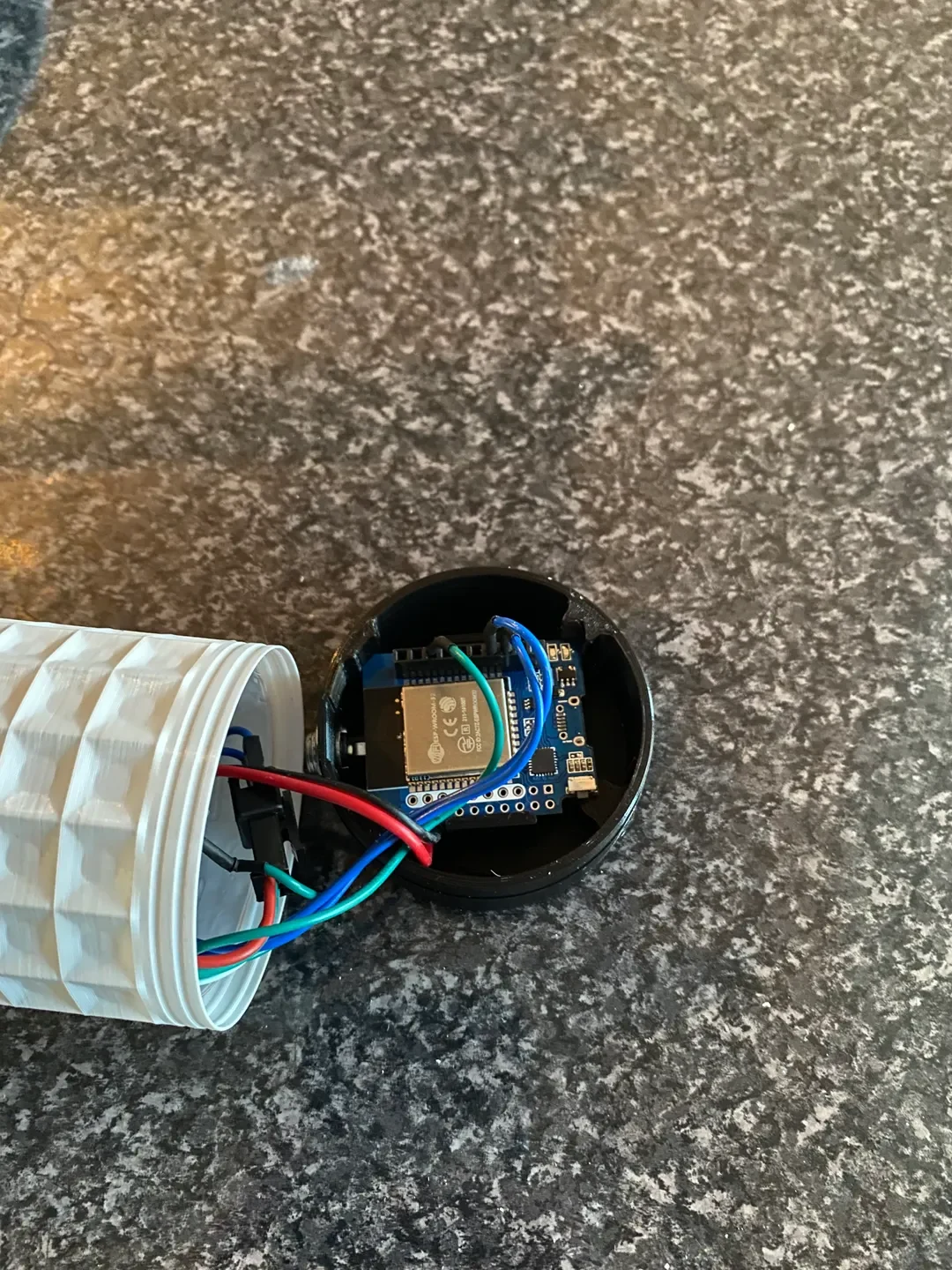

Подключите панель к плате esp. Красный провод подключается к контакту 5 В платы, белый провод к GND, а зеленый провод к контакту данных (по умолчанию это контакт 2, его можно изменить в настройках WLED). Эти дешевые платы esp не имеют защиты от обратной поляризации, поэтому лучше проверьте проводку дважды.

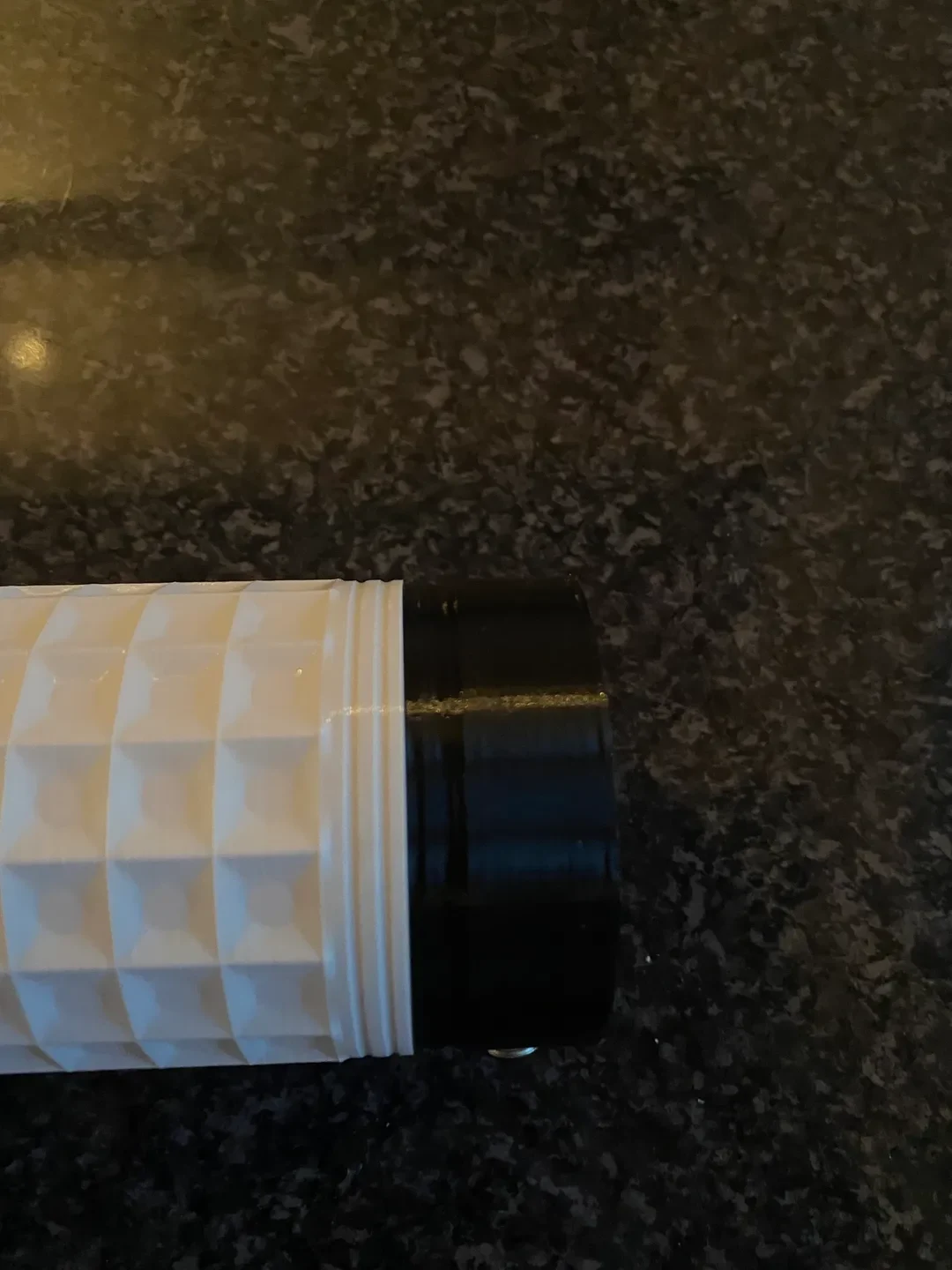

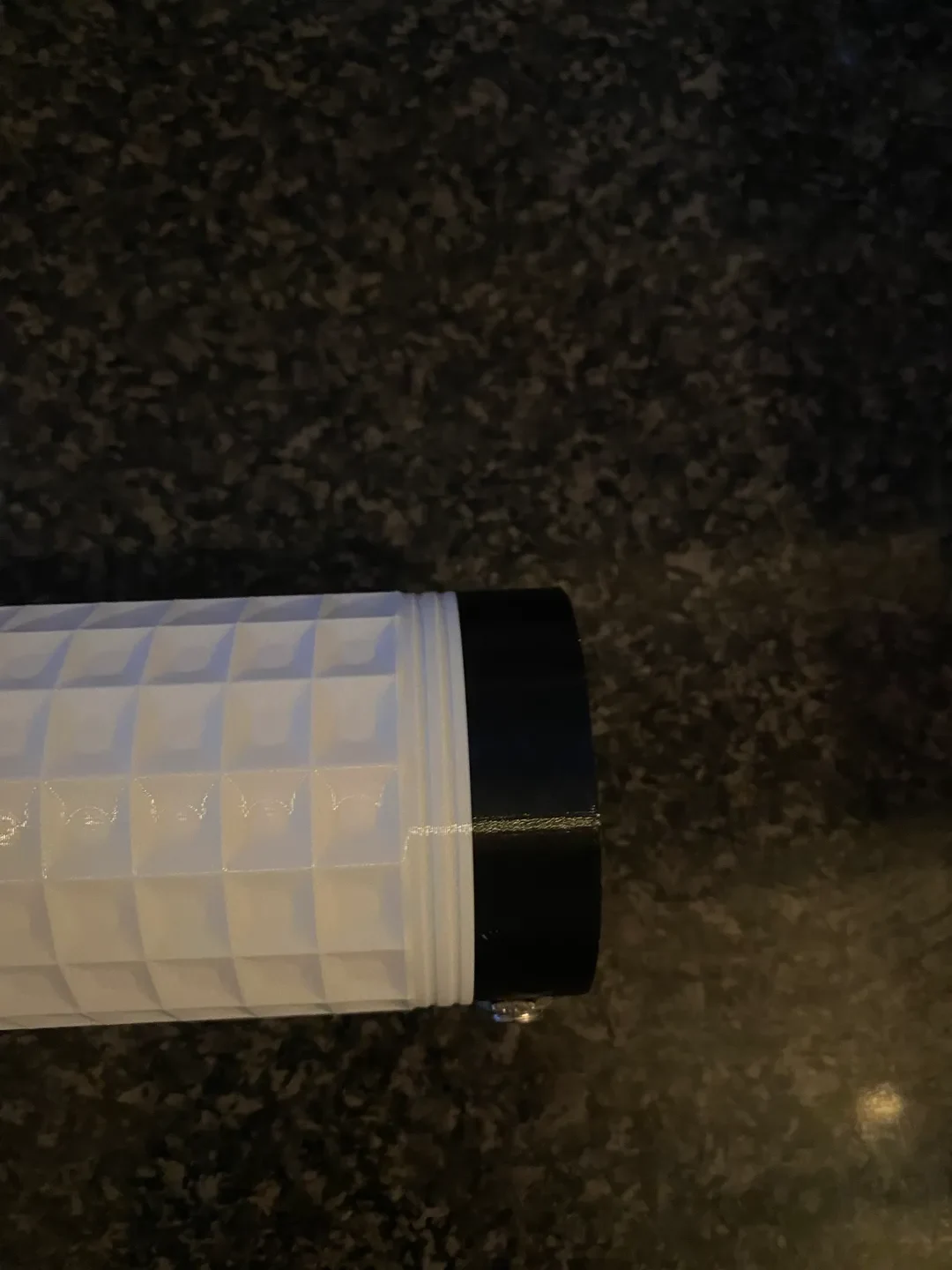

Наденьте плафон на основу. Он плотно прилегает, поэтому вам, возможно, придется приложить некоторое усилие.
Список запчастей
Программное обеспечение WLED
https://github.com/Aircoookie/WLED
Краткое руководство https://github.com/Aircoookie/WLED/wiki
Приложение для Android https://play.google.com/store/apps/details?id=com.aircoookie.WLED&gl=DE
Разъем питания постоянного тока
https://www.aliexpress.com/item/32999926882.html?spm=a2g0s.9042311.0.0.600e4c4diZmgiN
Светодиодная панель WS2812B 16x16
https://de.aliexpress.com/item/32791147331.html?spm=a2g0s.9042311.0.0.600e4c4diZmgiN
Плата ESP32
https://de.aliexpress.com/item/32905048361.html?spm=a2g0s.9042311.0.0.600e4c4diZmgiN
Источник питания
https://de.aliexpress.com/item/4000433119623.html?spm=a2g0s.9042311.0.0.600e4c4diZmgiN
