Микшеры с клавиатурой в режиме Vase...

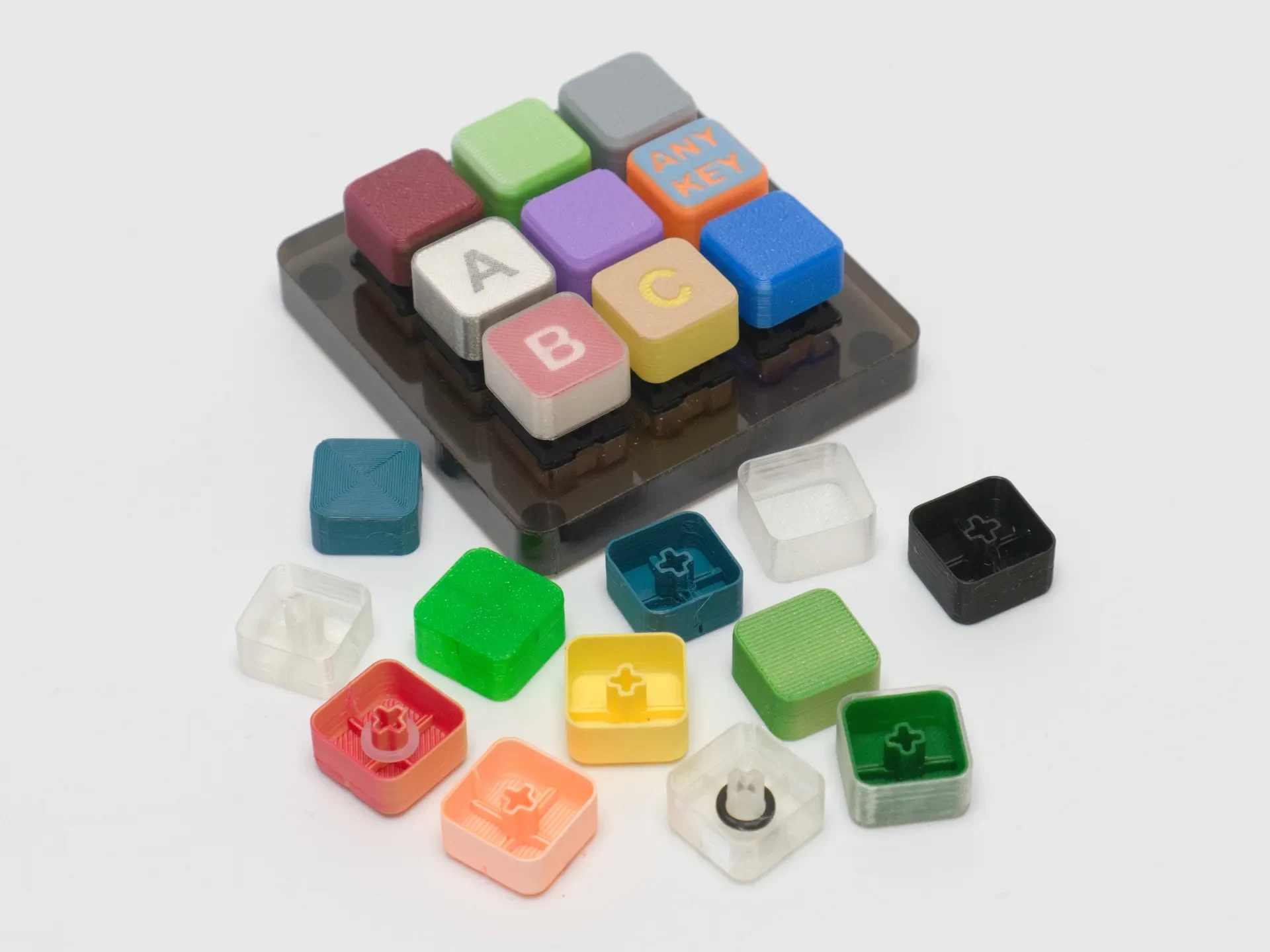

Это набор дизайнов клавишных колпачков, совместимых с Cherry MX, предназначенных для демонстрации способа печати в режиме спиральной вазы, с дополнительными опциями для добавления текста в стиле псевдодвойного изображения и колпачка, состоящего из двух частей, для вставки печатных надписей. Все они также поддерживают возможность установки уплотнительных колец.
Примечания к проектированию
Первоначально это был простой дизайн, но когда у меня появлялись дополнительные идеи, он немного усложнялся, и в итоге получился более интересный окончательный набор.
Компоненты этого набора можно комбинировать четырнадцатью различными способами:
Базовая плоская крышка: гладкая/тисненая надпись.
Базовый колпачок со скошенной кромкой: гладкая/тисненая надпись.

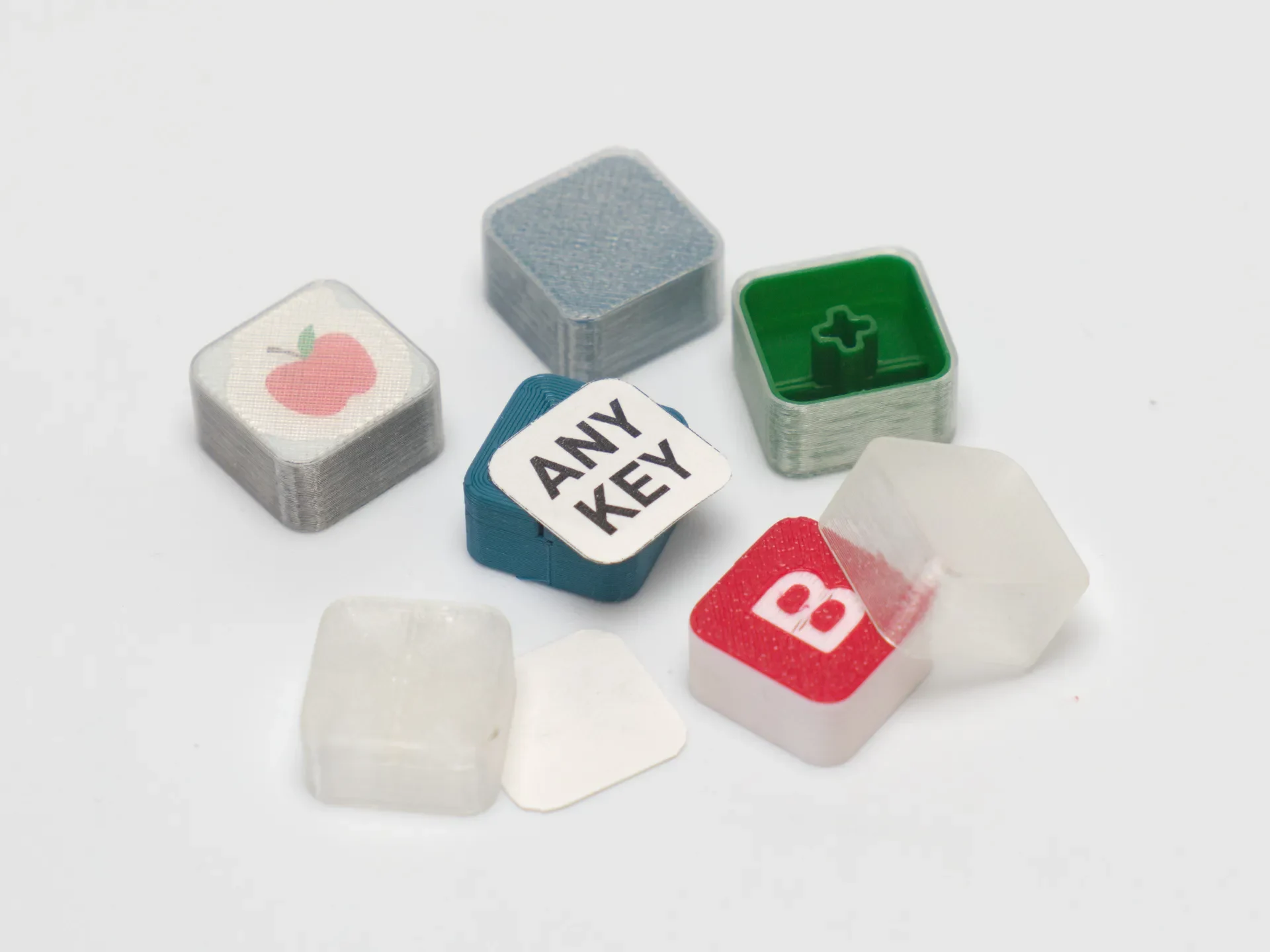

Плоская крышка, состоящая из двух частей: однотонная/тисненая надпись/с печатной вставкой.
x Любой из вышеперечисленных вариантов с возможностью изменения цвета (лучше всего подходит для рельефных надписей)

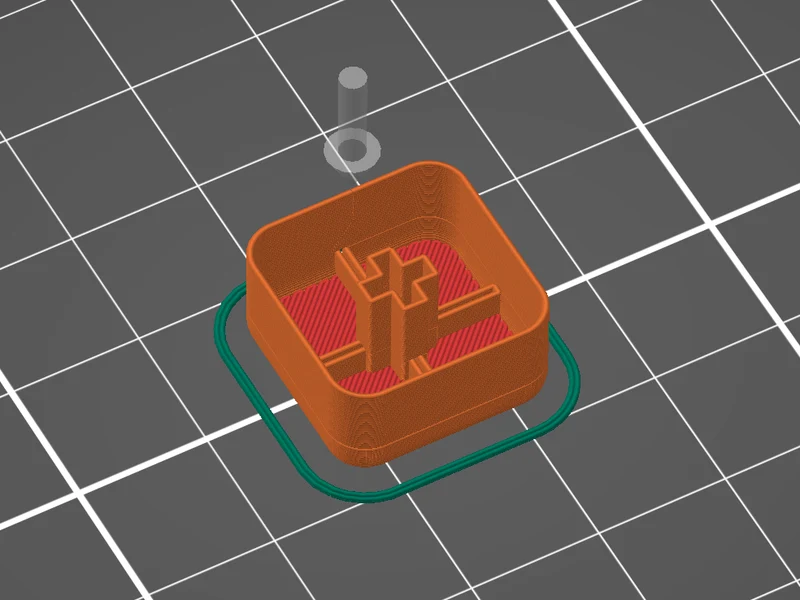

Правильная печать этих колпачков клавиш зависит от трюка слайсера, устанавливающего для параметра «Радиус закрытия зазора среза» значение, которое позволяет рисовать на слое два совершенно отдельных периметра. Это делается с помощью тонкого (0,02 мм) разреза в модели между началом штока и внешней стенкой и установки радиуса закрытия зазора среза примерно на 0,1 или 0,09 мм. Это приводит к тому, что разрезанный путь прыгает, а не выдавливает периметры, как это было бы между этими точками.
Причина, по которой это необходимо, заключается в том, что если бы были периметры, соединяющие центральную штангу и внешнюю стенку до самого верха (это было бы прочнее), но колпачок клавиатуры не погружался бы в переключатель настолько, чтобы вызвать нажатие клавиши.
Я знаю, что это работает в PrusaSlicer и SuperSlicer, но другие слайсеры я еще не пробовал.
Известные ограничения:
Стебель довольно хрупкий, но поломок при обычном использовании я не заметил.
Я пока не нашел способа распечатать более одного экземпляра одновременно, поэтому печать всего комплекта заняла бы много времени.
Необходимо печатать только лицевой стороной вниз.
Прямой, плоский профиль шпонки может плохо сочетаться с другими профилями, но его можно изменить, чтобы он стал коническим.
Ссылка на дизайн: https://www.tinkercad.com/things/dl9jxIy60dB?sharecode=eFtZrpGboAAgx5BXlPGhiT89UuA0ub7XH3J6n5MG64M
Настройки печати
Высота слоя 0,2 мм, режим спиральной вазы.
Установите «Радиус закрытия зазора среза» примерно на 0,09 мм.
4 или 5 нижних сплошных слоев для основной и внутренней крышек.
2 нижних сп��ошных слоя для ракушки.
Попробуйте внешний периметр 0,5 мм, если используете сопло 0,4 мм.
Я использовал расход 98%, но попробуйте изменить его, если стебли выходят слишком тугими или ослабленными.
Оболочка выглядит наиболее четкой при печати на гладком листе.
Если вы меняете цвет, установите изменение на слое 3. Альтернативно измените снова на слое 5 или 6, если вам нужно больше верхнего цвета или даже третьего цвета.

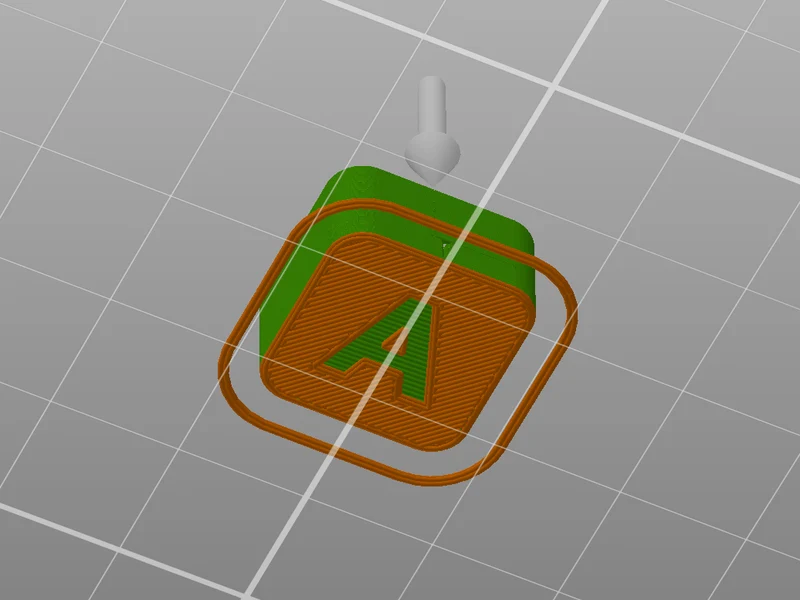

На основных колпачках клавиш имеется очевидный шов, поэтому при использовании тисненых надписей я считаю, что лучше всего располагать швы на задней стороне (стороне верхней части надписей). Таким образом, они с меньшей вероятностью будут заметны при обычном угле использования. Это помогает проверить выравнивание в виде фрагментов, и если оно не то, что вам нужно, попробуйте повернуть шапку или текст на 90 градусов за раз, чтобы изменить это.
PLA или PETG, кажется, не требуют каких-либо разных настроек нарезки, но я обнаружил, что разные цвета/марки нитей могут сжиматься по-разному, поэтому плотность прилегания двухкомпонентных колпачков может различаться. Вам нужна достаточно плотная посадка, чтобы они не разваливались, но не настолько плотная, чтобы вы не могли снова их разобрать, не рискуя сломаться.
Включенные файлы .3mf содержат полные настройки нарезки, а также файл с рельефными надписями толщиной 0,4 мм (совместим с PrusaSlicer 2.6 и выше).
Шаблон для печатных вставок включен в виде файла .svg. Это можно редактировать в Inkscape или Illustrator.
