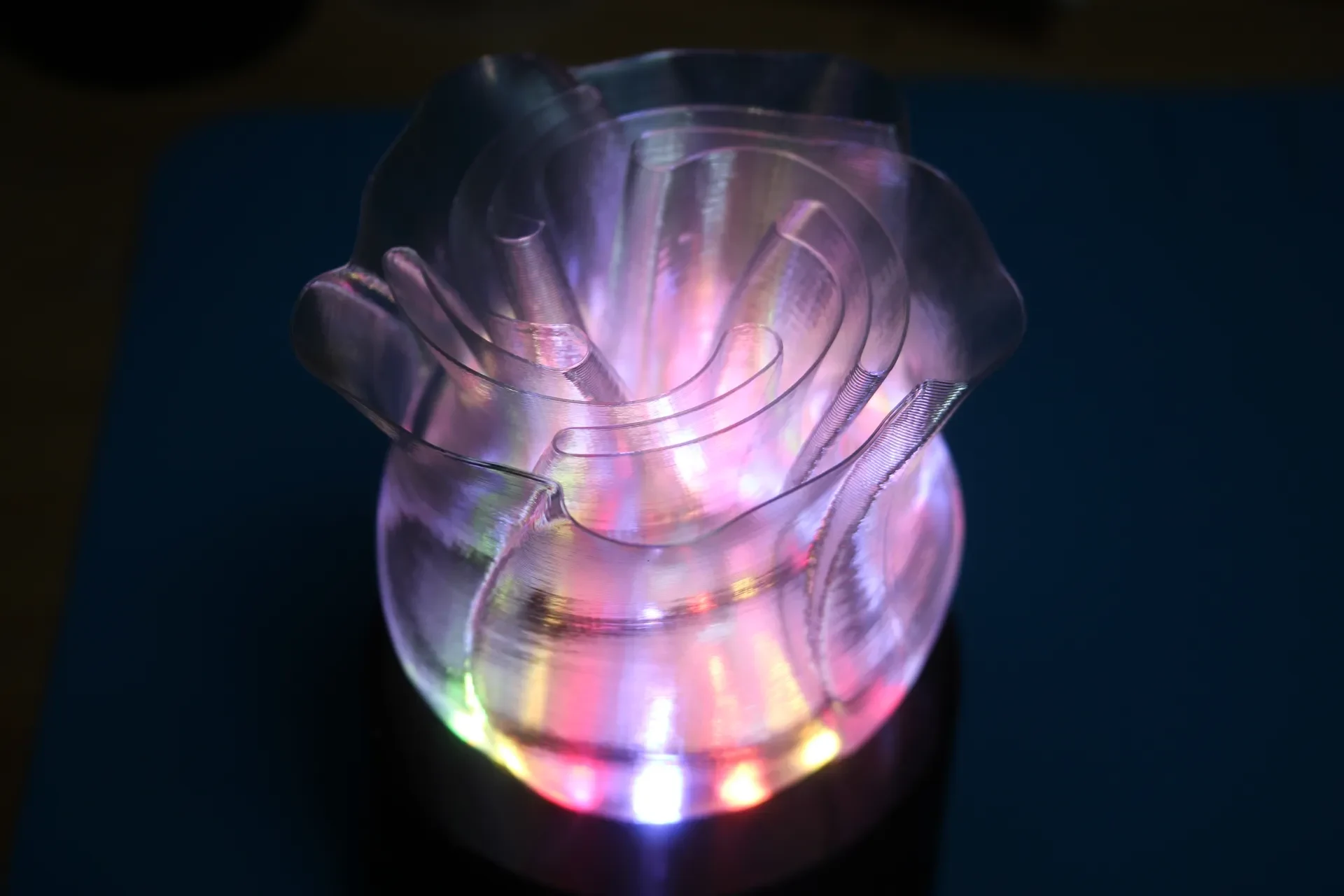

Подставка для спиральной вазы с подсветкой "Роза"...

Эта основа предназначена для создания теплого пульсирующего освещения красивой спиральной вазы-розы Литты (https://www.printables.com/model/131488-spiral-vase-rose).

Вы можете увидеть это в действии здесь:

Вам понадобится
На плате разработки ESP8266 установлена последняя прошивка MicroPython.
Светодиодное кольцо WS2812b диаметром 50 мм — я купил чужое кольцо, и они работали нормально (5 штук за 10,99 фунтов стерлингов на Amazon https://www.amazon.co.uk/dp/B07TZK8JTQ)
USB-разъем для крепления на панели (я использовал этот: https://www.aliexpress.com/item/1005005024977691.html)
Кулисный переключатель для фиксации в отверстии 19x12,5 (я использовал https://www.amazon.co.uk/gp/product/B01N2U8PK0, но они кажутся довольно стандартными)
Если вы хотите, чтобы он работал от аккумуляторной батареи, вам также понадобятся:
Небольшой литий-ионный аккумулятор на 3,7 В (я использовал аккумулятор, извлеченный из использованного одноразового вейпа, ~ 500 мАч)
Плата зарядного устройства TP4056.
Плата повышения постоянного тока для получения 5 В от аккумулятора (я использовал эту — https://www.aliexpress.com/item/4000322402819.html — множество вариантов, но они дешевые и компактные)
При тестировании эта конфигурация работает около часа, прежде чем ее потребуется подзарядить.

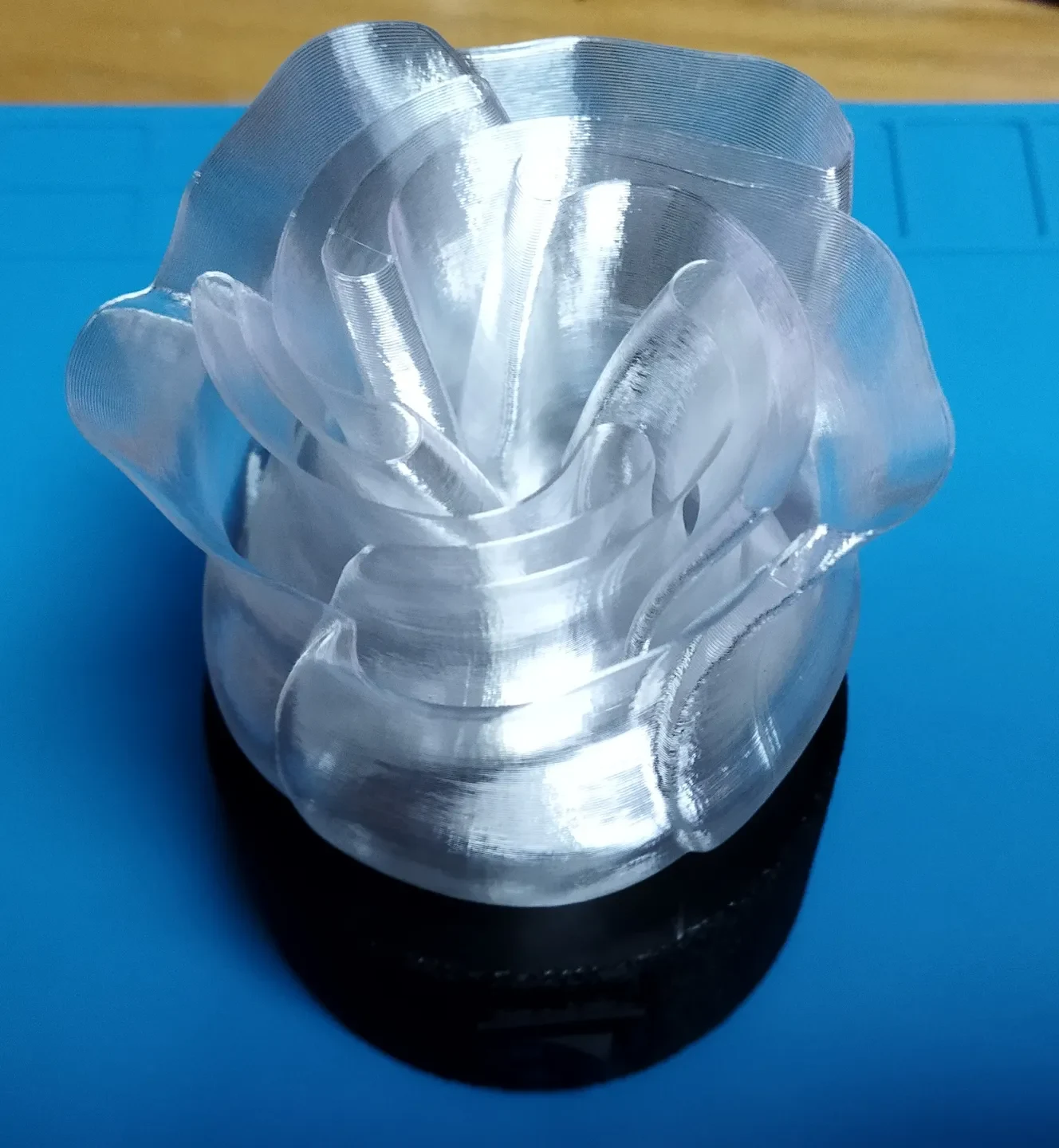

Отпечаток спиральной вазы-розы (см. ссылку выше). Полноразмерный вариант подойдет, но я думаю, что 7 см без дна лучше подойдет для светодиодного кольца диаметром 50 мм. Я использовал прозрачный PLA, который работал очень хорошо; натуральный или белый, вероятно, тоже подойдет.
ЭСП8266

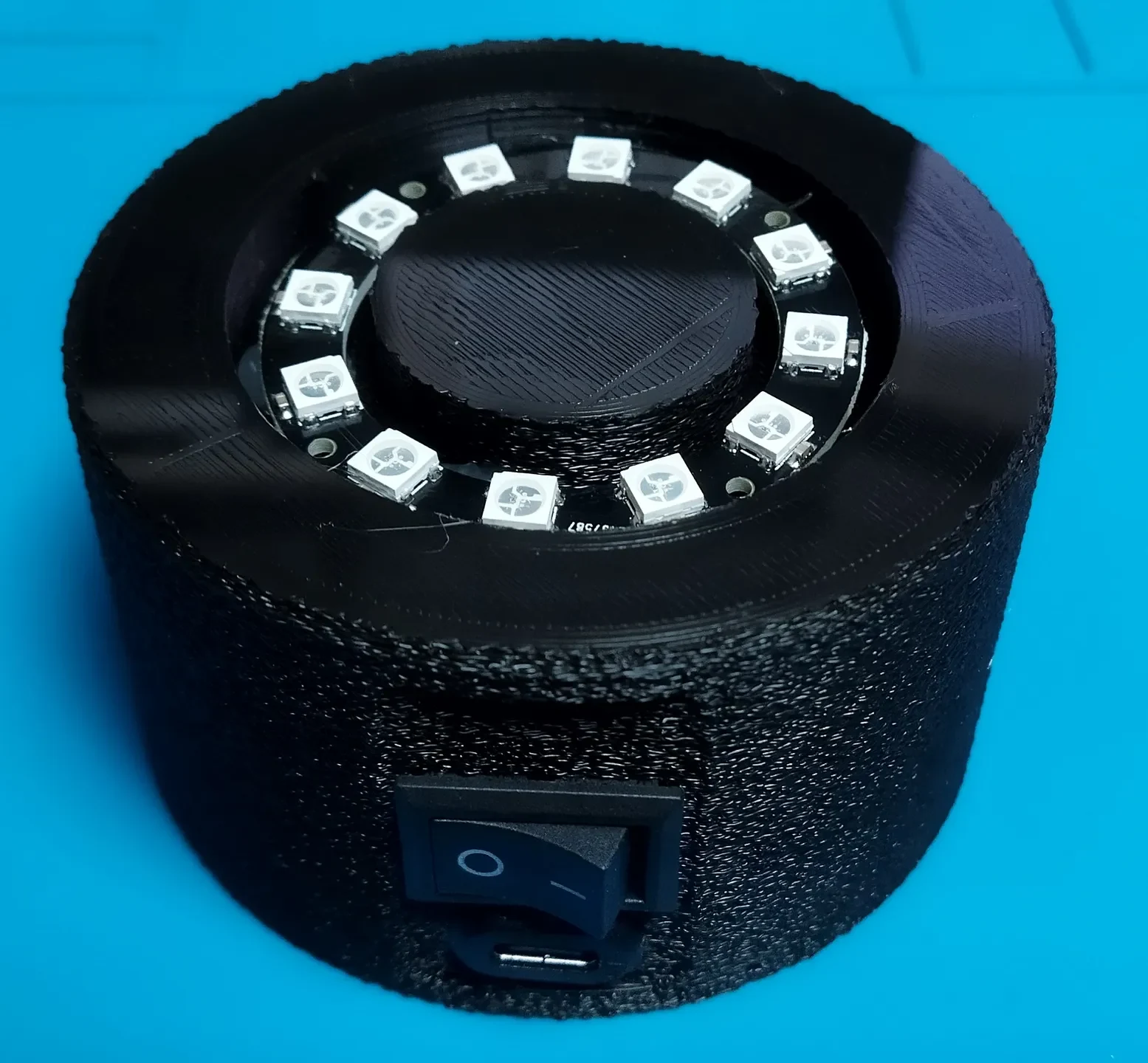

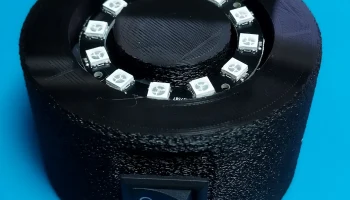

Прошейте ESP8266 последней прошивкой MicroPython и разверните на плате прилагаемые файлы main.py и colorwheel.py. Подключите GPIO5 (на моей пла��е он обозначен как D1) к входу данных (DI) светодиодного кольца. ESP8266 находится внутри основания, а кольцо светодиодов помещается в слот сверху. Расположите контактные площадки светодиодного кольца над гнездом для кабеля так, чтобы провода могли легко входить в основание.

Проводка — USB

Подключите отрицательный провод USB-разъема (обычно черный) к земле ESP8266 и кольцу светодиодов. Подсоедините положительный провод (обычно красный) к одной клемме кулисного переключателя. Подключите другую клемму к контакту 5 В ESP8266 (часто обозначаемому Vin) и к контакту 5 В кольца светодиодов. Вот и все!

Проводка — аккумуляторная
Подключите отрицательный и положительный провода разъема USB к разъемам IN- и IN+ соответственно на плате TP4056. На моей плате они находились по обе стор��ны от разъема MicroUSB.
Подключите положительные и отрицательные клеммы литий-ионного аккумуляторного элемента к контактам B+ и B- соответственно на плате TP4056. Будьте здесь особенно осторожны: изменение полярности может привести к повреждению платы и/или элемента, что может привести к неприятным последствиям (например, токсичному дыму и возгоранию).
Подключите клеммы OUT- и OUT+ TP4056 к клеммам IN- и IN+ соответственно платы повышения постоянного тока.
Подключите клемму OUT- платы повышения напряжения к заземлению ESP8266 и кольцу светодиодов.
Подключите клемму OUT+ платы повышения мощности к одной клемме кулисного переключателя. Подключите другую клемму кулисного переключателя к контакту 5 В ESP8266 (часто обозначаемому Vin) и к контакту 5 В кольца светодиодов.
Окончательная сборка

Прежде чем продолжить, проверьте, все ли работает. Светодиодное кольцо должно создавать теплые, слегка кружащиеся/пульсирующие узоры. Он довольно яркий, если смотреть прямо, возможно, вам поможет накрытие его листом бумаги.

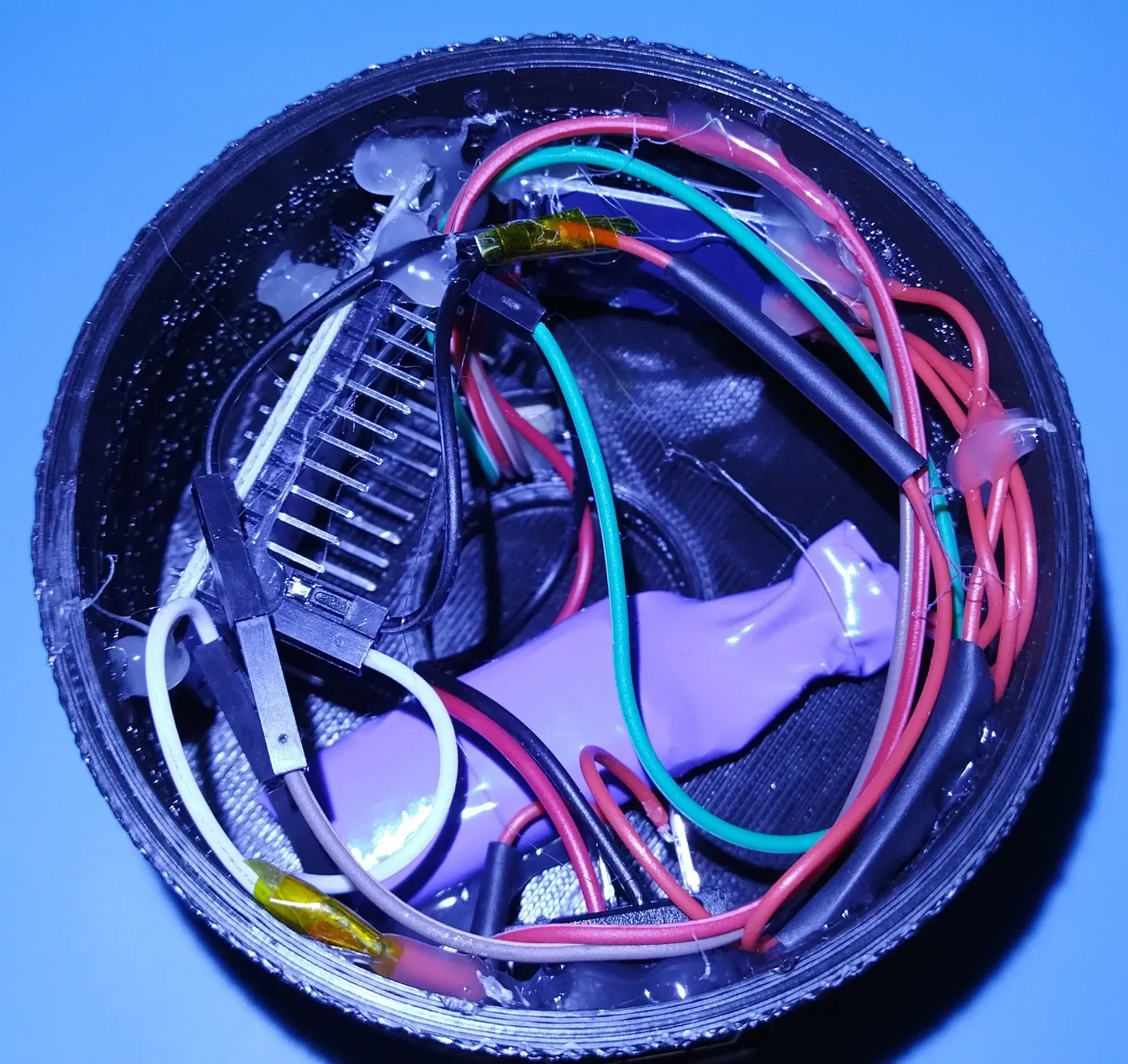

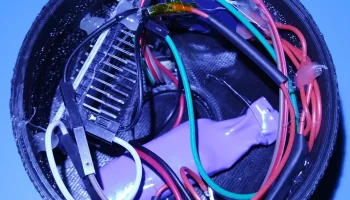

Убедившись, что все работает, аккуратно приклейте светодиодное кольцо в гнездо. Вставьте разъем USB и кулисный переключатель в основание, а затем приклейте ESP8266 (и, при необходимости, плату TP4056 и повышающую плату постоянного тока) к основанию. Мой был довольно неопрятным, так как я оставил провода слишком длинными (как обычно). Но когда основание установлено вертикально, мои спагетти-проводки совершенно незаметны.

Приклейте спиральную вазу-розу к основанию по центру светодиодного кольца. Термоклей, вероятно, подойдет; Я использовал контактный клей/цемент, так как я часто путаюсь с клеевым пистолетом и не хочу, чтобы видимые части были грязными. И все готово!
