Коробка для бутылки Джина (или другой) в режиме вазы...

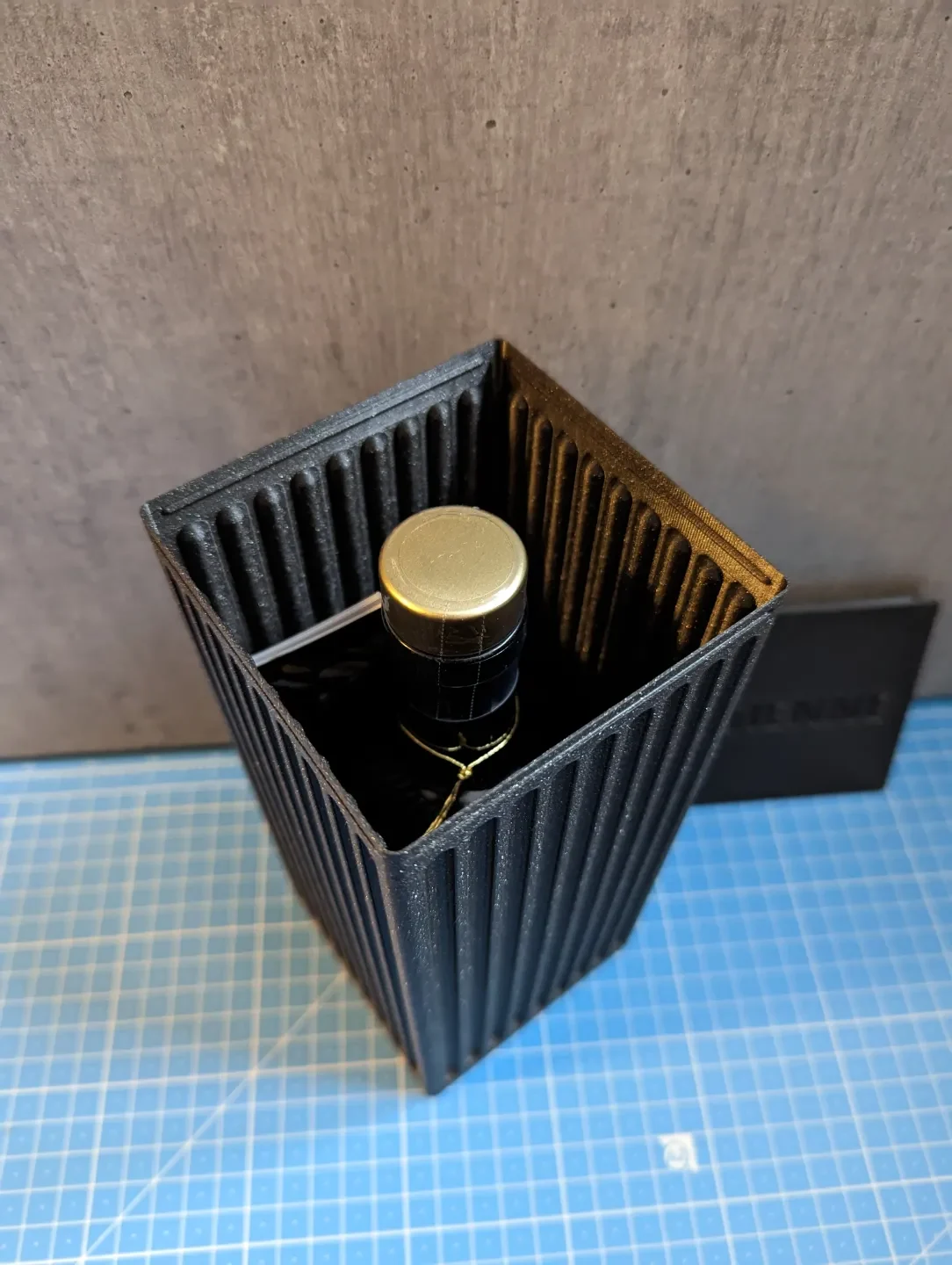

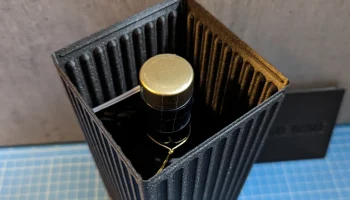

Я разработал эту коробку, чтобы использовать ее в качестве подарочной упаковки для бутылки джина, которую можно подарить моему брату. Он имеет квадратный профиль и ребристые стороны для эстетики и прочности. Размеры бутылки, для которой она предназначена: Диаметр=83мм, Высота=206мм. Это довольно типично для Джина. Однако конструкция почти полностью параметризована, и вы сможете модифицировать ее для размещения других бутылок.

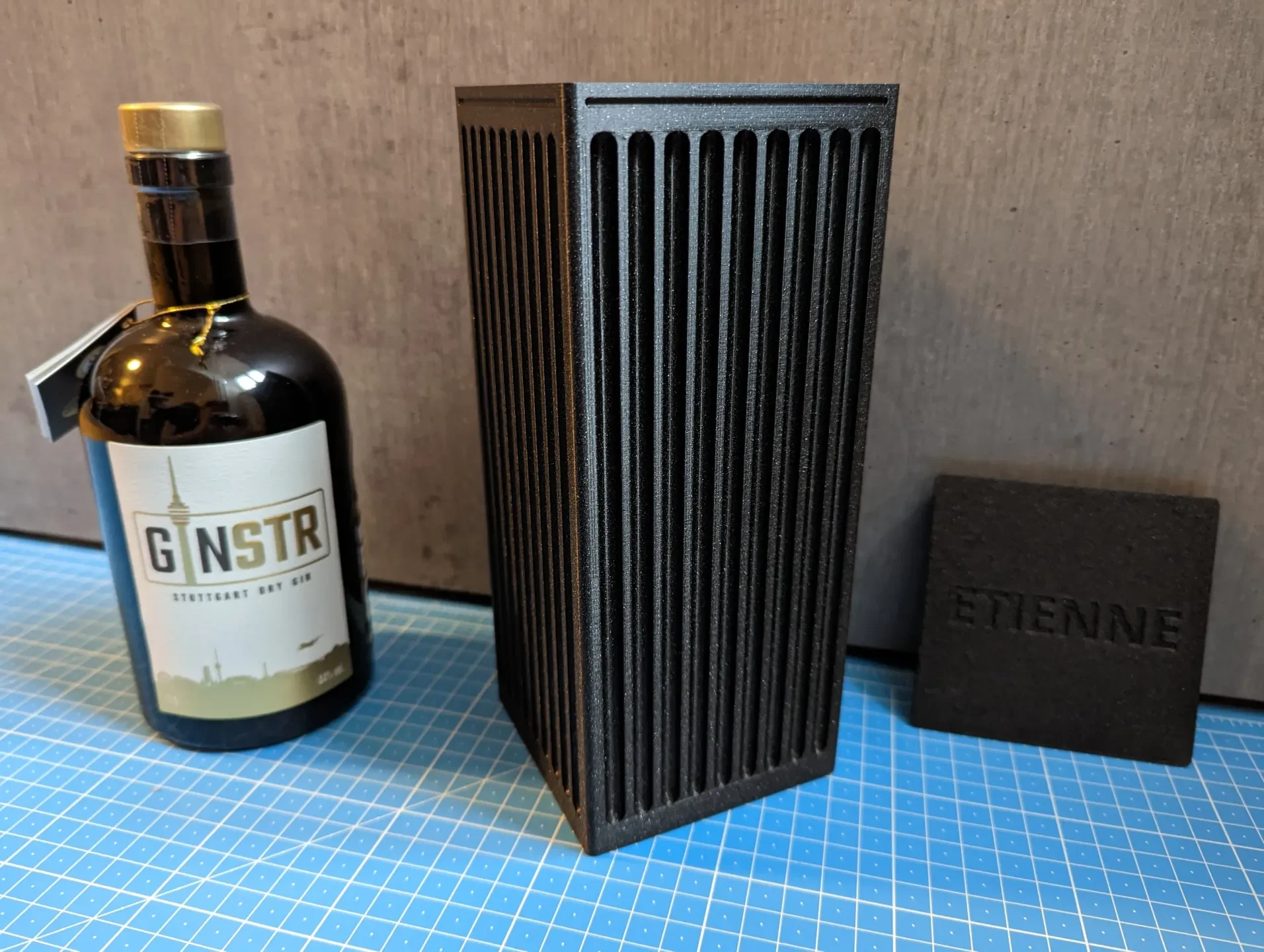

Крышка вверху, печатается в обычном режиме. Его можно персонализировать с помощью текста, например: имя. Вы найдете 2 файла STL для крышки:

Top-lid-v6_notag.stl, пустая крышка
Top-lid-v6_gintag.stl, крышка с надписью «Джин»
Настройка печати:
Коробка
Включение спиральной вазы (также известное как режим вазы)
Высота слоя = 0,10 мм (или меньше) из-за довольно крутых выступов скругления ребра.
Ширина исключения / внешний периметр = 0,6 мм, работает с соплами 0,4 мм, качество не влияет, обеспечивает гораздо большую жесткость и помогает свесам
Горизонтальная оболочка/Низ = 2 мм (20 слоев), без верхней оболочки
Крышка
Обычны�� режим печати (спиральная ваза отключена)
Высота слоя = 0,20 мм (можно без проблем изменить на больший или меньший)
Заполнение 15% (хотя на практике все равно около 100%)
Ориентация заполнения/перемычки = 45°, если у вас есть текст на крышке или поверните деталь на печатной платформе.

Моя коробка была напечатана с помощью Prusament PLA Galaxy Black, на печать коробки ушло около 12 часов, а на печать крышки — около 1 часа 30 минут.

Кастомизация

Этот проект был создан с помощью onshape, вы можете найти и настроить его здесь: импульс1дельта / SquareBox_SpiritBottle_ d83_h206 | onshape.com
