Полноразмерная прикроватная тумбочка 100% режим вазы...

3D-печать мебели всегда является сложной задачей, потому что для достижения некоторой стабильности вам обычно приходится загружать в машину много материала, чтобы получить достойный результат.

Это доказательство концепции пытается предотвратить именно это. Моя идея заключалась в том, чтобы создать полноразмерную прикроватную тумбочку (36 x 36 x 55 см)/(14 x 14 x 21,5 дюйма) с использованием как можно меньшего количества материала.

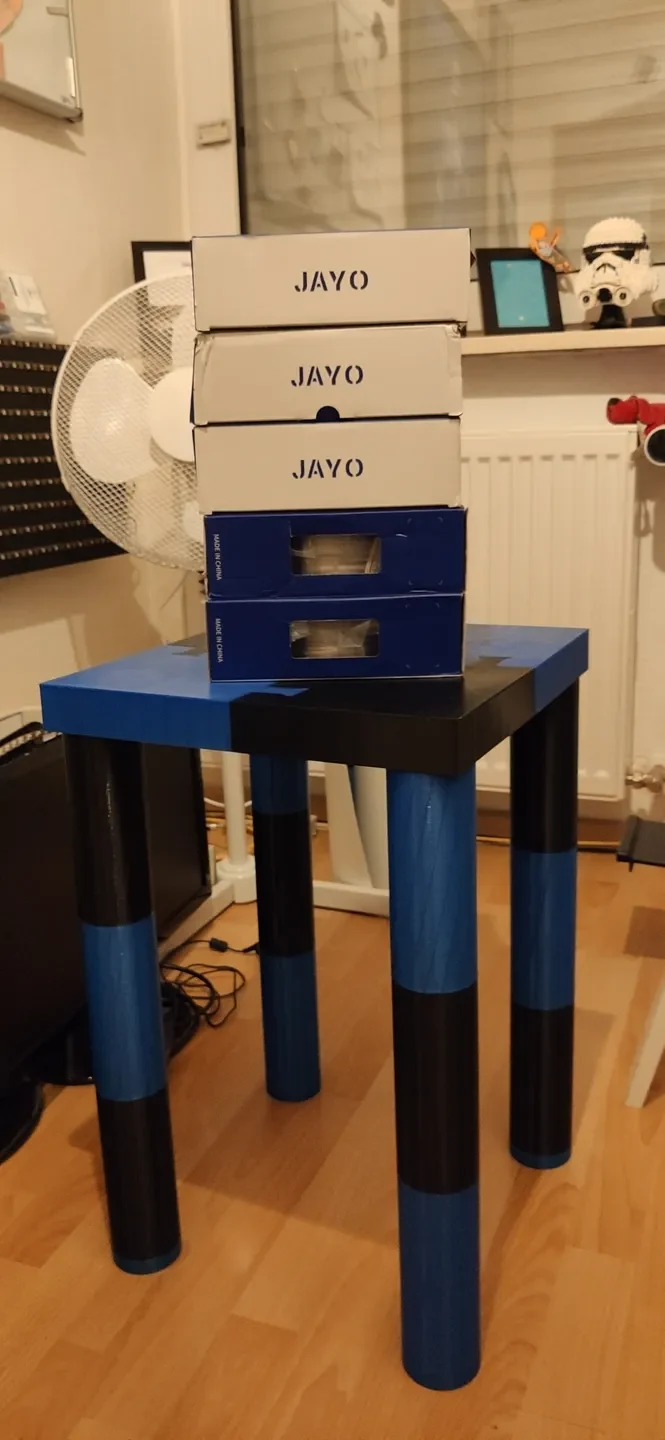

Кроме того, таблицу легко распечатать на обычной кровати Ender 3 (220 x 220 мм). В результате получился своего рода модульный стол, который на 100% напечатан в режиме вазы и способен выдержать около 5 кг.

Настройка печати:

Все детали были напечатаны на принтере Ender 3 V2 с соплом 0,4 мм и материалом SUNLU PETG. Я решил использовать PETG, потому что он более гибкий, чем PLA, но детали можно печатать и из PLA.

Важно знать!

Размер модели нельзя изменить или напечатать с другим размером сопла!

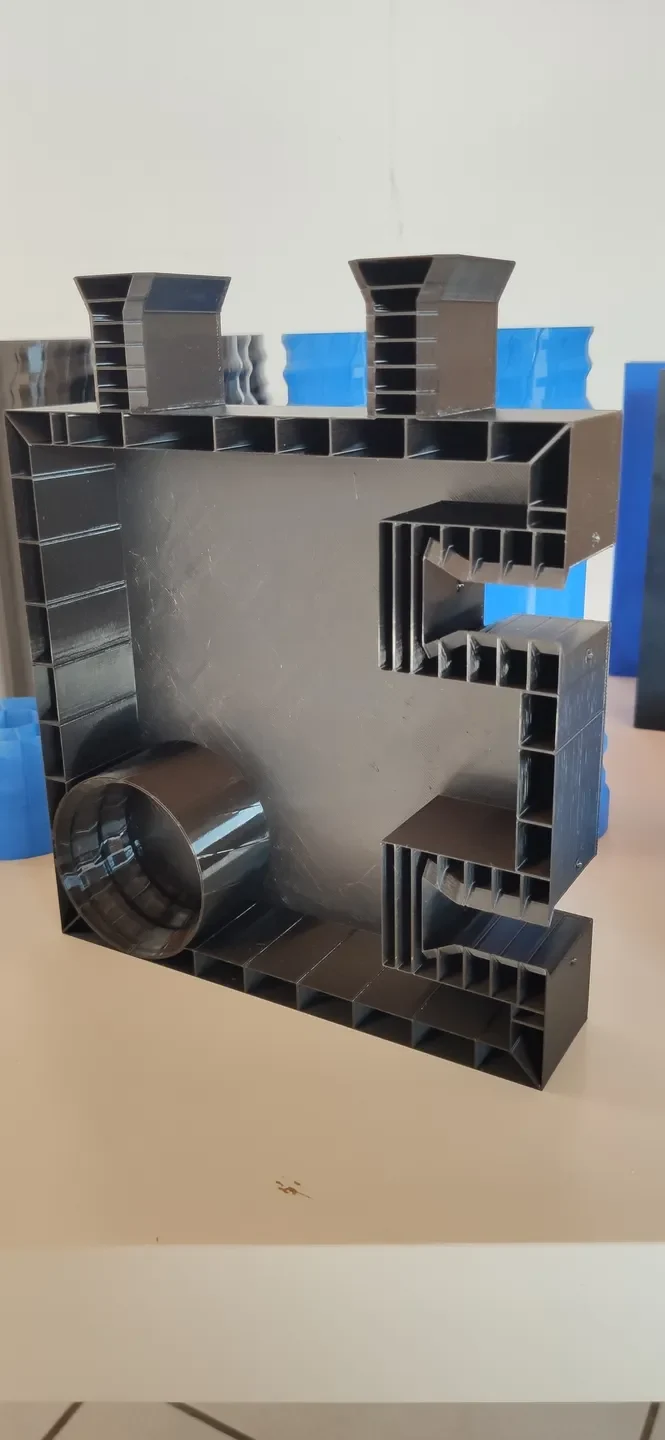

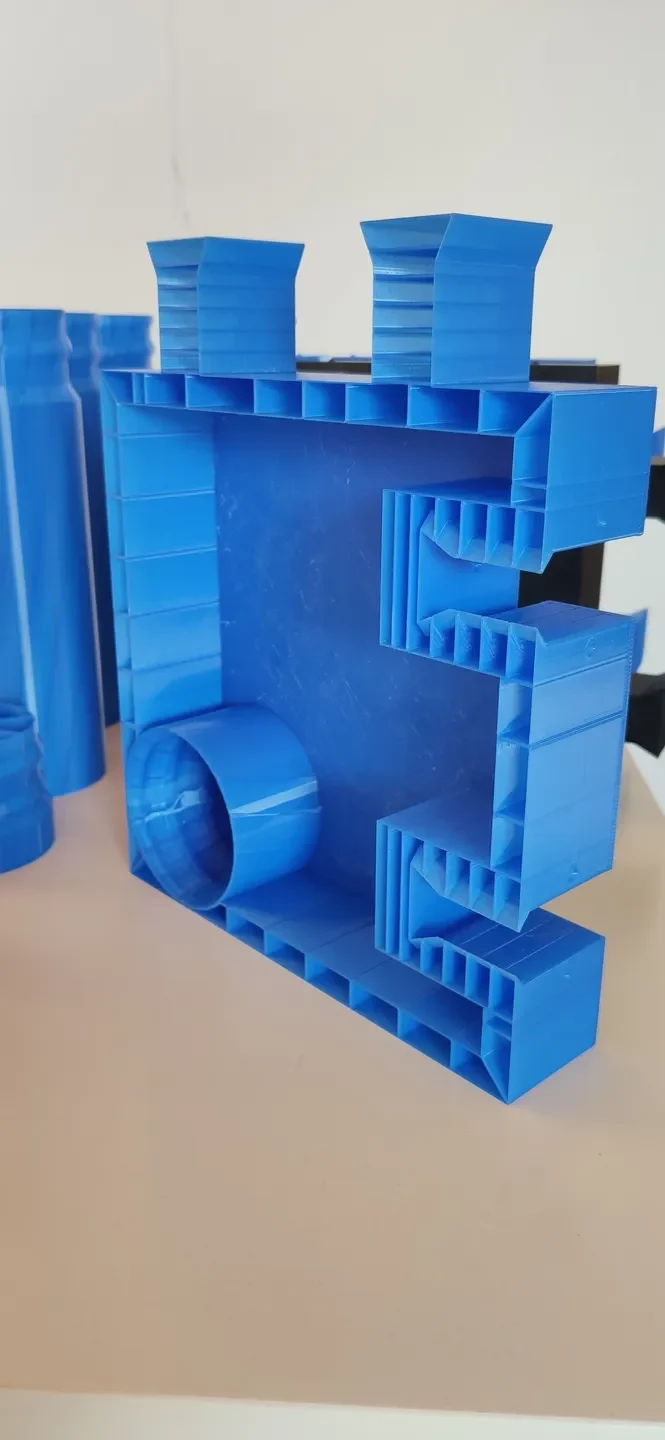

Это обусловлено тем, как была спроектирована модель. Для этого требуется сопло 0,4 мм, а также масштаб 100%. В противном случае внутренняя опорная структура, встроенная в модель, не будет печатать должным образом, что приведет к сбою печати.

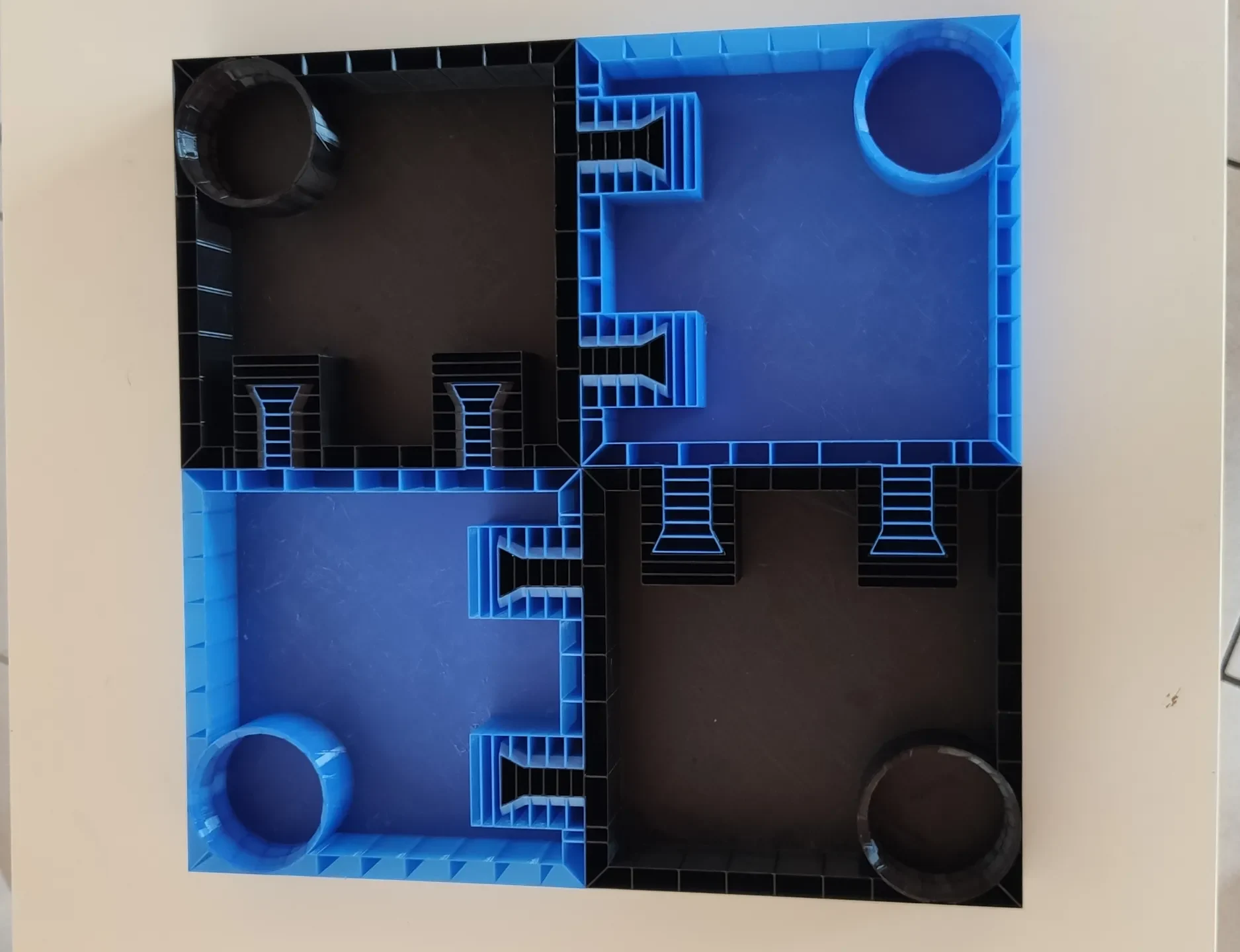

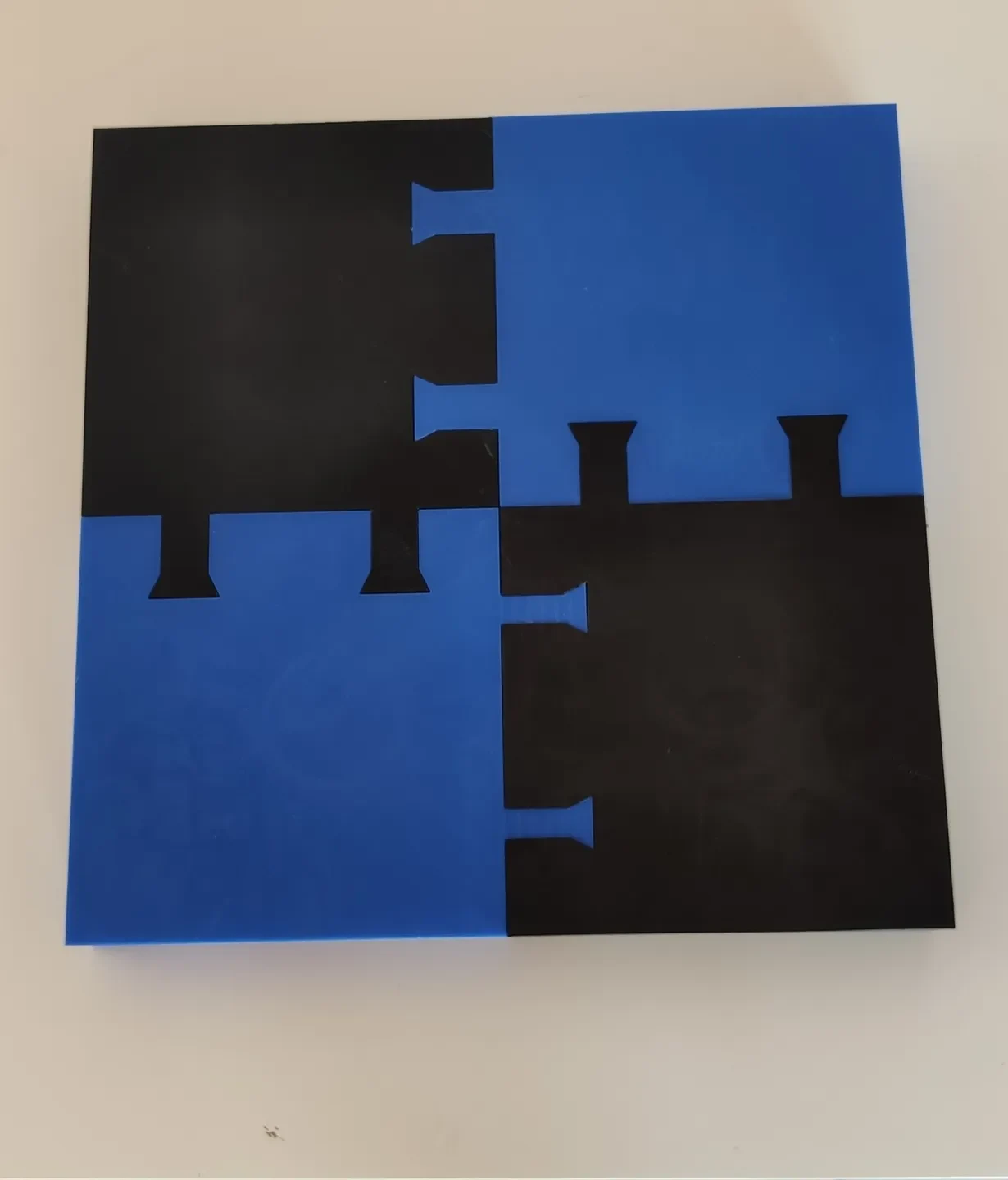

Кроме того, я рекомендую склеивать детали столешницы суперклеем. Технически в этом нет необходимости, потому что детали будут сцепляться, но центр стола станет намного более устойчивым, если вы склеите четыре части вместе.

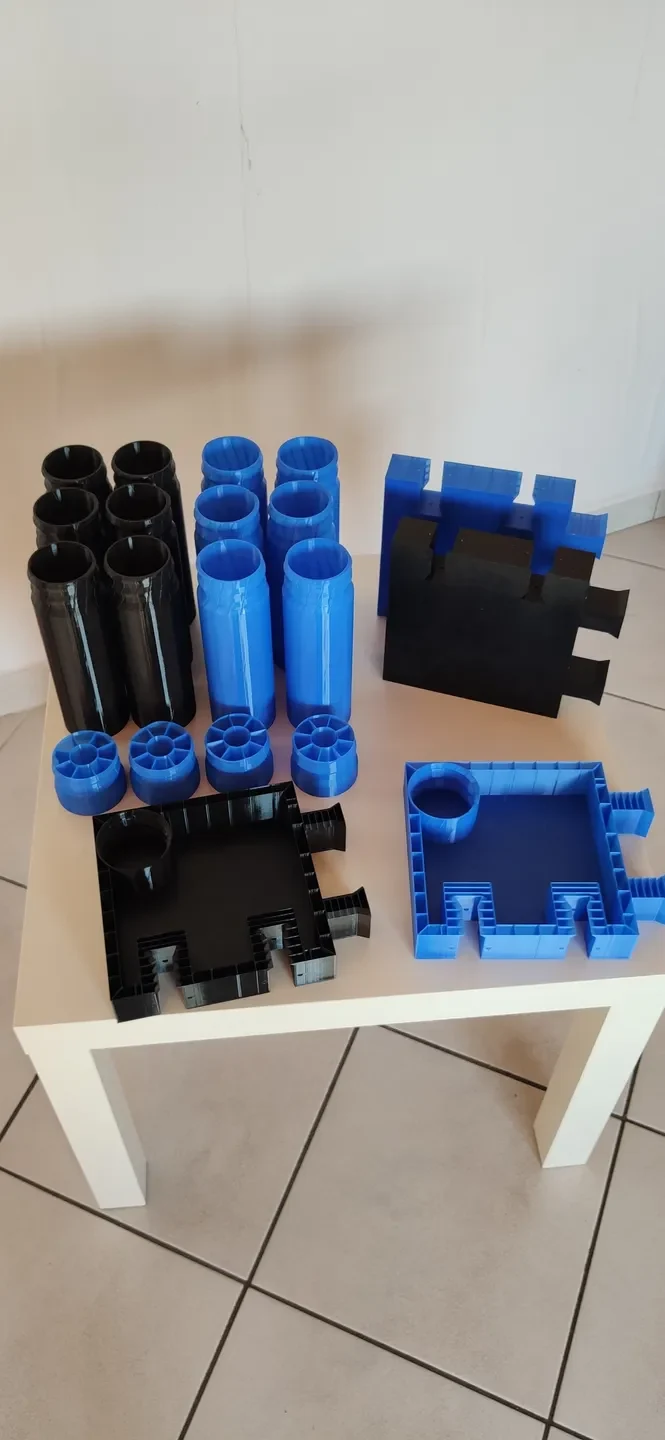

Чтобы построить полную таблицу, вам необходимо распечатать следующие части:

1x настольный старт
1x настольный конец
2x столешница средняя

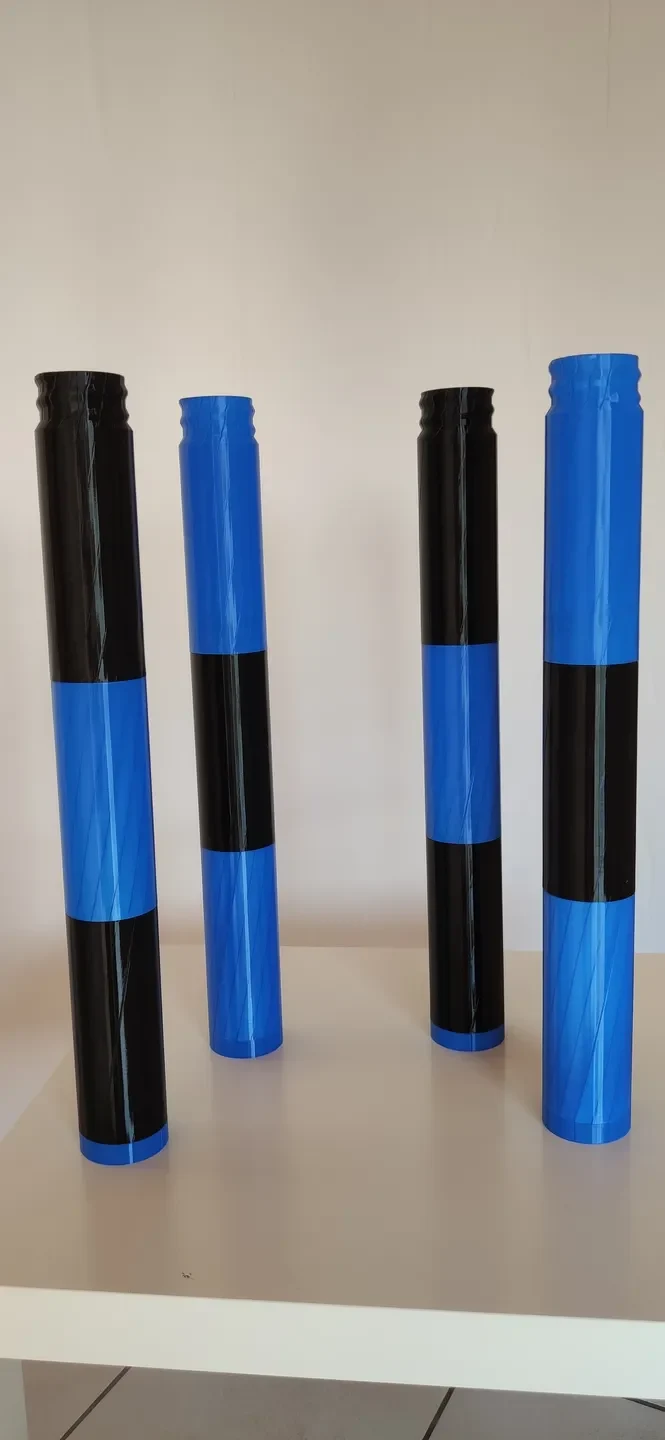

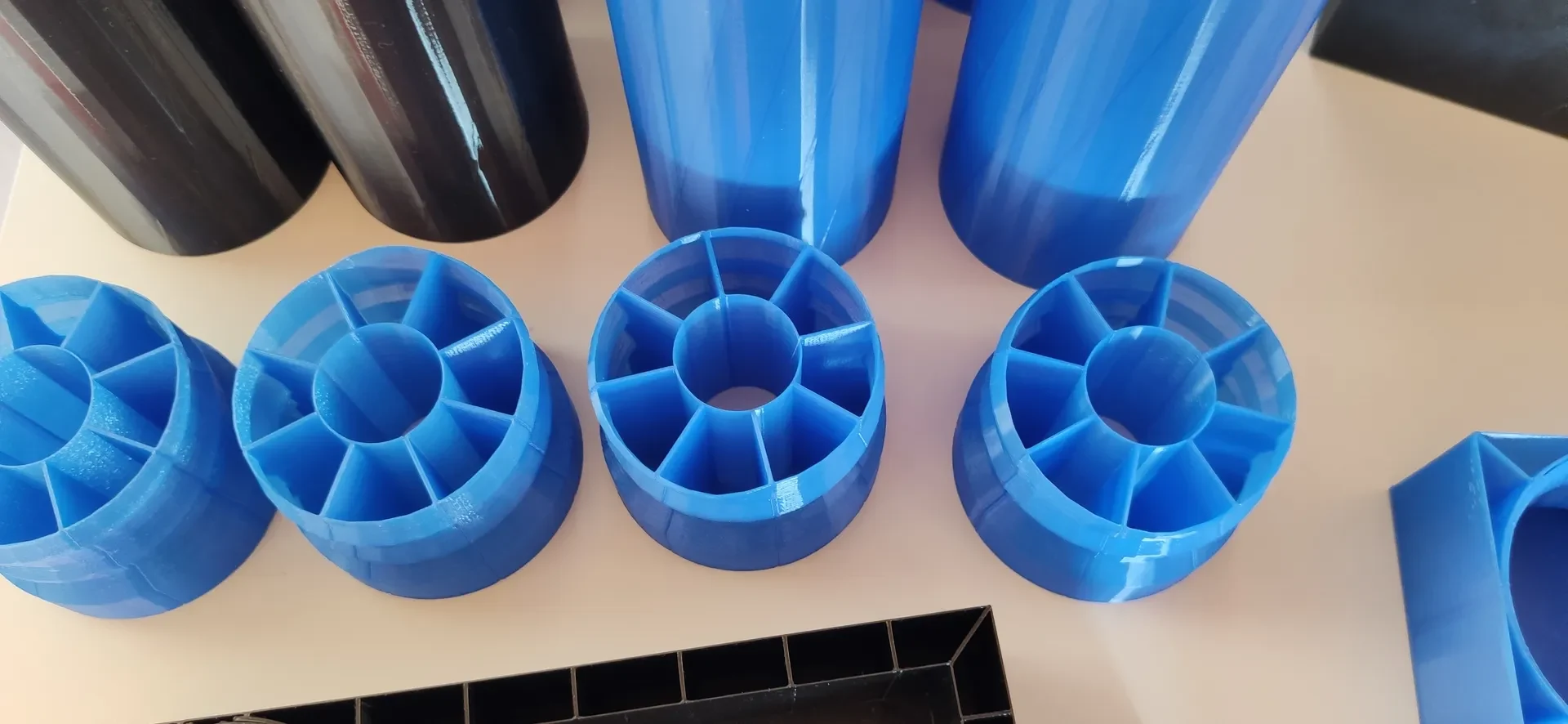

12x нога

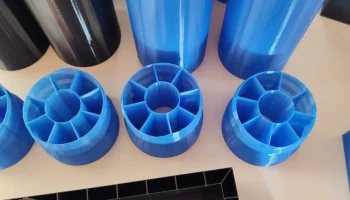

4x ноги

Весь стол весит около 1,3 кг, поэтому двух катушек должно хватить. Я также рекомендую проверить настройки вашего принтера, используя одну из ножек. Если этот распечатан правильно, вы можете перейти к остальным частям.

Настройки слайсера:

Чтобы распечатать модель, вам необходимо изменить настройки слайсера. Следующие настройки предназначены для PrusaSlicer; Я не мог заставить это работать в Куре.

Высота слоя: 0,2 мм
Ограничения по высоте слоя:
мин: 0,2 мм
макс: 0,2 мм
Спиральная ваза: да
Заполнение: 0%
Периметры: 1
Нижние слои:
3 (для ног и ступней)
10 (для деталей столешницы)
Верхние слои: 0
Ширина экструзии: 0,4 мм
По умолчанию
Первый слой
Периметры
Внешние периметры
Радиус закрытия зазора среза: 0 мм
Множитель экструзии: 1,05

Множитель экструзии установлен для PETG. Если вы используете PLA, начните с 1.0 и увеличивайте его, если части модели не соединяются должным образом. Также убедитесь, что вы правильно установили нижние слои; Для получения идеальной поверхности стола необходимо 10 слоев (2 мм). Ноги и ступни можно напечатать в 3 нижних слоя.

И последнее, но не менее важное: большой привет Нерису! Его видео научили меня использовать TinkerCAD, что сделало этот проект возможным!

Удачной печати
