Тихая РУЧКА СИГНАЛИЗАЦИИ в качестве сенсорного датчика с поддержкой сообщений Telegram.

Функции:

Сенсорная ручка с микроконтроллером ESP32 с батарейным питанием в качестве небольшой системы сигнализации для бесшумной защиты некоторых частей/шкафов/ящиков вашего дома.
Даже если вы не используете часть системы сигнализации, я думаю, что ручка будет выглядеть неплохо, если вы выберете свои любимые цвета и цвет проводов...

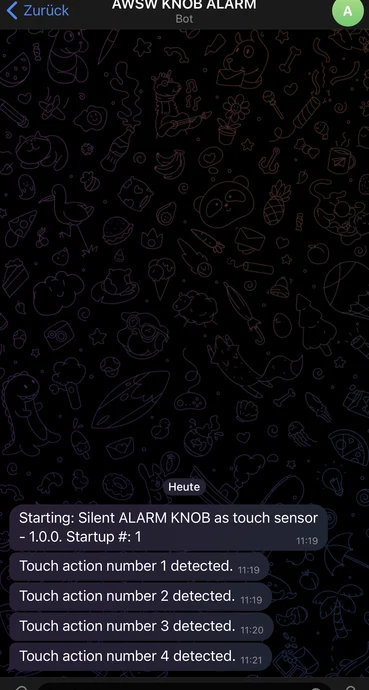

Если коснуться/использовать кнопку, ESP32 выйдет из режима ожидания глубокого сна и беззвучно отправит сообщение Telegram через ваш Wi-Fi, чтобы сообщить вам об использовании ручки. После этого микроконтроллер снова перейдет в глубокий сон.
Предоставленная здесь ручка позволяет проложить показанный серебряный медный провод диаметром 0,6 мм снаружи, чтобы регистрировались действия прикосновения к ручке.
С указанной батареей емкостью 1100 мАч микроконтроллер должен работать месяцами — в зависимости от того, как часто он используется, а также от условий окружающей среды, таких как уровень сигнала Wi-Fi.
Примечание. Устройство должно работать с любыми электропроводящими ручками.

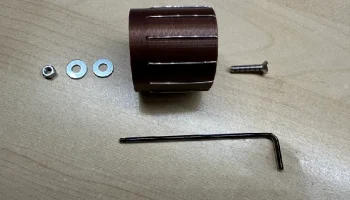

Необходимые детали:

1x ESP32 Лолин32
1 провод сечением 0,25 мм²
1 аккумулятор LiPo емкостью 1100 мАч с разъемом JST
1x серебряно-медный провод диаметром 0,6 мм.
1 кабельный наконечник M4
1 винт с потайной головкой M4
2 шайбы M4
1 гайка М4
2 винта M2x10 для фиксации ESP32 внутри корпуса.
2 шурупа по дереву 4 мм (если вы хотите прикрутить корпус на место)

Код:

Необходимый код можно найти в моем репозитории GitHub.
Добавление устройства в ваш Wi-Fi и изменение настроек, например. Конфигурацию Telegram можно просто выполнить, изменив код в файле настроек. Пожалуйста, смотрите дополнительные описания там...
Небольшую инструкцию по настройке необходимого Telegram-бота для устройства также можно найти в настройках кода.

Проводка:

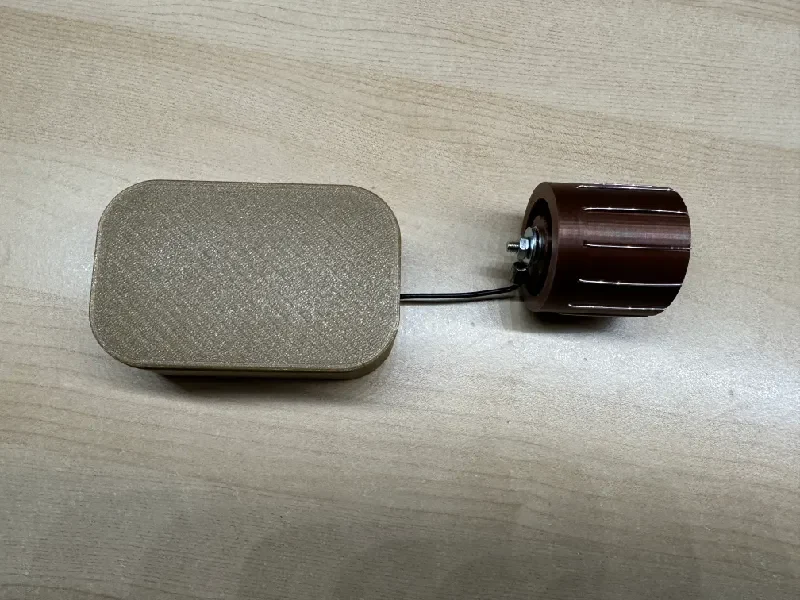

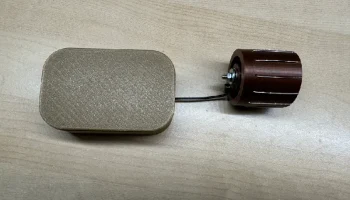

Концы серебряных медных проводов спрятаны внутри ручки, а электрический сигнал передается с помощью использованного винта внутрь шкафа или ящика, поэтому дополнительный провод через отверстие шкафа или ящика не требуется. На внутренней стороне шкафа или ящика к концу винта с кабельным наконечником прикреплен дополнительный провод, позволяющий соединить ручку с контактом 4 ESP32 в ее корпусе. Вот и все… Осталось подключить только 1 провод...

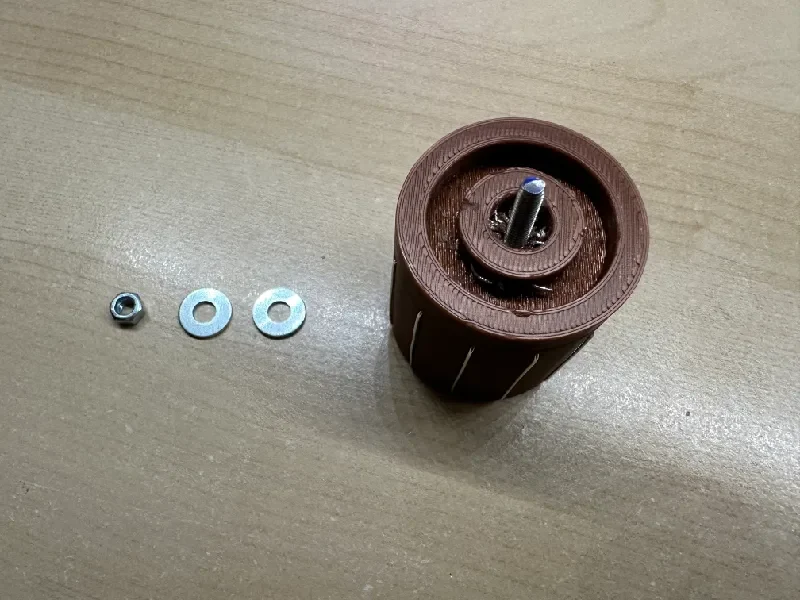

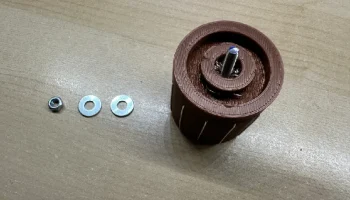

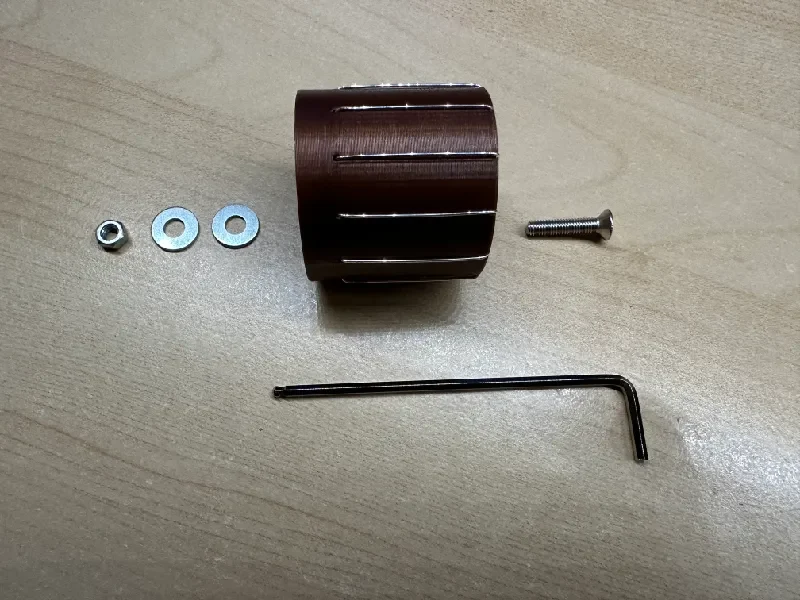

Припаяйте провод к кабельному наконечнику, закрепите его на винте между шайбами.
Проложите провод в корпус и припаяйте его к контакту 4 ESP32.
Подключите аккумулятор LiPo с разъемом JST к микроконтроллеру.
ESP32: Винт ручки: Цвет провода:
4 Винтовой контакт между двумя шайбами Черный

Добавляем серебряную медную проволоку к ручке:

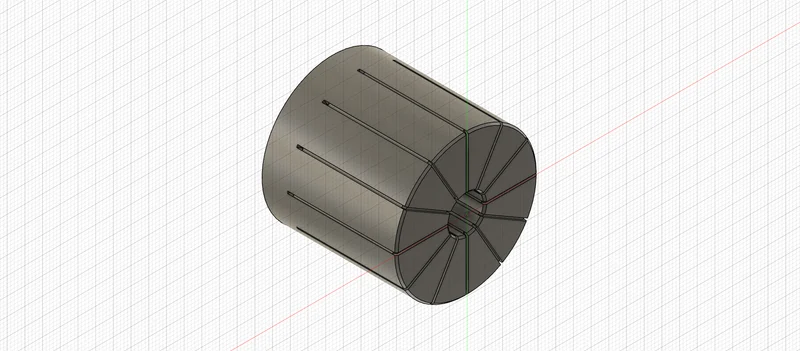

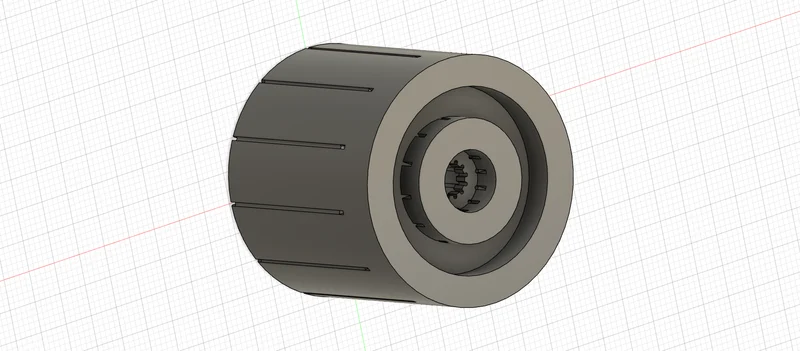

Прикрепить провод к ручке должно быть легко, поскольку в ручке добавлены отверстия и каналы для провода диаметром 0,6 мм.

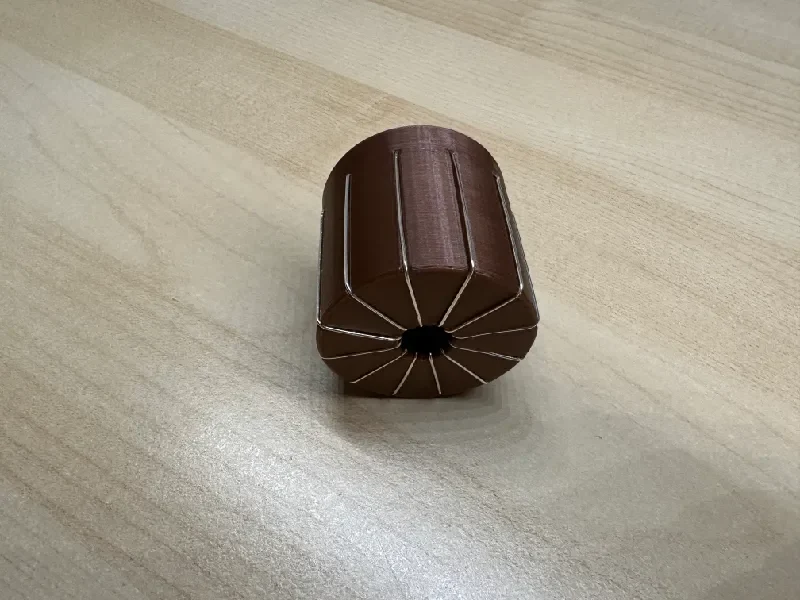

Пропустите начало проволоки через отверстия задней и внутренней части ручки, как показано на рисунках.
Действительно имеет смысл слегка выпрямить проволоку перед ее использованием, слегка потянув за нее. Для этого маленького проекта у меня не было тисков, поэтому провода у меня не совсем прямые...

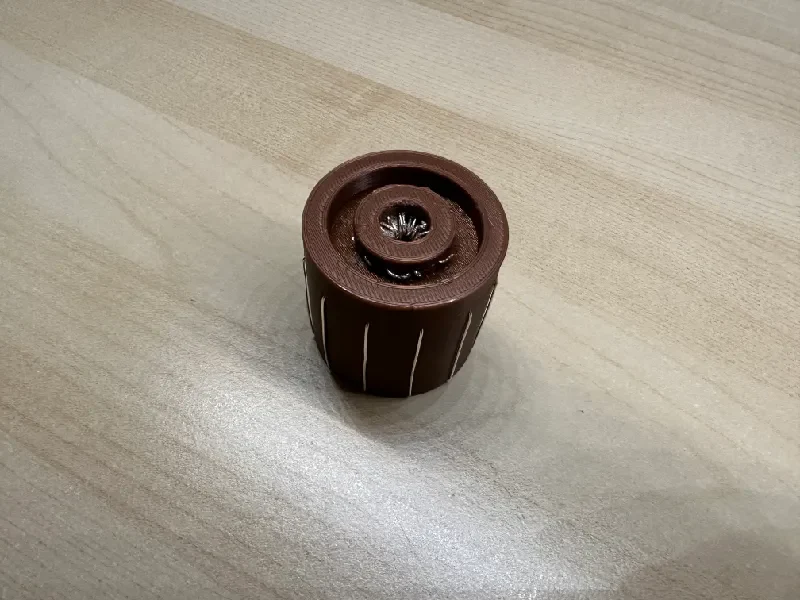

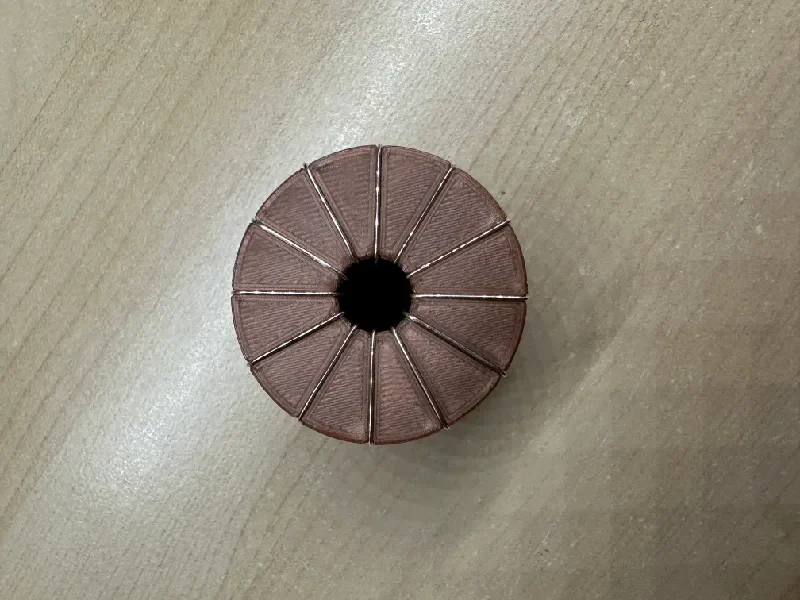

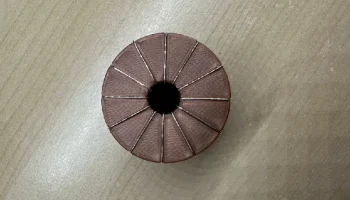

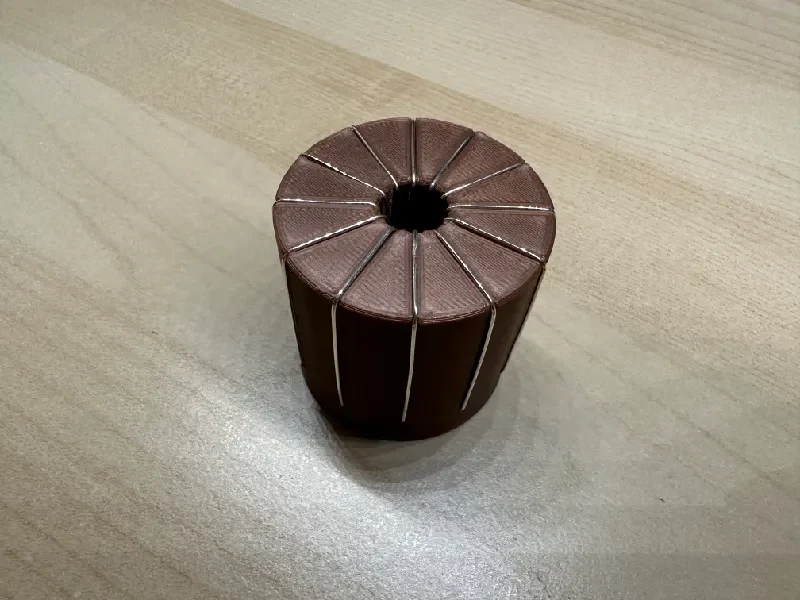

Добавьте 12 серебряных медных проводов к 12 каналам/отверстиям, как показано, и закрепите их в основании, как показано.
Не затягивайте провода слишком туго, поскольку винт с потайной головкой M4 должен зажимать их еще сильнее при завинчивании ручки на место с гайкой.
Позаботьтесь о том, чтобы спрятать и загнуть все острые концы проволоки внутри кольца основания ручки, чтобы не повредить мебель.

Инструкции по печати:

Ручка:
профиль скорости 0,2
Опоры печатной платформы
Глажка верхнего слоя
Никакие поля не нужны
Корпус ESP32:
0.3 черновой профиль
Никакие опоры не нужны
Ника��ие поля не нужны

Удачной печати :)
