Крепление для ящика в режиме вазы для HSW (модифицированн...

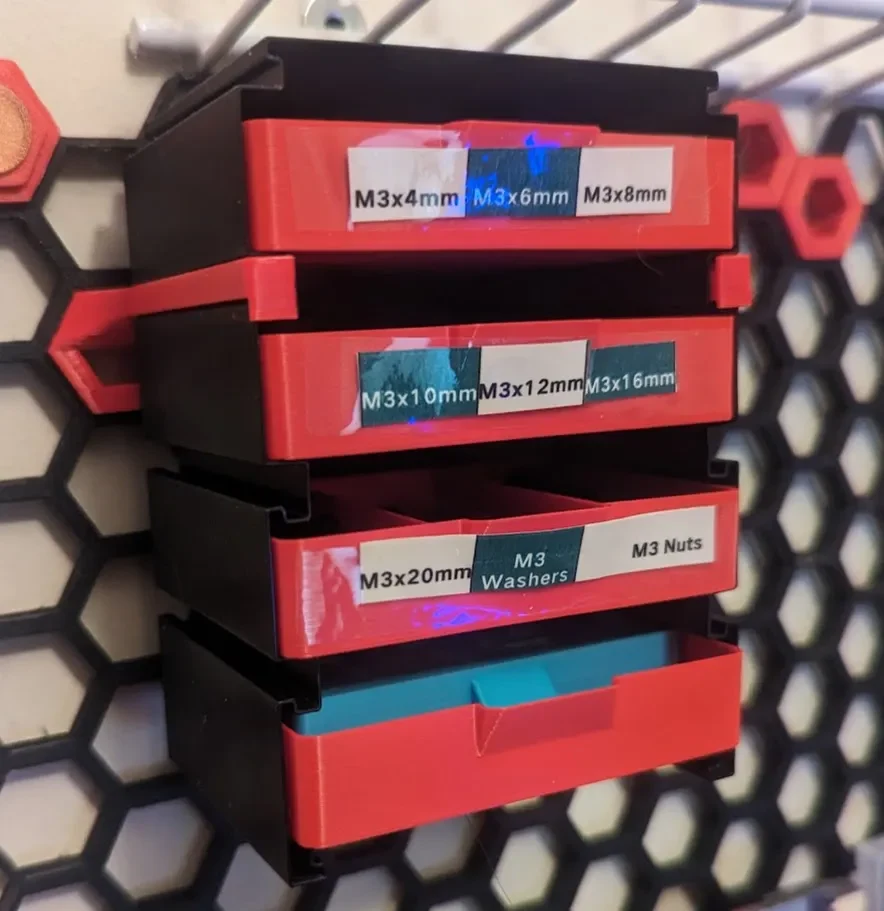

Первоначальный дизайн был великолепен, но я обнаружил, что весь стеллаж имел тенденцию отрываться от стены, когда я возился с лотками, поэтому я изменил его, чтобы основной блок более надежно крепился к стене.

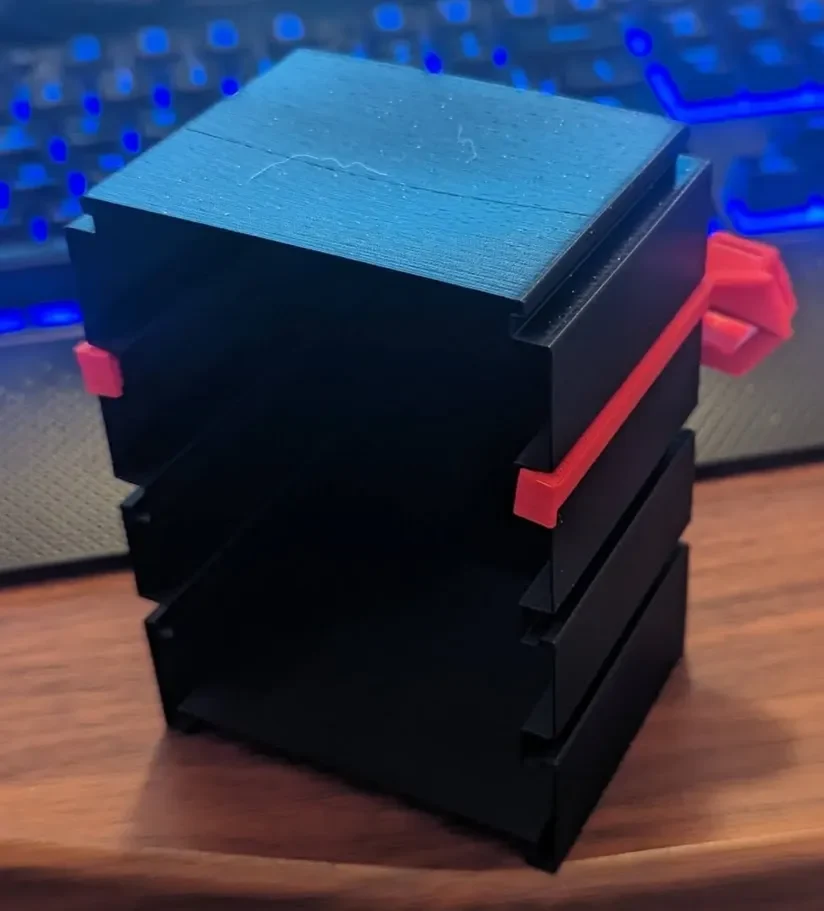

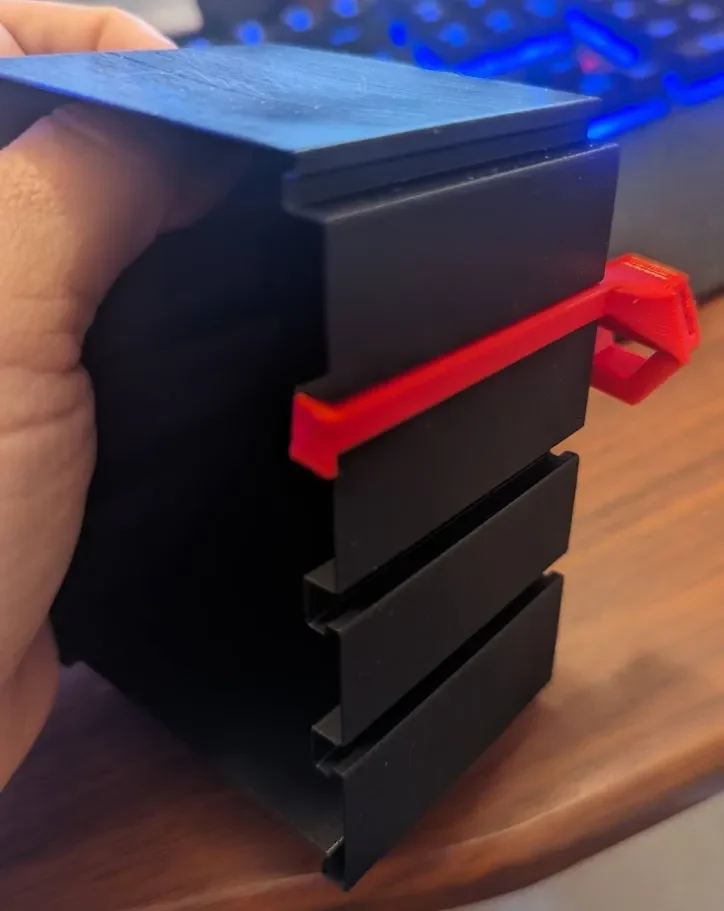

Спереди добавлен бампер, предотвращающий соскальзывание устройства со стены. К длине рычагов добавлена ​​фаска, чтобы их можно было «зацепить», а не вставлять, как изначально было задумано. Это означало, что мне также пришлось переделать чердак между шестигранным соединителем основания и рычагом.

По этой причине кронштейны необходимо надеть на стеллаж до его крепления к стене.

Это изменяет только левую и правую скобки, я не думаю, что такая конструкция подойдет для средних скобок. Я бы предложил использовать для них оригинальный дизайн. Это обеспечит безопасность стеллажей для систем шириной до двух единиц. Если ширина будет больше этого значения, центральные блоки продолжат работать так же, как и в оригинальной конструкции, и могут оторваться от рычагов. Приклеивание небольшого упора спереди для таких лотков решило бы проблему с центральными выдвижными ящиками.
