Капсула EDC + уплотнительное кольцо

— Последнее обновление: вставка с солью и перцем! ---

Поскольку сезон кемпинга снова начинается, я разработал вставки для использования контейнера для соли и перца или чего-то еще. вот так. Также я сделал небольшие улучшения во всех частях.

— Печатные уплотнительные кольца (ТПУ) ---

Я не рекомендую использовать уплотнительные кольца из ТПУ, напечатанные самостоятельно. В моих тестах они показали себя хуже оригинальных. Но это все равно лучше, чем отсутствие уплотнительного кольца. Но только если вы используете очень-очень мягкий ТПУ! У меня есть 2 версии. Одно уплотнительное кольцо для установки в крышку и одно для версии с внешним уплотнительным кольцом. (Кроме того, нитки остаются сухими). Не совмещайте оба уплотнительных кольца, поскольку это может снизить герметичность!

— Небольшая подсказка в случае проблем с установкой ---

У некоторых возникают проблемы с тем, что крышка слишком маленькая. Это может произойти, если принтер неправильно настроен и требуются большие допуски. Вы можете разделить отдельные части файла .stl в слайсере и немного увеличить обложку, чтобы решить проблему.
(Погуглите «имя вашего слайсера» + «отдельные объекты» или «модель разделения»)

--СИЛА масштаба!--

Вы можете масштабировать Контейнер под свои нужды! Например, больший размер для большего количества вещей или меньший размер для перевозки таблеток, средств защиты органов слуха или чего-то еще. еще на вашем брелке. попробуйте сами! Но имейте в виду, что контейнер должен оставаться круглым, а необходимые уплотнительные кольца тоже изменят свой размер (если вы распечатаете версию с уплотнительными кольцами). Также следите за периметром печати в слайсере! (необходимо как минимум 2, чтобы защитить его от воды!)

Но не волнуйтесь слишком сильно! Просто проверьте это сами!

Внутренние тома как основа для масштабирования контейнера:

Большой: высота 69 мм, диаметр 19 мм.

Маленький: высота 36 мм, диаметр 19 мм.

---------------------------------------------------------------------------------------------

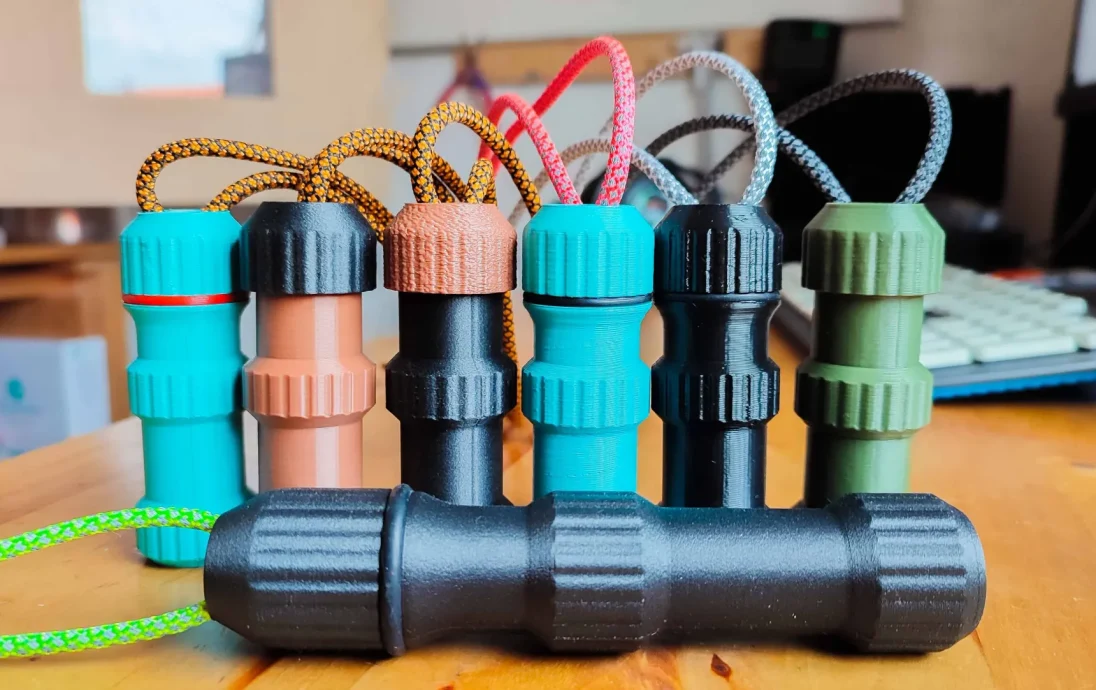

После загрузки и использования хорошего EDC-контейнера мне сразу захотелось создать свою собственную версию :)

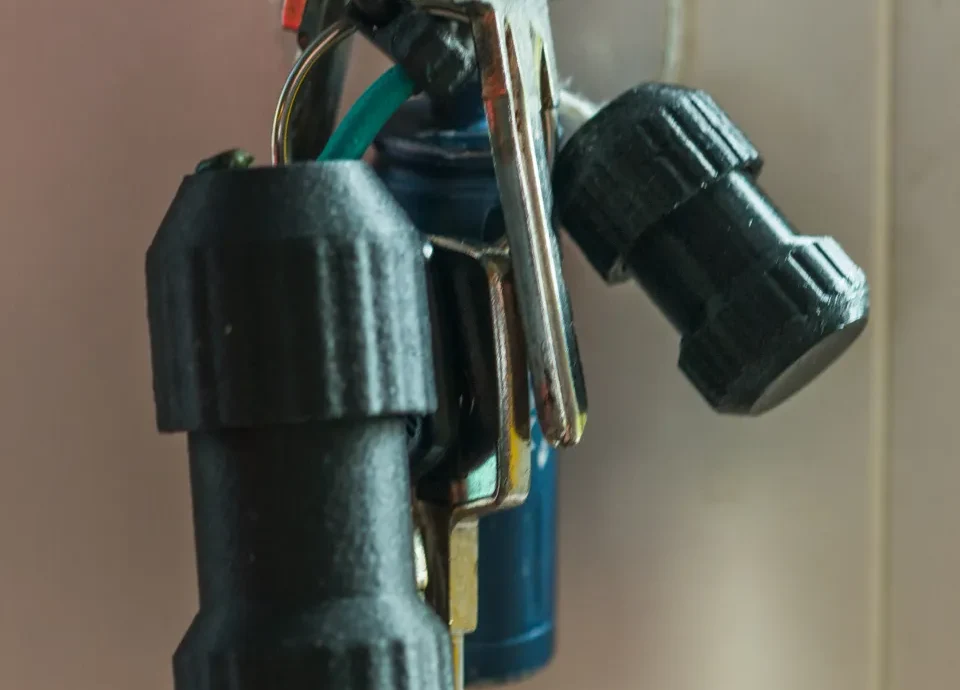

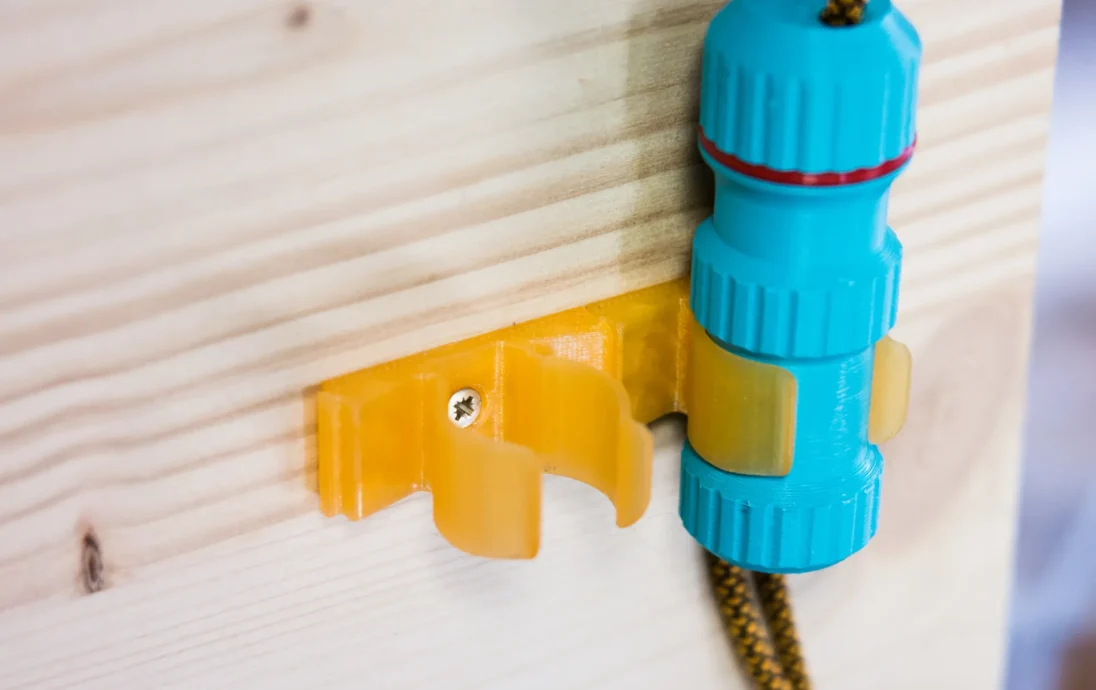

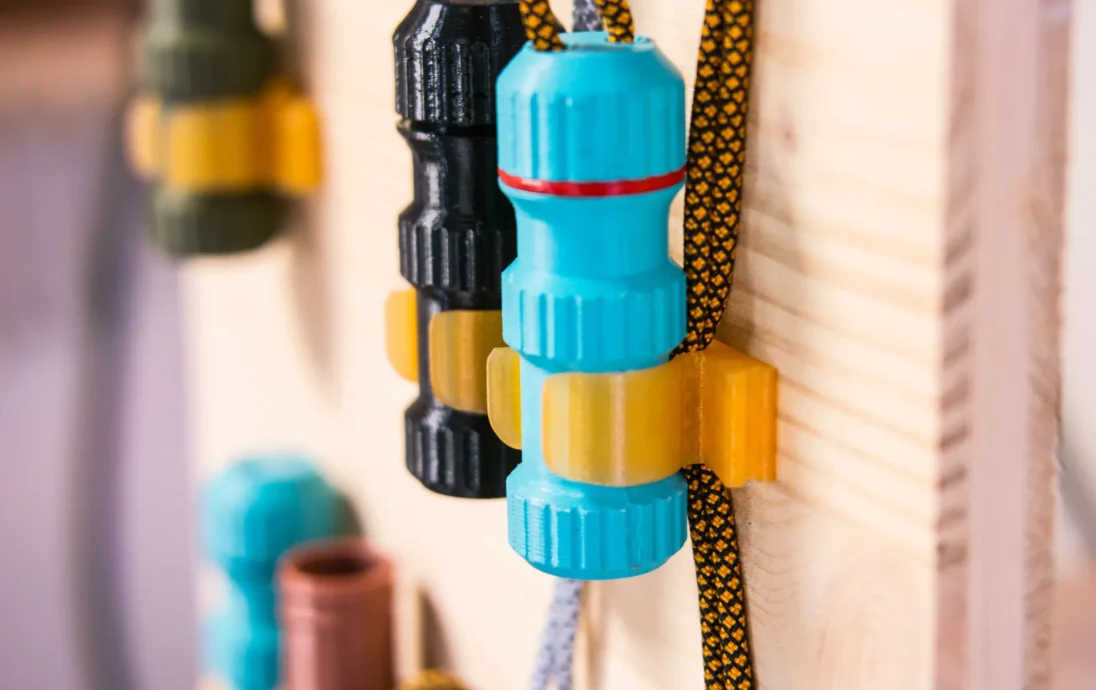

Я спроектировал его водонепроницаемым, тонким и вмещающим батарею 18650. Кроме того, он должен иметь возможность закрепить его ремешком/веревкой, быть очень устойчивым и иметь гладкую внутреннюю трубку.

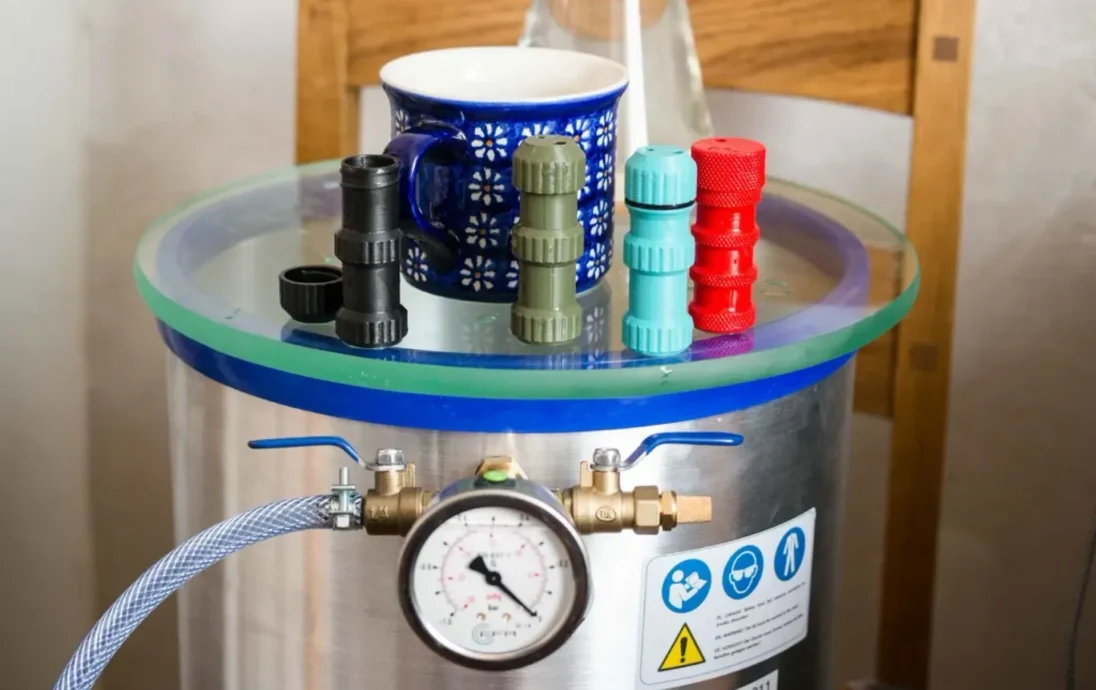

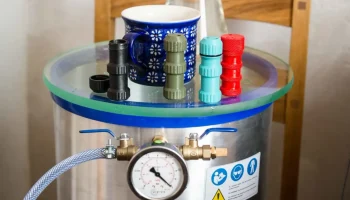

Я окунул их в воду, и ни один из этих контейнеров не пропускал воздух. Но мне, конечно, этого недостаточно :) Поэтому я поместил их в свою вакуумную камеру и протестировал контейнер на пределе своих возможностей!

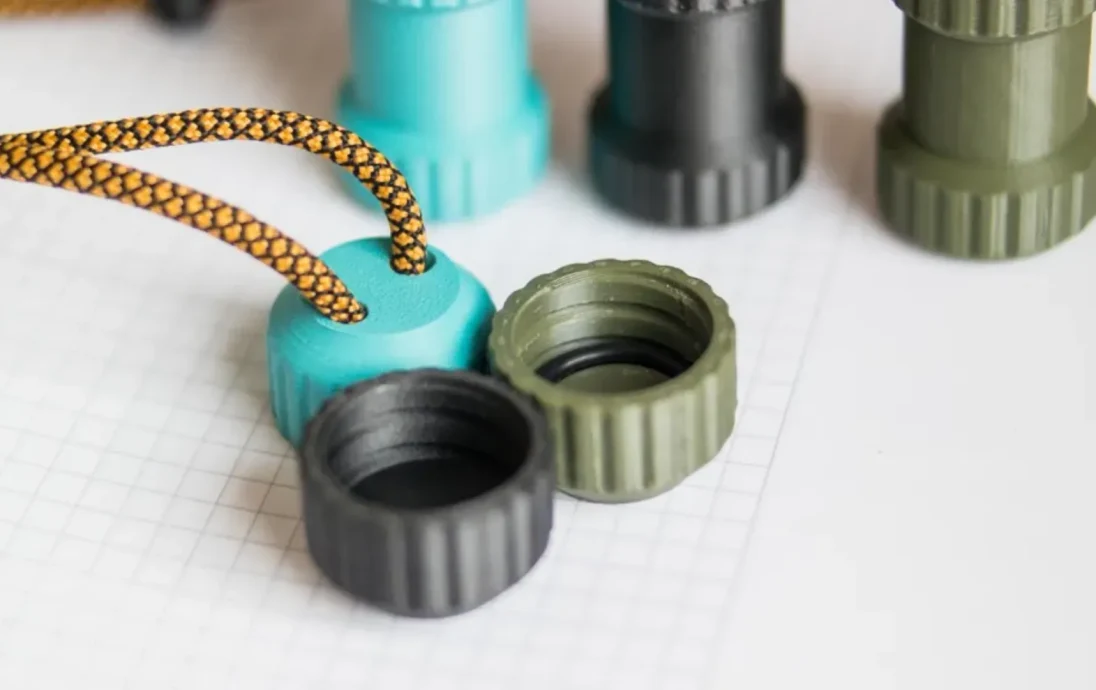

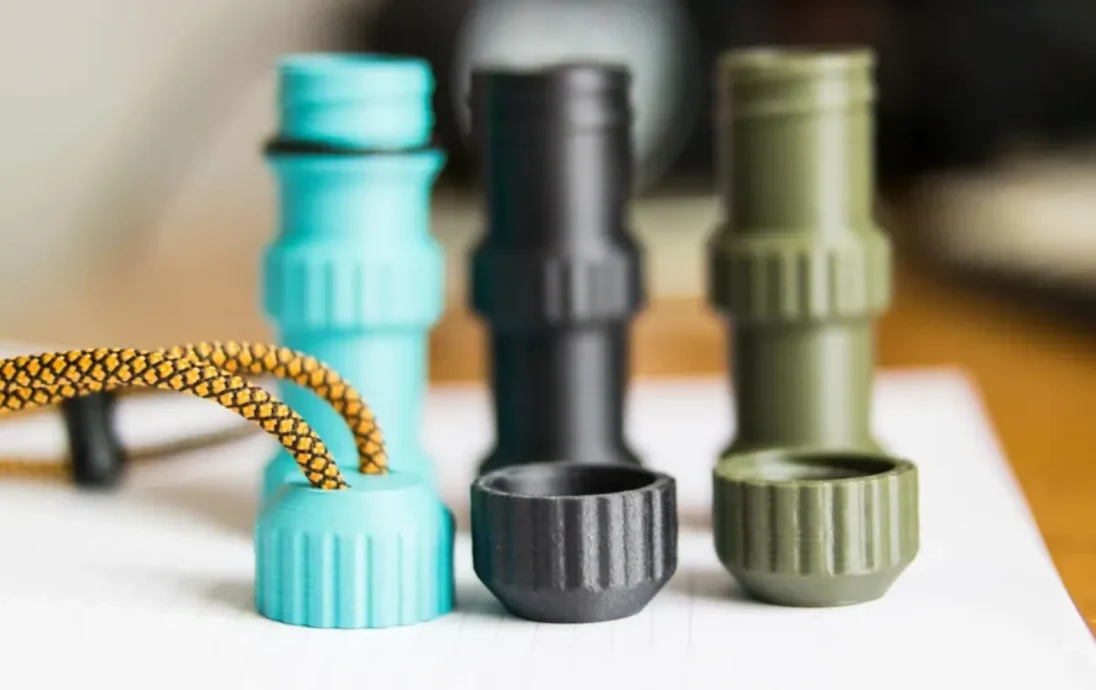

Я печатал разные версии из PLA, PETG, TPU, PA-CF.

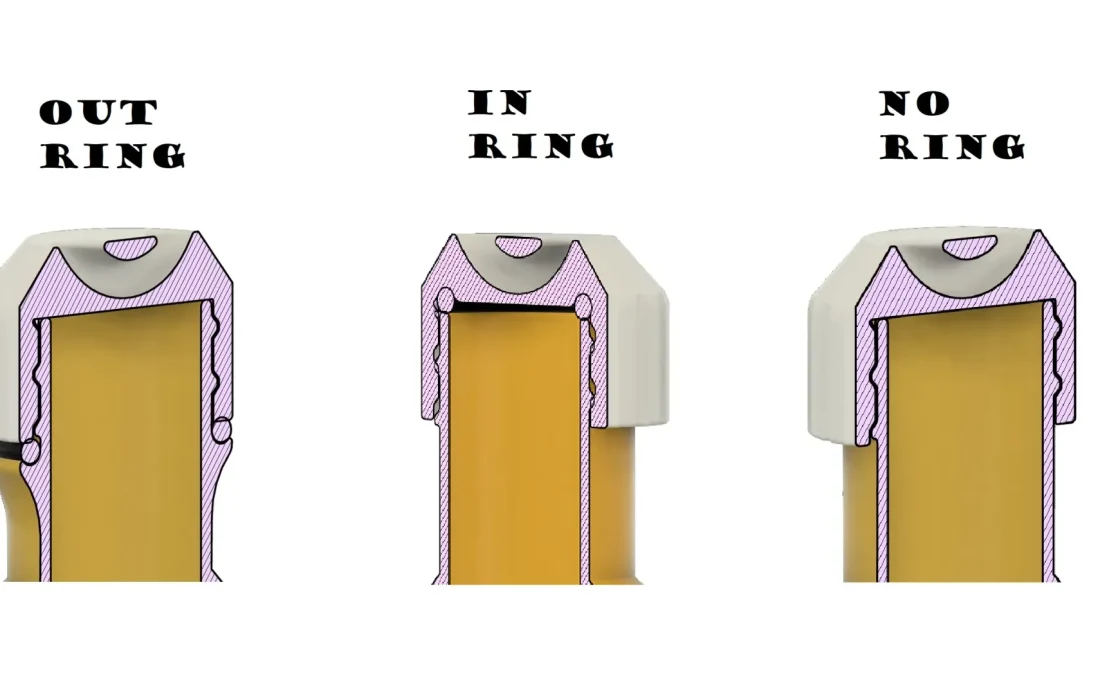

Для двух моих версий требуется уплотнительное кольцо: EDC InRing: 23 мм x 2,5 мм EDC OutRing: 25 мм x 2,5 мм. (Или немного меньше)

EDC OutRing ---> Единственный контейнер, в который не загружена вода и который даже герметичен.

EDC InRing ---> Не заливал воду при тесте с половинным вакуумом, но взял немного воды при полном вакууме.

EDC NoRing ---> Залил воду с половинным вакуумом.

Оригинал ----> То же, что и без кольца, но эта версия пропускает воздух/воду даже через шероховатые участки.

Таким образом, проверенный порядок качества запечатывания: EDC Out > EDC In > EDC No > Original.

Надеюсь, вам понравился мой дизайн контейнера EDC. Я открыт для предложений по улучшению и хотел бы услышать отзывы :)

Получайте удовольствие и продолжайте печатать!

Рекомендации по печати: я напечатал 2 части (крышку и корпус) последовательно с 3-4 периметрами и 100% заполнением.

Совет: проверьте, правильно ли отрегулирована скорость потока! В противном случае отпечаток может быть не герметичным.

Совет: добавьте в резьбу немного смазки (например, пчелиного воска, графита или парафина), чтобы она работала еще лучше!

Совет: печатайте детали медленнее, чем обычно, и при высокой температуре, чтобы все слои правильно склеились.

Дополнительно для версии без кольца: если вы осторожно нагреете внутреннюю часть крышки, а затем скрутите две части вместе, это обеспечит лучшую герметизацию! (Я напечатал одну деталь с помощью PA-CF и крышки из ТПУ, модифицированной этим методом)

Обновление 05.05.2022

→ Добавлены версии меньшего размера, подходящие для батареи 18350 (немного увеличьте масштаб этой модели (только ось Y) для соответствия ,-) )

→ Добавлен вырез для внутреннего уплотнительного кольца в версии OutRing, чтобы обеспечить хорошее давление на внешнее уплотнительное кольцо (разумно, правда? :D)

→ Добавлено несколько слоев материала в шапку, если хотите опробовать горящий трюк
