Модульная ваза Mode Rod

Это модульное удилище, которое я планирую сделать основой нескольких конструкций. Он печатает в режиме вазы, и форма на обоих концах представляет собой, по сути, винт с очень большим шагом, причем один конец немного шире — примерно на ширину вашего сопла или ширину линии — чтобы позволить меньшему концу ввинчиваться и вставляться в более широкий конец. Такая конструкция позволяет стержню быть визуально непрерывным.

Твердое модное удилище теперь доступно! Вы можете распечатать его из PLA с помощью сопла обычного размера.

Он предназначен для использования в качестве реквизита и украшений, а не для чего-либо структурного или несущего. Он разработан и протестирован для печати из PETG с соплом большего размера. Могут подойти различные размеры сопла и материалы, но я проверил его только на предмет достаточной прочности для моих целей с PETG и соплом 0,8 мм (нарезанным для печати с шириной линии 0,9 мм). (0,4 мм с обычным PLA определенно будет сли��ком хрупким, но некоторые PLA с более широким соплом могут быть достаточно прочными — если вы протестируете какие-либо размеры и материалы, дайте мне знать!)

Почему режим вазы? Потому что 1) это быстрее и требует меньше материала, и 2) непрерывный спиральный путь означает, что на каждом слое нет четких плоскостей расщепления. И 3) он полый, поэтому у вас есть возможность, скажем, пропустить через него гирлянду.

К вашему сведению: стандартное сопло имеет размер 0,4 мм. Он предназначен для печати с помощью сопла большего размера, например. 0,8 мм. Возможно, некоторые материалы могут быть достаточно прочными для печати со стандартным соплом, но я это вообще не проверял.

Как распечатать:
Режим спиральной вазы (без нижних слоев)
ПЭТГ
Вам нужна наилучшая адгезия и прочность слоя, поэтому стремитесь к более высокому температурному диапазону нити и используйте как можно меньше вентилятора, в идеале 0%. Если вам нужно что-то настроить для охлаждения, замедлите скорость печати перед установкой вентилятора.
Сопло 0,8 мм при ширине линии 0,9 мм.
Prusa Slicer, по крайней мере, обычно режет отпечатки в режиме вазы нем��ого шире, чем размер вашего сопла.
Поскольку существует ряд размеров сопел, я хотел включить версии стержня для различных вылетов, хотя имейте в виду, что я тестировал только версию 0,9 мм! В дополнительных файлах вы можете найти ZIP-файл с версиями модели со смещениями: 0,4мм-1,4мм и 2мм.

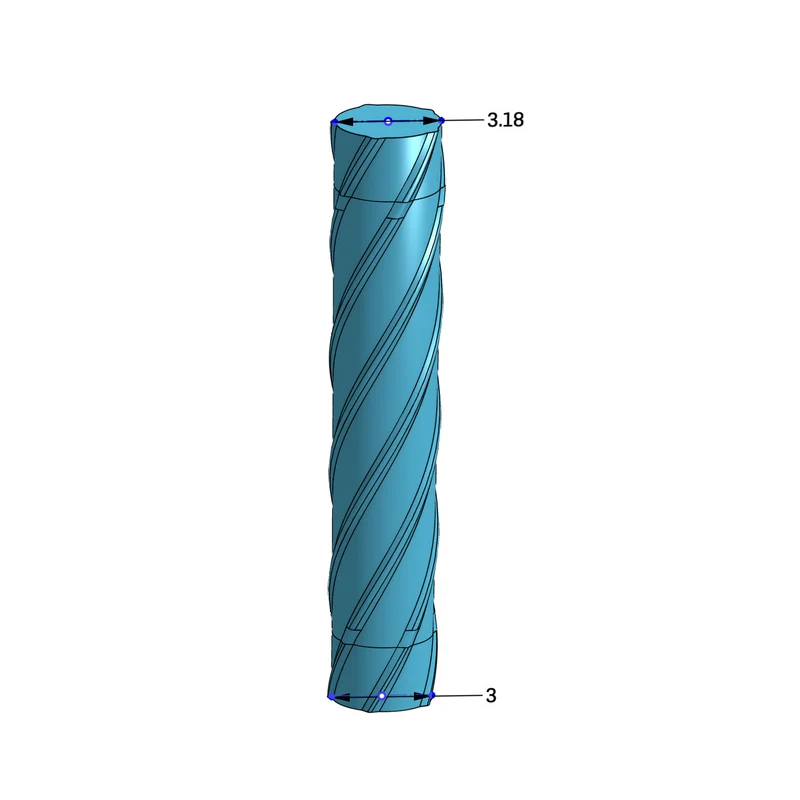

Для сопла диаметром 0,8 мм я использовал смещение 0,9 мм как разницу в размерах между меньшим и большим концом. Может быть некоторый диапазон посадки — например, 0,8 мм или 1 мм могут подойти немного лучше. Так что вы также можете попробовать разные смещения, если у вас возникли проблемы с посадкой.
0 нижних слоев
ЕСЛИ вы не печатаете стержень, который идет снизу, и не планируете использовать какой-либо декоративный наконечник.
Если вам нужно немного большей прочности или у вас проблемы с прилипанием основания, вы также можете выбрать печать с нижними слоями; Я рекомендую делать это с более непрозрачной нитью. Убедитесь, что вы не планируете сначала пропускать через стержень фонари или другие декоративные элементы. Также обратите внимание на слоновью ногу на первом слое, которая может помешать прилеганию.
18 см в высоту
Файл .stl уже ориентирован правильно. Он печатает с меньшим концом внизу, потому что это конец, на котором вы можете разместить несколько нижних слоев, а также конец, на котором вы можете случайно напечатать нижние слои.: П
Не делайте этого: вручную регулируйте размер, не записывая, что именно вы сделали; отражайте что угодно, если только вы не собираетесь отражать все. Подобные регулировки сделают стержень несовместимым с базовым стержнем и с неиз��ененными насадками.
Если вы не уверены, какой размер смещения вам нужен, я также включил .zip-файл с тестерами для измерения смещения высотой 2,5 см, а также пример маленького конца высотой 2,5 см. Маленький конец всегда одинакового размера.
Сборка

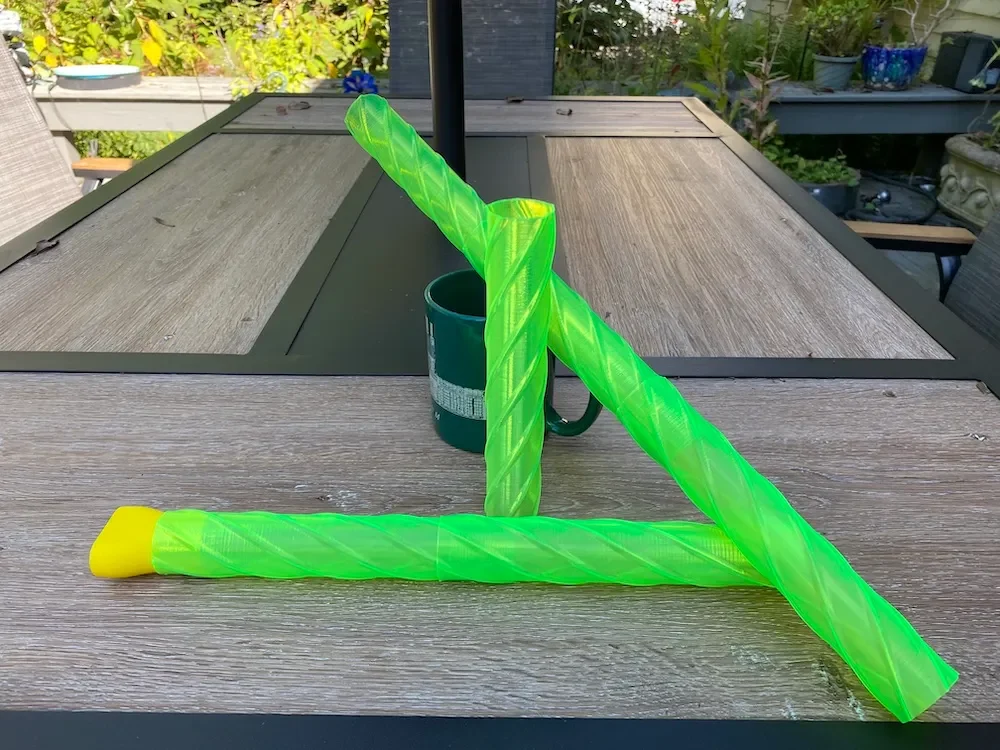

Аккуратно вкрутите меньший конец одного стержня в больший конец другого. Убедитесь, что форма выровнена и все должно пройти без особых проблем, но не форсируйте ее.
Больший внешний конец стержня обращен вверх; если вы печатаете топпер, он войдет в больший конец.
Нахлест стержней может варьироваться в зависимости от посадки, но получится около 15.
