Проект 120-мм вентилятора Noctua Home

Это мой фан-проект Noctua 120mm Home.

Я хотел сделать безопасный (чтобы мои дети не совали пальцы), мобильный (съемное крепление), универсальный (совместимый с креплениями GoPro) и умный (управляемый из Home Assistant) вентилятор. И я сделал это.

Используемые детали:

Вентилятор Noctua NF-A12x25 5 В с ШИМ: обратите внимание, что я использую версию с напряжением 5 В; это важно для легкого подключения к макетной плате.
Плата разработки ESP32-C3 MINI: прошита специальной прошивкой ESPHome (требуется сервер домашней автоматизации Home Assistant).

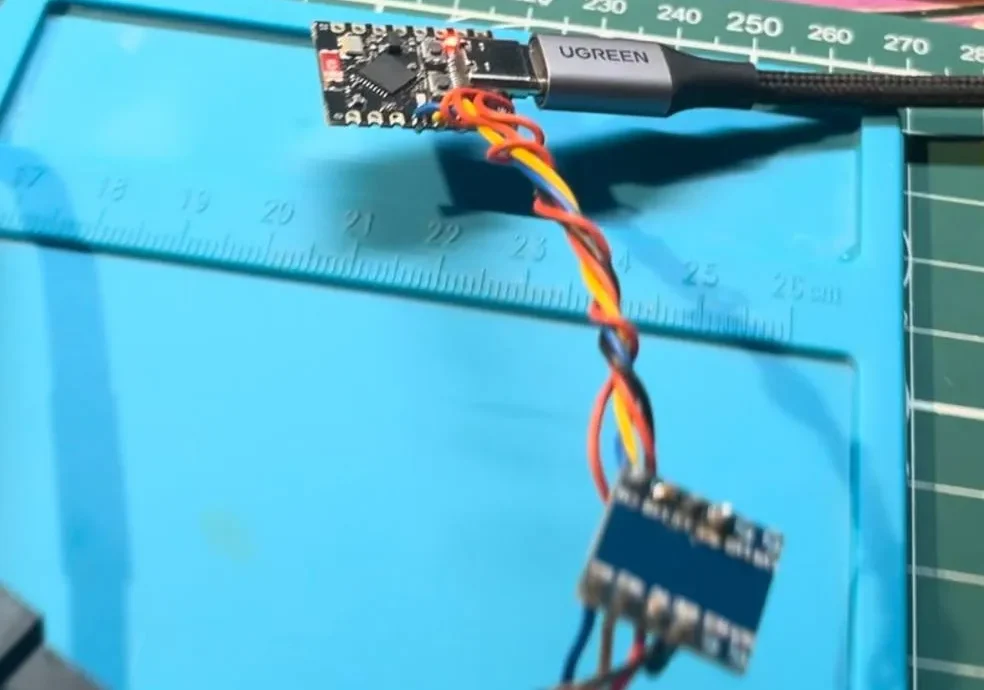

2-канальный двунаправленный преобразователь логических уровней: переключает входное/выходное напряжение вентилятора 5 В на контакты платы разработки ESP32 3,3 В.
Провода, винты вентилятора

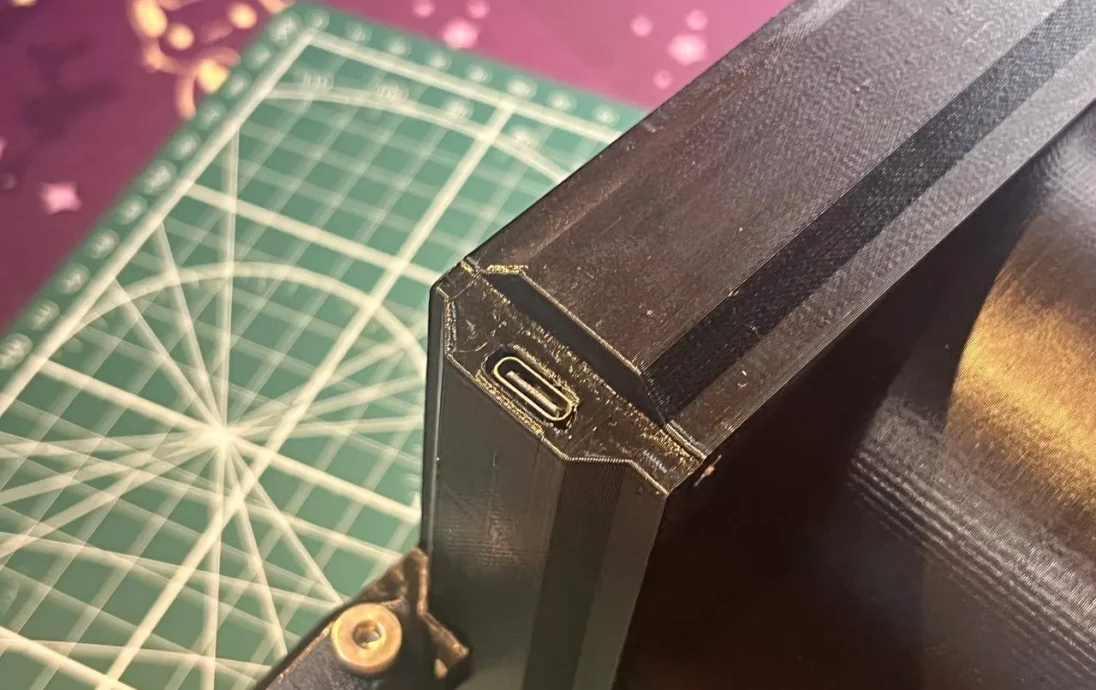

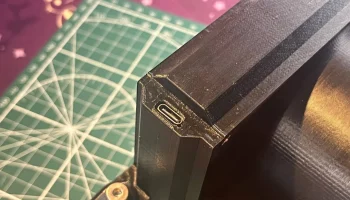

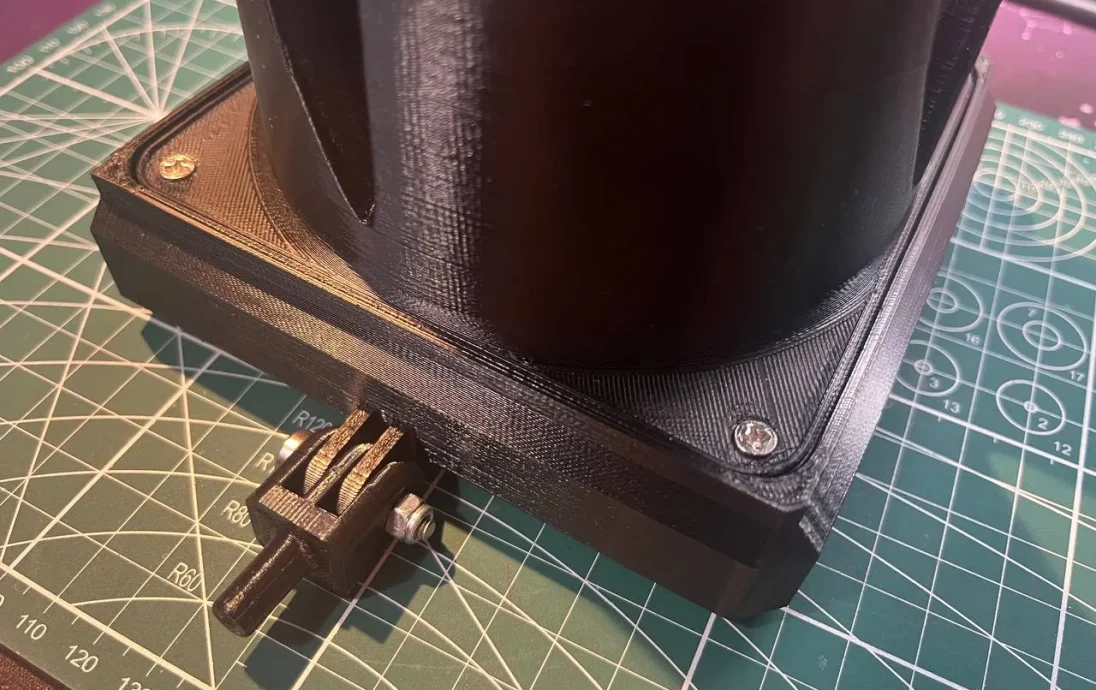

В корпусе имеется крепление ESP32-C3; макетная плата защелкивается в держателе (может быть, ее трудно вставить, но держится хорошо). В корпусе также есть место для проводов и преобразователя логических уровней, а также крепление в стиле GoPro. Печатает с поддержкой закругленных углов и крепления ESP32.

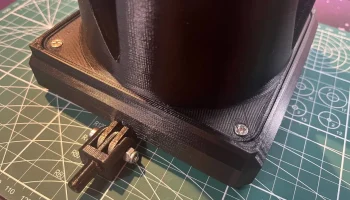

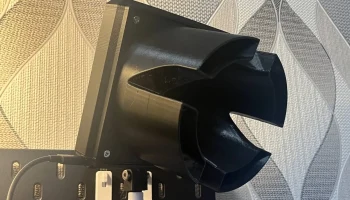

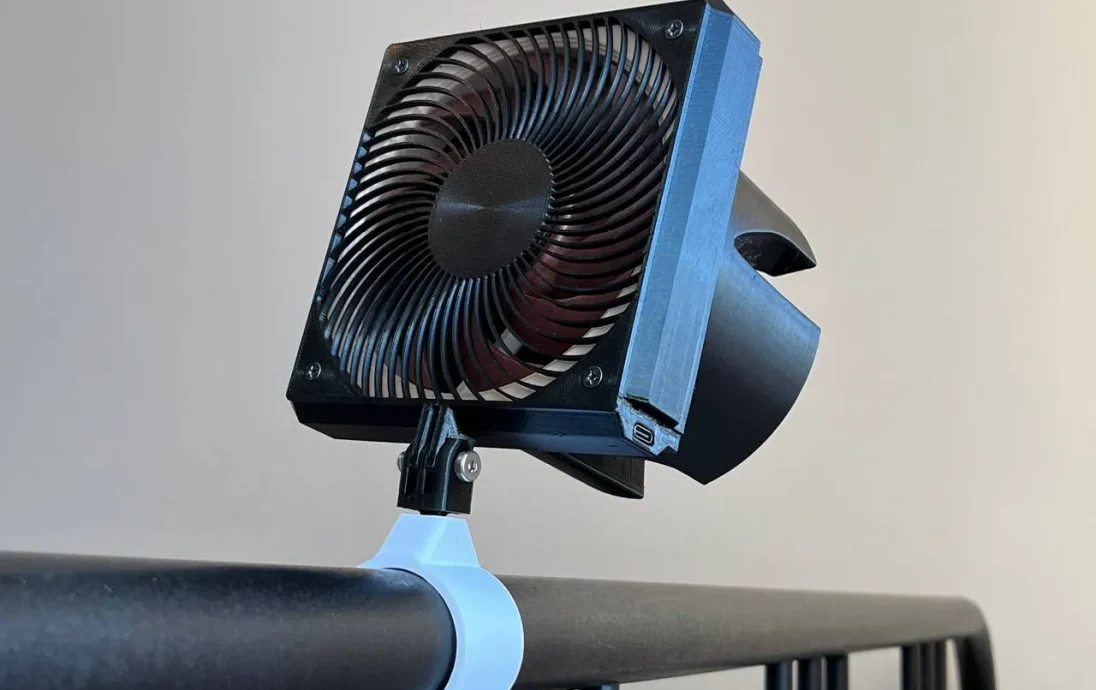

Также можно распечатать крепление (распечатать в перевернутом виде). Я сделал его съемным, чтобы использовать его с держателем IKEA Skadis, который я сделал, и с насадкой для кровати (входит в комплект, отпечатки сбоку с оп��рами для отверстий).

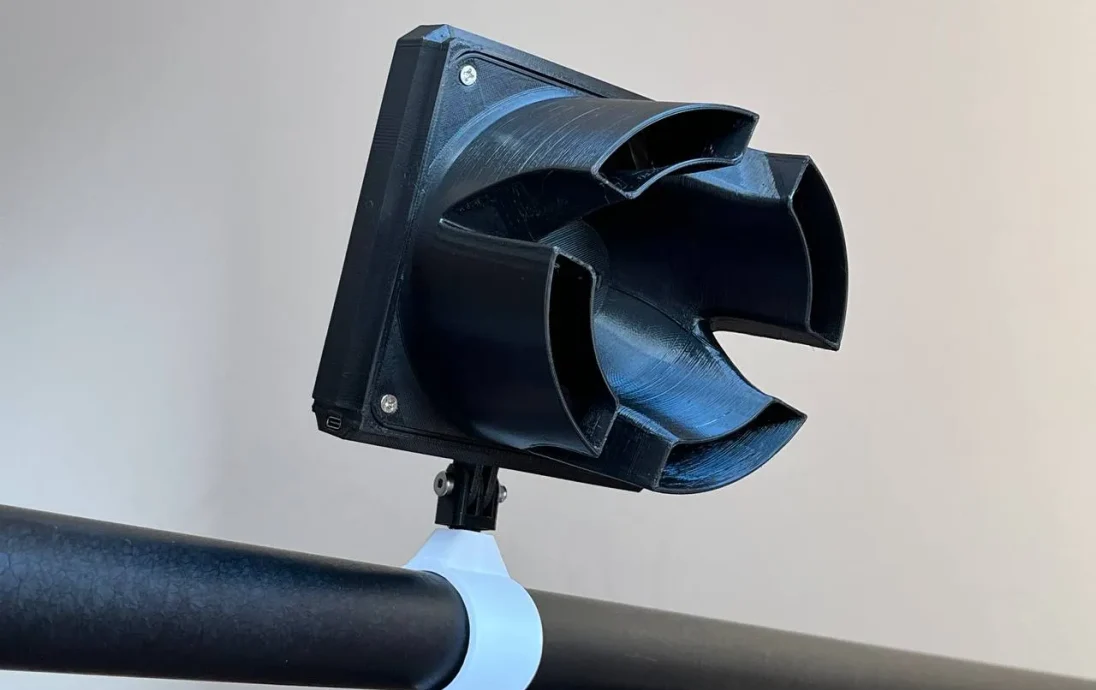

Я также использовал официальный усилитель воздушного потока NV-AA1-12, но его можно использовать и без него.

Кроме того, я также включил свою конфигурацию ESPHome; имеет управление вентилятором и считывает скорость вращения — esphome-web-865594.zip (YAML не поддерживается, поэтому заархивировал).

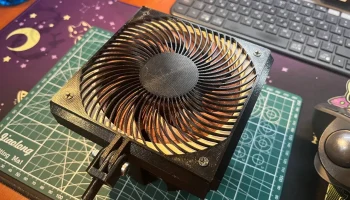

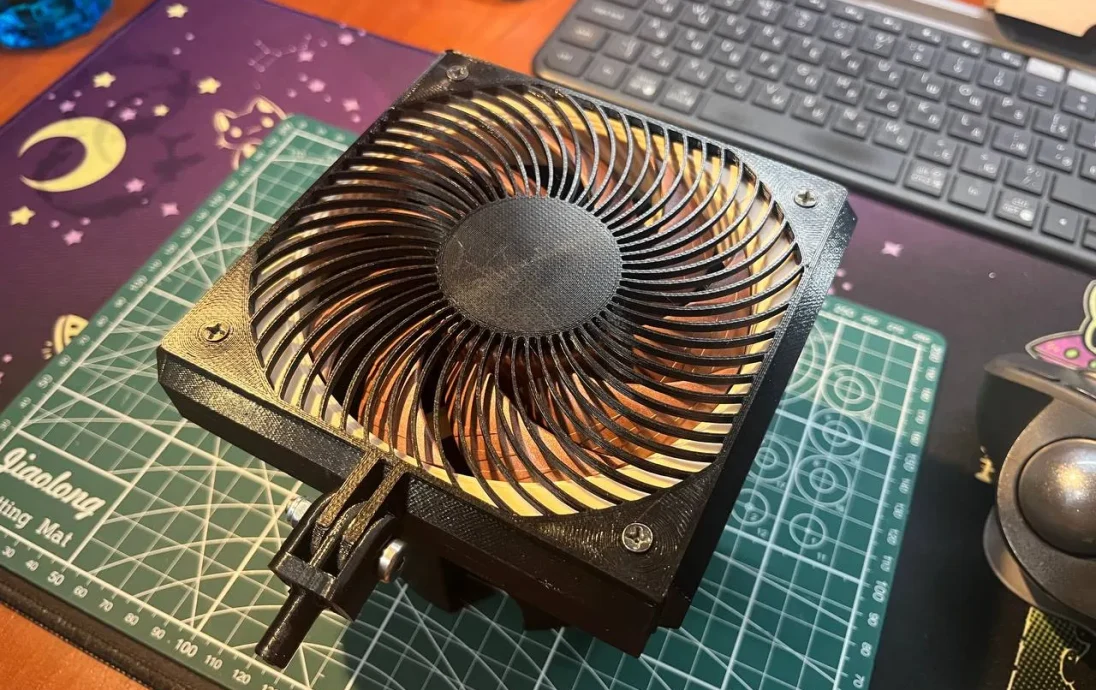

ОБНОВЛЕНИЕ 27.07.2024: выложил v2 кейса. Адаптирован для печати без подставок (с перемычками). У него более толстая решетка, поэтому между линиями есть заполнение, чтобы сделать его прочнее (не используйте генератор стен Арахны, если вы хотите заполнить между двумя линиями решеток).
