Параметрический ремикс настольного органайзера Ultimate V...

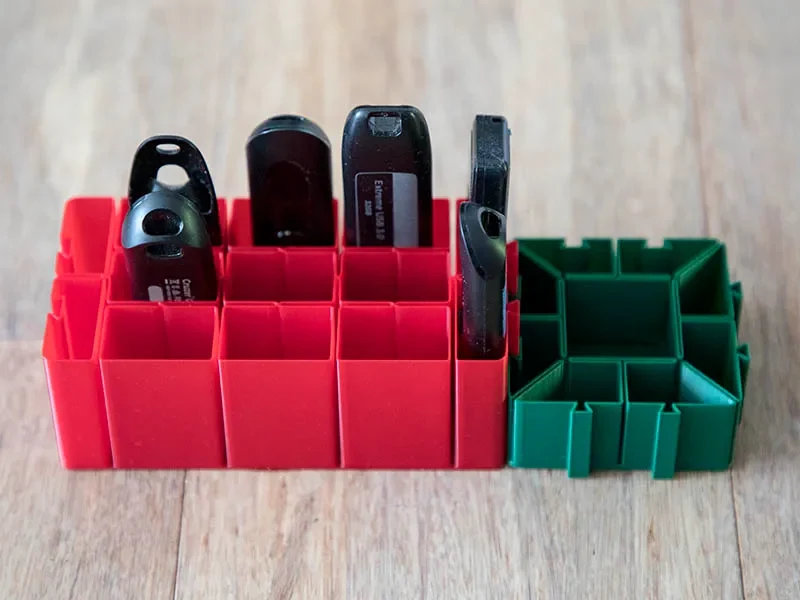

Обновление от 30 ноября 2023 г.: USB-держатель стал жестче за счет возможности регулировать ширину срезов спирали до 0,5 мм вместо исходной ширины 1,0 мм. Вы также можете настроить эту ширину. Я мог бы сделать переменную разную ширину, но для этой цели, похоже, они подходят. USBHolderDoveTail_Rev6.scad и USBHolderDoveTail_Lip_40mmHt_Rev6.stl — это обновленные файлы.

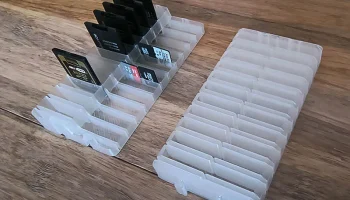

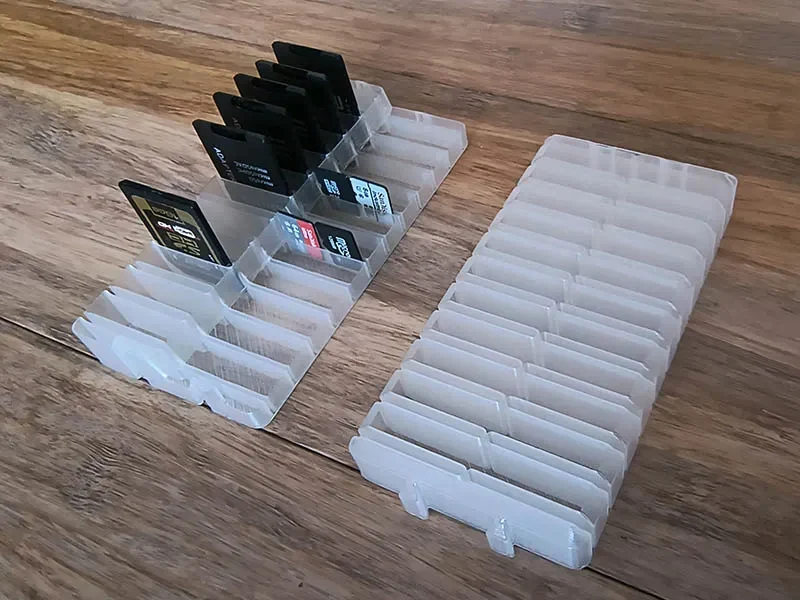

Обновление от 08.11.2023: добавлен органайзер для SD-карт и органайзер для ка��т SD и Micro SD. Вы можете перевернуть их вверх дном, и они не должны выпасть. Для начала я использовал стиль USB в качестве шаблона. Файлы:
SD_CardHolderDoveTail_Rev11.scad и SD_CardHolderDoveTail_Rev11.stl
SD_MicroSD_CardHolderDoveTail_Rev10.scad и SD_MicroSD_CardHolderDoveTail_Rev10.stl
Обновление от 01.11.2023: Кто-то на другом форуме упомянул, что печать в режи��е вазы позволяет получить больше прочности, добавив кромку вверху, поэтому я добавил необязательный Top_Lip = 0; //1 = создать верхнюю губу. Я также выполнил еще немного тригонометрических расчетов для шестиугольника, восьмиугольника, додекагона и треугольной призмы, чтобы добавить радиус скругления к их вершинам. Если вам все еще нужен острый угол, используйте что-то вроде Rnd_Rad = 0,001; Внешние хвосты «ласточкин хвост» теперь имеют сужающийся конец вверху, что придает лучший переходный вид, особенно с конусом верхней кромки. Я удалил старые исходные файлы OpenSCAD. Я также включил пару изображений, показывающих размеры с расчетными переменными для скруглений радиуса шестиугольника. Это аналогичные расчеты для других фигур.

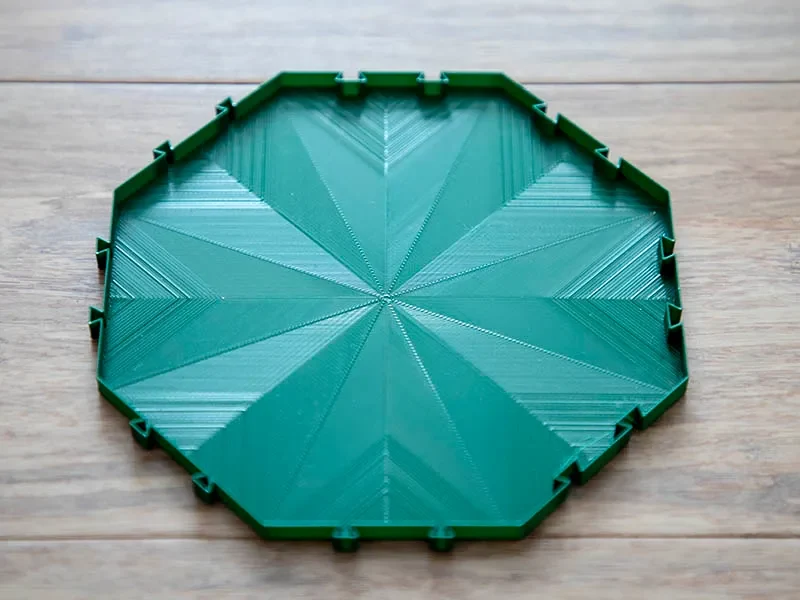

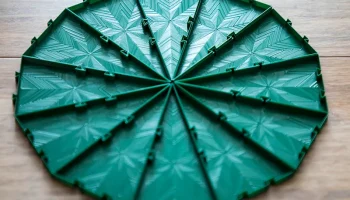

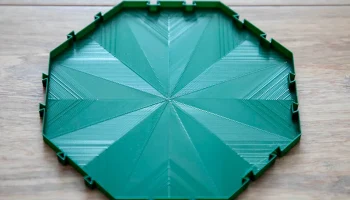

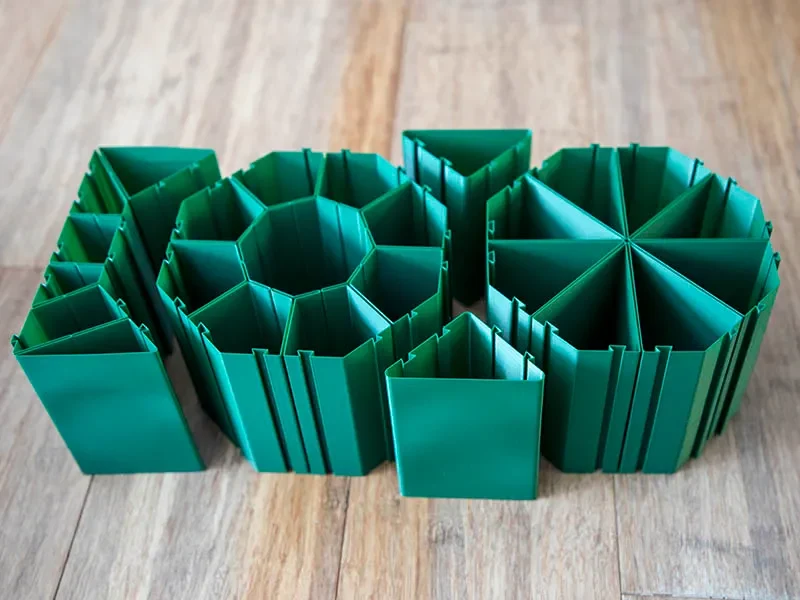

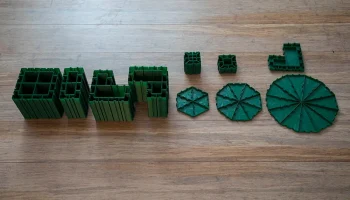

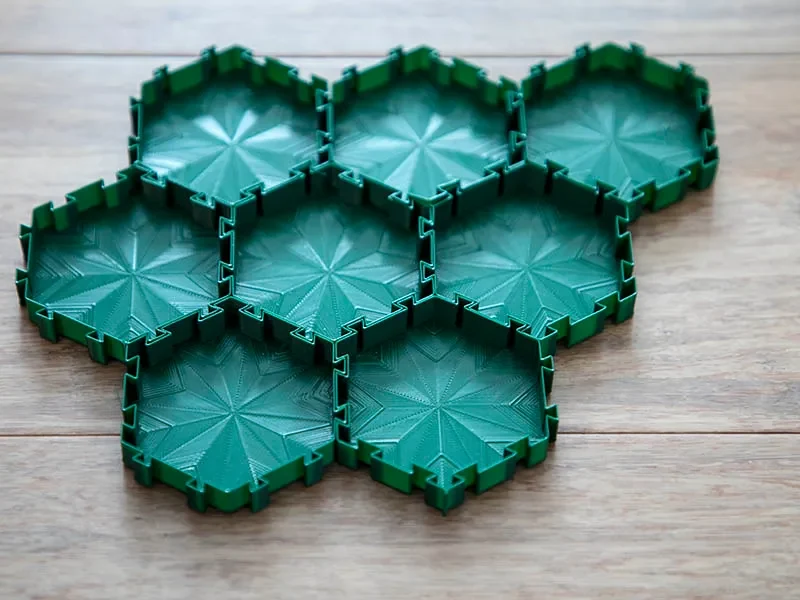

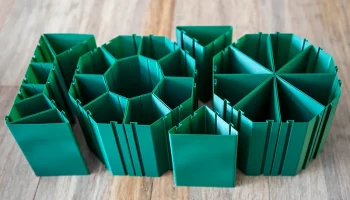

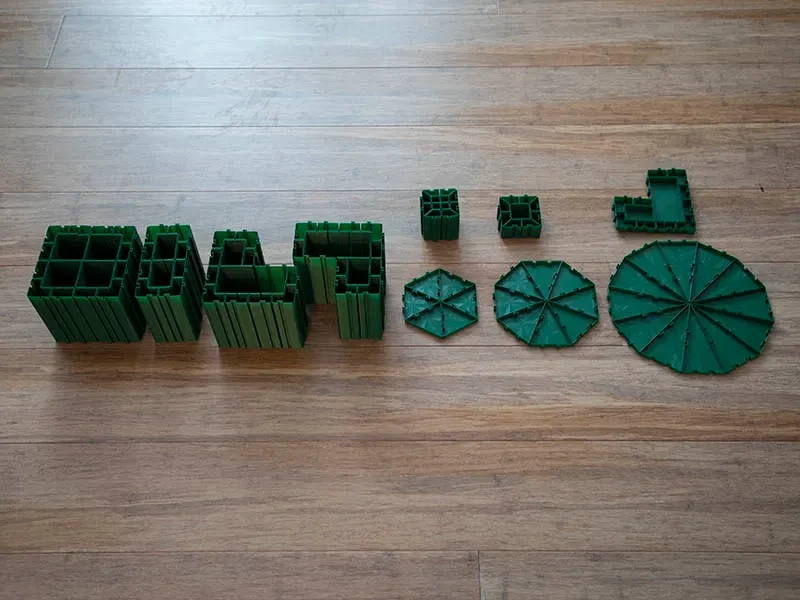

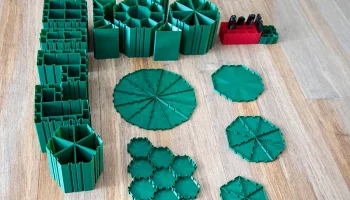

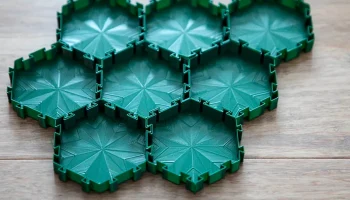

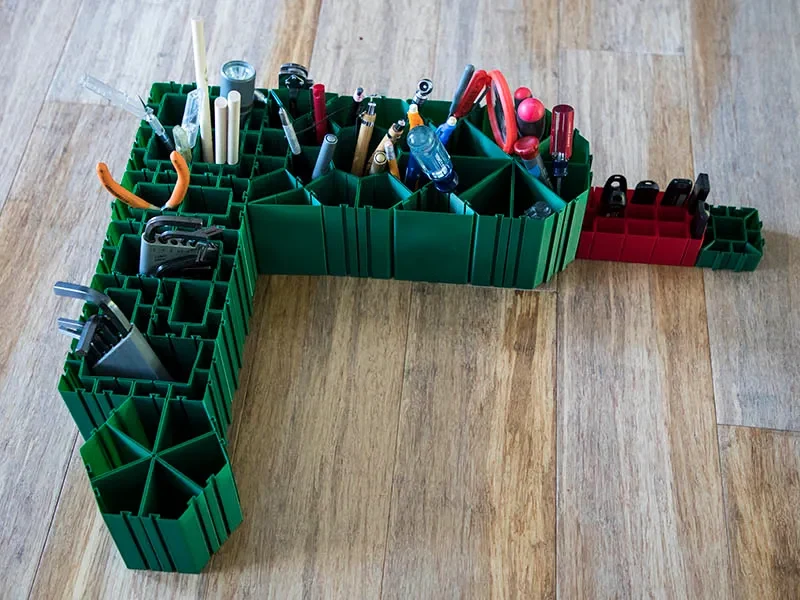

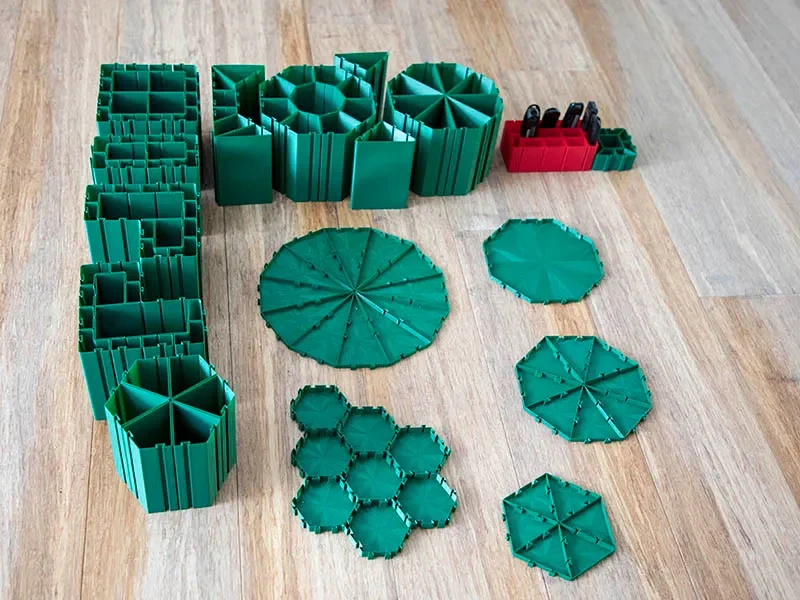

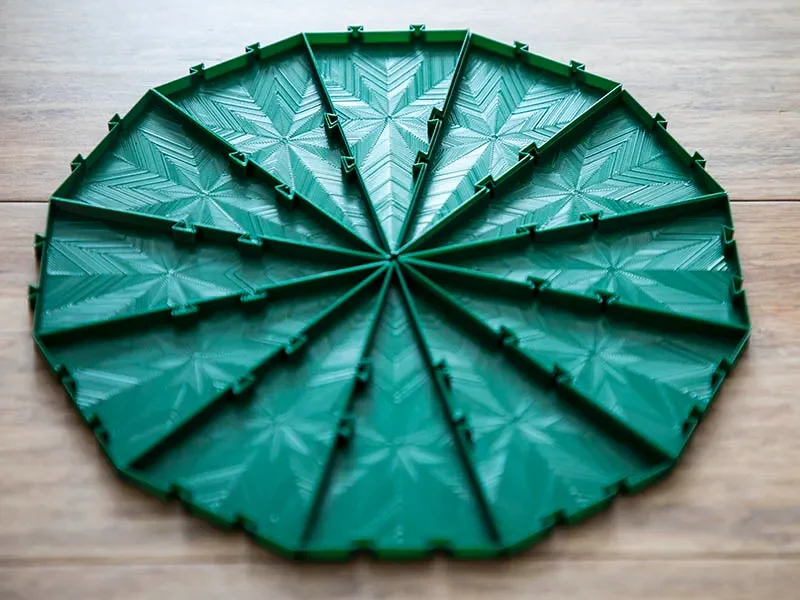

Первоначально я сделал этот ремикс, чтобы учесть различные допуски в ��оединениях «ласточкин хвост». Допуск 0,2 мм — это то, что мне подошло лучше всего. Затем я решил поиграть с добавлением большего количества отдельных слотов в каждой части и при этом сохранить печать в режиме вазы. Я сохранил расстояние 20 мм между соединениями «ласточкин хвост», но это также можно изменить. Я также изменил внешние размеры с 24, 48 и 96 мм на 27, 54 и 108 мм. Это дало мне немного больше места для изготовления внутренних п��орезей. В дополнение к формам, использованным в дизайне, который я переделал, я добавил шестиугольник, восьмиугольник, двенадцатиугольник и пару переходных фигур. Я напечатал все свои в режиме вазы с высотой слоя 0,28, соплом 0,4 мм и тремя нижними слоями. Я использовал спираль октаграммы для верхнего слоя более короткого шестиугольника и других фигур.

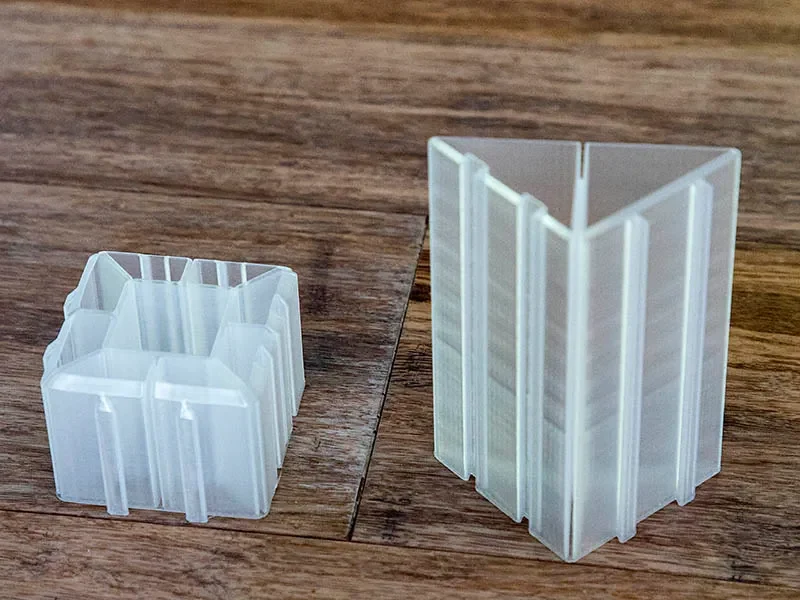

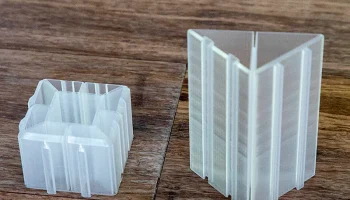

У меня есть тестовые отпечатки с допусками на соединение «ласточкин хвост» 0,1, 0,15, 0,20, 0,25 и 0,30 мм. Я сделал это так, чтобы вам нужно было распечатать только один из них и просто использовать пару кусачек для проволоки, чтобы разрезать их на части. Обязательно распечатайте их в режиме вазы и на любой высоте слоя, которая вам нравится. Эти файлы:
TestDoveTail_0_1mmTol.stl
TestDoveTail_0_15mmTol.stl
TestDoveTail_0_2mmTol.stl
TestDoveTail_0_25mmTol.stl
TestDoveTail_0_3mmTol.stl
Все остальные загруженные файлы STL нарисованы с допуском 0,2 мм между ласточкиными хвостами. Я также включил исходные файлы OpenSCAD, если вы хотите использовать другие параметры или настроить их по своему вкусу. Изначально мне нужно было закрыть зазор между внутренними стенами, и PrusaSlicer это не понравилось, но расширение зазора решило проблему.
