Чехол Hackerbox 0089 WiSpy

Я создал этот чехол для проекта Hackerbox 0089 WiSpy.

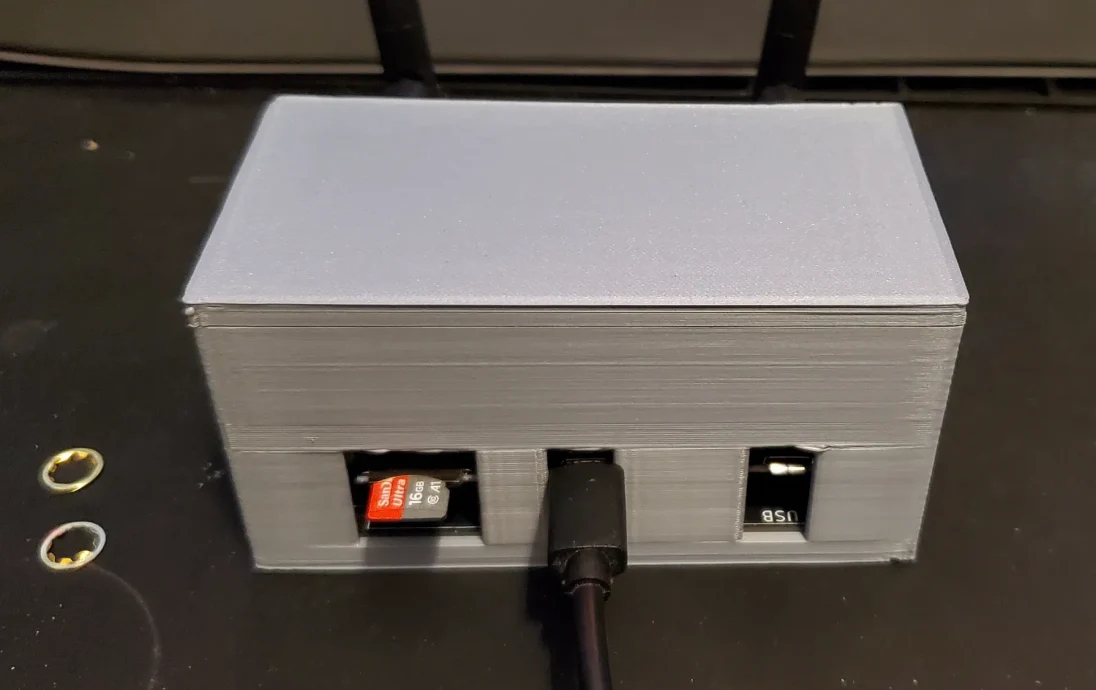

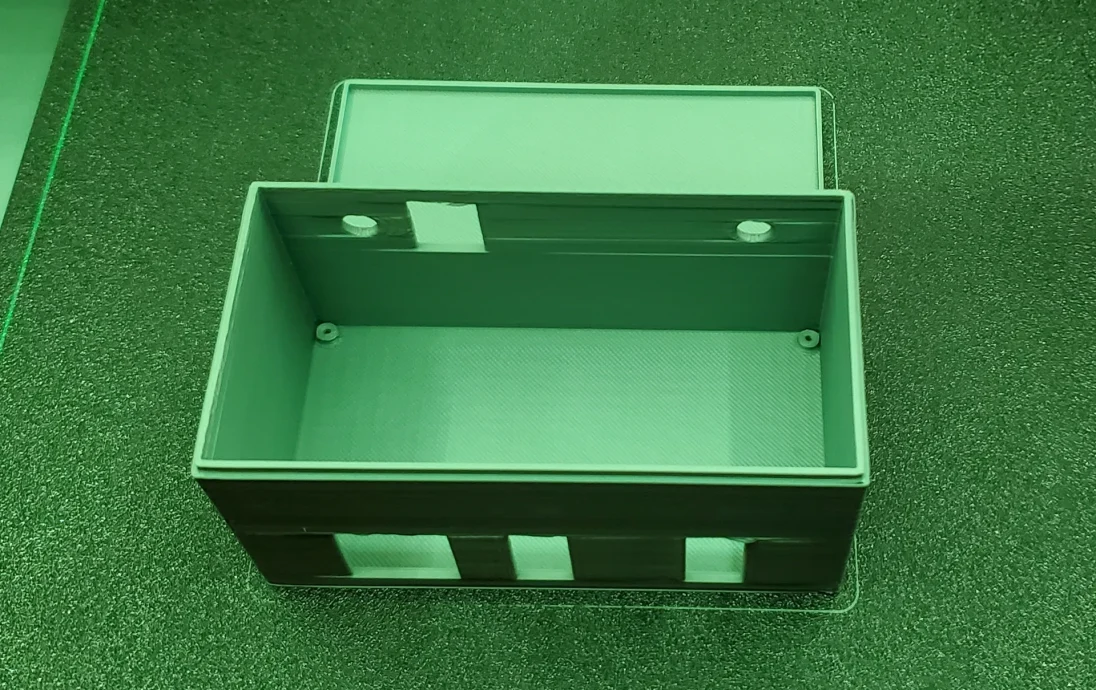

Поскольку я использую разъемы, а не монтирую компоненты непосредственно на печатную плату (чтобы я мог менять и/или повторно использовать компоненты), они располагаются немного выше. Я спроектировал отверстия корпуса для карты MicroSD и двух портов USB с учетом использования любого метода (монтаж на печатной плате или в гнезде).

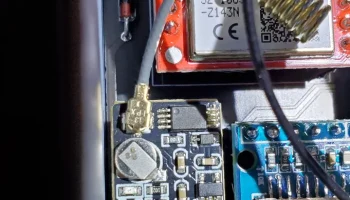

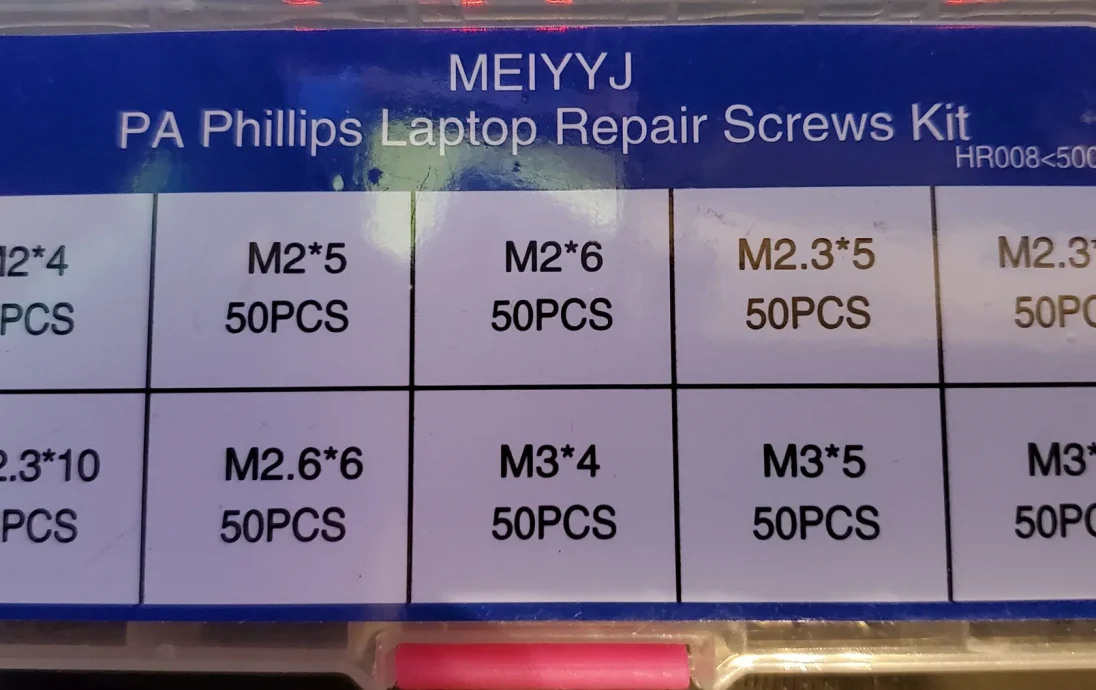

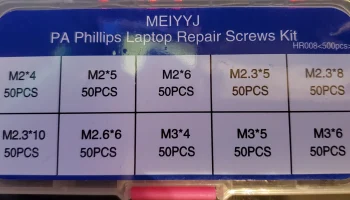

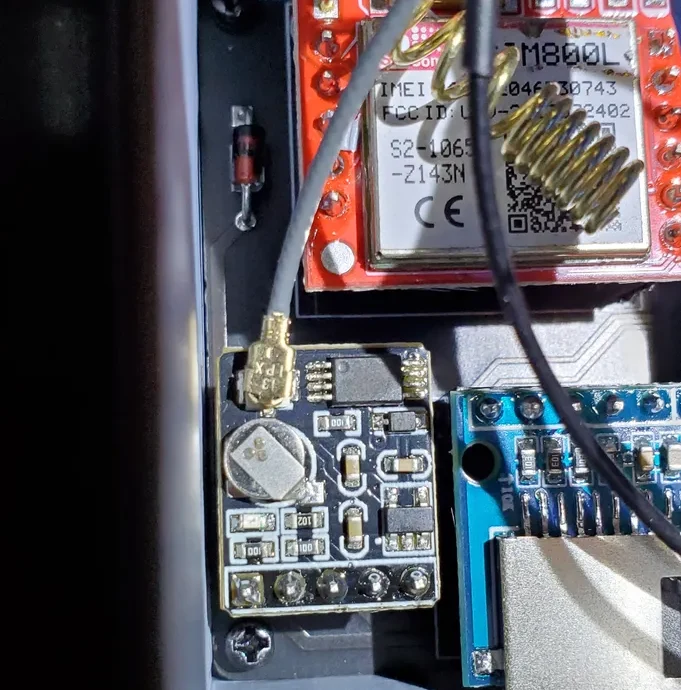

В корпусе имеются винтовые крепления для печатной платы, которые вполне подходят для винтов Phillips M2*5 (используе��ых для ремонта ноутбуков) (см. изображения).

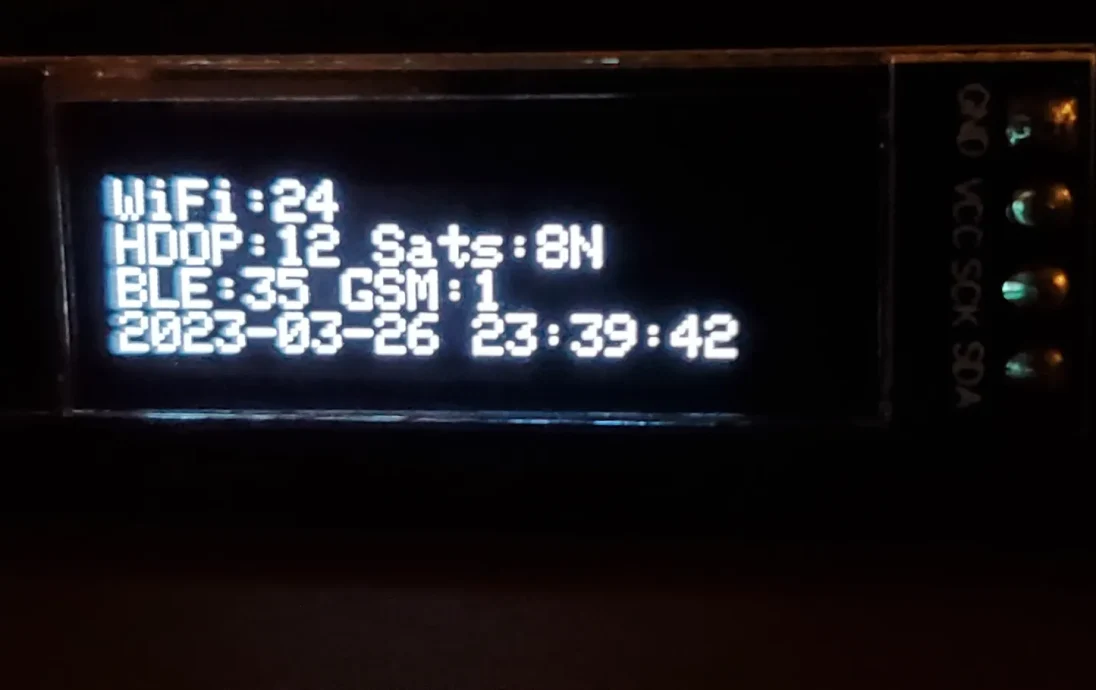

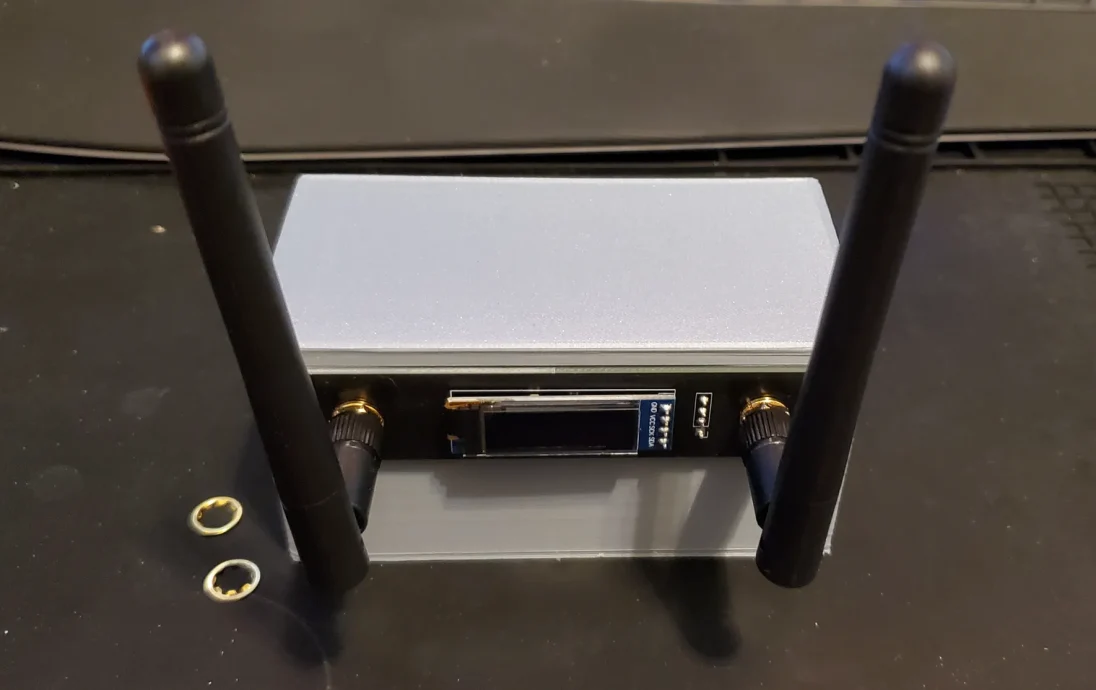

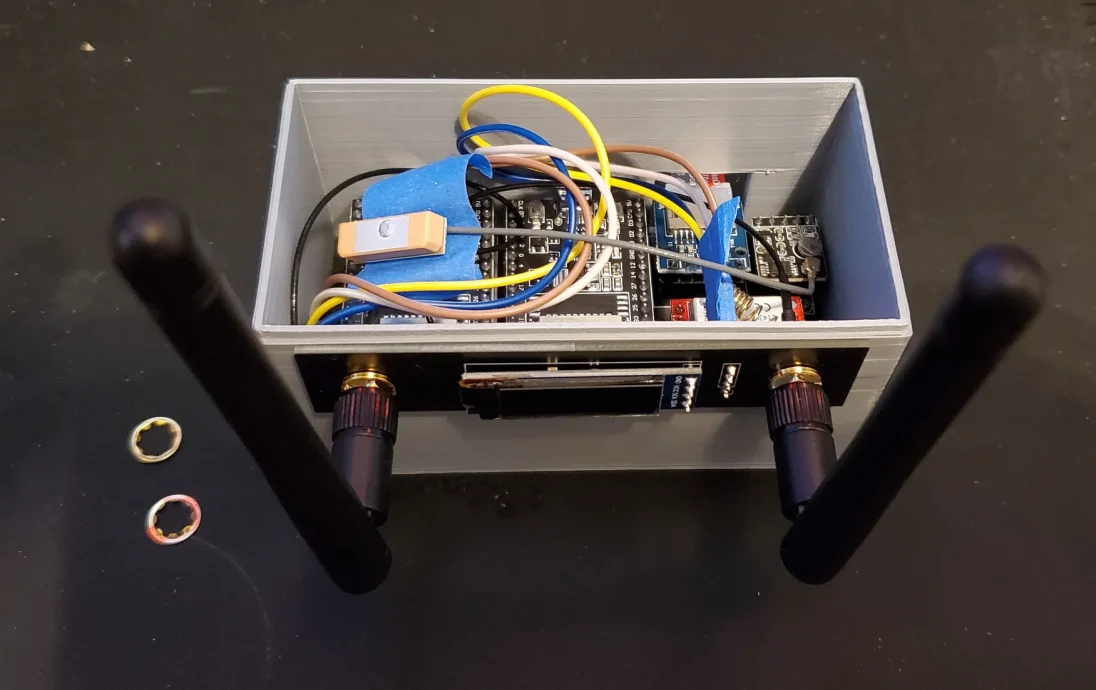

Меньшая печатная плата, входящая в состав проекта, содержит OLED и две антенны, поэтому корпус был разработан для установки непосредственно на переднюю панель. Я отказался от двух стопорных/фрикционных шайб, но по-прежнему использовал две шайбы высокого давления, чтобы хватило гнездового разъема для подключения антенн.

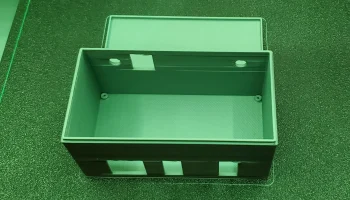

Я использовал Inland PLA Pro (аналог PLA+), напечатанный толщиной 0,2 мм с заполнением 30%. Никаких опор.
