Держатели Gridfinity для креплений Cleco (режим "Ваза")...
Идея их создания возникла после того, как вчера я напечатал другой держатель для клеко Gridfinity, который доступен здесь, на Printables. Я подумал, что это отличная модель и хорошо спроектирована, но я также определил несколько изменений, которые хотел бы внести, поэтому планировал разработать свою собственную версию, когда у меня появятся руки. По стечению обстоятельств в это же время (на другом принтере) я печатал лоток для перезарядки картриджей, предназначенный для печати в режиме вазы. Это натолкнуло меня на идею попытаться создать держатель для клеко для Gridfinity, который можно было бы печатать в режиме вазы.
Большой респект @brass_ring, который опубликовал так много потрясающих лотков для перезарядки, коробок для патронов и т. д. Никогда не проектируя ничего специально для режима вазы, я изучил модель его лотка, которую только что напечатал, чтобы узнать, что нужно сделать.

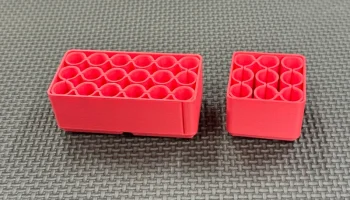

В итоге я создал две разные модели. В первом используются два квадрата сетки и предусмотрено место для магнитов, поскольку самоочевидно, что Gridfinity всегда должна проектироваться с возможностью приема магнитов. Который должен быть по размеру для прессовой посадки. Как и другие мои модели Gridfinity, здесь используются магниты 6х3. Хорошей новостью является то, что он упаковывает 18 клекос в 2 квадрата. Недостаток, и он серьезный, заключается в том, что из-за особенностей работы баз Gridfinity режим вазы не может запуститься, пока вы не подниметесь выше места, где он соединяет два квадрата. Это означает, что общее количество используемых нижних слоев должно равняться 5,8 мм, что составляет 20 нижних слоев при высоте слоя 0,3 мм. Фу. Это отнимает много времени и расточительно расходует нить (потому что вся она должна быть сплошного заполнения), но если ваша слайсер настроена правильно, он печатает нормально, и я думаю, что он мне нравится больше, чем вторая м��дель. Потому что магниты.
Для второй модели я сократил ее до одного квадрата сетки и исключил магниты. Это позволяет использовать более разумное количество нижних слоев; Я бы предложил число, равное 1,20 мм, то есть 4 нижних слоя при высоте слоя 0,3 мм. Два из них печатаются за меньшее время и используют меньше матер��ала, чем один из двух квадратных модулей.
Я бы рекомендовал печатать любую модель, используя сопло не менее 0,6 мм и высоту слоя 0,3 мм. Установите ширину экструзии не более 1,20 мм. Когда я попробовал нарезать при ширине экструзии 1,30 мм, Prusaslicer выдал ошибку, которая исчезла при ширине экструзии 1,20 мм. Если вы печатаете двухквадратную модель с магнитами, обязательно используйте нижние слои общей толщиной 5,8 мм.

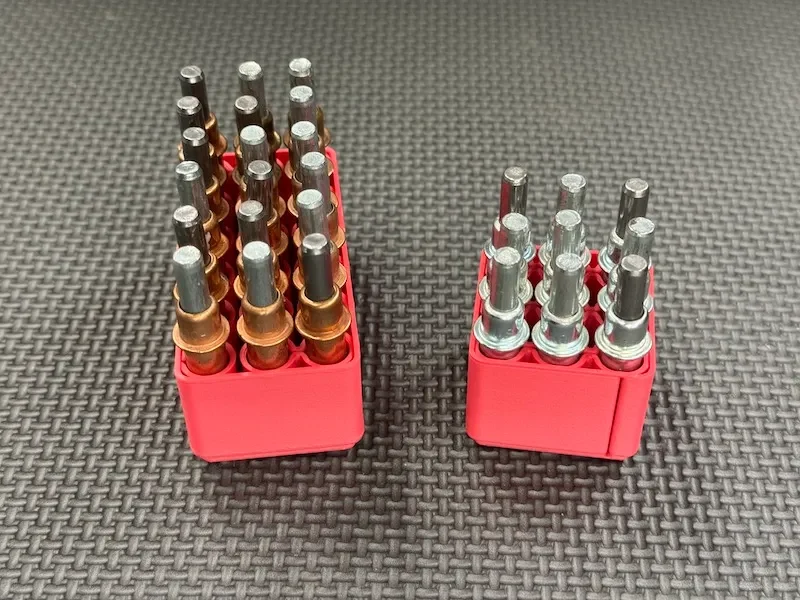

Я напечатал обе показанные модели с использованием матового красного PLA Overture на модернизированном Bear Mk3S+ и соплом 0,6 мм, высотой слоя 0,3 мм.

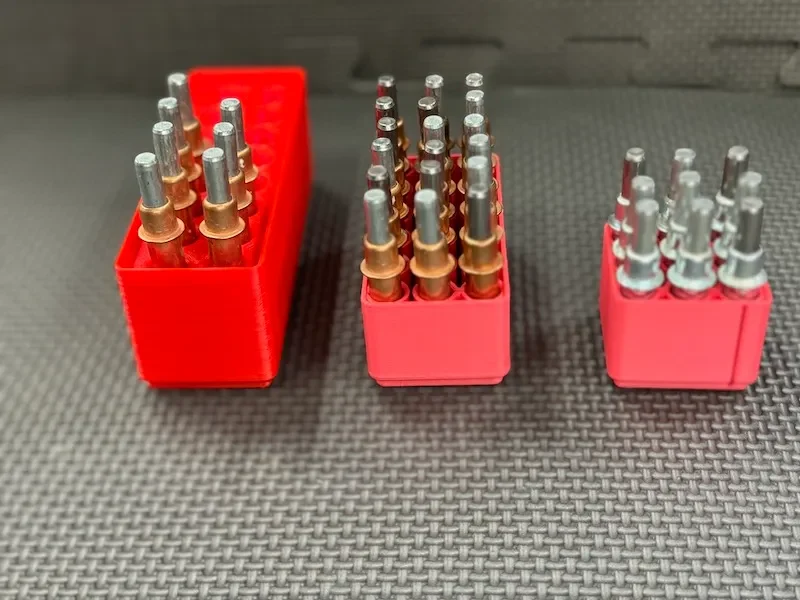

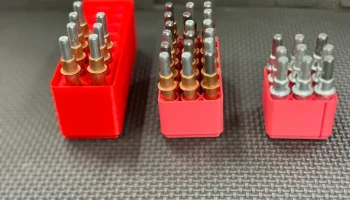

Если кому-то интересно, модель слева на третьем рисунке — это держатель для клеко другого пользователя, который я изначально распечатал. Эта фотография размещена для сравнения, главным образом потому, что на ней видна разница в высоте между ней и моими. Если вы храните их в ящике с ограниченной высотой, одноквадратная модель обеспечит вам лучший вертикальный зазор.
