Прозрачные параметрические украшения/контейнеры в режиме ...

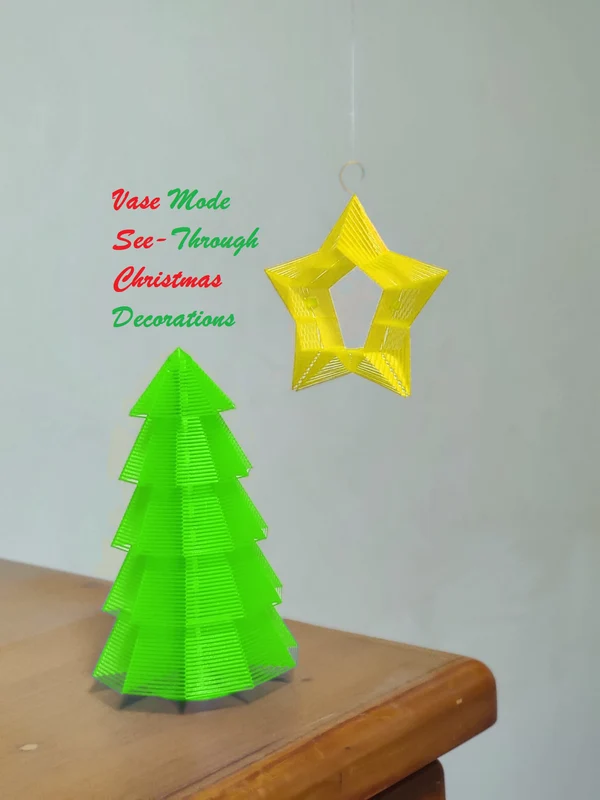

Эта модель основана на усиленном прозрачном контейнере в режиме вазы, который можно увидеть в моей последней модели. Моя цель на этот раз — в первую очередь раздвинуть границы и определить, как можно создавать наклонные и неправильные формы с эффектом прозрачности, а также попрактиковаться в создании параметрической модели, чтобы ее можно было настроить в соответствии с машиной и потребностями пользователя. Поскольку это было разработано в рамках рождественского конкурса, примеры моделей выполнены в рождественской тематике (например, контейнер/украшение для рождественской елки и украшение в форме звезды), но вы, вероятно, могли бы использовать это, чтобы создать что-то более интересное.

Есть 2 дизайна: Starblock и TreeBlock. Звездчатый блок имеет толстую стенку, которая постепенно сужается к одному краю вверху, в то время как Древовидный блок разделяет внутреннюю и внешнюю стороны и позволяет пользователю сужать внешнюю боковую стенку.

Есть 3 способа использовать эту модель в качестве контейнера. Один из них похож на обычный контейнер, где стенка состоит из двух слоев, а хранилище находится в центре. В этом сценарии используйте StarBlock, включите нижний слой и отключите кончик. Затем вы можете добавить отверстие для центральной оси, чтобы вставить бревно.

Во втором случае полость стены используется в качестве хранилища. В этом сценарии сделайте внутренний наконечник/вогнутость TreeBlock как можно меньшим и вставьте стержень в центр. Стенки этой версии намного слабее, так как в качестве стенки выступает только один слой нити. Однако таким образом легче увидеть сквозь контейнер.

Наконец, вы можете просто использовать один StarBlock/TreeBlock в качестве лотка. Просто отключите центральное отверстие.

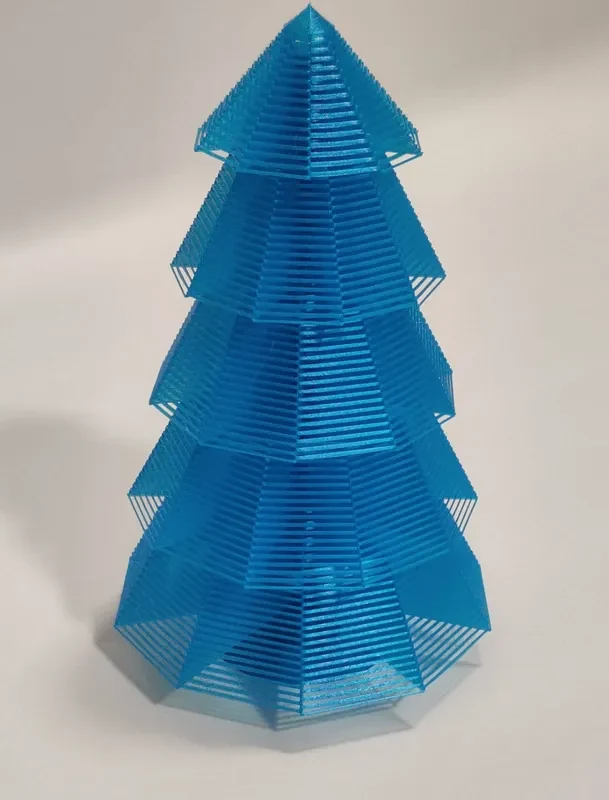

Для украшения рождественской елки я взял за основу простой десятиугольник, но его можно изменить, чтобы он имел больше точек/звезд. Обратите внимание, что для звездного блока у меня есть. Это может быть приемлемо или недопустимо, в зависимости от конструкции. Я также отключил нижнюю часть для модели .3mf. Это не совсем актуально для отпечатков меньшего размера, но для отпечатков большего размера вы можете либо оставить нижнюю часть в качестве контейнера, либо удалить ее, чтобы использовать меньше нити. Вал немного меньше отверстия, и блоки могут свободно вращаться. Возможно, вы захотите использовать другую форму отверстия для разных результатов.

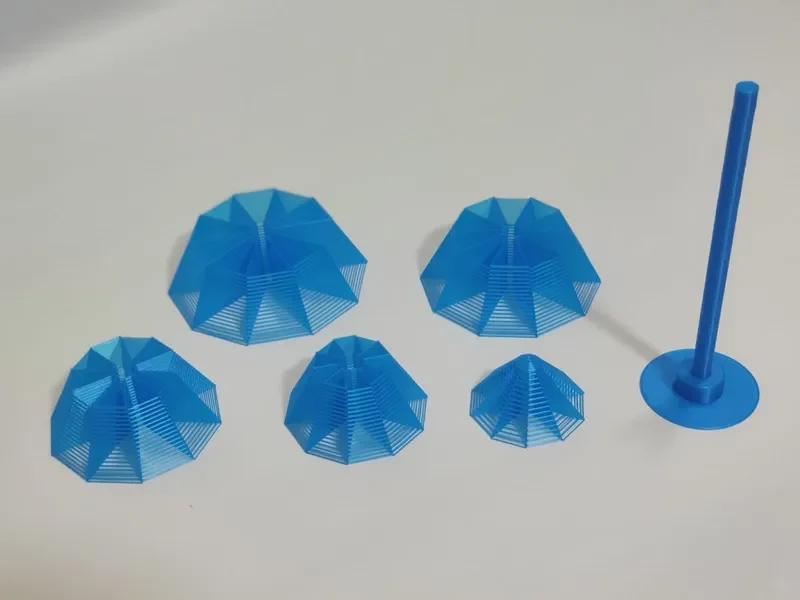

Я включил простую модель шахты, которая будет действовать как бревно, но вы можете создать свою собственную, если вам нужны разные ярусы.

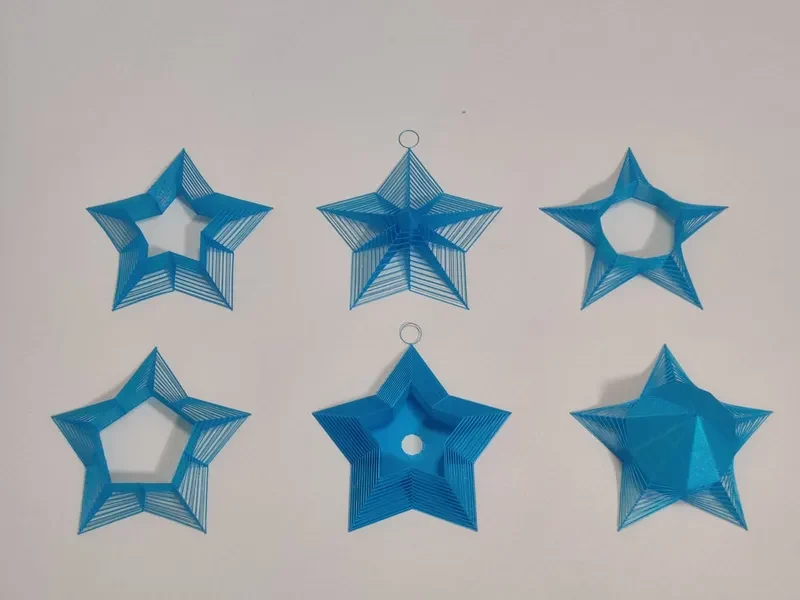

Что касается украшения в виде звезды, вы можете либо не иметь петли и использ��вать ее в качестве топпера, либо добавить петлю и использовать ее в качестве подвесного украшения. Обратите внимание, что максимальная толщина петли составляет два слоя. Понятия не имею, почему это так, но он должен быть достаточно сильным, чтобы повеситься, если вы будете осторожны. Более толстая ширина экструзии должна помочь. Вы также можете использовать модель зажима, чтобы соединить две звезды вместе, хотя я рекомендую создать собственный заж��м на основе размера вашей звезды.

Ниже приведен список параметров, которые можно настроить.

Объяснение параметра F3D
OuterTipBottom Расстояние от центра до внешнего кончика звезды снизу.
OuterConcaveBottom Расстояние от центра до внешней вогнутости звезды снизу.
OuterTipTop (эксклюзивно для Treeblock) Расстояние от центра до внешнего кончика звезды сверху.
OuterConcaveTop (эксклюзивно для Treeblock) Расстояние от центра до внешней вогнутости звезды сверху.
InnerTip Расстояние от центра до внутреннего кончика звезды.
InnerConcave Расстояние от центра до внутренней вогнутости звезды.
LayerWidth Ширина экструзии принтера
LayerHeight Высота слоя принтера
LayersPerStack Количество слоев перед чередованием зазора
NumberOfPoints Количество точек звезды
Высота Высота от нижнего до верхнего края контейнера.
BtmLayerДа1Нет0 Включить (1) или отключить (0) сплошной нижний слой. Также необходимо настроить в настройках слайсера.
BottomNumberOfLayers Количество слоев, образующих сплошной нижний слой.
CenterHoleДа1Нет0 Включить(1) или отключить(0) отверстие в центре. Будет работать только в том случае, если включен нижний слой.
HoleTipRadius Расстояние от центра до кончика звезды отверстия
HoleConcaveRadius Расстояние от центра до вогнутости звезды отверстия
