Чехол openDTU с дисплеем для Lochrasterplatinen (быстрая ..

Ein simples und schnell zu druckendes Gehäuse für eine openDTU.

Я хотел бы установить openDTU для HM-600 на более низкой плате. ESP32 не используется в Gehäuse, включая Funkmodul и Display.

Справочный список:

Folgende Componenten habe ich verwendet (Bestellt bei eurem Händler eures Vertrauens — die Links sindlediglich als Hilfestellung gedacht):

Punktrasterplatine 378 Контакт https://www.pollin.de/p/punktrasterplatine-378-kontakte-5-stueck-442530
0,96 Zoll OLED SSD1306 Дисплей I2C 128 x 64 пикселей, совместимый с Arduino и Raspberry Pi https://www.azdelivery.de/products/0-96zolldisplay
Комплект разработчика ESP-32 C V4 https://www.azdelivery.de/products/esp-32-dev-kit-c-v4
NRF24L01+ PLUS — Фанкмодуль 2,4 ГГц https://www.makershop.de/module/funk/2x-nrf24l01/

Es gibt tausend und einen Weg eine openDTU einzurichten. Ohne jegliche Gewähr — So bin ich vorgegangen:

Eine Gut Verständliche Anleitung inkl. der richtigen Verkabelung gibt es auf diesem Блог: https://blog.helmutkarger.de/balkonkraftwerk-teil-8-opendtu-und-ahoydtu-fuer-hoymiles-wechselrichter/

Лётен

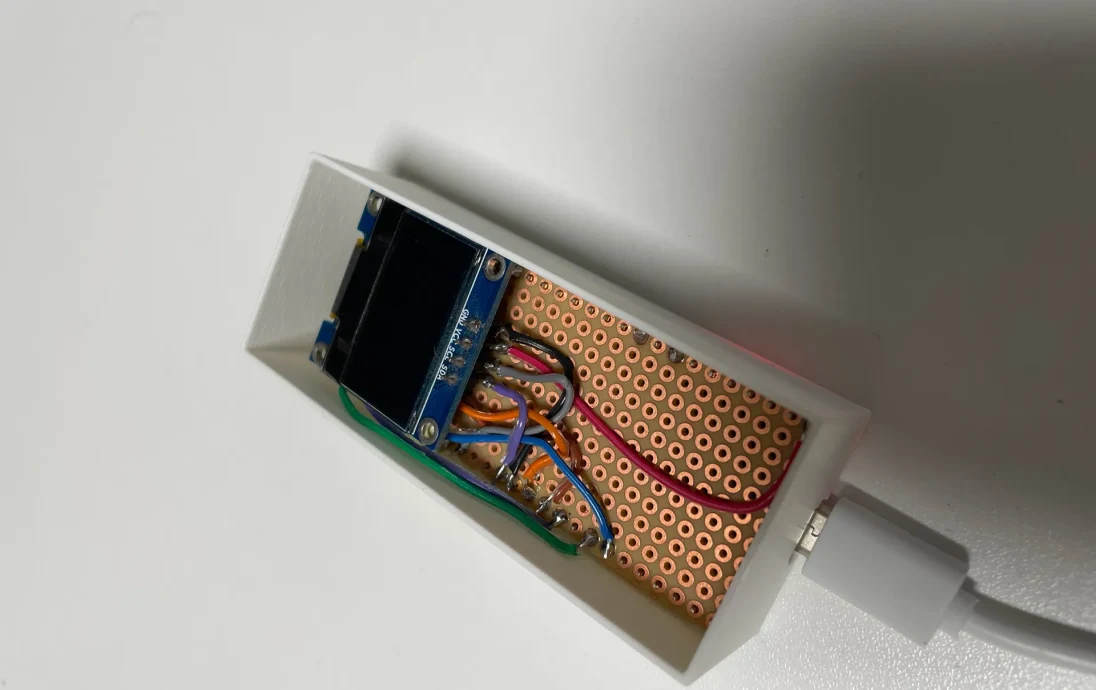

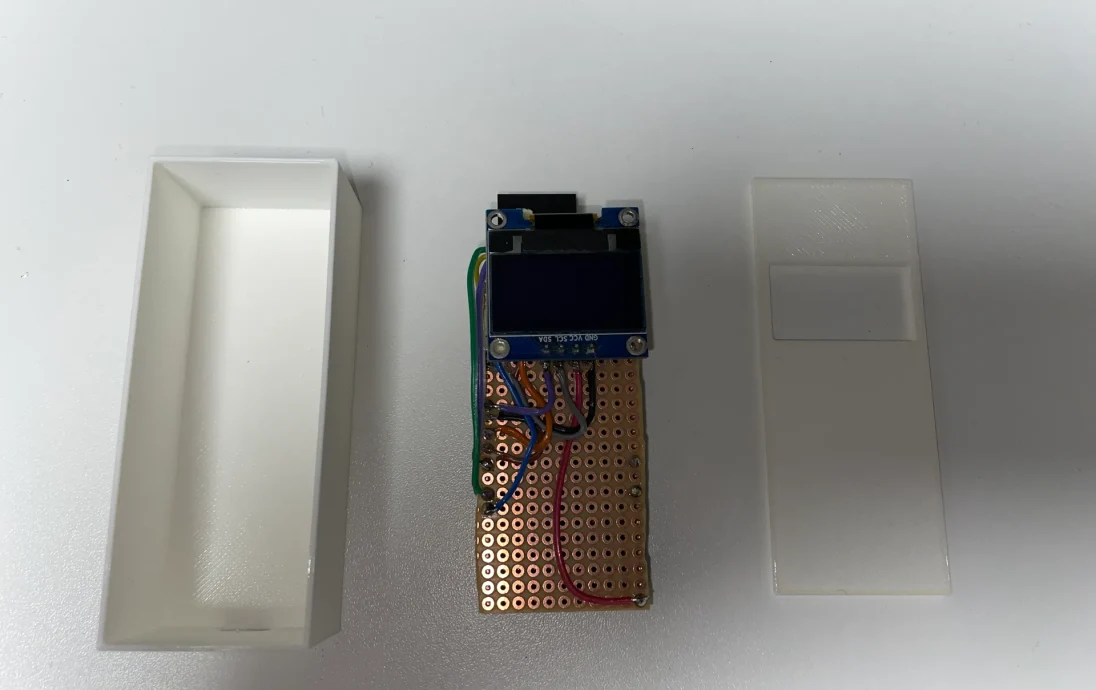

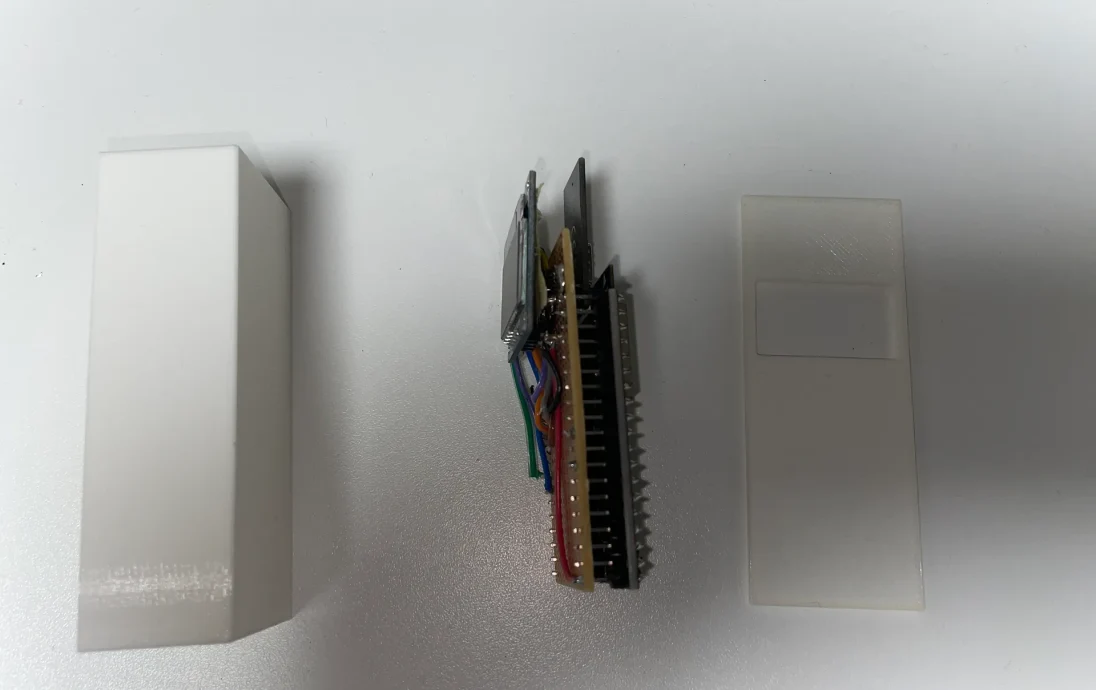

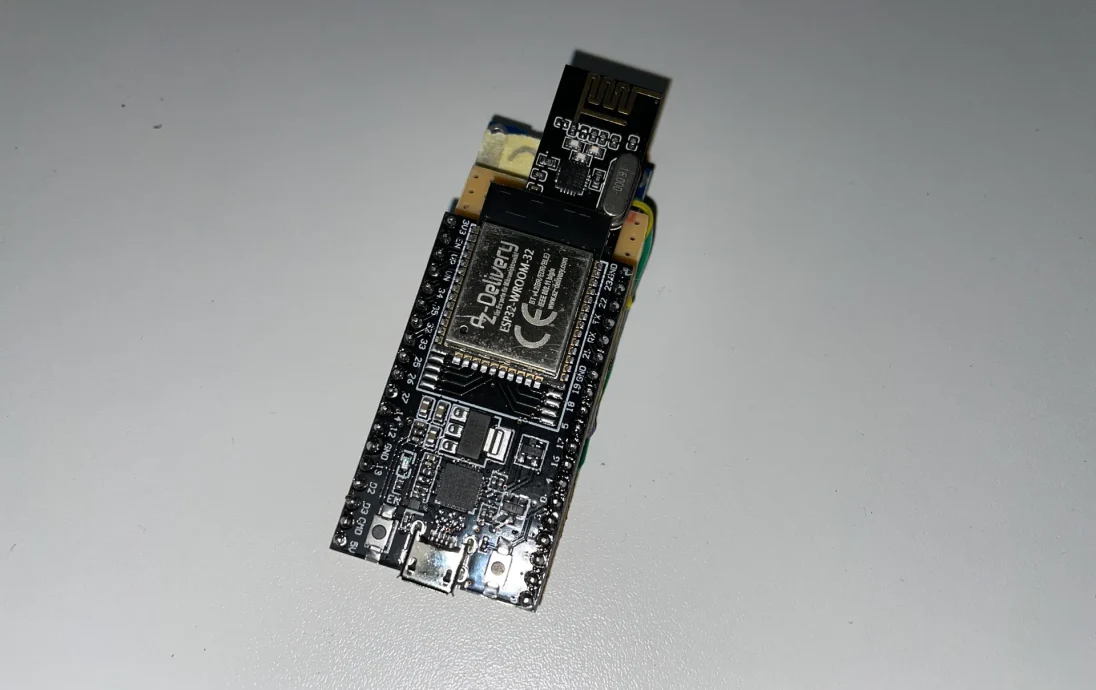

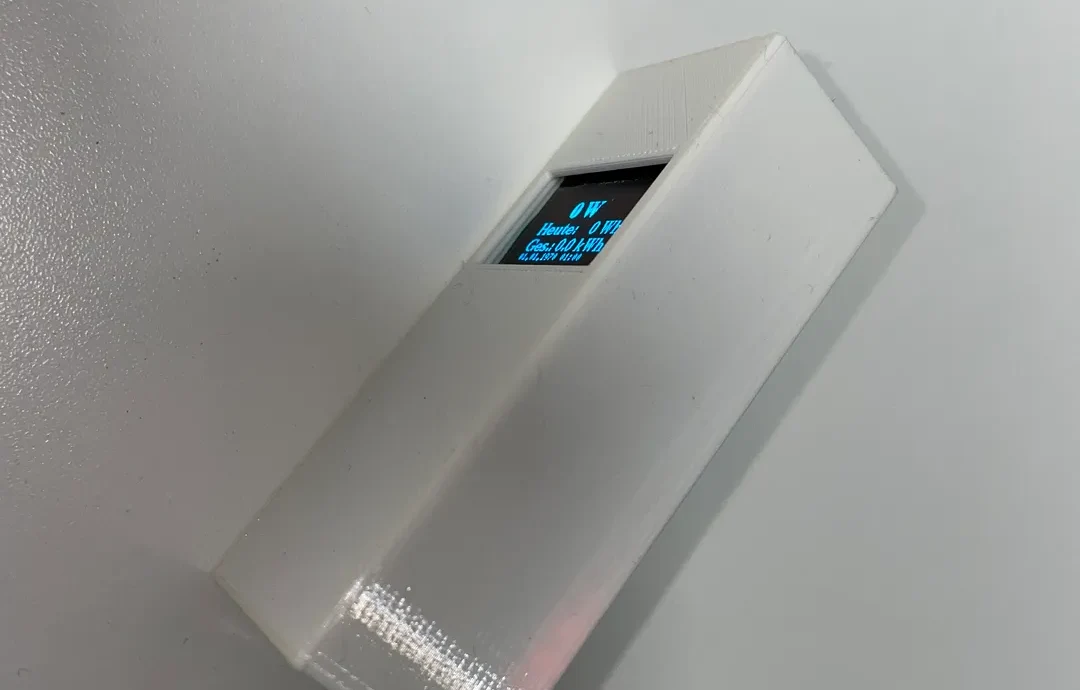

Siehe meine Bilder.

openDTU flashen (с.блог, обен):

Загрузите флэш-файлы openDTU (двоичные) opendtu-generic.bin: https://github.com/tbnobody/OpenDTU/releases
pip установить esptool
esptool --port /dev/ttyUSB0 --chip esp32 --before default_reset --after hard_reset write_flash --flash_mode dout --flash_freq 40m --flash_size обнаружить 0x1000 bootloader.bin 0x8000 parts.bin 0xe000 boot_app0.bin 0x10000 opendtu-generic.bin

Сопоставление PIN-кодов для отображения в веб-интерфейсе openDTU:

Загрузите данные конфигурации: https://solarmodule-gladbeck.de/produkt/opendtu-ahoy-esp32-breakout-board-v1-0/
Интерфейс Aufruf: Einstellungen > Konfigurationsverwaltung > Wiederherstellen: Wiederherstellen der Konfigurationsdatei > Wiederherstellen
openDTU работает и начинает работать

Wenn dir mein(e) Modell(e) gefallen, helperlasse mir bitte ein Like, um meine Arbeit zu unterstützen. Данкешен!
