Модульная система ящиков для быстрой печати (НЕ в режиме ...

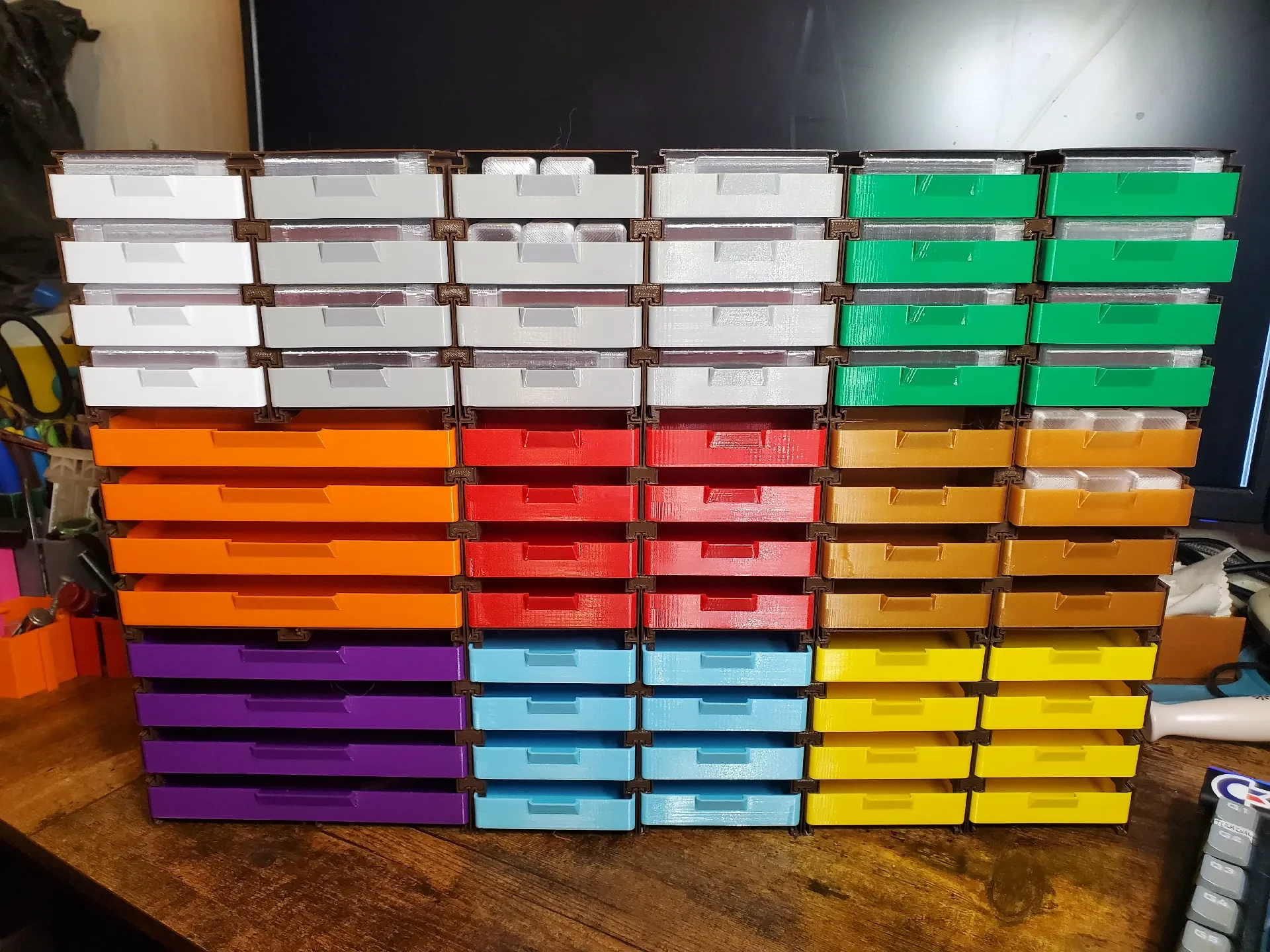

Этот проект представляет собой перерисованный эквивалент модульной системы выдвижных ящиков LR3DUK, в которой я воссоздал шкафы, чтобы обеспечить возможность обычной печати, а не использования режима вазы. Почему? Потому что режим вазы у меня не слишком получается, по крайней мере, для таких «угловых», «механических» деталей. Кроме того, в этом режиме вы не сможете напечатать целую пластину, полную деталей.

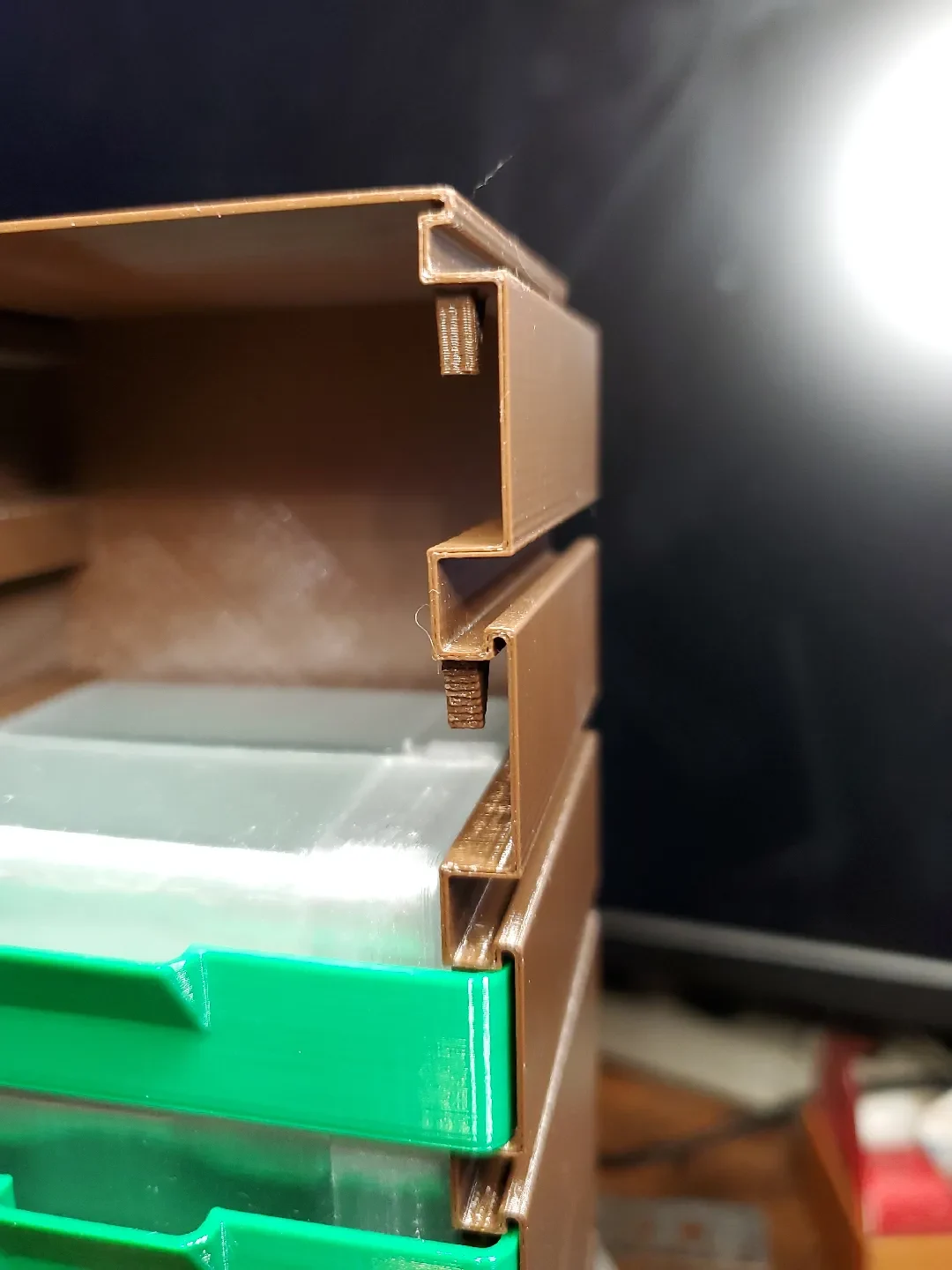

Однако это не единственное из��енение. Я неуклюжий. У меня есть домашние животные. У нас с ними есть привычка опрокидывать вещи, кажется, иногда достаточно строгого взгляда (Чак Норрис бы одобрил ). В этом случае я добавил в конструкцию шкафа небольшие «защелки», чтобы ящики не могли просто выпасть. Чтобы попасть в него, потребуется немного усилий, но оно того стоит.
Кроме того, у моего принтера проблемы с углами — классические переполненные и выпуклые углы. Вернее, так оно и было. Оригинал этой модели фактически отправил меня в кроличью нору, чтобы найти и устранить эту проблему раз и навсегда. Я исправил проблему, но тем временем одно из изменений, которые я внес в конструкцию шкафа (а также в конструкцию столярного изделия), заключалось в том, чтобы скосить все «внешние» углы, чтобы, если у вашего принтера такая же проблема с выпуклыми углами, печать все равн�� будет получаться нормально. Кроме того, я снял фаску со всей стороны, обращенной к пластине, на случай, если в противном случае ваши отпечатки будут иметь слишком сильное расширение первого слоя.

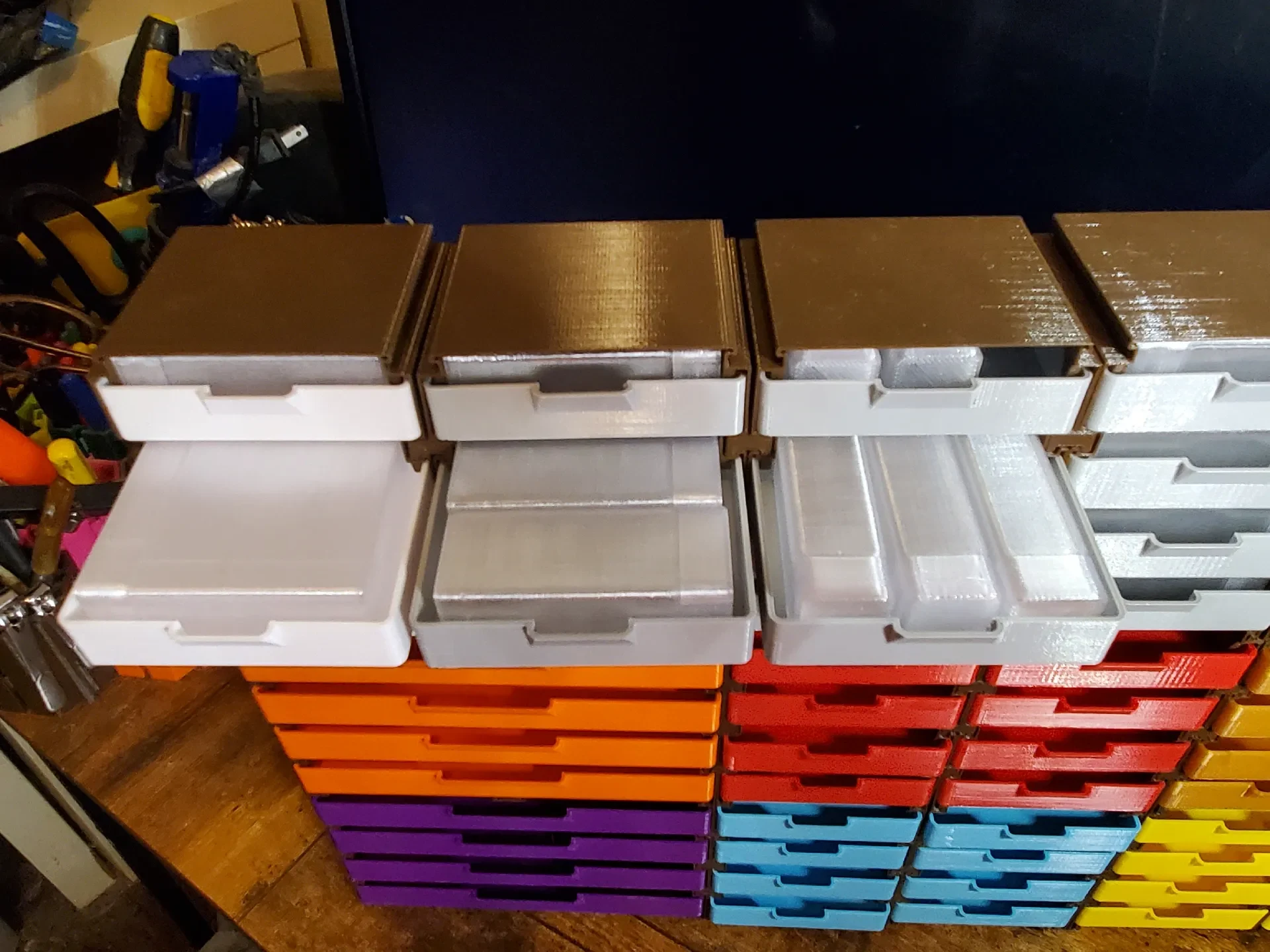

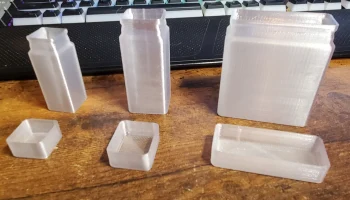

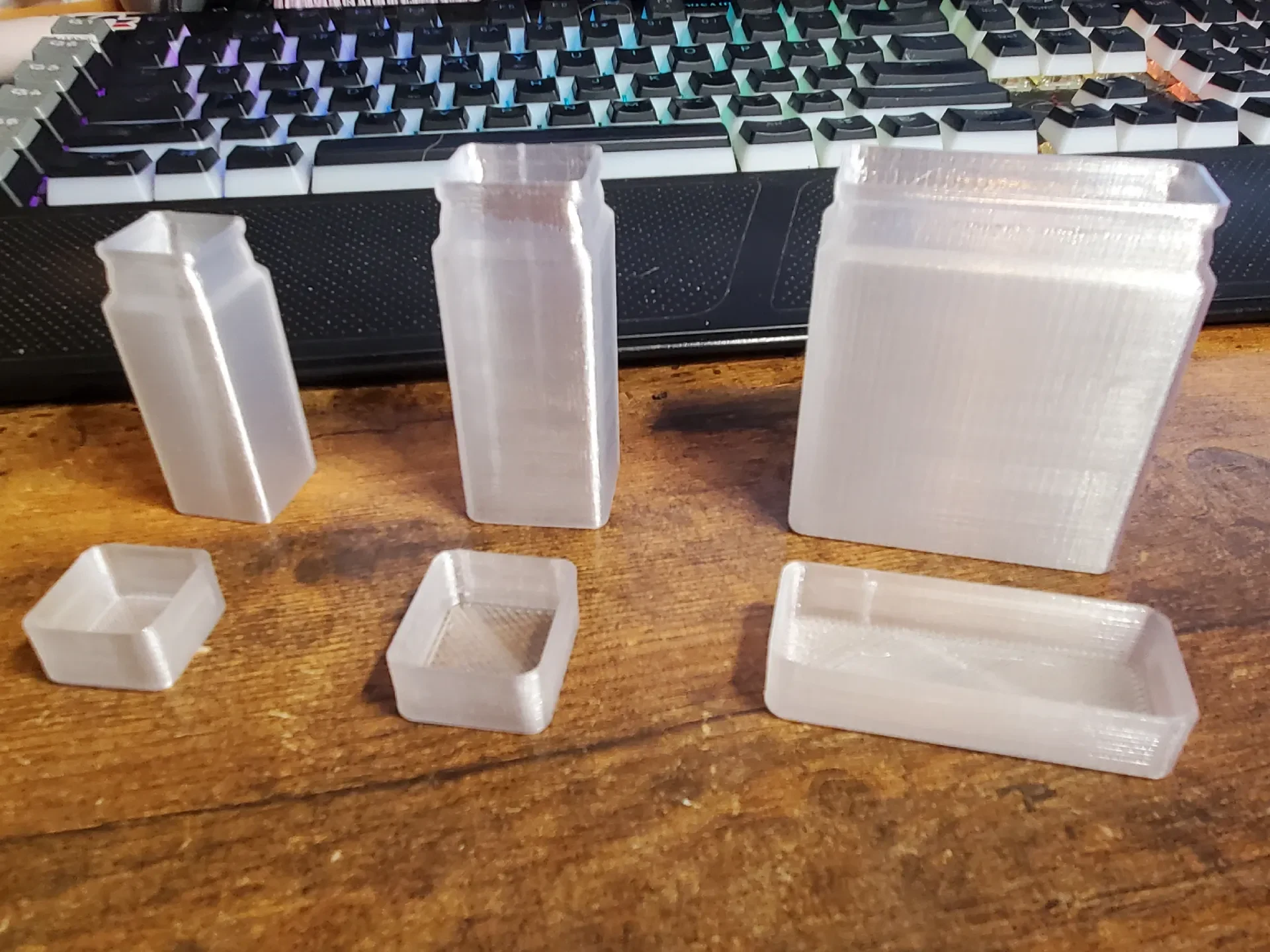

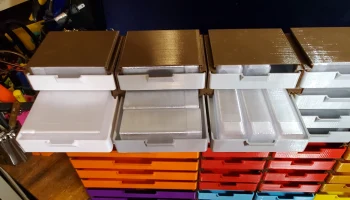

Кроме того, по вышеупомянутым причинам неуклюжести, мне также не нравится, когда детали просто лежат в ящике для хранения, поэтому я разработал небольшие бутылочки для хранения с защелкивающимися крышками, чтобы хранить их. Есть три размера; маленькие помещаются по три в ящик диаметром 78 мм, средние — на 2 дюйма, а большая бутылка занимает весь ящик. В качестве дополнительного бонуса использование этих бутылок также увеличивает максимальную вместимость одного ящика, поскольку все они рассчитаны на все вертикальное пространство над каждым ящиком.
Все детали печатаются обычным слоем 0,1-0,2 мм. Шкафы могут иметь ширину линий до 0,45 мм (два периметра), а бутылки спроектированы с учетом того, что вы будете использовать настройки печати, которые способствуют четкой печати, с типичной для этого некоторой чрезмерной экструзией (в моей настройке слайсера они могут иметь линии шириной примерно до 0,62 мм).
Ящики и их перегородки новых я не делал. Используйте оригинальные файлы, но вы можете избежать необходимости печатать их в режиме вазы, если просто установите 0%/пустое заполнение, от��утствие верхних сплошных слоев и два периметра с шириной линии 0,4-0,5 мм.
Я намеренно сделал посадку этих моделей немного свободной, полагая, что вы будете использовать какой-нибудь клей или цемент, чтобы скрепить все вместе. Я использовал суперклей, но, оглядываясь назад, лучше было бы выбрать что-нибудь легко удаляемое (например, резиновый клей).
ПРИМЕЧАНИЕ О ЛИЦЕНЗИИ:
Лицензия оригинальной модели была CC-By-NC-ND, как и никаких производных. Однако, поскольку мне пришлось перерисовывать все полностью с нуля, из этого ничего не вышло.
Мои новые детали на 100% мои. Из вежливости я также включаю все оригинальные, немодифицированные части (по крайней мере, ящики вам в любом случае понадобятся), и помещаю весь этот новый проект под ту же лицензию.
