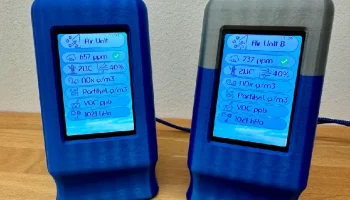

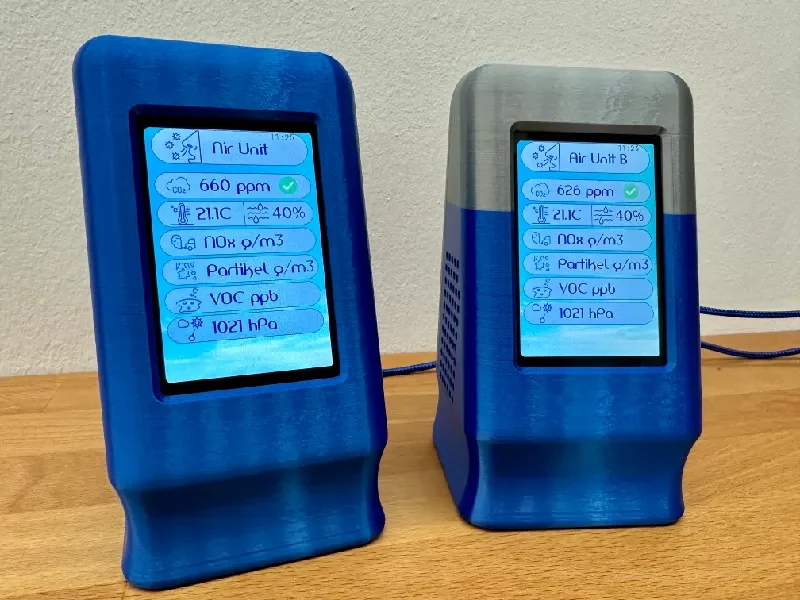

WT32-SC01 + SEN5X + Корпус SenseAir S8

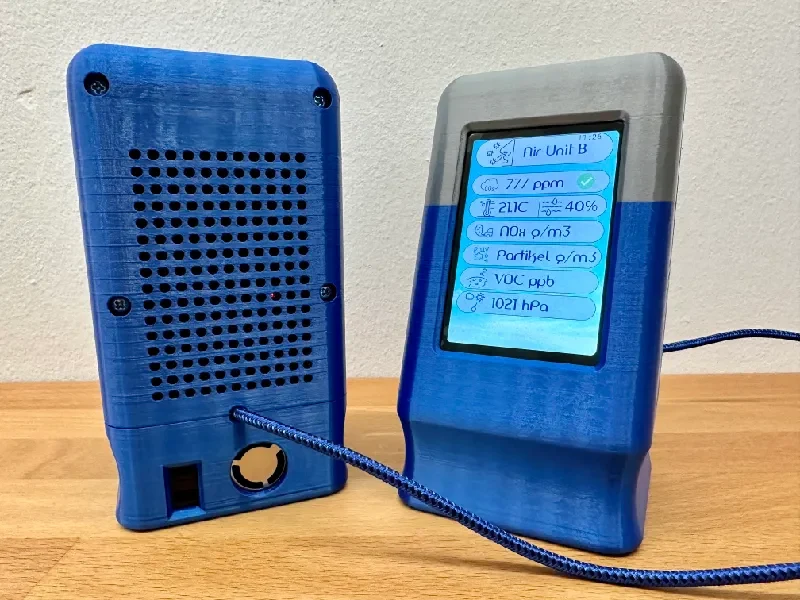

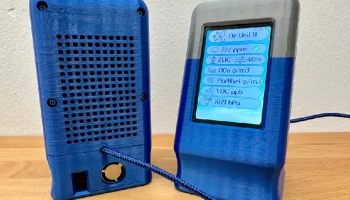

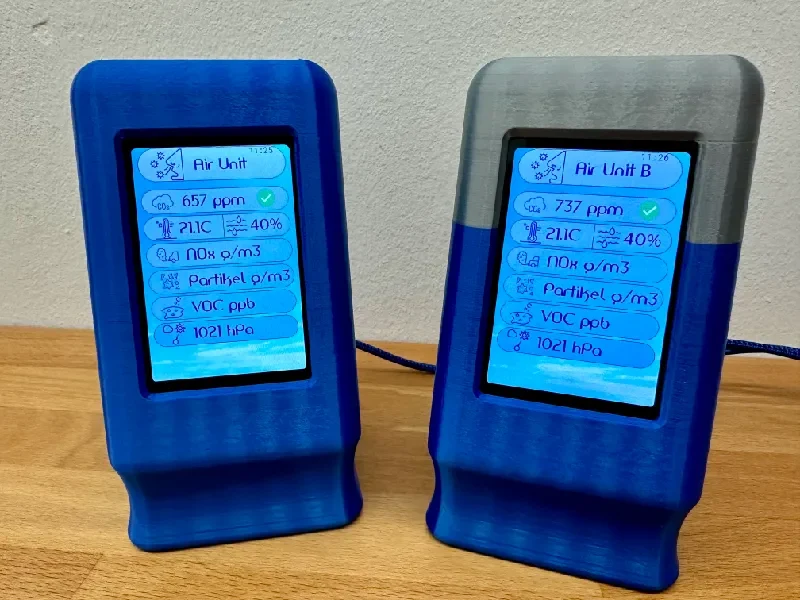

Это корпус для платы ESP32 WT32-SC01 с ЖК-дисплеем 320x480 пикселей и двумя датчиками:
— SEN5X (PM, VOC, температура, влажность, NOX) — все SEN53, 54 и SEN55 имеют одинаковый форм-фактор.
— SenseAir S8 (CO2)

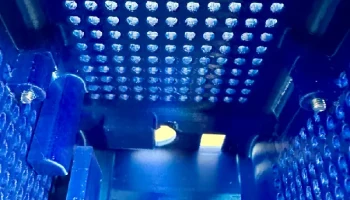

Задняя крышка удерживает датчики на месте/фиксирует их, нет необходимости использовать горячий клей.

Необходимые винты:
4x M3x6 для WT32-SC01
4x M3x20 для з��крытия корпуса задней крышкой

Сборка:
Отверстия для прикручивания задней крышки имеют диаметр 2,5 мм (диаметр сердечника М3) — после печати лучше всего нарезать в них резьбу М3.

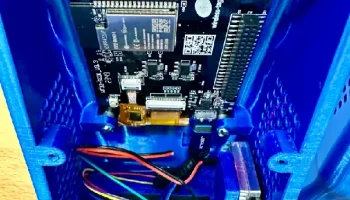

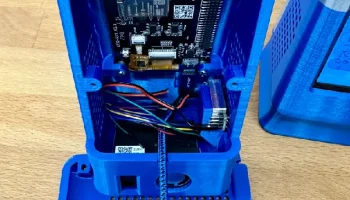

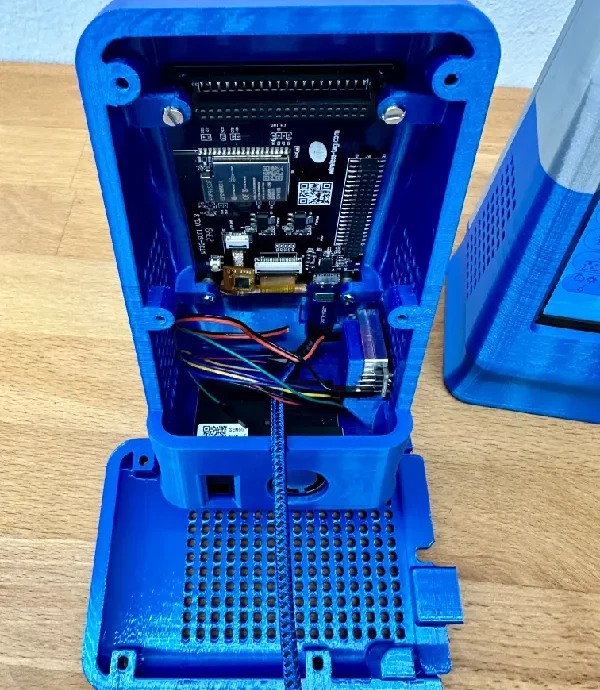

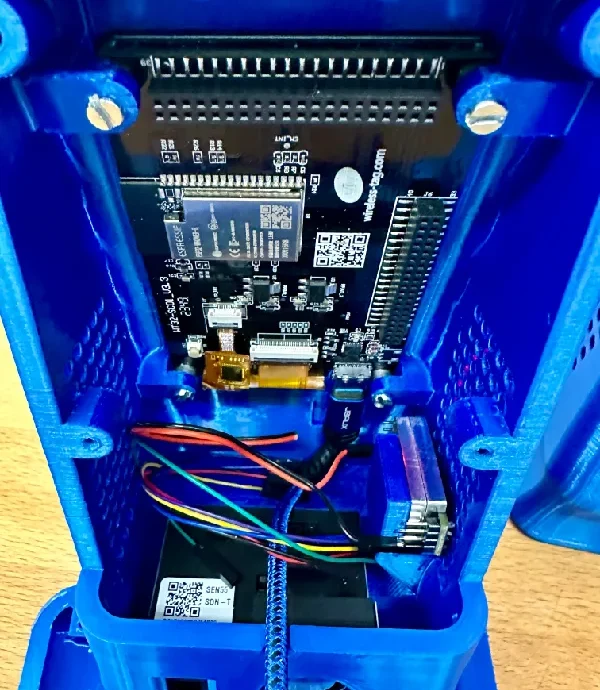

Затем вставьте WT32-SC01 сначала под верхние держатели, затем протолкните ее вверх, пока плата не сможет свободно проскользнуть под нижние держатели. Установите его обратно на место и закрутите винты M3x6.

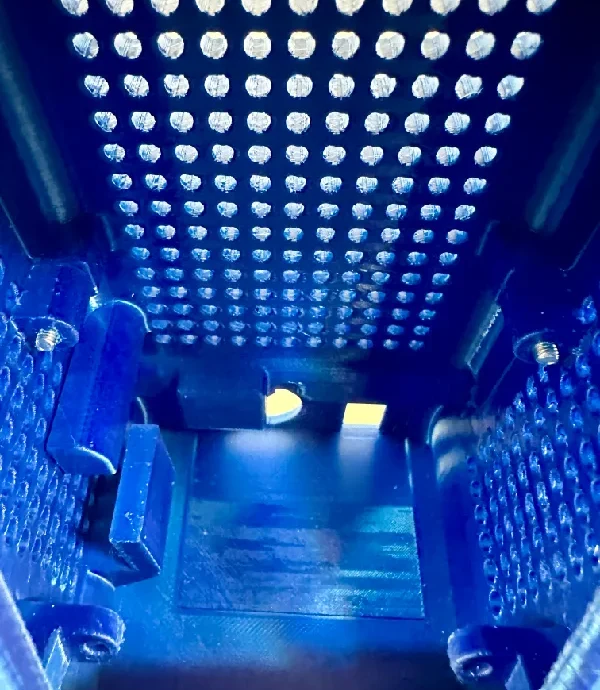

SEN5X просто нужно вставить в пазы на нижней и задней пластине. Он плотно прилегает и фиксируется задней крышкой.

Печать:
Напечатано из PLA с заполнением 15 %. Нужна поддержка.
Заднюю обложку следует печатать вверх с опорой, как и основной корпус, чтобы внешний вид слоев соответствовал основному корпусу.

Программное обеспечение:
Это устройство работает с ESPEasy. Рекомендую приобрести WT32-SC01 (не плюс!) с флэш-памятью 16 МБ.
В настоящее время плагин для SEN5X находится в стадии разработки, поэтому он еще не завершен.
Если вы хотите создать такой же модуль, дополнительную и обновленную информацию можно найти в этой теме форума ESPEasy.
