Двойная спираль WLED лампа

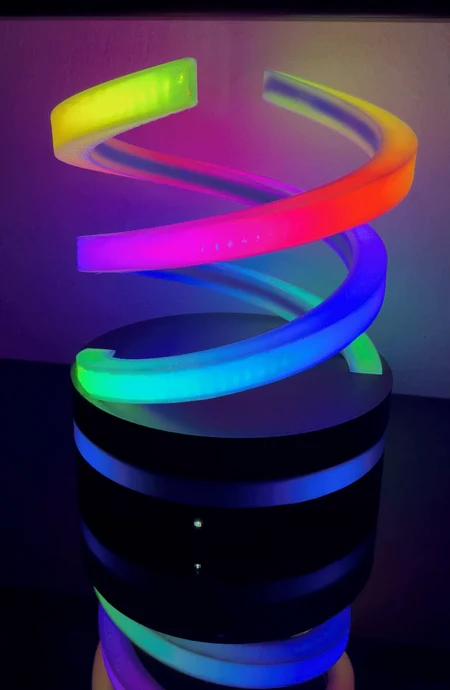

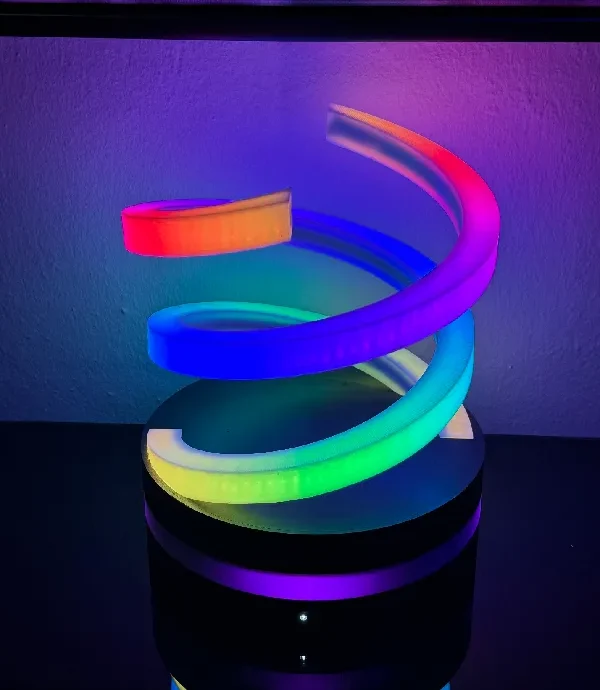

Светодиодная лампа Double Helix, управляемая ESP32 и WLED

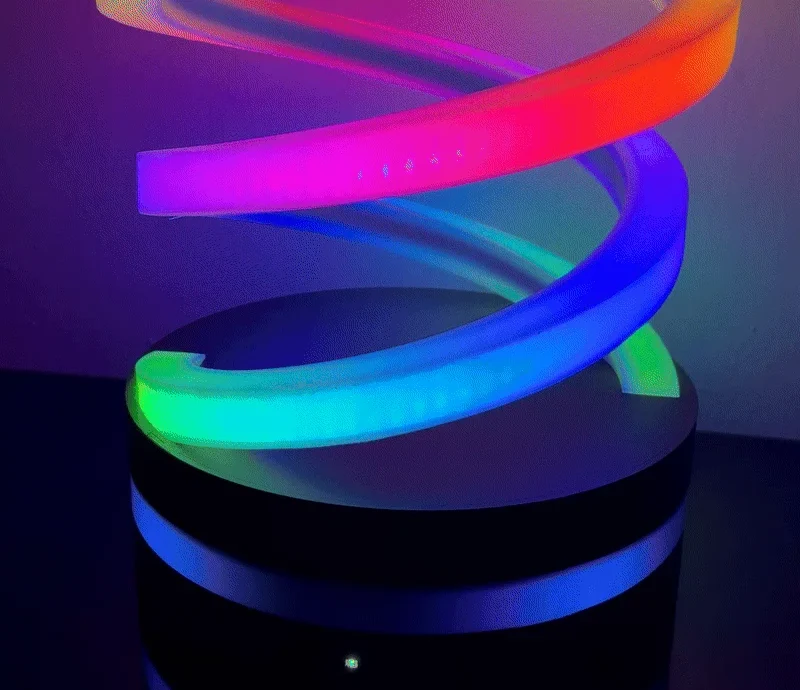

Каждая спираль и основание имеют индивидуально управляемые светодиодные ленты WS2812B (144/м).

Я включил верхнюю базу в качестве пошагового файла, чтобы можно было добавить точки крепления для ESP32.

Сборка производится с использованием термовставок м3 4-5мм.

Светодиодные ленты вставляются в спираль и приклеиваются на каждом конце.

ВАЖНЫЙ! Не удаляйте пластик с клея на обратной стороне светодиодных лент перед тем, как вставить их в спираль — они застрянут, и у них не будет шансов когда-либо поставить их на место — спросите меня, откуда я это знаю :)

Я просто вставил светодиодную ленту, затем обрезал ее до нужной длины, вставил снова и приклеил на каждый конец спирали.

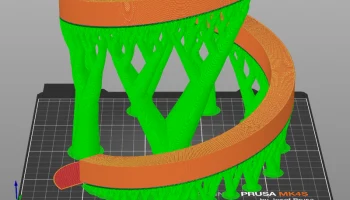

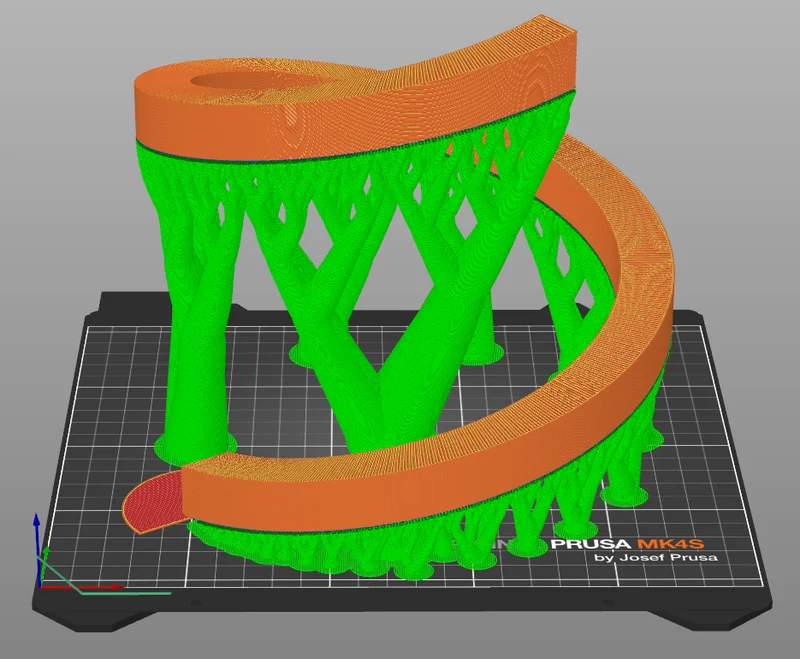

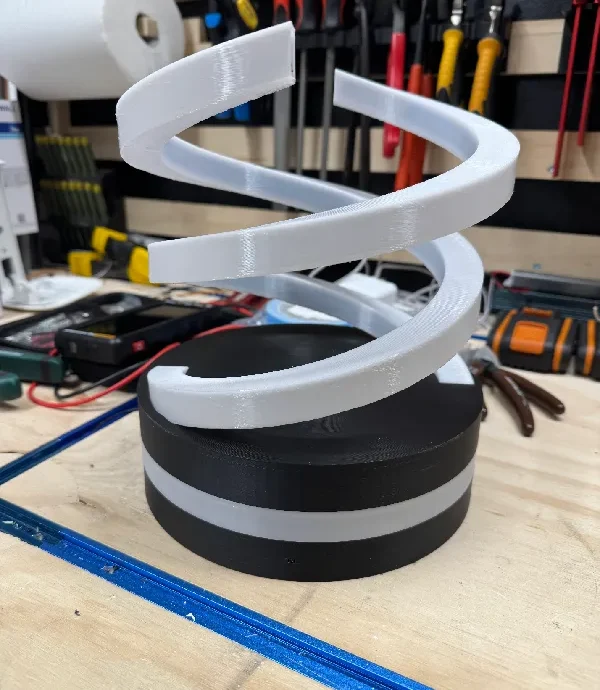

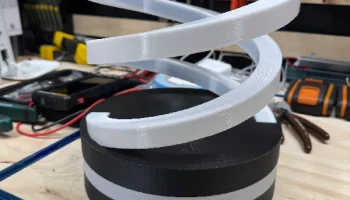

Печать каждой спирали с использованием органических подложек на MK4S занимает 13 часов.

Я использовал Azurefilm Moon Light PETG, который отлично подходит для рассеивателей.

Кроме того, распечатайте базу с поддержкой там, где это необходимо.

На нижнем основании расположен квадратный светодиод размером 2x3x4 мм, который подключен к выводу 3,3 В ESP32 с помощью резистора сопротивлением 500 Ом — вы можете использовать любое значение в диапазоне 500-1 кОм, чтобы ограничить яркость по желанию.

Кулисный переключатель: https://www.aliexpress.com/item/1005008045270070.html

Разъем питания постоянного тока: https://www.aliexpress.com/item/1005005583190148.html

Резиновые ножки для нижней части основания: https://www.aliexpress.com/item/1005002620133214.html

Используйте источник питания постоянного тока напряжением 5 В и силой тока не менее 2 ампер. Если вы хотите использовать источник питания с более высоким напряжением, обязательно используйте подходящий понижающий стабилизатор, способный работать с усилителями, например XL4015 https://www.aliexpress.com/item/1005005643857613.html.

Изображения и видео не передают этого должным образом. Когда вы впервые включите эту малышку, вы будете потрясены — она потрясающая.

Удачной печати :)
