Bluetooth-датчик света своими руками

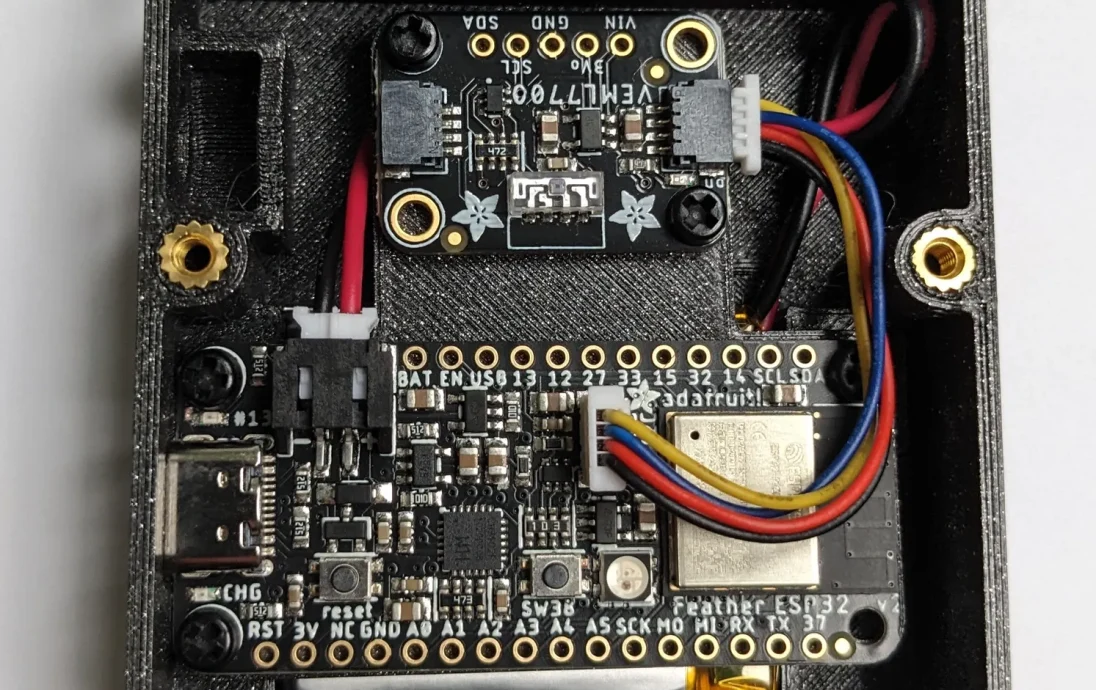

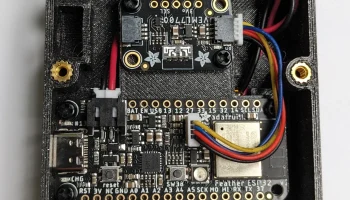

Создайте свой собственный Bluetooth-датчик освещенности своими руками. Он взаимодействует через Bluetooth с приложением phyphox — бесплатным приложением по физике от RWTH Ахенского университета. Устройство основано на плате микроконтроллера ESP32 с датчиком освещенности VEML7700 (определяет интенсивность света от 0 до ~120,00 люкс при частоте ~20 Гц) и может использоваться для демонстрации:

Поляризация света
Транзит экзопланет
Закон обратных квадратов

Полное руководство по сборке с кодом здесь: https://github.com/RGill-1/Bluetooth-Science-Sensors/wiki/7.-Light-Sensor.

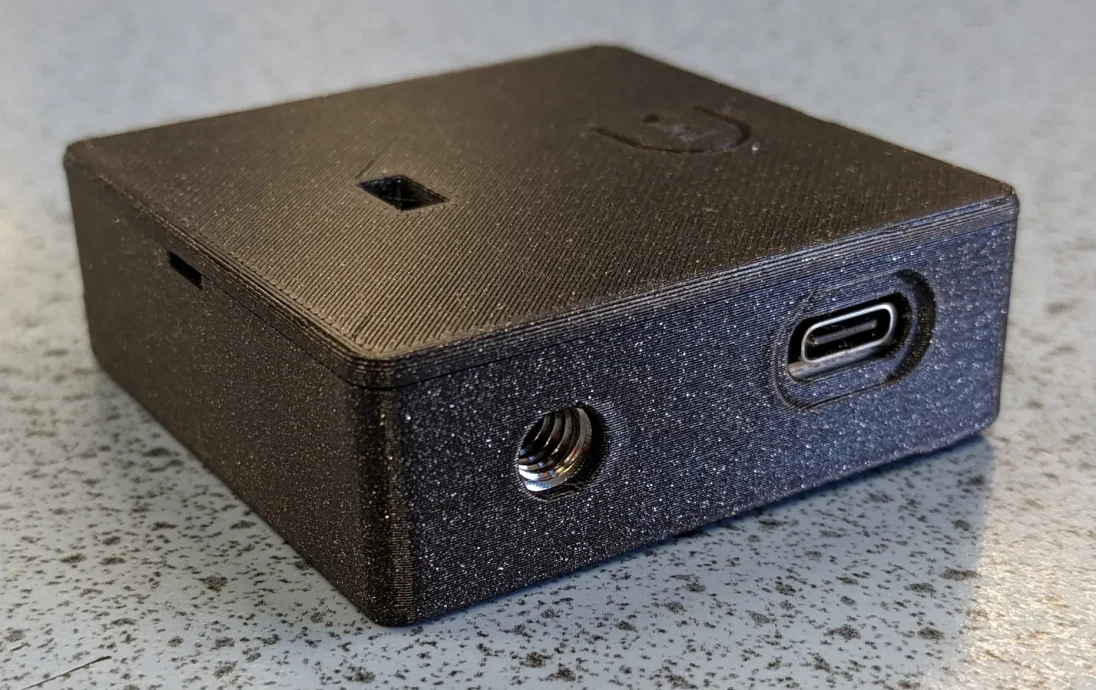

Особенности корпуса:

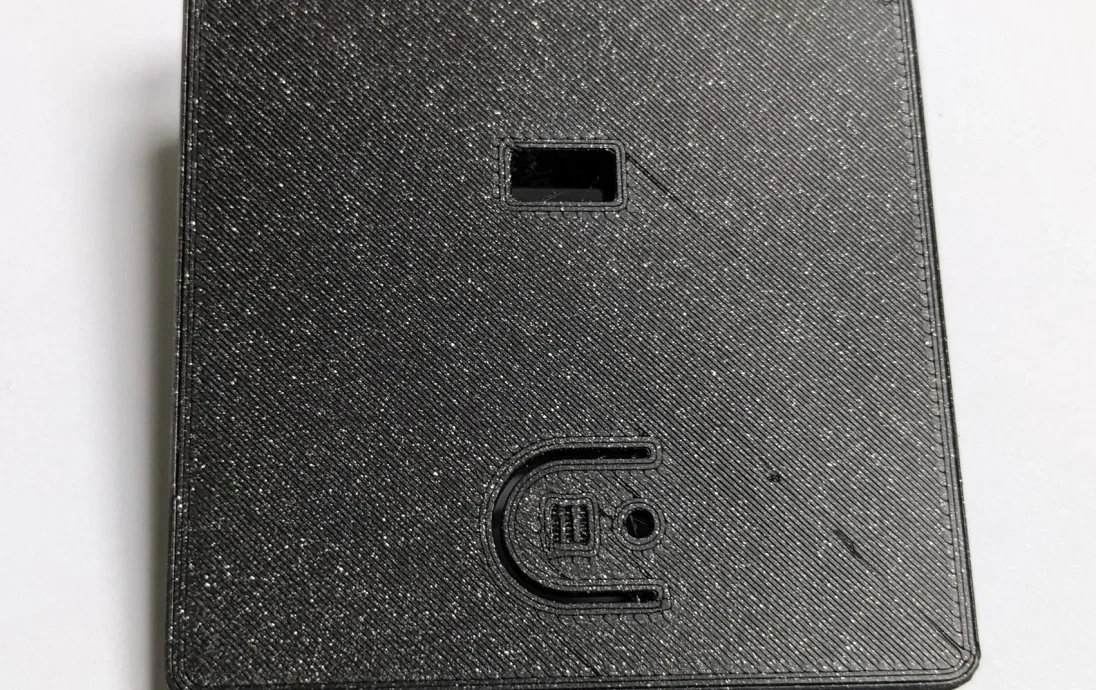

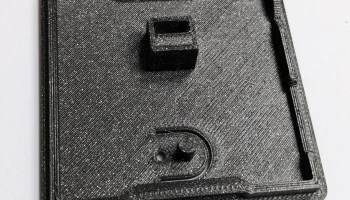

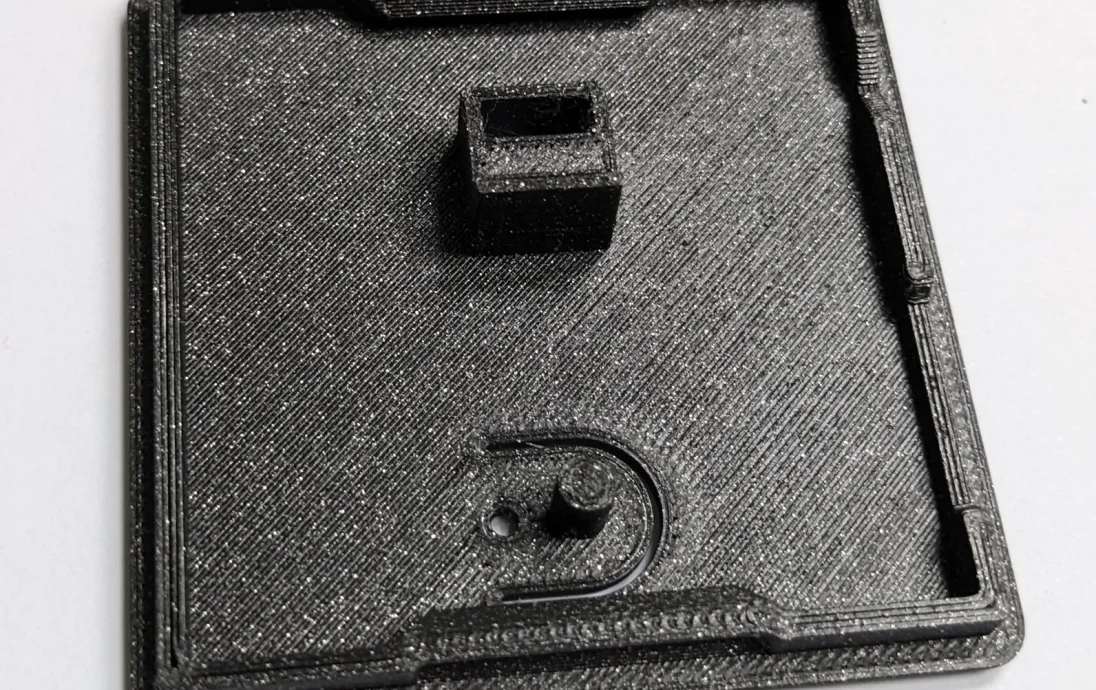

Защелкивающаяся крышка
Нажмите кнопку, чтобы перевести ESP32 в глубокий сон.
RGB-светодиод для статуса
Пайка не требуется
Невыпадающая гайка диаметром ¼ дюйма для крепления к штативам и креплениям для веб-камеры

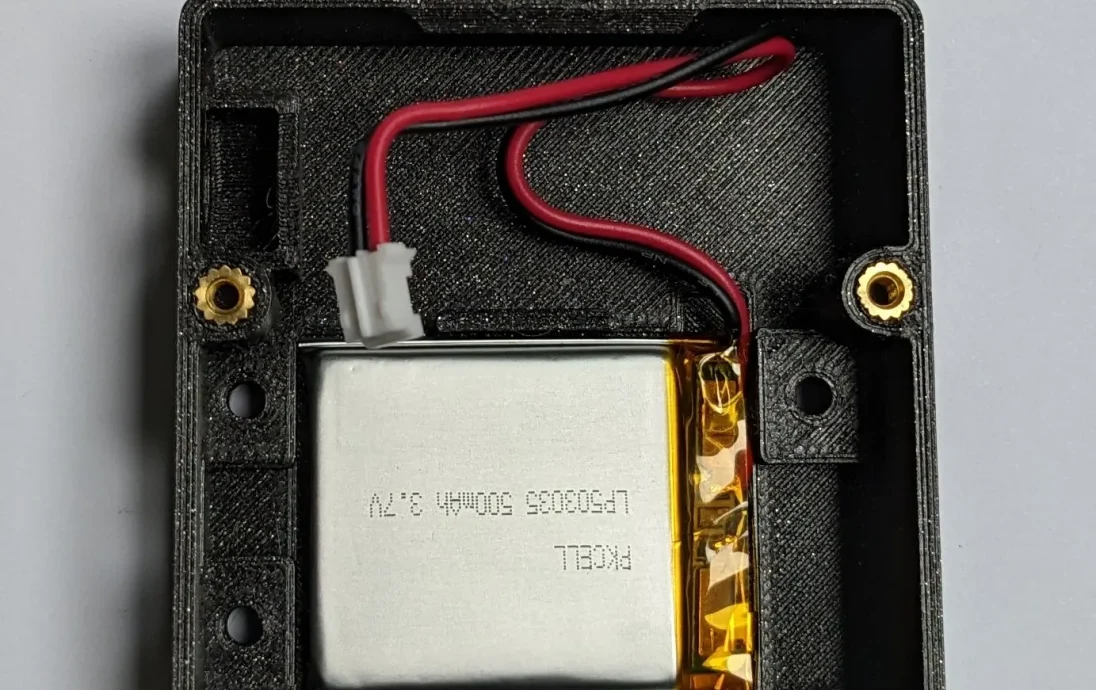

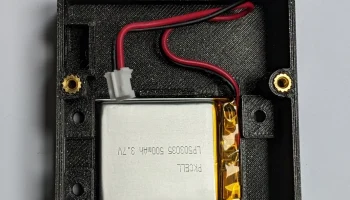

Место для аккумулятора емкостью 500 мАч.
Требуется одна коробка с оборудованием M2.5 (Adafruit 3299)

У меня была успешная печать с высотой слоя 0,20 мм.

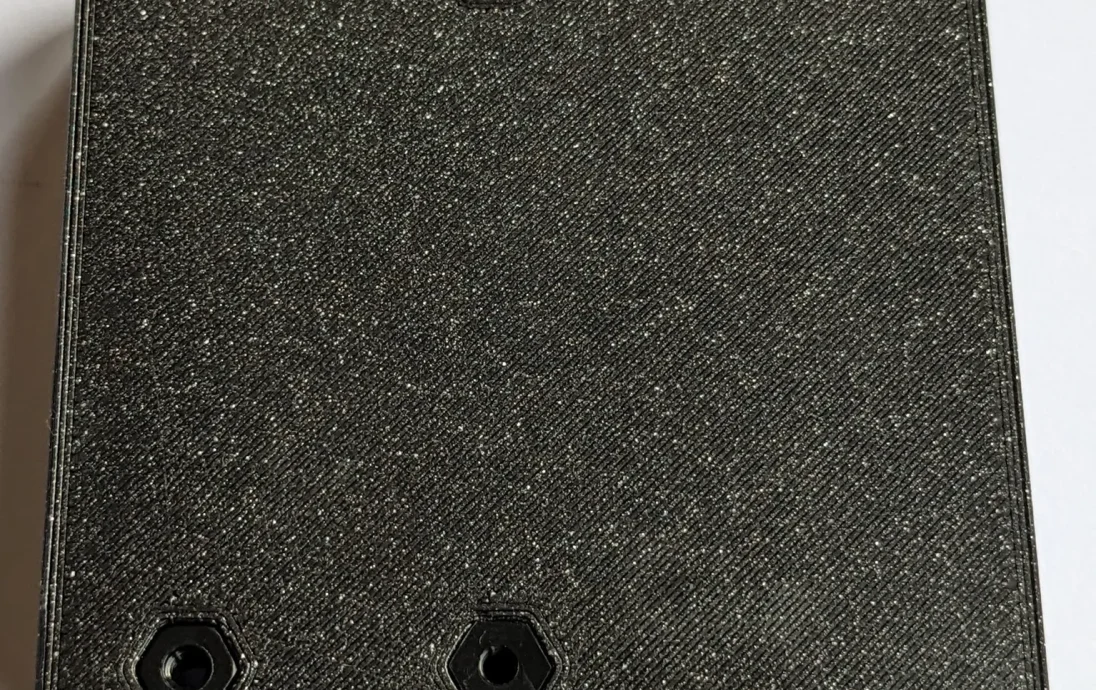

Использование резьбовых вставок не является обязательным. Если вы не хотите завинчивать крышку, оставьте отверстия для вставок пустыми и выберите крышку без отверстий — она все равно будет защелкиваться.

STEM-проект

Это часть серии устройств, основанных на одном и том же Adafruit ESP32 Feather V2. Использование кабельной системы QT STEMMA позволяет избежать припоя, что позволяет при необходимости заменять платы/датчики в горячем режиме. Перейдите по этим ссылкам на печатные формы:

Датчик расстояния — https://www.printables.com/model/391840-diy-bluetooth-distance-sensor
Датчик силы тензодатчика
Комбинированный вольтметр/амперметр — https://www.printables.com/model/391877-diy-bluetooth-voltmeterammeter

Цель состоит в том, чтобы работать со студентами над разработкой этих датчиков (и других подобных им) в рамках внеклассного клуба STEM. Студенты научатся:

Создайте различные датчики/комбинации датчиков для достижения научных целей.
Используйте программное обеспечение САПР для проектирования корпусов
Разрежьте и распечатайте корпуса на 3D-принтере
Используйте Arduino для кодирования устройств так, чтобы они взаимодействовали с приложением phyphox для построения данных. Приложение позволяет создавать собственные представления экспериментов, которые студенты могут настраивать.

Любая обратная связь очень ценится.
