QUICK-CLIP (GEN 3)

Сложность постобработки: простая (готова к использованию с принтера без обработки)

Необходимые инструменты: нет

Введение:

QUICK-CLIP (GEN 3) — это универсальная система крепления, которую я разработал для установки на стандартный рюкзак и ремни/лямки MOLLE. Это базовый стартовый набор системы, включающий все необходимое для начала работы! Сюда входят следующие пункты:

Две разновидности пряжек (темно-серые на фото)
Три разновидности стандартных стопорных штифтов (оранжевые детали на фотографиях)

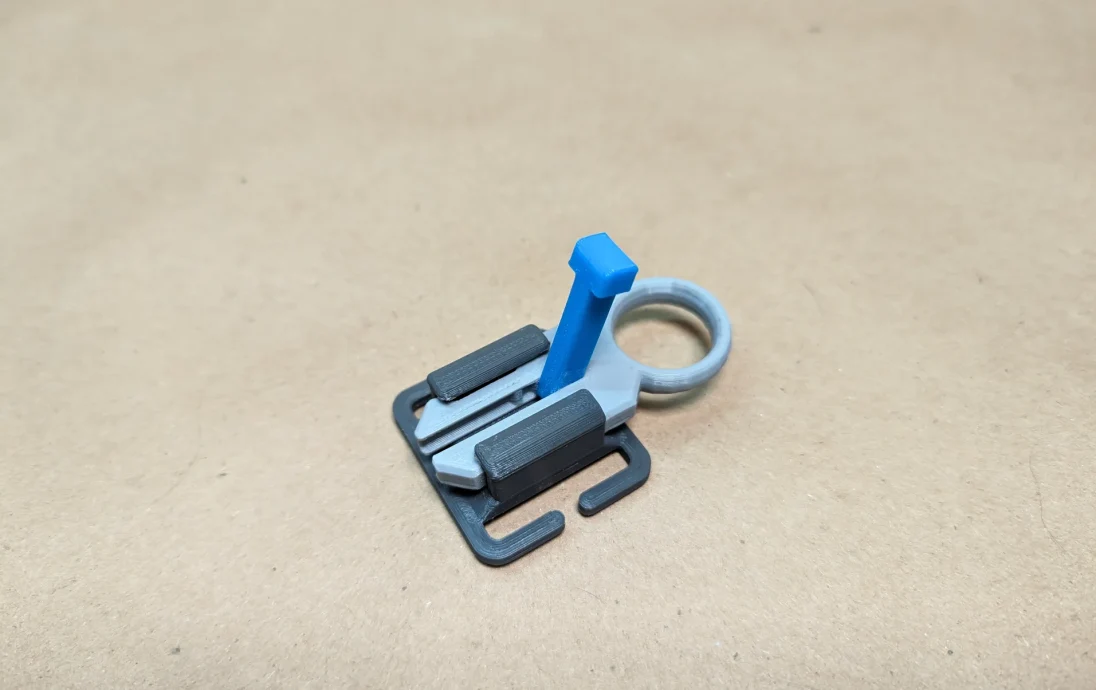

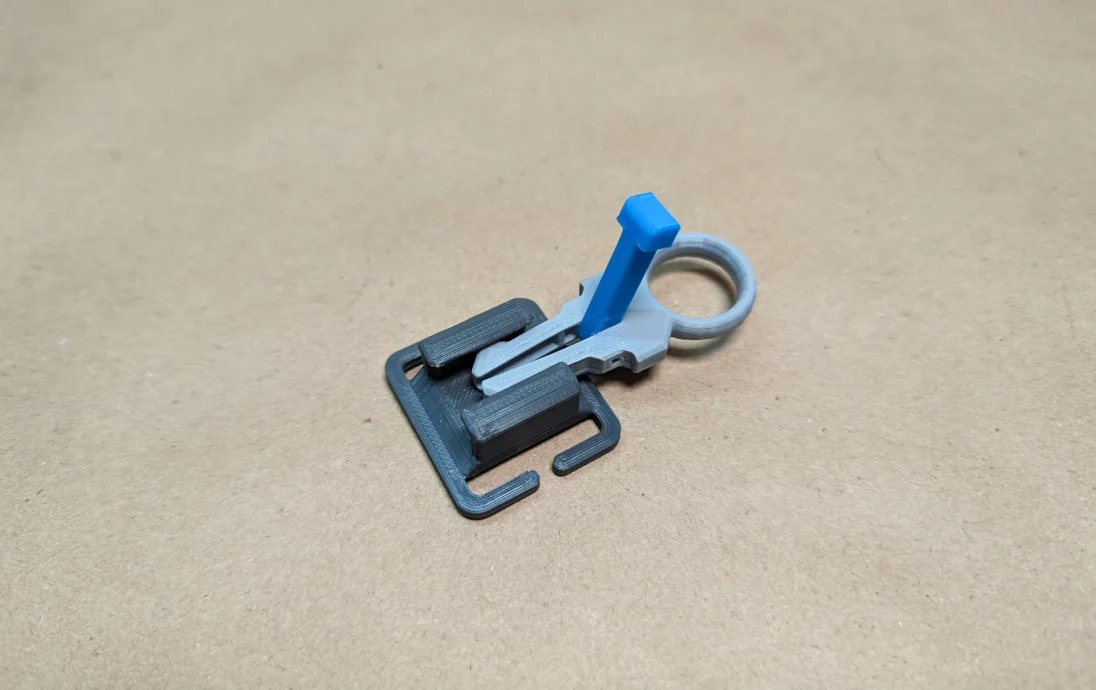

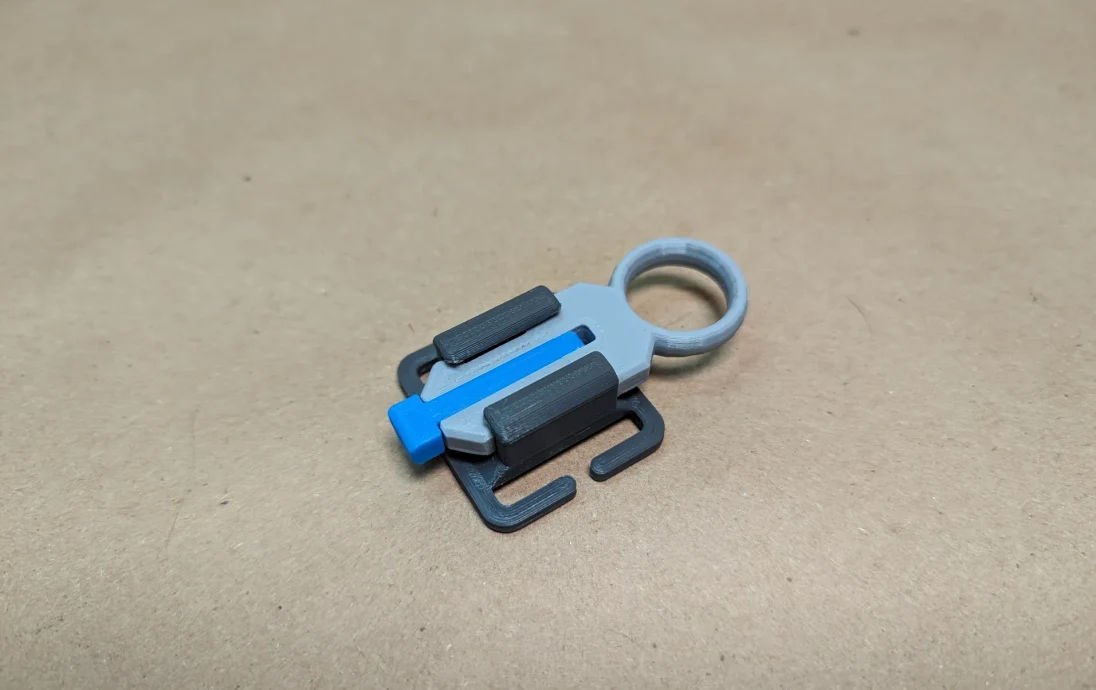

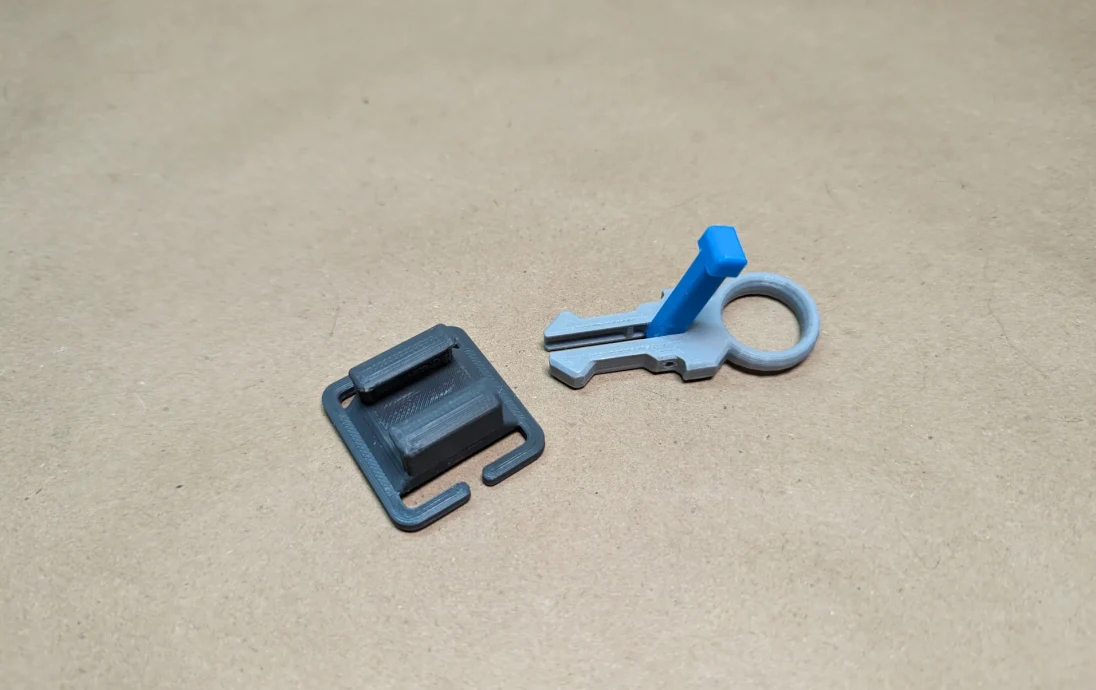

Три разновидности трофейных стопорных штифтов (синие детали на фотографиях)
Два размера модулей брелков/веревочных петель (светло-серые детали на фотографиях)
Один пустой шаблон клипа модуля (без изображения) для ремиксов с вашим дизайном.

Все эти начальные детали предназначены для печати без подставок и полей — это означает, что все они готовы к печати на принтере! Со временем в моем профиле будут добавлены и другие модули, поэтому обязательно ознакомьтесь с ними! Вы можете разрешить подписаться на мою учетную запись, чтобы получать уведомления, когда они будут выпущены.

Детали и инструкции:

Пряжки:

Эта система работает путем вплетения ремней/лямок рюкзака или лямок MOLLE в прорези в базовых пряжках (примеры показаны на фотографиях). Существует два варианта этой пряжки: одна для горизонтальных лямок, другая для вертикальных лямок. Они предназначены для использования со стандартными лямками толщиной 1 дюйм (25 мм), которые есть в большинстве рюкзаков, и лямками MOLLE. Он подойдет для лямок меньшего размера толщиной ¾ дюйма (19 мм), которые обычно используются на нагрудных лямках рюкзаков, но будет иметь более свободную посадку. Я напечатал их с высотой слоя 0,16 мм из PLA и без подставок. (На фотографиях это темно-серые детали). ВАЖНОЕ ПРИМЕЧАНИЕ. Ваш слайсер захочет добавить опоры под выступы пряжки, но вам придется удалить их, чтобы пряжка была гладкой — без них деталь будет отлично печатать!

Модульные клипы:

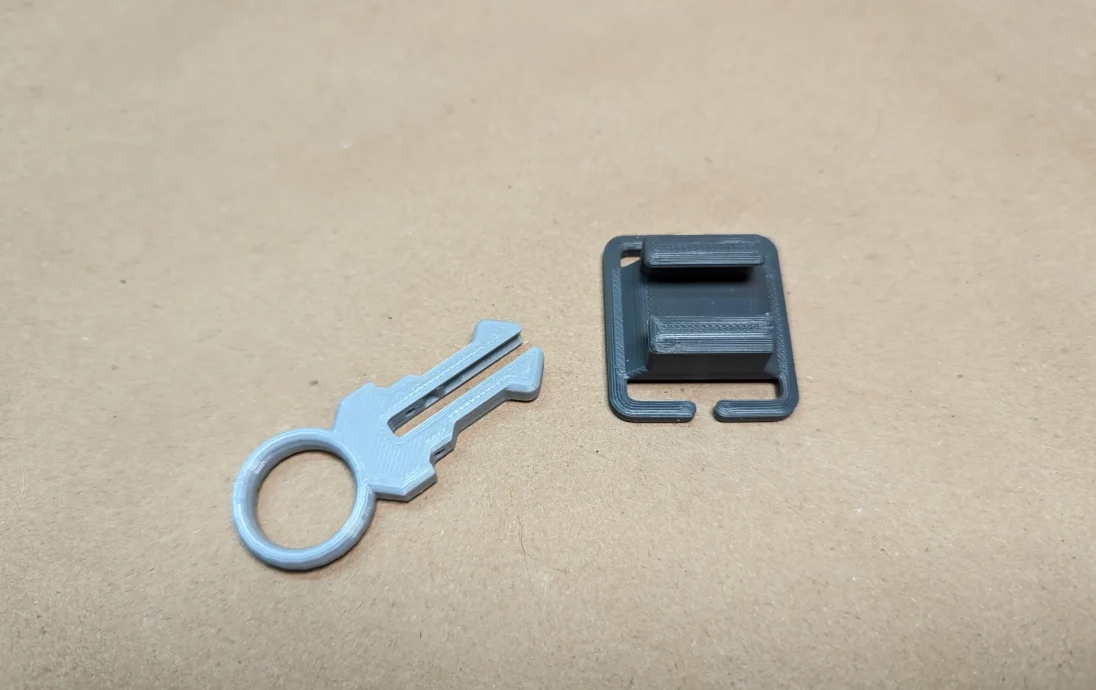

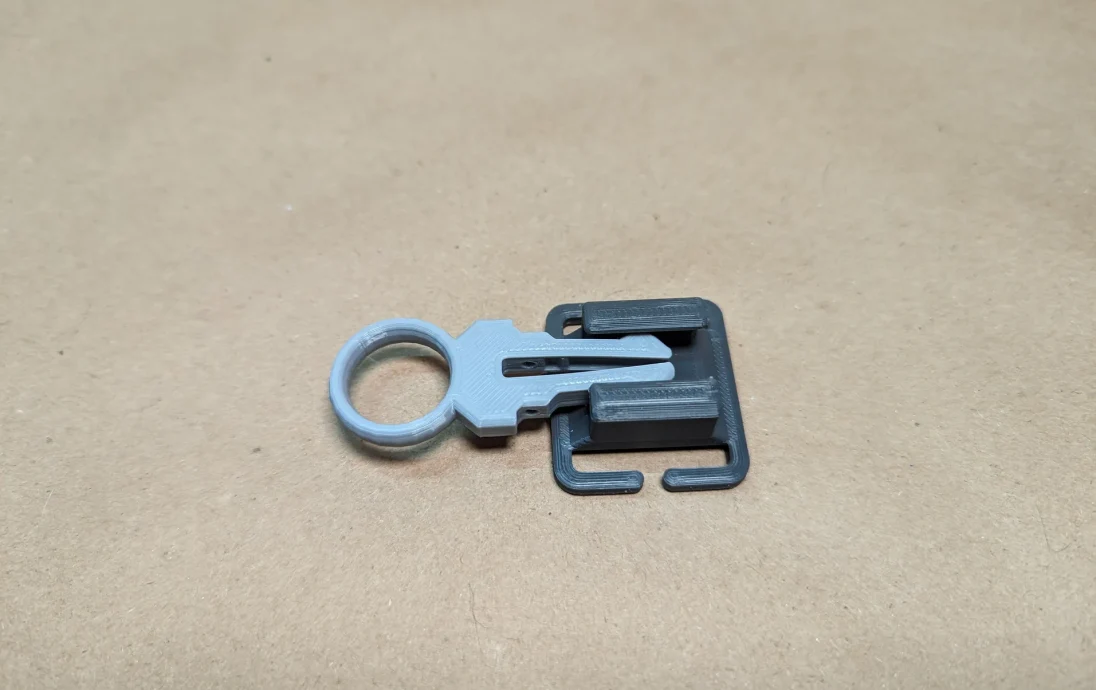

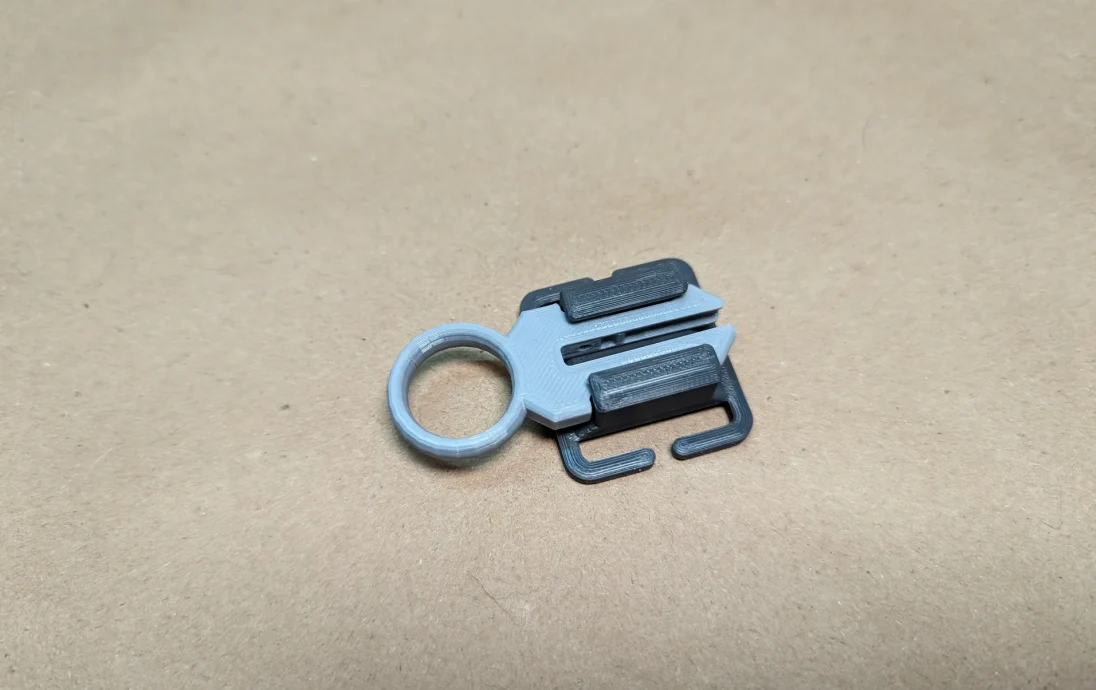

Эти «модульные зажимы» предназначены для прикрепления к различным модулям/конструкциям, что позволяет им прикрепляться к системе QUICK-CLIP. Я рекомендую вам использовать пустой шаблон клипа модуля в своих проектах, чтобы добавить им еще больше функциональности! Эти зажимы полностью двусторонние, то есть их можно вставлять в любую сторону базовой пряжки и даже переворачивать! — Они также издают приятный «ЩЕЛЧОК», когда полностью вставлены в пряжку. Чтобы снять зажим (без стопорного штифта), просто быстро потяните модуль/зажим, и он должен выйти с легким или умеренным усилием, что обеспечит быстрое развертывание модулей, когда они вам нужны больше всего! Я напечатал их с высотой слоя 0,16 мм из PLA без подставок. (Это светло-серые детали на фотографиях).

Стандарт��ые стопорные штифты:

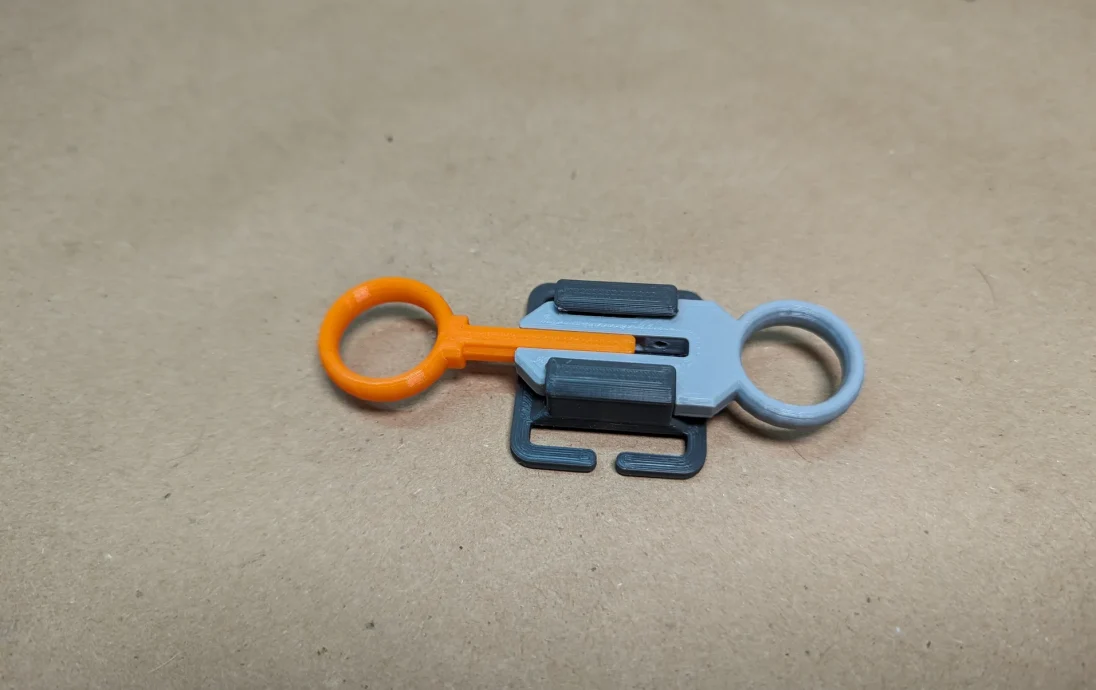

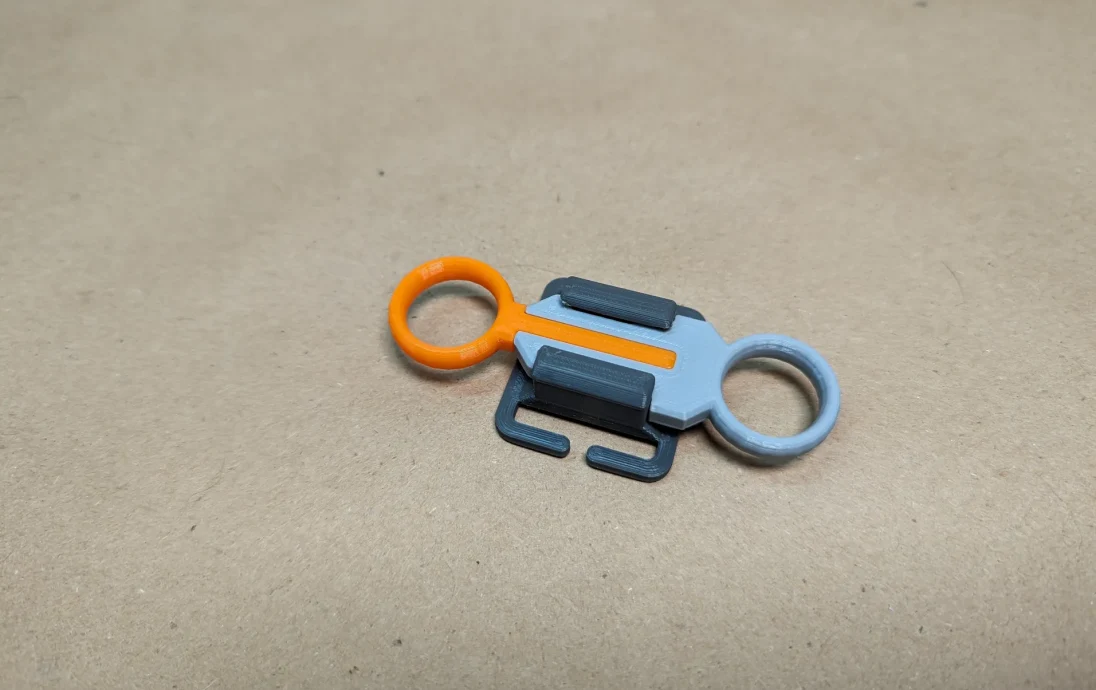

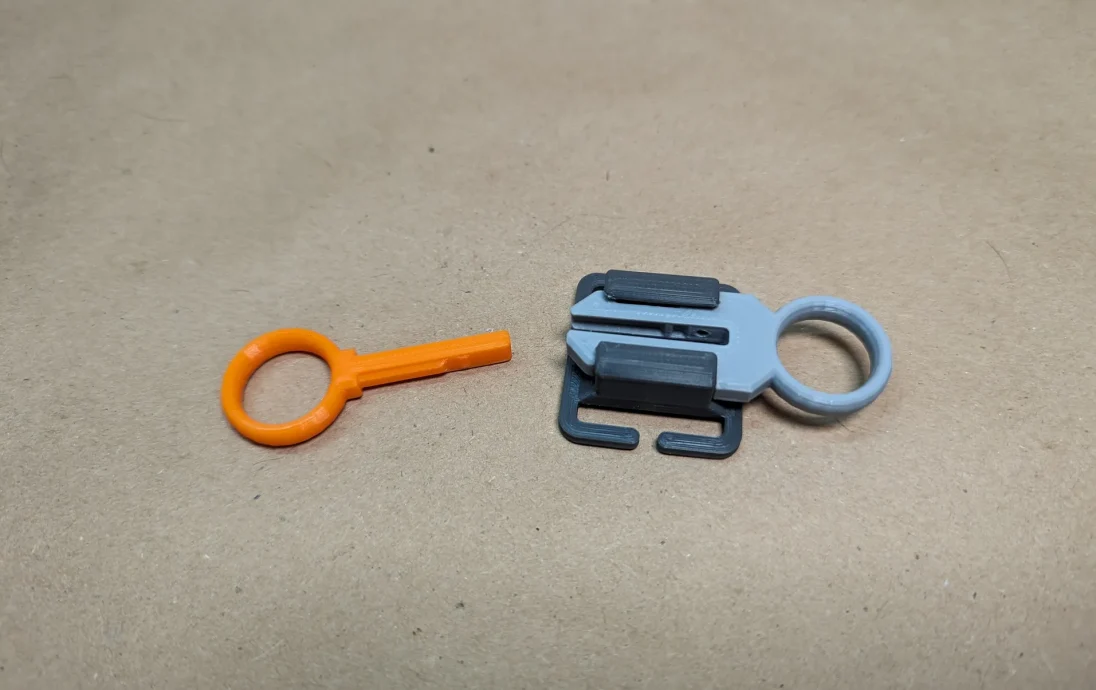

Эти стопорные штифты не требуются для системы крепления, но добавляют дополнительный уровень безопасности, если вы беспокоитесь о том, что зажимы вашего модуля выпадут из пряжек (например, если ключи от машины прикреплены к внешней стороне походного рюкзака — вы не хотите их потерять!). Этот стопорный штифт вставляется из раздвоенного конца зажима модуля после того, как он был прикреплен к пряжке. Этот штифт защелкнется на месте с помощью небольшого внутреннего фиксатора и предотвратит сгибание вилок, необходимое для снятия модулей. Пока запирающий штифт вставлен, вынуть клипсу модуля из пряжки невозможно; Прежде чем модуль можно будет снять, сначала необходимо вытащить штифт. Я напечатал их с высотой слоя 0,16 мм из PLA без подставок. (Это оранжевые кусочки на фотографиях). На концах петли имеются два легкосъемных штифта, которые можно снять вручную. ВАЖНОЕ ПРИМЕЧАНИЕ. Кроме того, теперь имеется новый минималистичный стопорный штифт, который следует использовать только для «постоянной» фиксации ваших модулей на пряжках, поскольку для их снятия могут потребоваться плоскогубцы (сценарий использования: кобуры для жгутов, кобуры из кайдекса и т. д., когда вы хотите, чтобы кобура оставалась прочно прикрепленной к вашей системе, позволяя вам извлекать ваши предметы, не отсоединяя кобуру/ножны).

(НОВИНКА!) Захват
