Держатель концевой фрезы 8 дюймов - Gridfinity - режим вазы

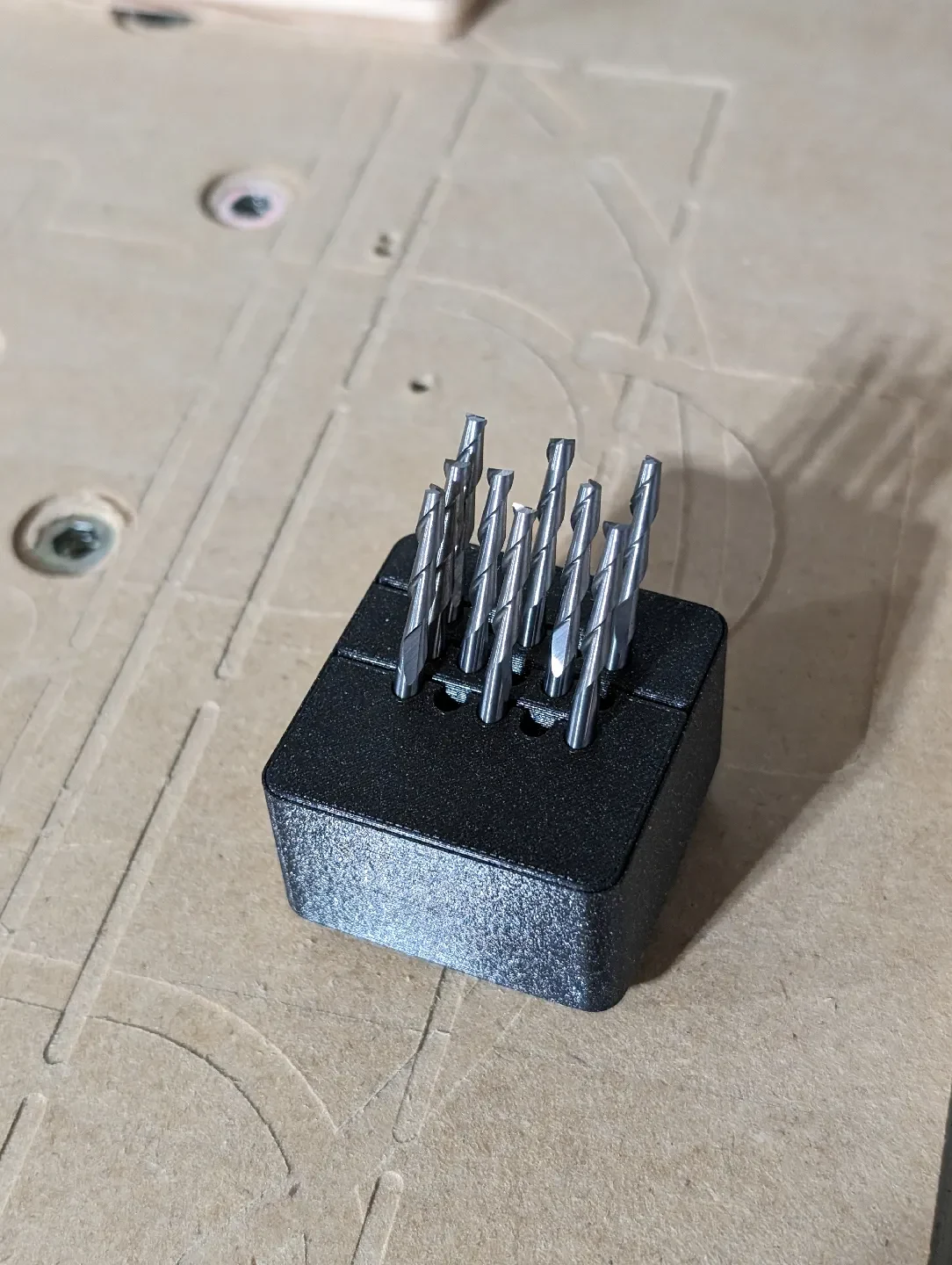

Эта деталь состоит из двух частей, которые вставляются друг в друга. Распечатайте каждую деталь в режиме вазы (я использовал сопло 0,4 мм), а затем легко соедините их вместе. Вы можете хранить до 15 концевых фрез диаметром 1/8 дюйма. хвостовик, аккуратно в одном квадрате #gridfinity.

Хитрость заключается в том, чтобы напечатать основание/внешнюю часть правой стороной вверх, а держатель пластины/концевой фрезы — перевернутой. Установите слайсер в режим вазы и печатайте их по одному с помощью сопла диаметром 0,4 мм, после чего они должны легко соприкасаться друг с другом.

Хитрость в проектировании такой детали заключается в том, чтобы убедиться, что вокруг всей детали есть только один путь, поэтому боковые линии обрезаны. Кроме того, в нижней части каждого отверстия есть наклон, который позволяет минимально натягивать струны, поскольку отверстие сужается к одному прямому краю.
