Muzata U108 Светодиодная подставка МИНИ........

Модель большего размера — https://www.printables.com/model/511788-muzata-u108-led-stand

Модель бара — https://www.printables.com/model/517847-muzata-u108-led-bar

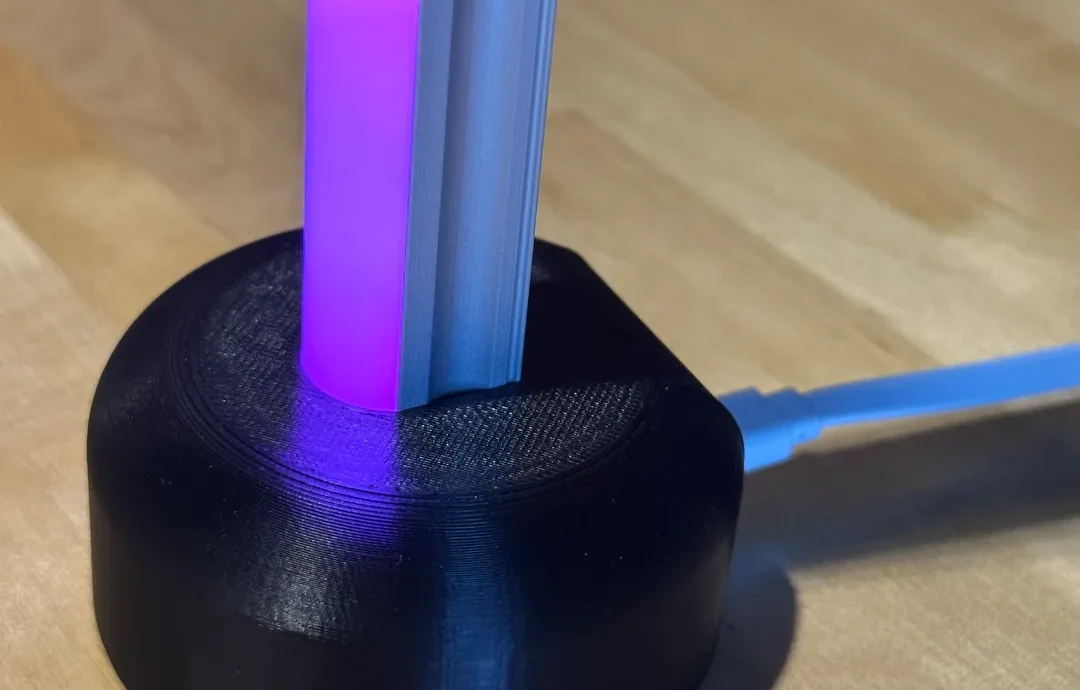

Это основа для светодиодной ленты, которую вы можете разместить где угодно с помощью простого зарядного устройства на 5 В и простой проводки.

Я разрезал одну из секций длиной 3 фута (1 метр) на половину канала Музата для каждой стойки.

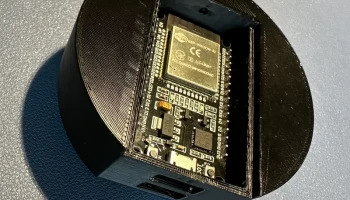

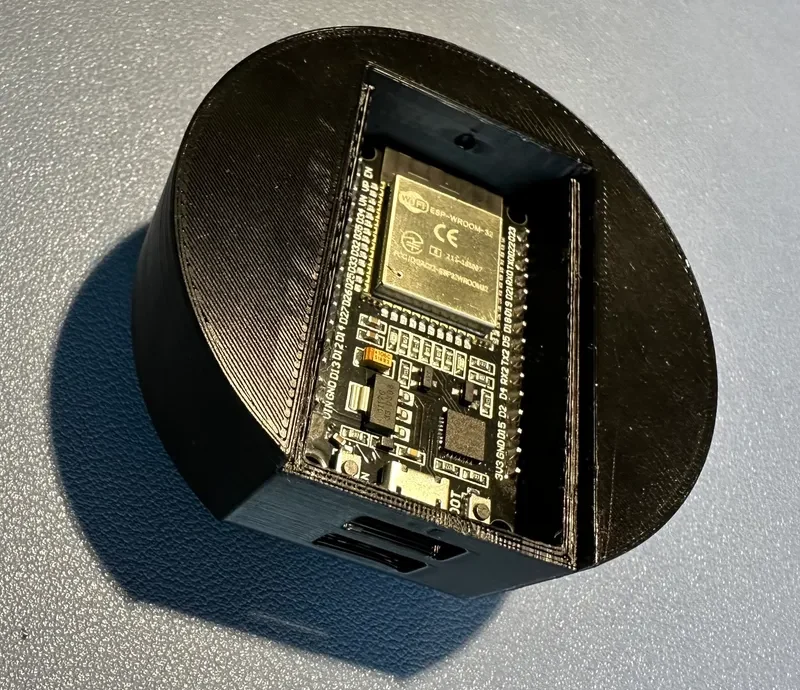

Два отверстия на задней стороне подставки предназначены для 1) подключения кабеля micro USB к плате (НИЗ) 2) вывода кабелей к другому светодиоду или использования другого источника питания (ВЕРХУ).

К вашему сведению

На YouTube есть несколько видеороликов о настройке светодиодов с платами ESP32.

Стоимость одного составляет около 15 долларов.

Шаги
Загрузите WLED на плату ESP32 — https://install.wled.me/

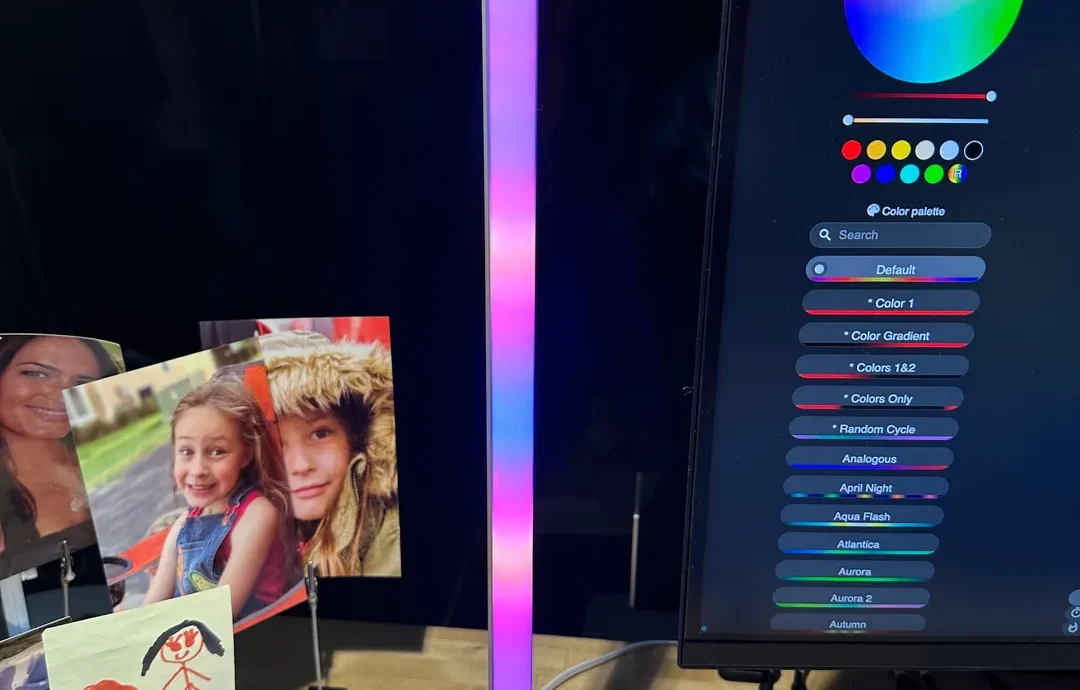

Настройки — установите количество светодиодов на полосе, убедитесь, что GPIO правильный, отрегулируйте ток питания.

Подсоедините к светодиодной ленте 3 провода (питание, земля, данные).

Пропустите провода через отверстие в основании

Подключите провода к ESP32 (данные = D4, земля = GND и питание = VIN).

Подключите блок питания micro USB 5 В и запустите WLED.

Создание модели

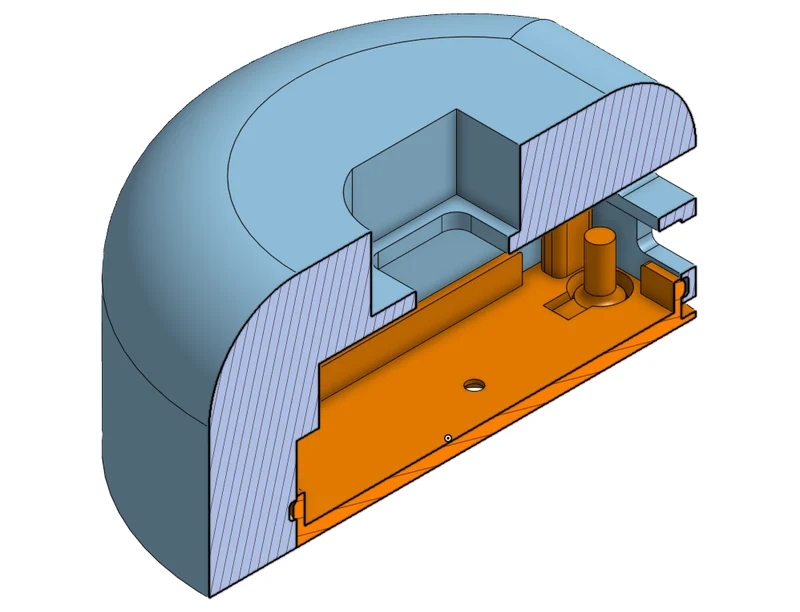

Для создания этой модели я использовал OnShape.com, и вы можете скачать отсюда любой тип файла или скопировать его и использовать с бесплатной учетной записью OnShape. https://cad.onshape.com/documents/a0f589c2c776bd924c75869d/w/dc19edb5624b3d1d8f 45f3de/e/83c56456f8a37f238f900508?renderMode=0&uiState=64960449ff5d430e1c3ddc9d

Части

Вот детали, которые я использовал, но вы можете использовать другие светодиоды, если хотите. Однако подставка сделана специально для канала Muzata Spotless Channel.

Muzata, 6 упаковок безупречных алюминиевых каналов (50 долларов США) — Muzata 6 упаковок, 3,3 фута/1 метр, 17x20 мм, U-образная система алюминиевых каналов для безупречных светодиодов с изогнутой на 60° крышкой из плексигласа молочно-белого цвета, торцевыми заглушками и монтажными зажимами, профиль направляющей для установки полосовых светильников, рассеиватель U108 1M WW,LN1: Amazon.com: Инструменты и товары для дома

ESP32, 2 упаковки (12 долларов США) — Amazon.com: MELIFE 2 Pack для ESP32 ESP-32S Разобранная макетная плата, 2,4 ГГц, двухрежимный Wi-Fi + Bluetooth, двухъядерный микроконтроллер, интегрированный с антенной ESP32s, RF AMP-фильтр AP STA.: Электроника

Светодиодные ленты BTF (32 доллара США за 16 футов) — Amazon.com: BTF-LIGHTING WS2812B RGB 5050SMD, индивидуальная адресация, 16,4 фута, 60 пикселей/м, 300 пикселей, гибкая белая печатная плата, полноцветная светодиодная пиксельная лента Dream Color, IP30, водонепроницаемость, светодиодный экран, только светодиодная стена, 5 В постоянного тока: инструменты и обустройство дома

.3MF-файл

Я включил файл проекта, в который добавил модификаторы, чтобы сделать крышку 100%-ным заполнением, а также добавил опоры к выступу крышки и центральному отверстию. Это было напечатано на принтере Prusa Mini+.

Я также включил один под названием «с центральным вырезом». Я рекомендую этот, потому что ему не нужны опоры в центральном отверстии, а только нижние края. После печати вы можете просто использовать бритву, чтобы вырезать центральное отверстие. Толщина всего 0,15.

Я напечатал высоту слоя 0,15, чтобы верхняя часть основы выглядела хорошо. Я поставил опоры по нижнему краю, где находится крышка, и по центру.
Шапка должна быть напечатана со 100% заполнением.
