Проект Интернет-радио (прототип)

Интернет-радио, вдохновленное другими моделями здесь, на распечатках и в Интернете, но эта модель и принципиальные схемы — моя собственная работа.

Это по-прежнему следует классифицировать как прототип, поскольку я еще не устранил все проблемы с корпусом. Он соединяется, но не крепится, но эту проблему можно решить, аккуратно нанеся СА или термоклей.

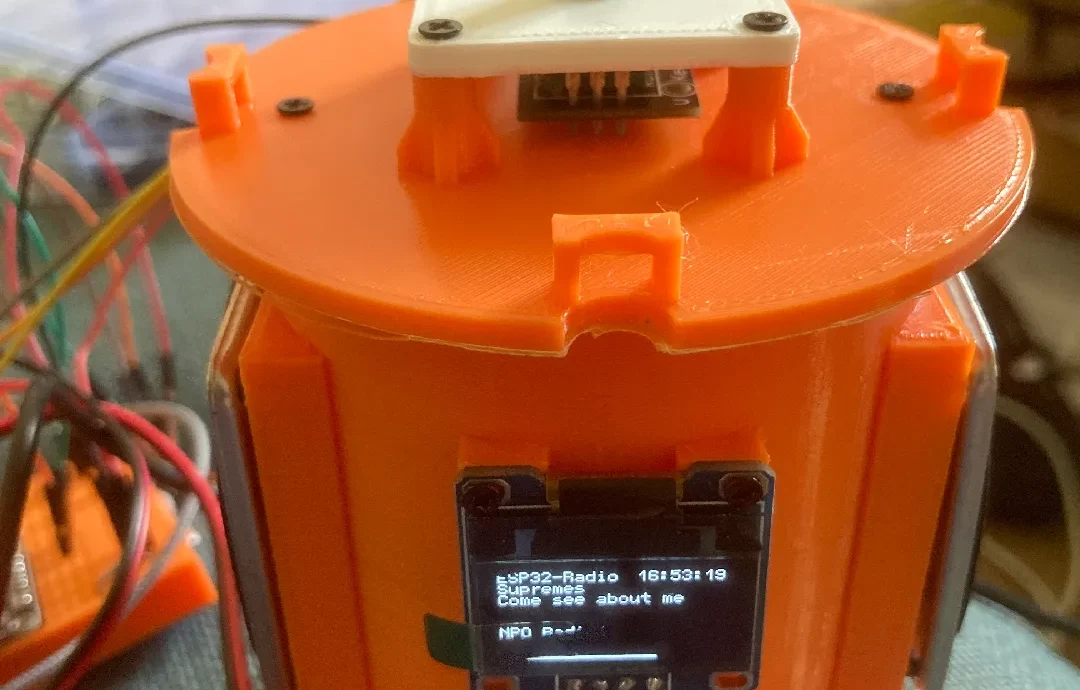

Поворотный регулятор с кнопкой в ​​верхней части радио используется для выбора громкости �� опций. Также будет возможность управлять радио с помощью инфракрасного пульта дистанционного управления.

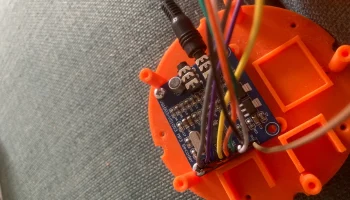

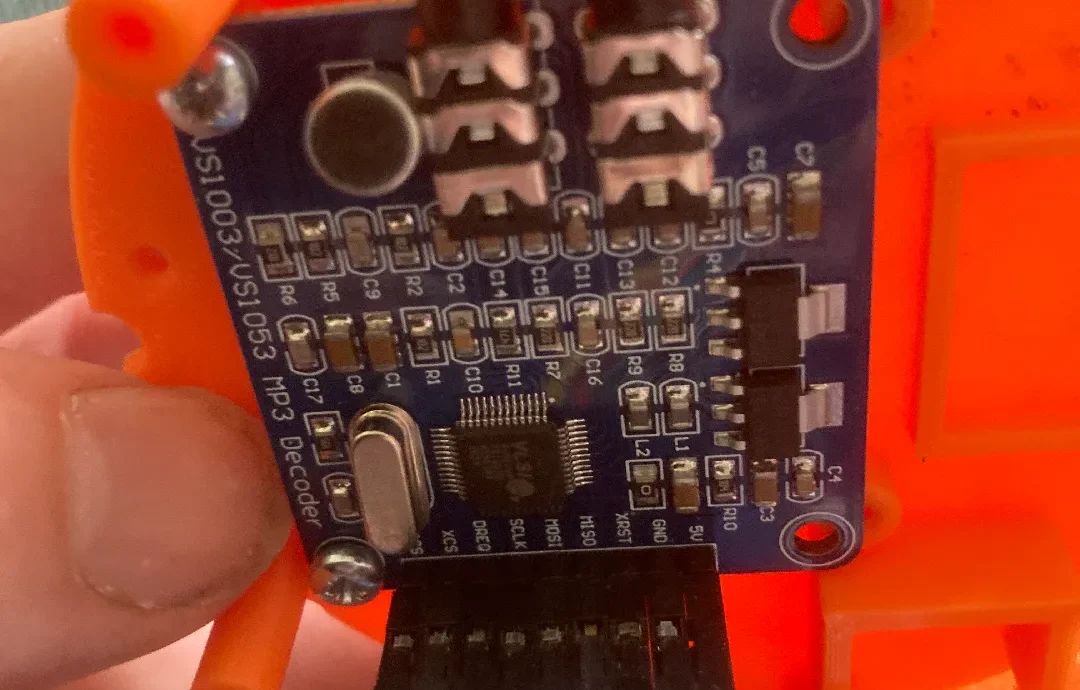

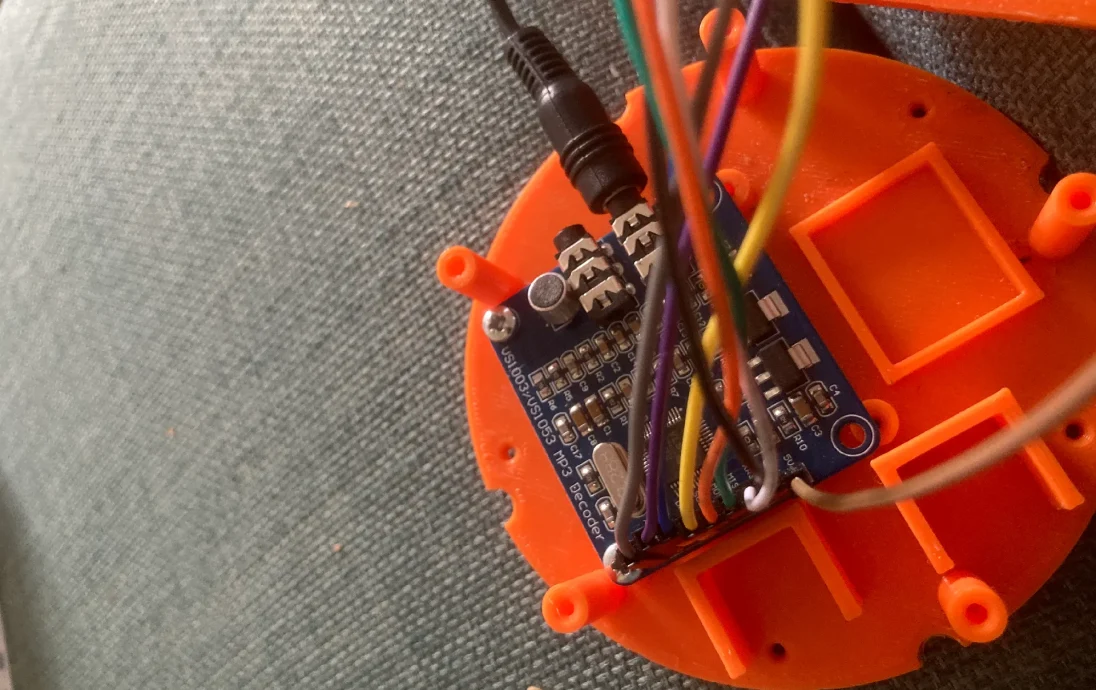

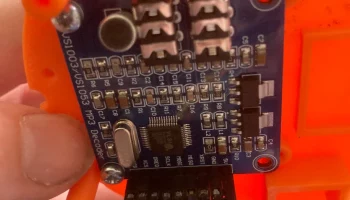

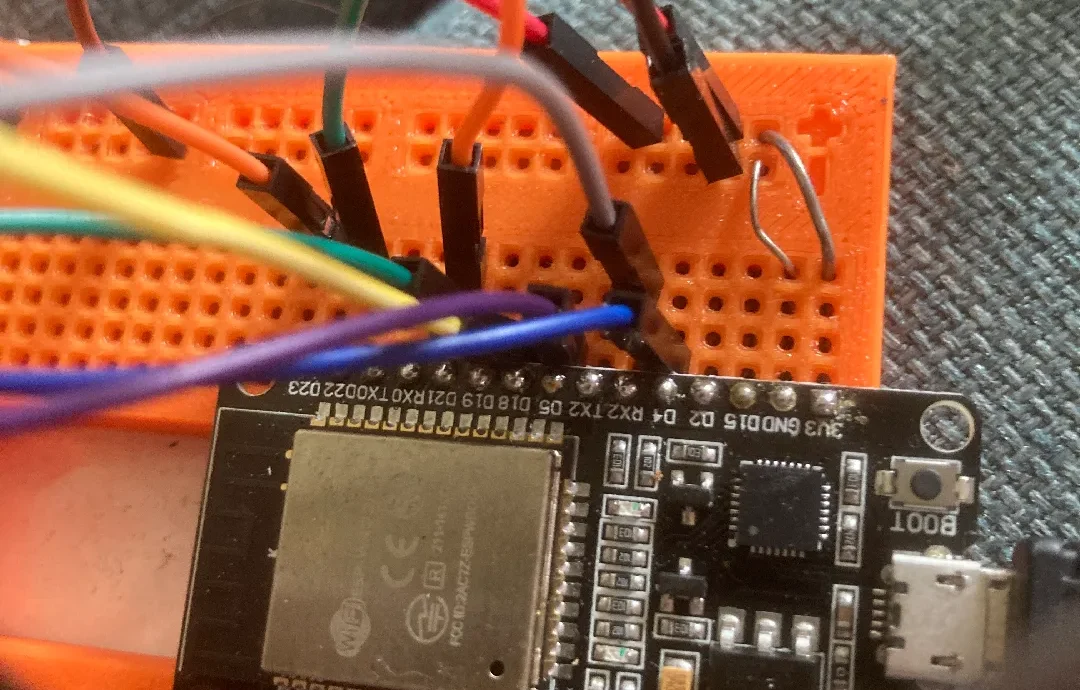

Он использует коммутационную плату микроконтроллера ESP32 и плату аудиодекодера VS1053.

Прошивка для этого радио была написана Эдом Смолленбургом, и ее можно найти на его github здесь.

Файлы макетов Stripboard были созданы мной в DIYLC от Bancika.

Это НЕ комплект или учебное пособие, которое можно собрать. В настоящее время это экспериментальный прототип, поэтому на данный момент я не могу дать рекомендации по правильной сборке, деталям и т. д.

Вам НЕОБХОДИМО изменить исходный файл FreeCAD, поскольку динамики, которые я использую, были извлечены из неработающего радио DAB. Должно быть относительно легко изменить эскизы корпуса динамика, чтобы разместить динамики с немного отличающимися размерами или отверстиями для винтов, схему повышающего понижающего преобразователя и ЦАП.

Обновления:

08.06.2024:

Прототип проекта завершен. Я загрузил текущий исходный код FreeCAD и экспортировал части STL. Проект работает достаточно хорошо для моих целей, поэтому я не потратил время на полную оптимизацию конструкции — корпус имеет недостаточное крепление между двумя половинками, поэтому для их фиксации я сейчас прибегаю к термоклею. Есть также некоторые проблемы с конструкцией силовой части, из-за которых пришлось сконструировать небольшую лицевую панель, в которой расположены разъем питания и специальный переключатель, который я использовал. Мне пришлось отрезать выступающую часть силовой части, чтобы она поместилась внутри корпуса, и оригинальное крепление переключателя сломалось.

Пожалуйста, не стесняйтесь делать ремиксы файлов по своему усмотрению.

14.07.2024:

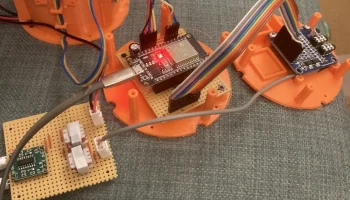

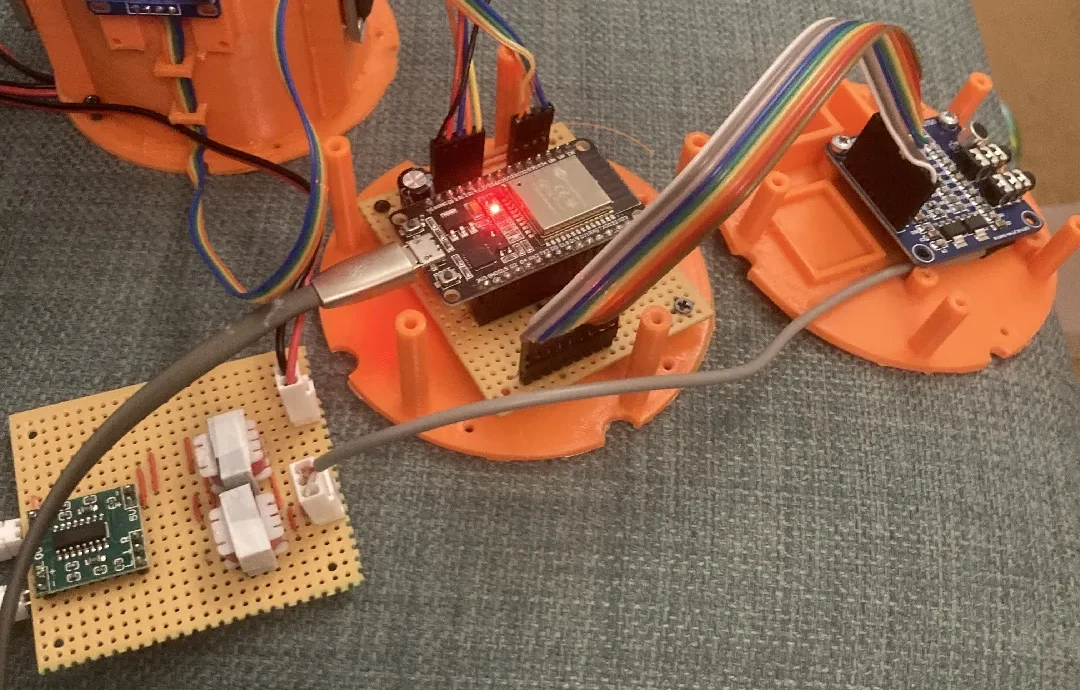

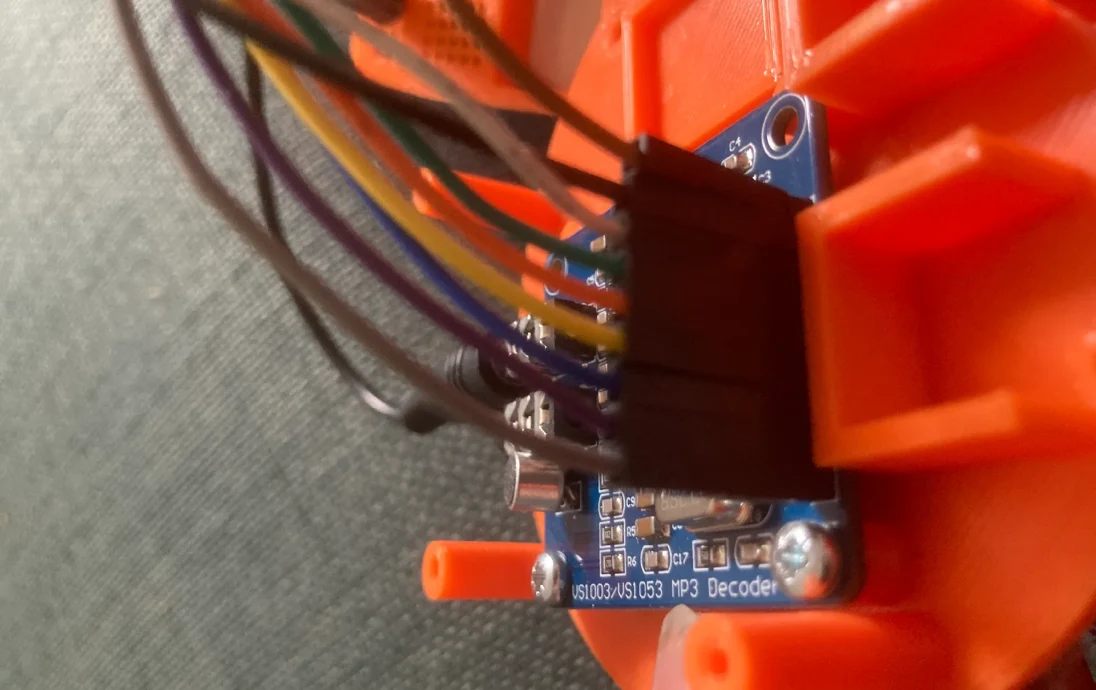

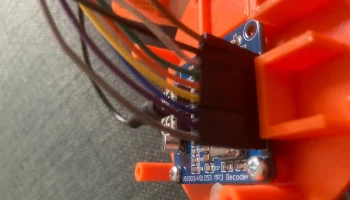

Я перешел на использование жгута проводов для соединения VS1053, ESP32, OLED и ИК-датчика, что значительно облегчит сборку без пайки.
Для радиостанции по-прежнему потребуется печатная плата для усилителя и изолирующие трансформаторы. Выложены шаблоны макета для прототипа.

07.03.2024:

Загрузил изображение прототипа в работе и макеты макетов перед проектированием и изготовлением реальных печатных плат для внутренних устройств.

28.06.2024:

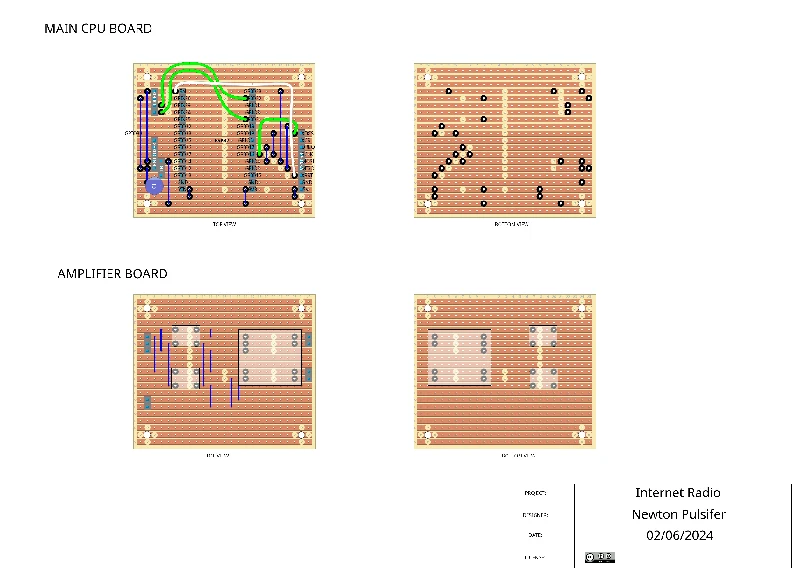

Дополнительные обновления файлов САПР и загрузка макетов платы DIY Layout Creator для прототипа на картоне перед проектированием печатных плат.

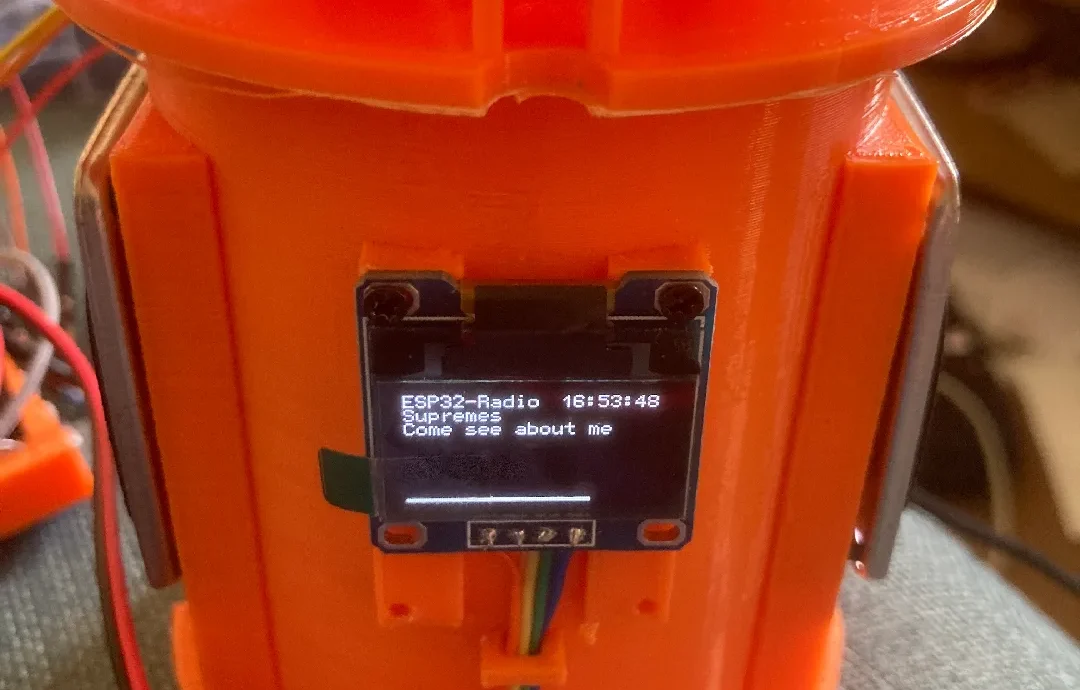

Исходный дисплей не очень хорошо сочетался с остальной электроникой, поэтому на данный момент я выбрал дисплей SSD1306 с диа��ональю 0,96 дюйма и разрешением 128x64.

07.03.2024:

Загрузил фотографию прототипа в работе, включая макеты макетов ESP32 и секций усилителя перед проектированием и изготовлением печатной платы.

08.06.2024:

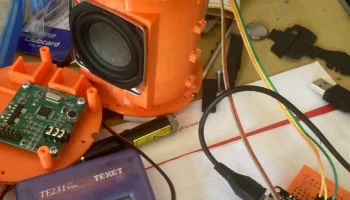

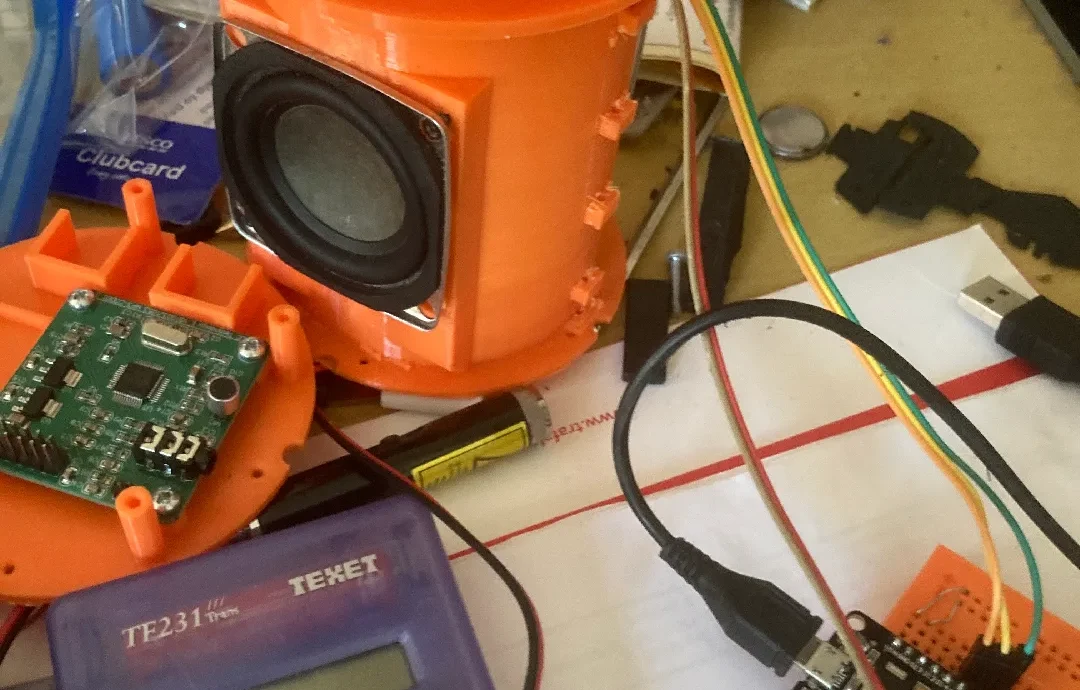

Корпус динамика загружен как отдельный файл FreeCAD. Он был разработан для размещения динамиков определенного типа, которые я извлек из старой стереосистемы, но его можно модифицировать, чтобы он подходил для других типов круглых динамиков. Это было проверено со встроенным модулем усилителя с помощью моего планшета Fire Tablet, и усилитель и динамики работают вместе правильно.

Я надеюсь в конечном итоге выпустить файлы платы для модуля ЦП, если/когда я доберусь до завершения проектирования и их производства, но на данный момент прототип находится на перфорированной плате.

05.03.2024:

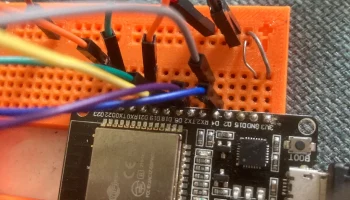

Каркас радио начинает выглядеть намного лучше, чем я изначально предполагал. Вероятно, потребуется еще несколько доработок, прежде чем я смогу действительно классифицировать это как проект, который можно построить практически для всех. Похоже, одна из купленных мной плат декодера сломалась, но старая, кажется, работает нормально на макетной плате, пока я тестирую и прорабатываю проводку. Осталось доделать модуль питания и модуль дисплея. Я даже не проверял, работает ли какой-либо из купленных мной дисплеев! :/

Список деталей:
SSD1306 OLED
Вращающееся кодирование
