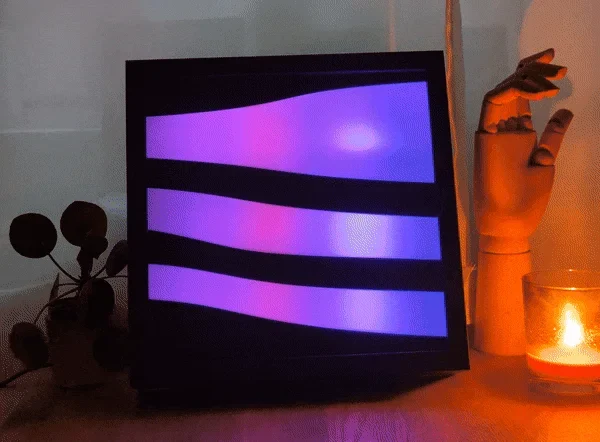

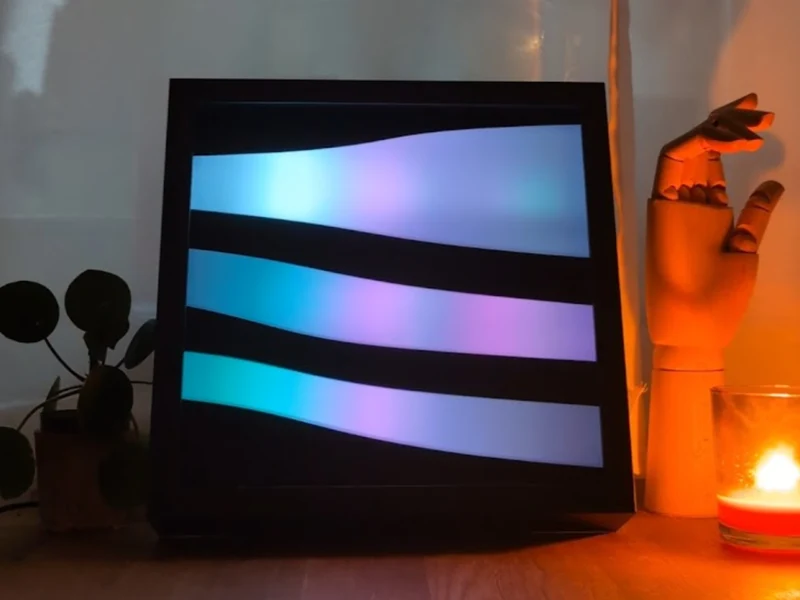

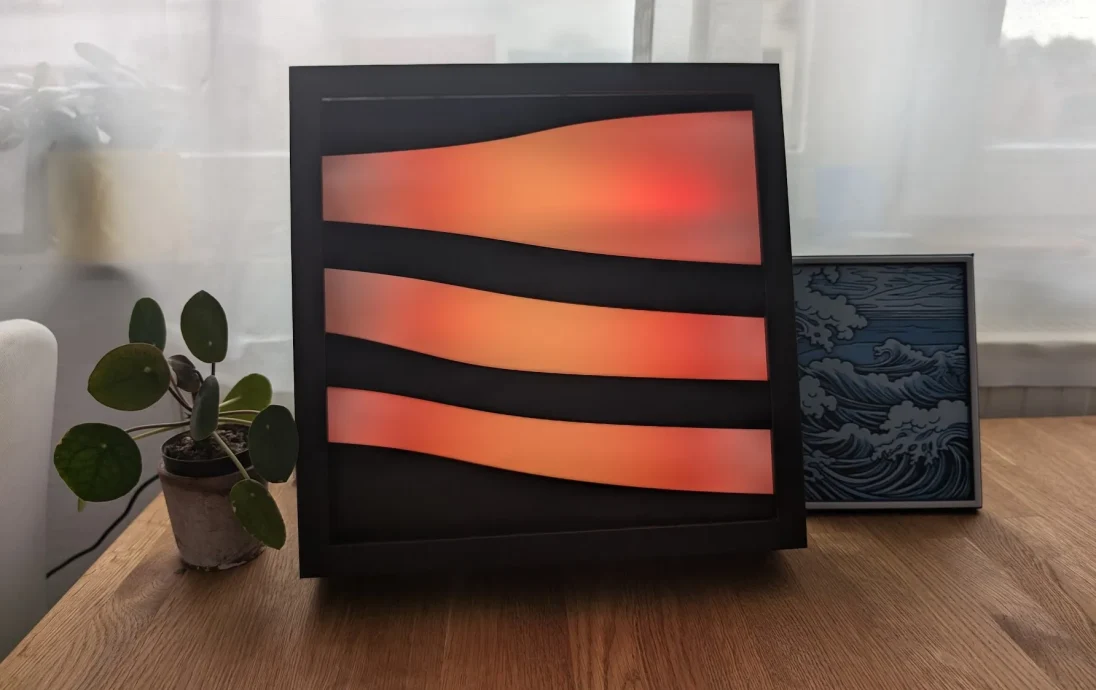

Анимированная рамка WLED

Это дешевый и простой первый проект, если вы хотите заняться микроконтроллерами/светодиодами.

МАТЕРИАЛЫ
Рамка.
Я использовал ИКЕА САННАХЕД 25х25.
Микроконтроллер ESP32/ESP8266.
источник питания 5 В
Номинальный ток не менее 2 А для 50 светодиодов WS2812B RGBW.
Я использовал старое зарядное устройство для телефона на 2 А.
Адресная светодиодная лента WS2812B или аналогичная.
Я использовал 60 светодиодов на м, всего 50 см в этом проекте.
Проволока.
Дополнительно: предохранитель 2А, разъемы для светодиодной ленты, переключатель включения/выключения.

ПЕЧАТЬ ИНСТРУКЦИЙ

Я распечатал отдельные сегменты вертикально в режиме вазы. PLA бел��й и PLA CF. Высота слоя 0,3 мм, сопло 0,6 мм. Меньшие слои будут выглядеть лучше, если вы приблизитесь к картинке. Общий вес 180 г. Требуется Брим.

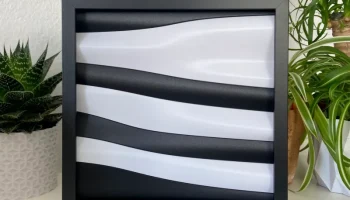

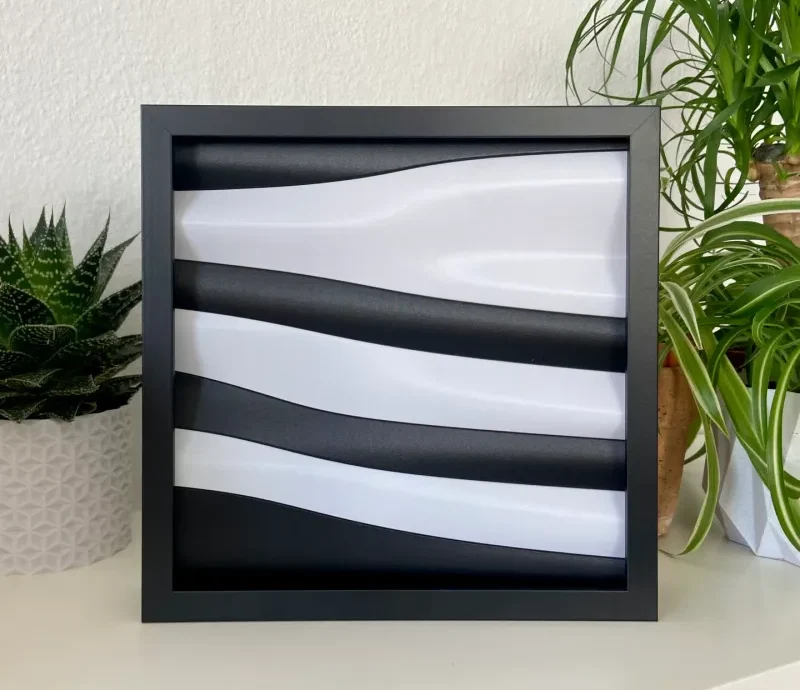

Потом я просто склеил детали вместе. Рамка удерживает их довольно хорошо, поэтому немного ленты вполне достаточно.

Вы можете настроить эту модель в OnShape.

Имена файлов:

РАМКА

Я сделал это для рамки ИКЕА САННАХЕД. Вы можете использовать любую другую полую рамку, но тогда вам может потребоваться масштабировать файлы печати. Загруженные файлы имеют размер кадра 250x250x45 мм.

ИНСТРУКЦИИ ПО ПРОЕКТУ
Подключите ESP32 к компьютеру с помощью USB-кабеля.
Установите WLED: https://install.wled.me/
Разрежьте светодиодную ленту на 3 части и соедините их проводами с помощью припоя или светодиодных разъемов. Всего я использовал 50 см, которые разрезал на 3 отрезка одинаковой длины.
Прикрепите светодиодные сегменты к обратной стороне белых сегментов.
Сделайте остальную проводку. Разные платы ESP имеют разную компоновку, но обычно используются GND, VIN и G16/D16/16.
Сделанный! Посетите https://kno.wled.ge/ для получения информации о WLED.
