Держатель для 25 охотничих патронов

Держатель для вазы Mose Shell

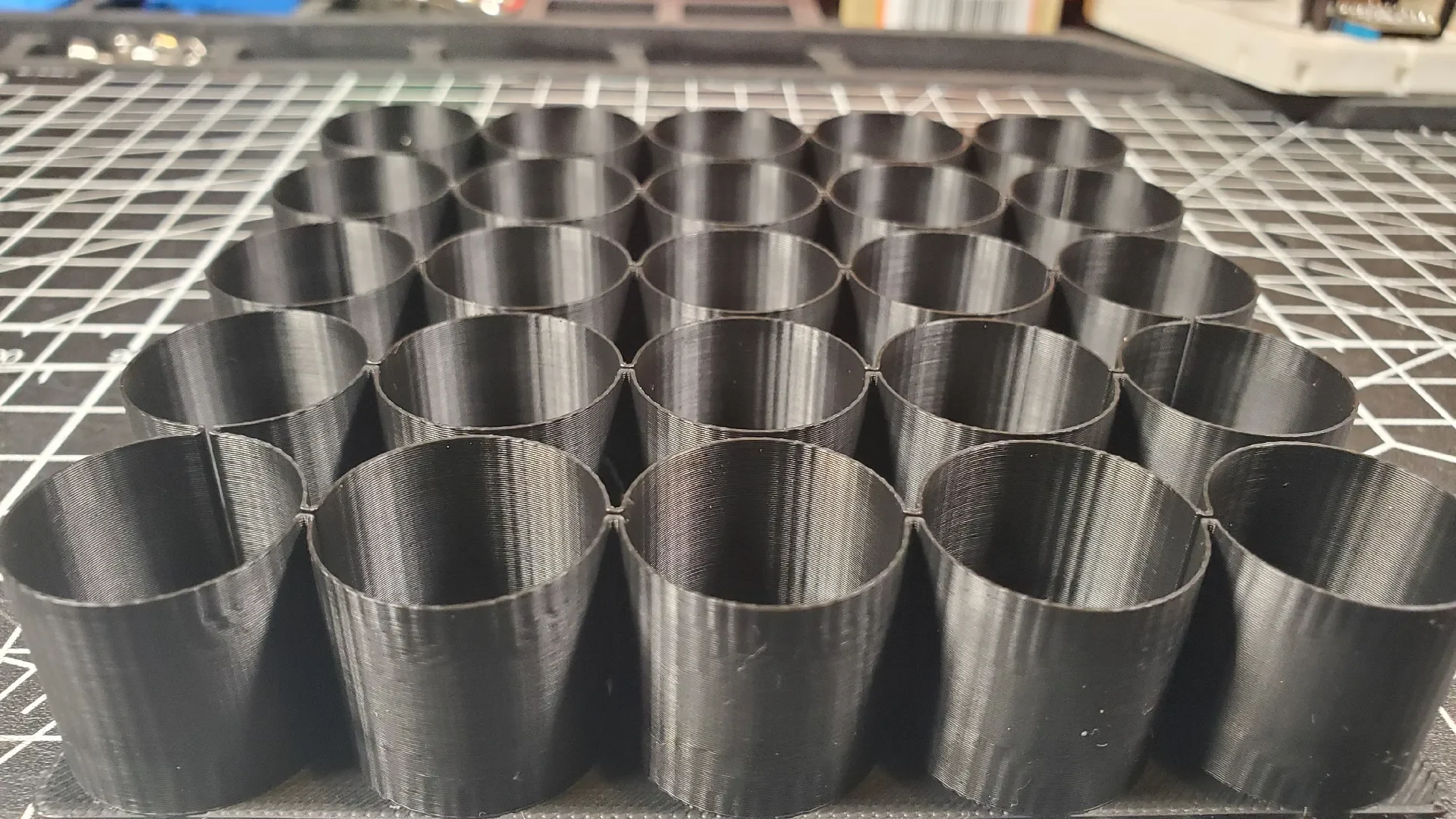

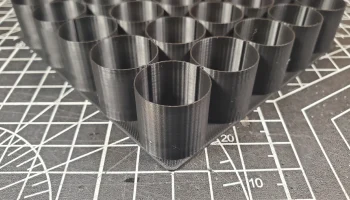

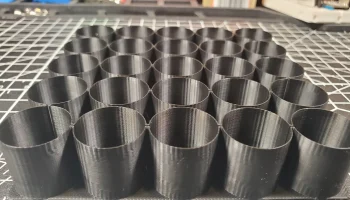

Упражнение по моделированию создания параметрического держателя для 25 ракушек, который печатает в режиме вазы с использованием минимального количества нити. Этот ремикс разработан таким образом, чтобы пользователи могли легко настроить его для своих собственных случаев использования.

Дизайн

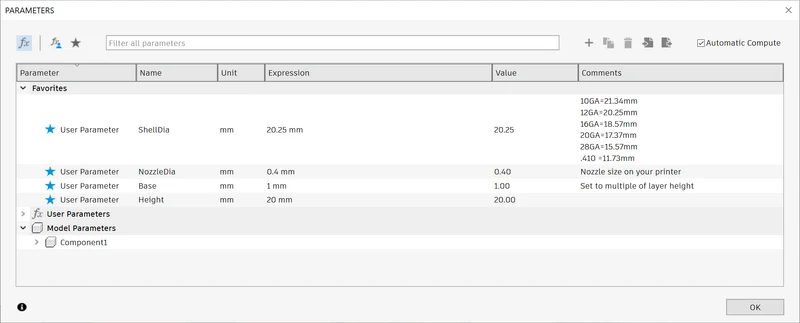

Параметры в прилагаемом файле Fusion позволяют регулировать диаметр корпуса, высоту устройства и размер сопла для обеспечения точности. Также включены преобразования популярных калибров дроби в миллиметры на основе стандартов SAAMI.

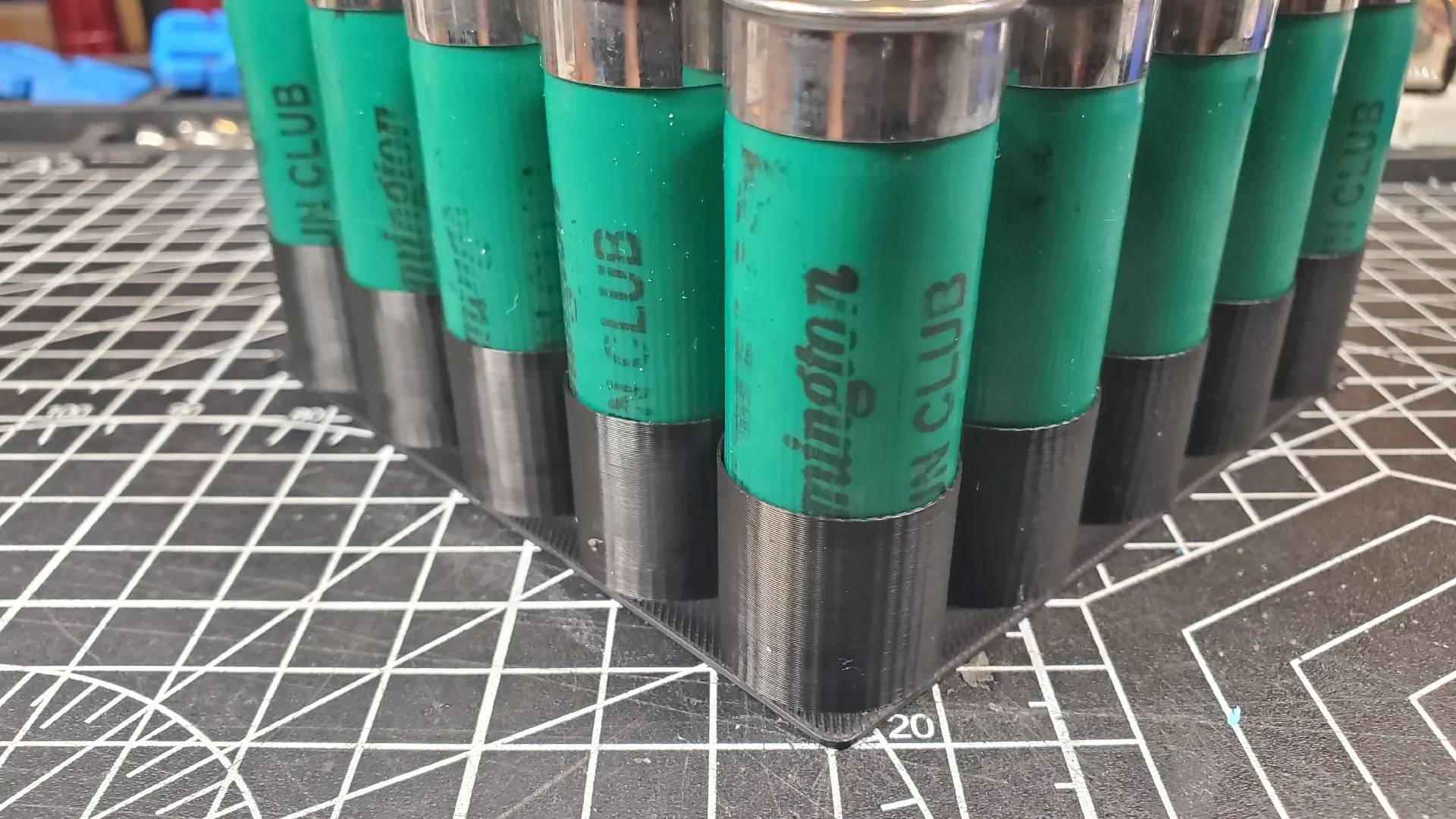

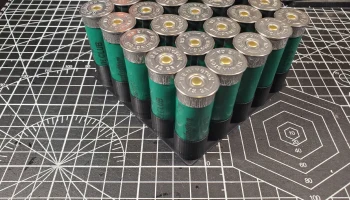

Хотя изначально конструкция была разработана для дробовых патронов, ее можно модифицировать для поддержки широкого спектра патронов и использовать для хранения и перезарядки.

Кастомизация

При настройке параметров убедитесь:

NozzleDia соответствует размеру сопла вашего принтера.

База кратна высоте вашего слоя.

Высота может быть любой, что имеет смысл.

Модель тестировалась только на патронах 12GA, поэтому ShellDia может потребоваться метод проб и ошибок. Измерения ShellDia сняты с обжатого конца гильзы.
