E-Ink дисплей/термометр, корпус регистратора для наружног..

двухсекционный (наружный) корпус для 2,9-дюймового дисплея с электронными чернилами Waveshare и контроллера ESP/Arduinio

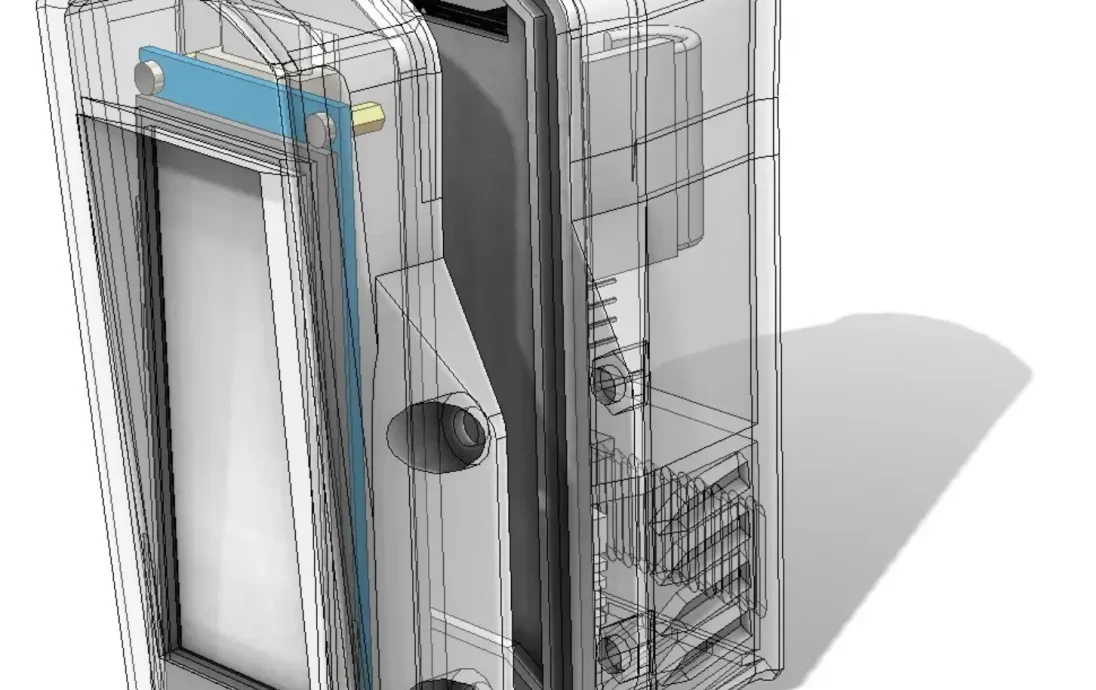

Передняя часть дисплея с защитой от дождя (большая крыша над дисплеем)

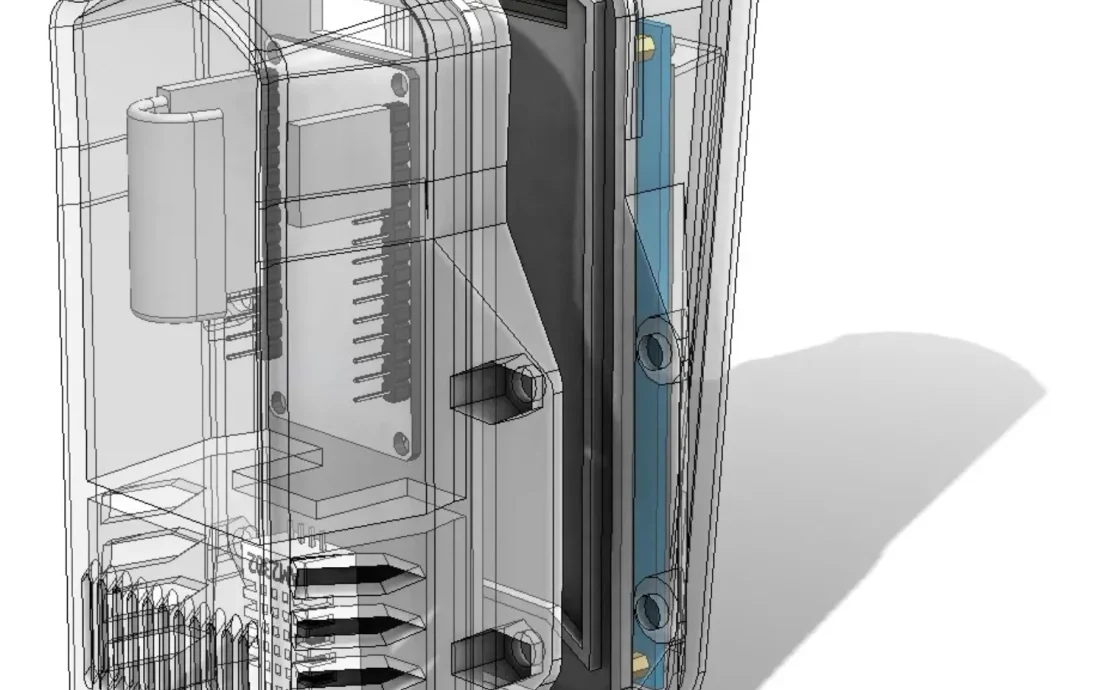

Задняя часть имеет верхний отсек для контроллера, кабели которого подключаются непосредственно к контактному разъему.

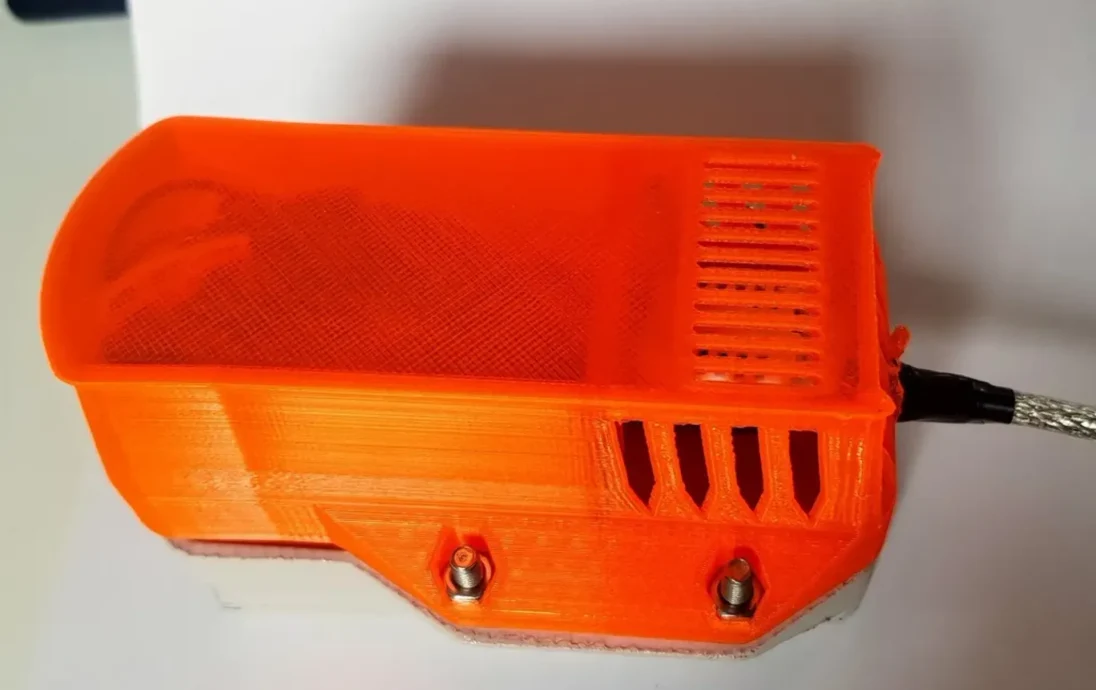

Нижняя часть с множеством вентиляционных отверстий для DHT11/DHT22 или любого другого датчика погоды.

Обе части могут быть закрыты одной задней пластиной для защиты от атмосферных воздействий.

Я добавил термоусадочную трубку к кабелям, идущим от дисплея к контроллеру, и немного горячего клея в отверстие для кабеля.

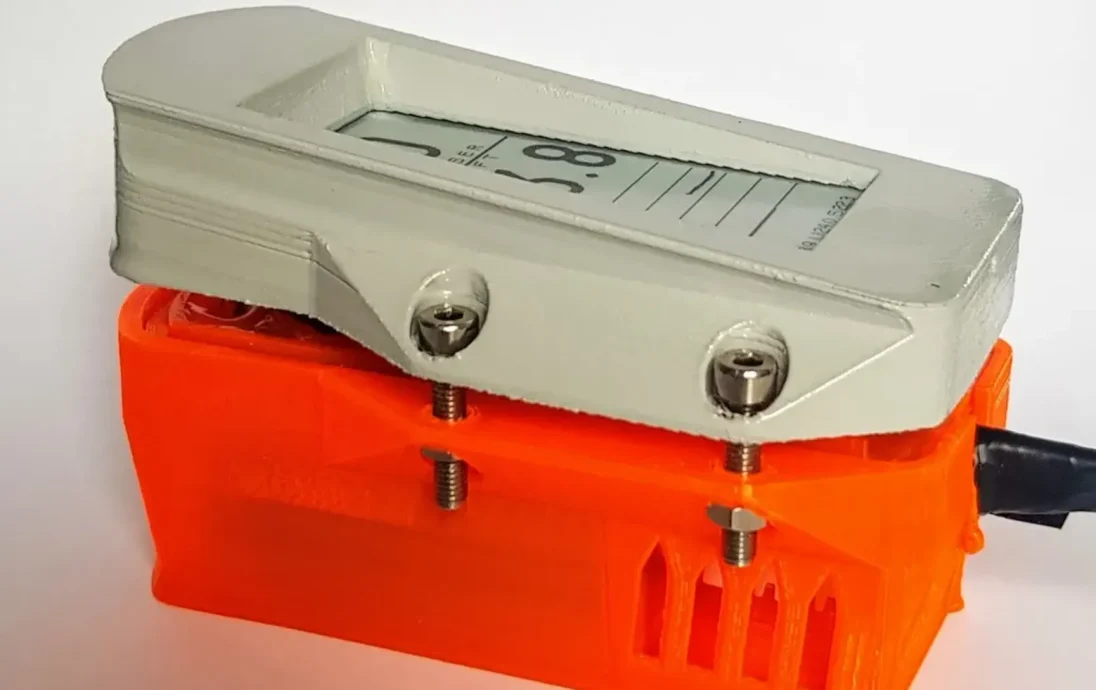

Вы можете скрепить обе части вместе с помощью (нержавеющих) болтов M4 или установить только часть дисплея, например. на деревянную поверхность.

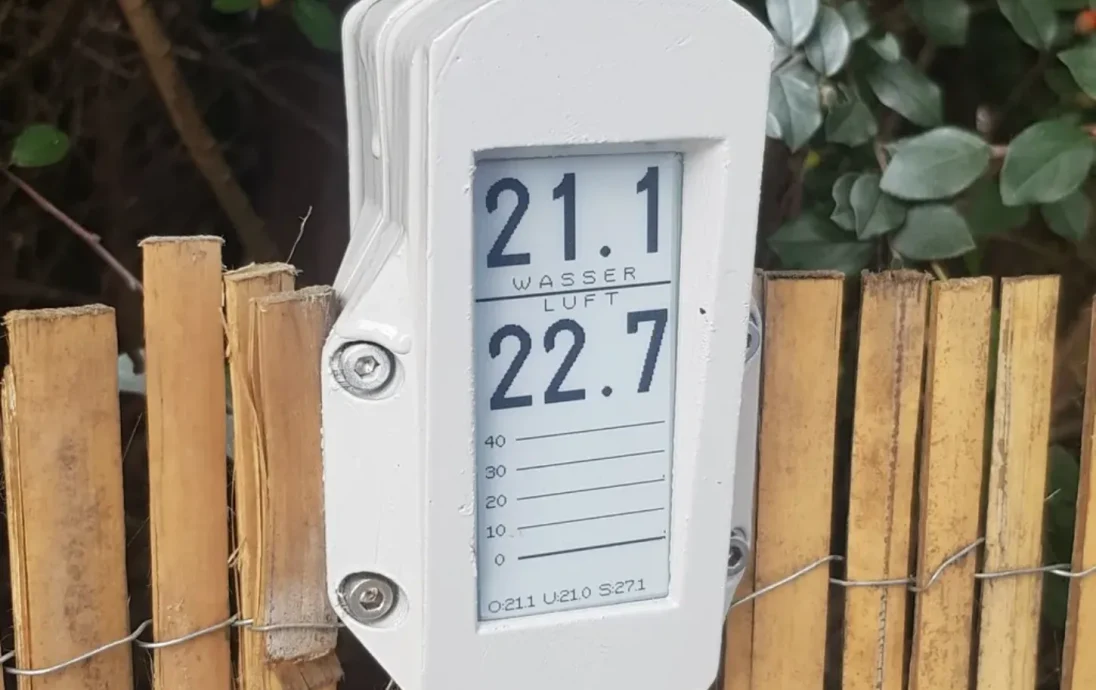

Я закончил его серой краской, чтобы он соответствовал фону электронных чернил.

Я также включил файлы шагов, если вы хотите их изменить/сделать ремикс.

Веселитесь!

Себастьян

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

25

Нить: что-нибудь PLA или что-нибудь еще.

Примечания:

Я напечатал часть дисплея передней стороной вниз и заднюю часть задней стороной вниз -> опоры не нужны, за исключением углублений для винтов и гаек.
