Покемон Ив Led Light

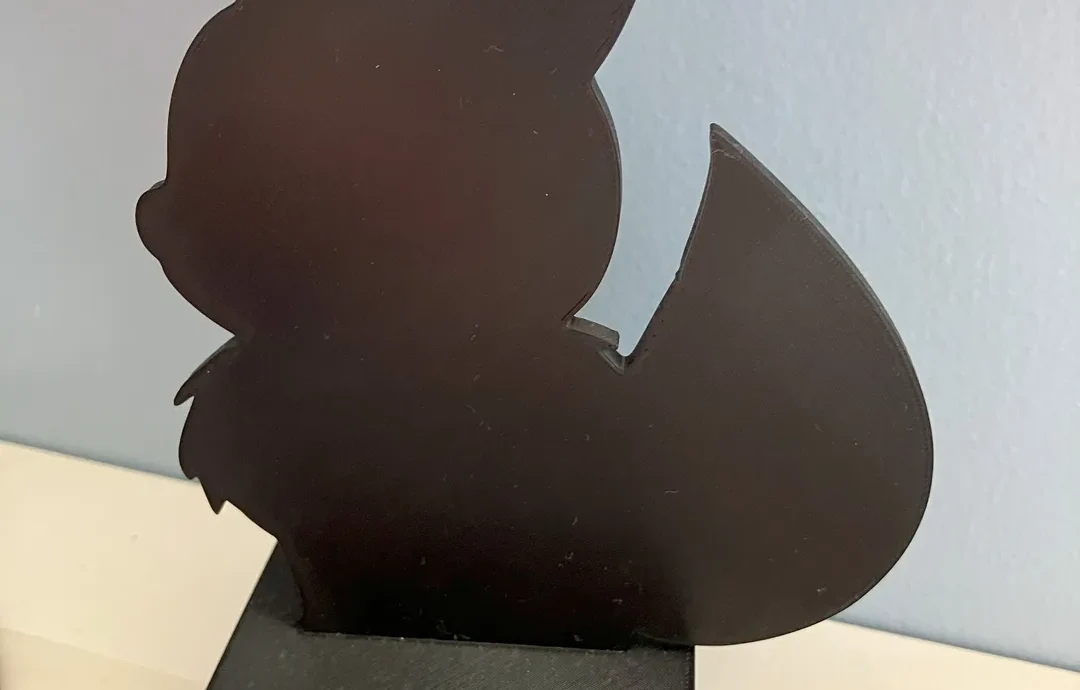

Простая пластина с коробкой для сборки светодиодного фонаря, изображающего Покемона Иву (см. другие мои сборки с Пикачу и Попплио).

Как распечатать

Действительно легко печатать толщиной 0,2 мм. Рекомендую добавить поддержку коробки для слота, в который вы будете вставлять пластину покемона, это обеспечит более качественную печать. Остальная часть печати прямая.

Как построить

Для сборки коробки вставьте в отверстия вставки с резьбой М3 и используйте болт М3.

Пластина покемона держится в пазу без клея.

В качестве светодиодов используйте мини-плату для светодиодов WS2812B RGB. Соедините их последовательно и приклейте светодиоды сзади горячим клеем.

Отверстие в верхней части коробки предназначено для установки поворотного энкодера. Вы можете запрограммировать этот кодер как вы. Лично я использую его следующим образом:

Нажмите, чтобы переключить свет
Поверните, чтобы изменить оттенок

Для контроллера возможно множество решений: Arduino Pro Micro, ESP32,...

Лично я использовал ESP32, запрограммированный с помощью ESPHOME. ESP32 прекрасно управляет до 8 светодиодами без проблем с питанием. С ESPHOME можно легко использовать поворотный энкодер для взаимодействия со светодиодом (или со всей домашней автоматикой).

спецификация

Светодиоды: https://www.aliexpress.com/item/1005001971988539

Вставки М3: https://www.aliexpress.com/item/4000585933306.html

Болты М3: https://www.aliexpress.com/item/32800975883.html

Поворотный энкодер: https://www.aliexpress.com/item/10000056483250.html
