Светодиодная рождественская елка/рождественская елка.......

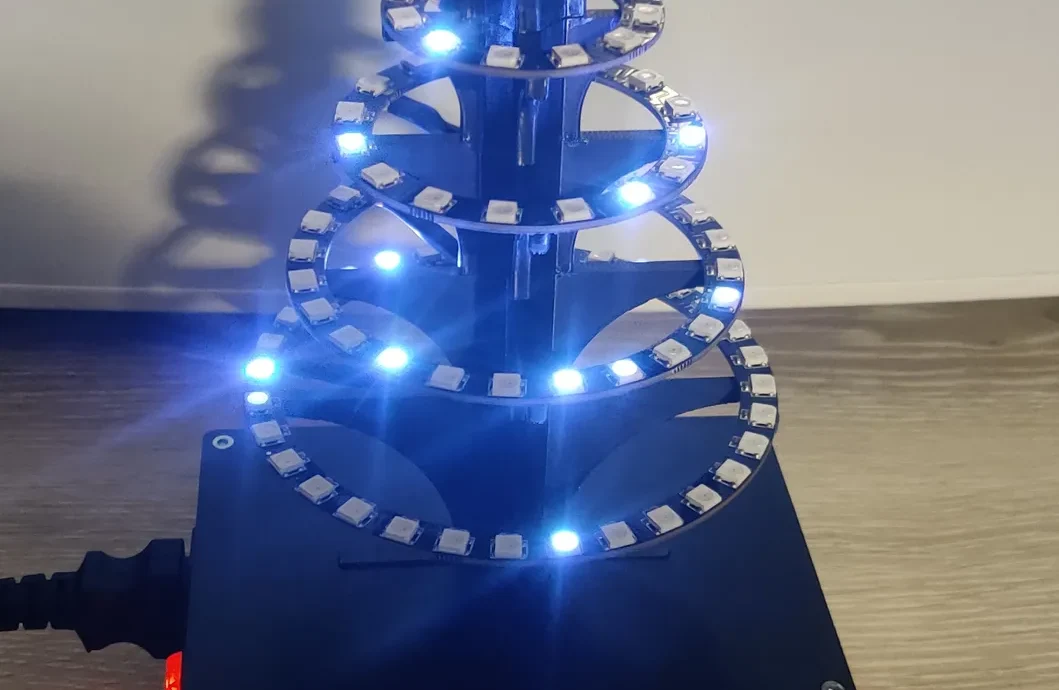

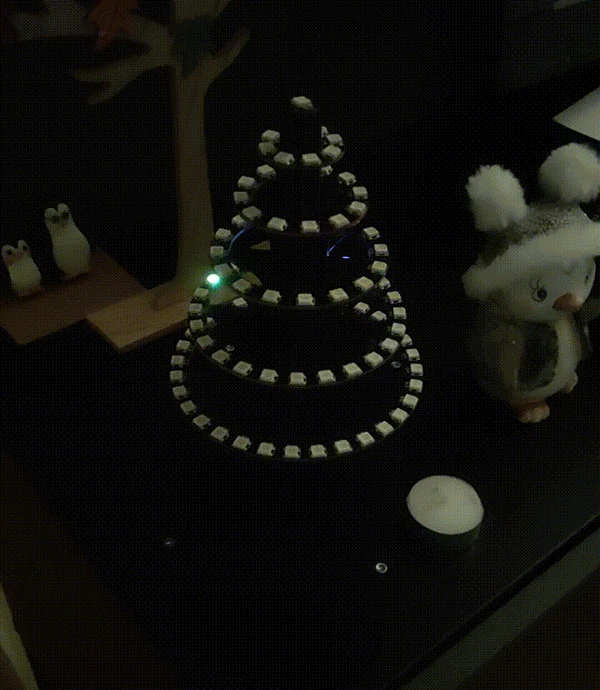

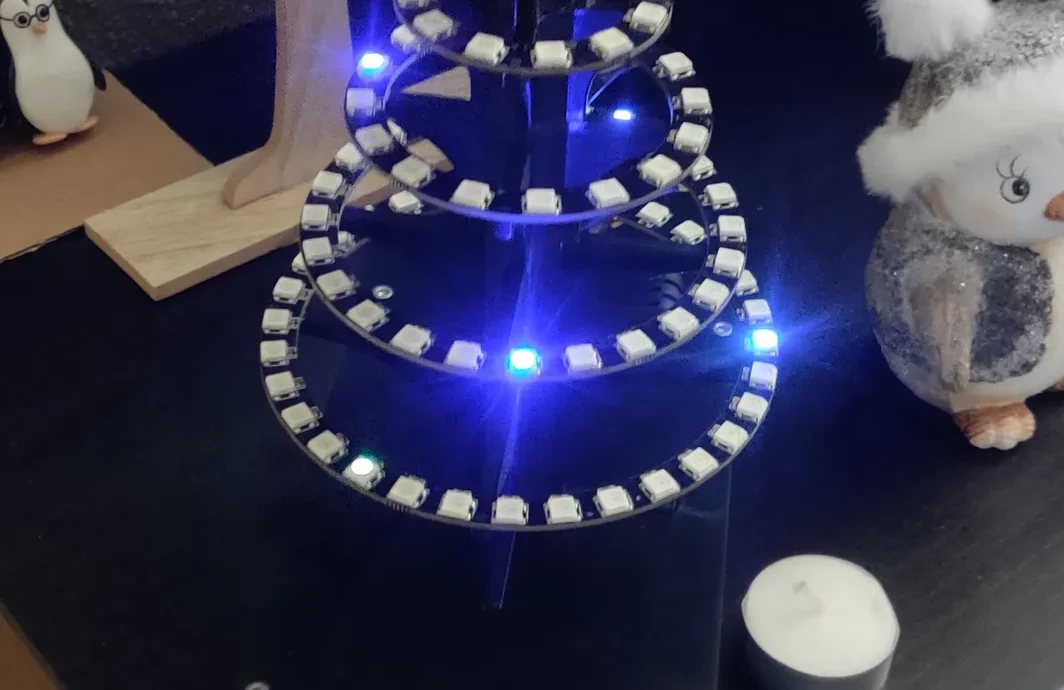

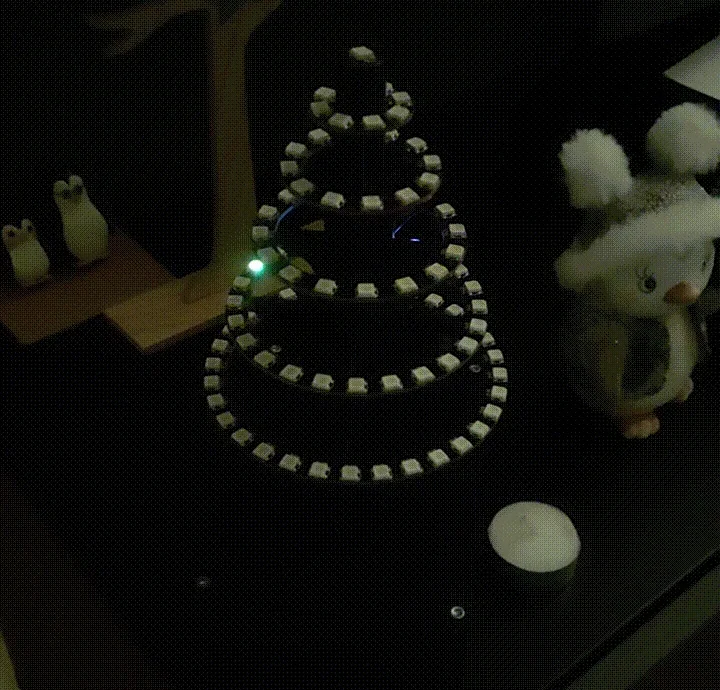

Рождественская елка на основе кольца со светодиодами RGB на базе SK6812.

Кольца

Каждое кольцо имеет 4 разъема: вход данных, выход данных, заземление и 5 В. Данные первого/нижнего кольца подключены к GPIO ESP32 (через 74AHCT125). Выход данных подключается к следующему кольцу входа данных.

74AHCT125N

Используется для подключения 3,3 В стороны ESP32 к стороне данных 5 В светодиодных колец.

таблица данных

Диаграмма

См. https://wled.discourse.group/t/esp32-sn74ahct125n-wiring-max-length-data-cable-to-sk6812/2294, но я использовал резистор на 470 Ом, как показано здесь.

Механические части
М3х12
Резьбовые вставки М3

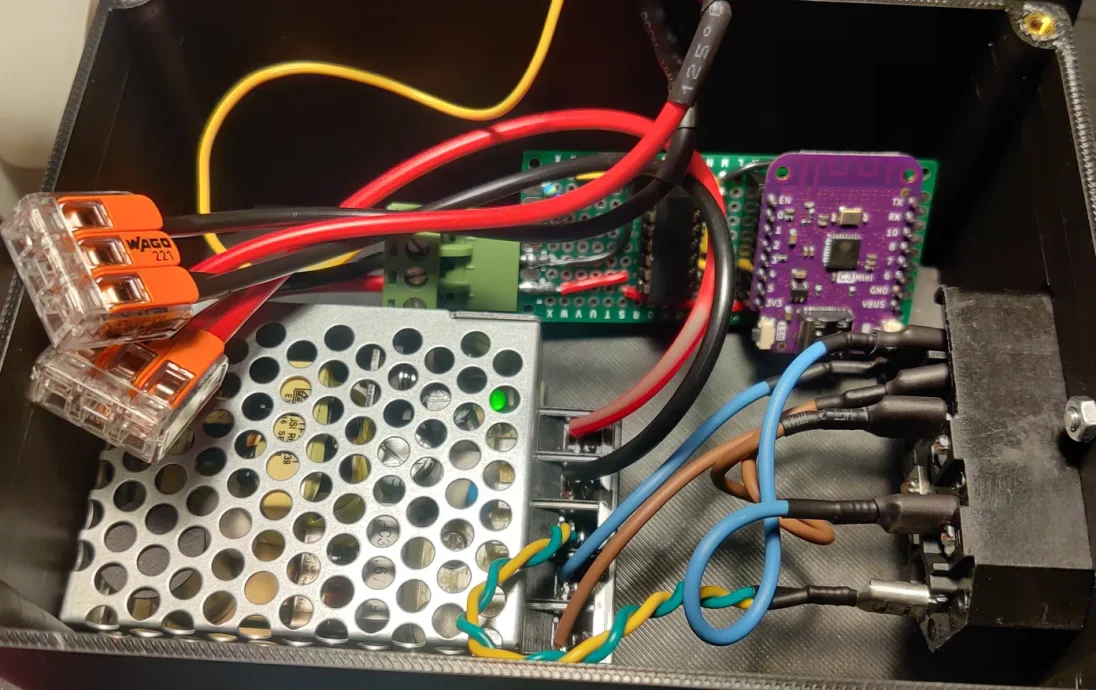

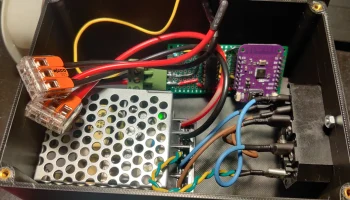

Электрические части
SK6812 Digital 5050 RGB LED Ring — 93 светодиода — черный
Wemos C3 Mini — ESP32-C3 — v1.0.0 (снято с производства, используйте v2.1.0)
SN74AHCT125N 4-канальный преобразователь уровня — от 3,3 В до 5 В — 14-контактный DIP-разъем
Источник питания Mean Well — 5 В, 3 А — Импульсный источник питания — RS-15-5
Разъем IEC C14 с предохранителем (такой же, как у вашего блока питания на ПК) (непонятно, где я его купил, выглядит так, но с выключателем)
