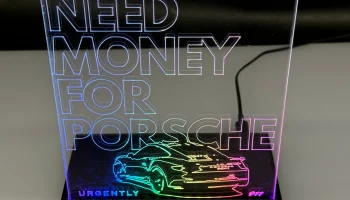

Подставка из акрилового стекла с эффектом подсветки WLED...

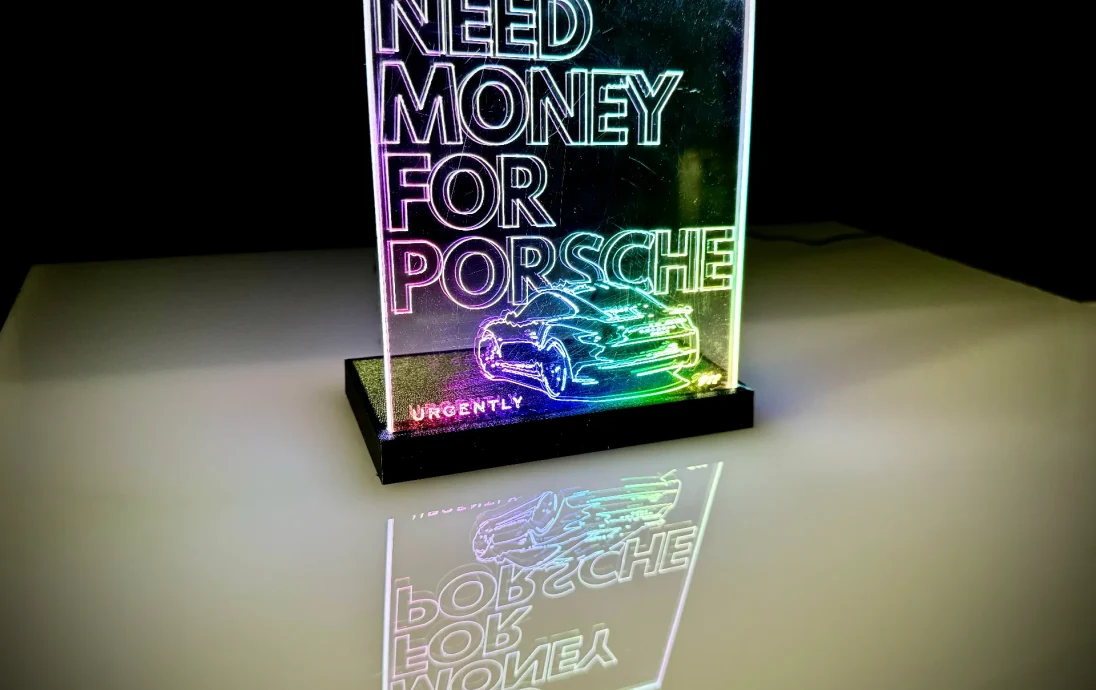

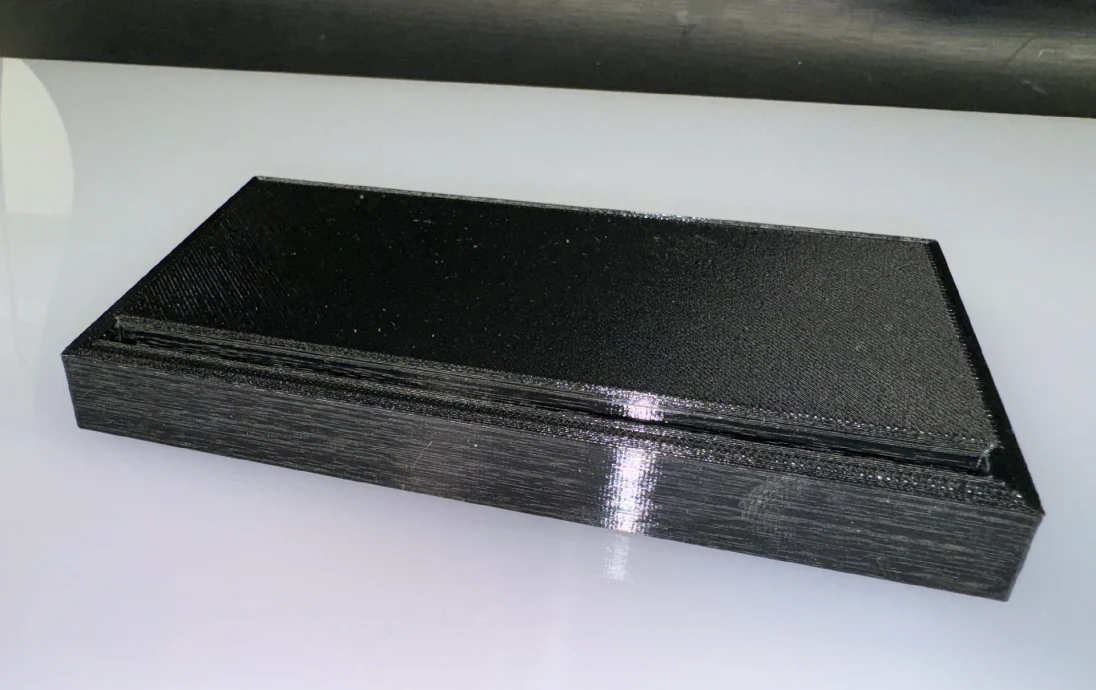

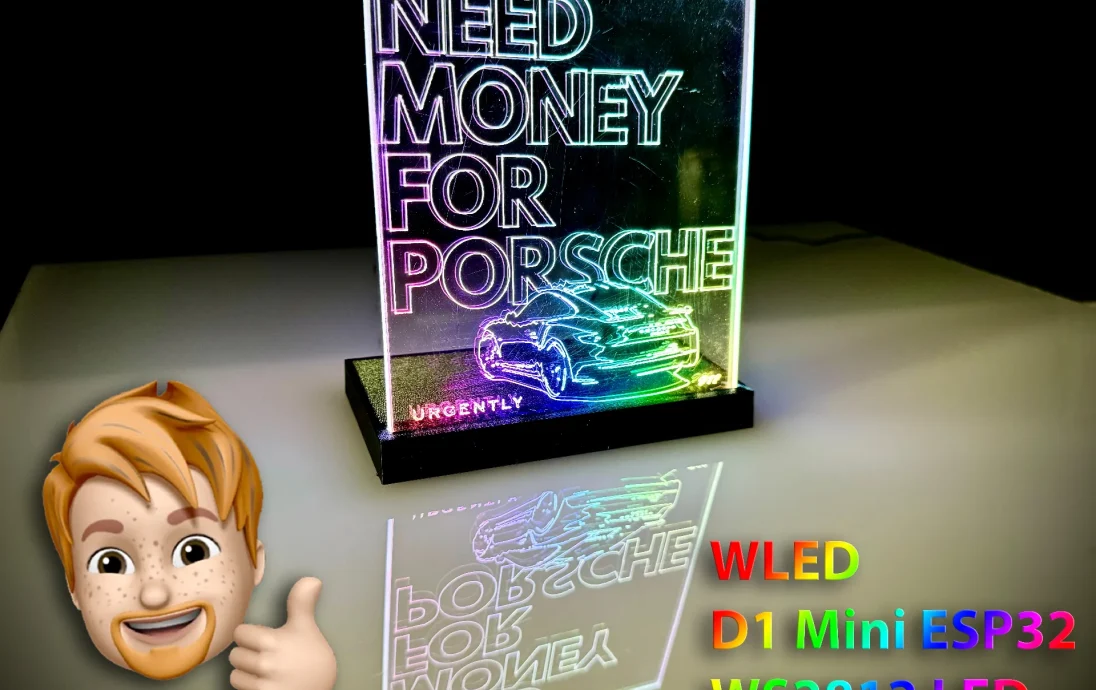

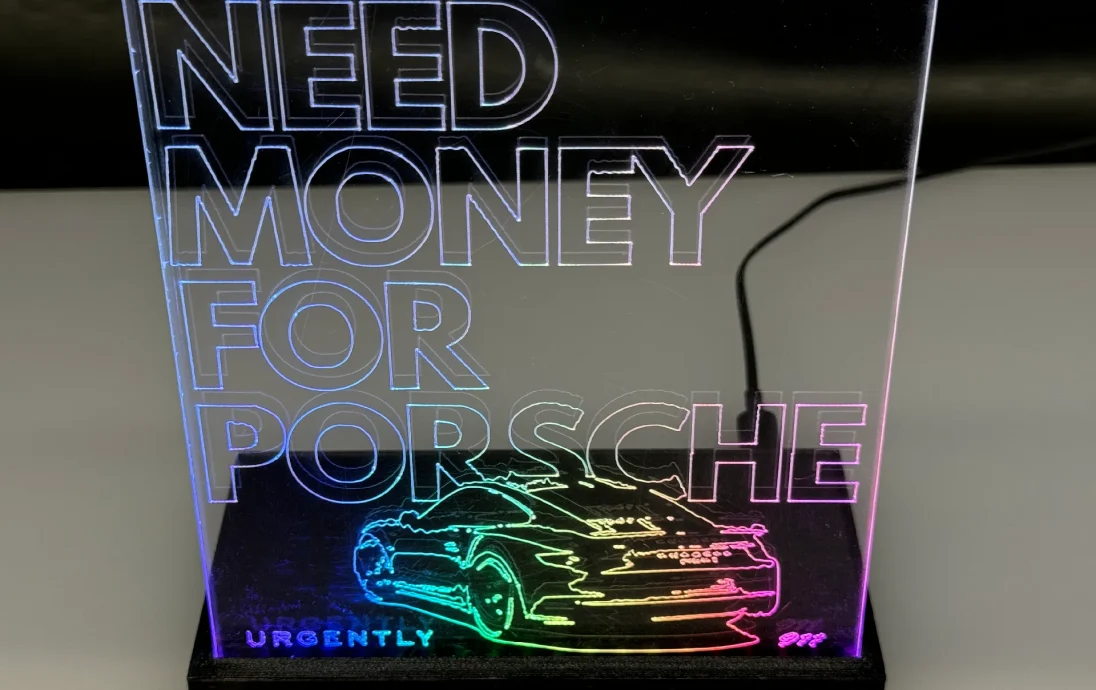

Эта подставка предназначена для пластины из акрилового стекла шириной 135 мм, толщиной 4 мм и высотой ок. 150 мм. Легко распечатать в двух частях и без подставки. Пластина из акрилового стекла освещается светодиодной лентой WS2812, которая управляется D1 mini ESP32 с программным обеспечением WLED. Также предусмотрены две кнопки, которым можно назначить различные предустановки.

Какое оборудование вам нужно:
— D1 mini ESP32 с микро-USB
— Светодиодная лента WS2812 DC5V длиной 14 см (я использовал 144 пикселей/м)
-2x мини-микро-мгновенный тактильный кнопочный переключатель 6*6*5 мм 4-контактный
— несколько гибких проводов
— 5x M3x10 или 12 винтов с потайной головкой.

Какое программное обеспечение вам нужно:
— WLED (https://kno.wled.ge/)

Электронная инструкция по сборке:

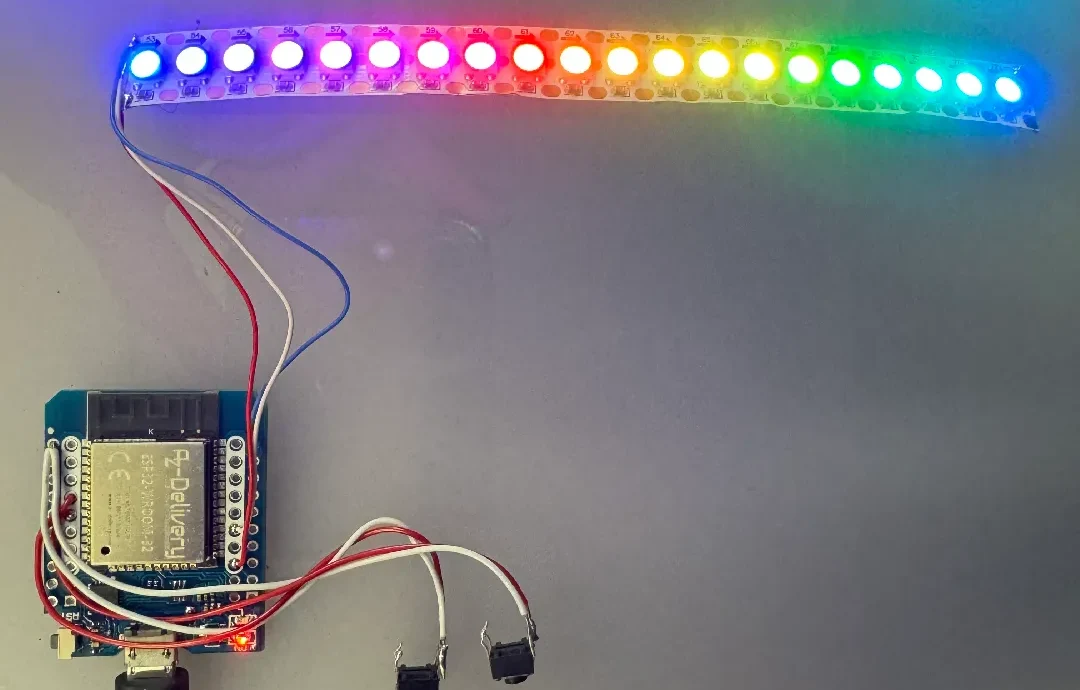

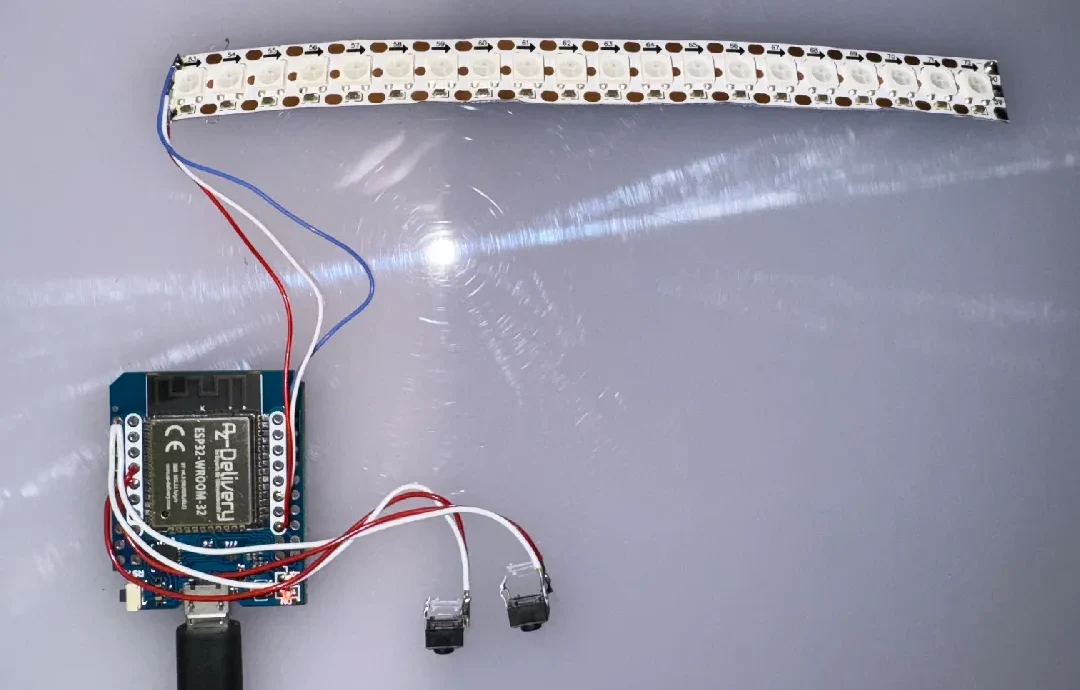

Светодиодная полоса WS2812 подключается от ESP к полосе следующим образом:
ВКК -> 5В
IO16 -> DI
Земля -> -

Две кнопки подключены к IO18 и IO19 к одному контакту каждая, а другая к GND на ESP.

Настройка программног�� обеспечения WLED:
после простой веб-установки непосредственно со страницы установки WLED вам необходимо настроить несколько простых вещей.

Настройка типа светодиодной ленты:
Конфигурация -> Параметры светодиодов -> Настройка оборудования.
Выберите WS281x, длина 20 светодиодов и порт GPIO 16.

Настройка пресетов:

Настройт�� две кнопки:
Кнопка 0 на GPIO 18 с назначением кнопок и
Кнопка 1 на GPIO 19 также имеет назначение кнопок.

Настройка пресетов:
Для того, чтобы присвоить кнопке функцию, необходимо сначала сохранить пресеты, чтобы потом можно было их выполнять, нажав один, два или продолжительное время. В предустановке 1 я установил функцию «Все светодиоды выключены», от 2 до 5 — это разные настройки освещения, при ��том номер 4 установлен в качестве стартовой предустановки, которая активна после загрузки.
Чтобы сохранить их, сначала выберите настроение освещения, которое вы хотите сохранить, а затем перейдите к пункту «Наборы настроек» в главном меню. Выберите "+ Предустановка", а затем «Сохранить».

Настройка стартовых пресетов:
в разделе «Конфигурация» -> «Параметры светодиодов» -> «Настройка оборудования» -> «Применить предустановку x при загрузке» (x — желаемый номер предустановки)

Назначьте действия кнопкам:
Конфигурация -> Время и макросы -> Действия кнопок.
Введите соответствующие идентификаторы предустановок в поля для кнопок 1 и 2.

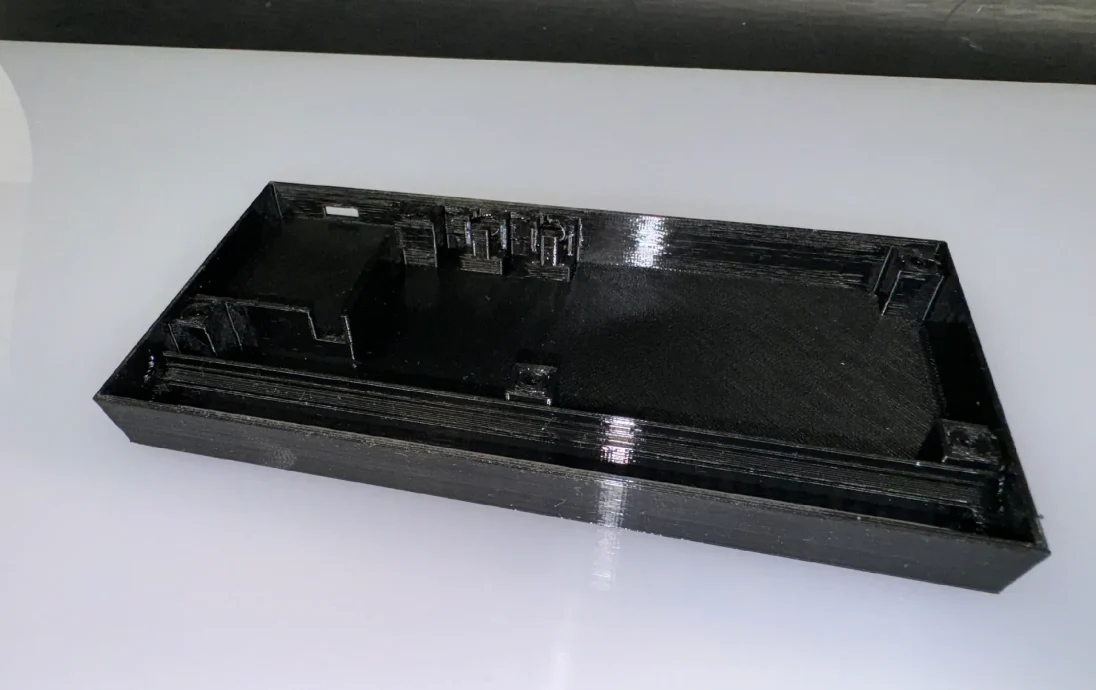

Установка электроники в печатной части:

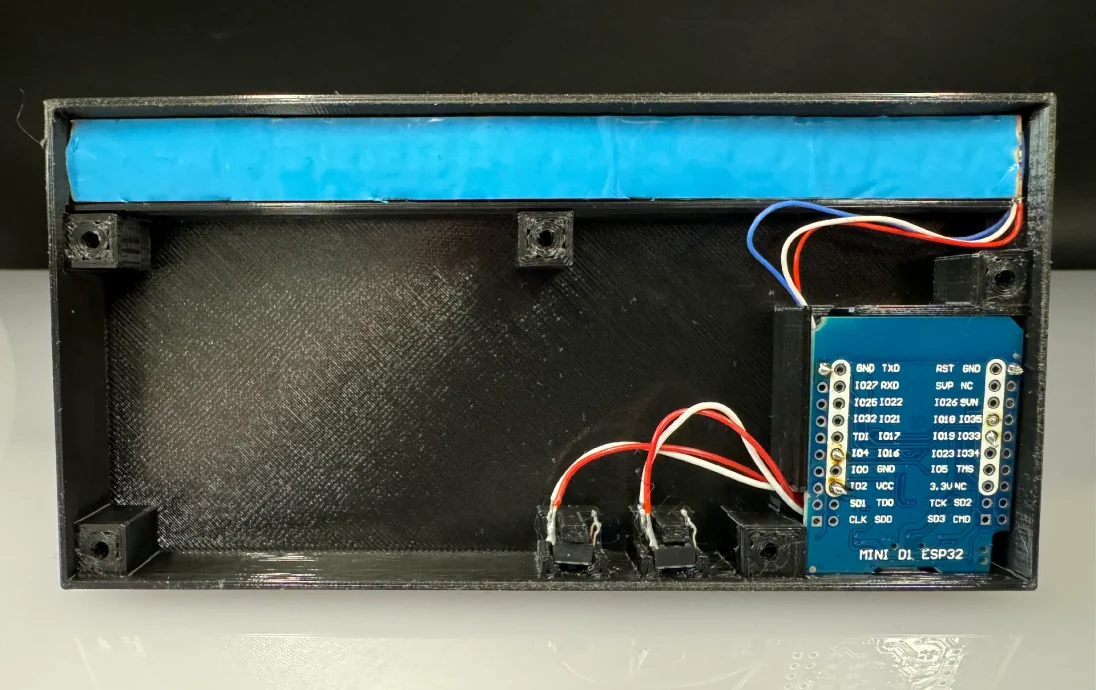

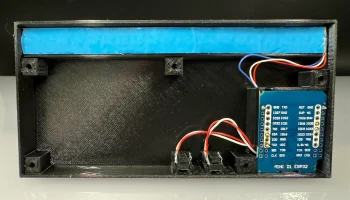

Сборка очень проста и ее можно увидеть на прилагаемом фото.

Но первое, что нужно сделать, это острым канцелярским ножом прорезать восемь опорных планок, обведенных красным, на пружинах кнопок, чтобы кнопки можно было плавно нажимать.

D1 Mini ESP32 сначала вставляется в отверстие разъемом USB и вставляется. Убедитесь, что кабели проложены мимо модуля ESP32, поскольку он прочно прилегает снизу. Для кабелей предусмотрены розетки.
Светодиодная лента тоже только вставляется. Затем он фиксируется на месте базовой крышкой.
Две кнопки просто вставляются, как показано на рисунке, и фиксируются нижней крышкой.

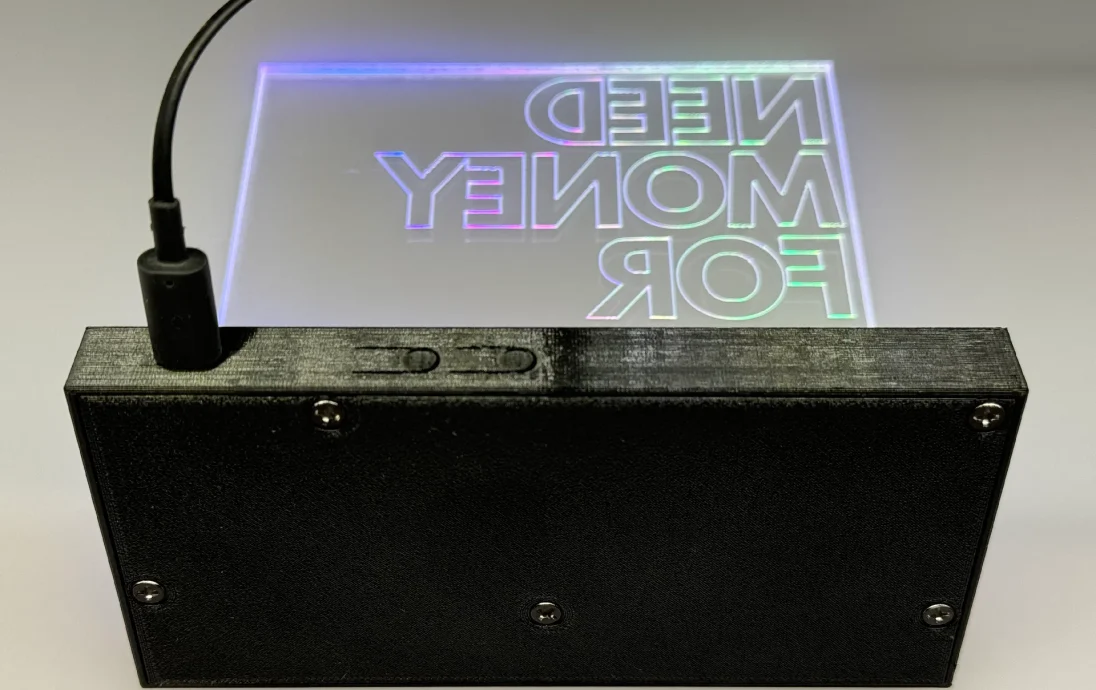

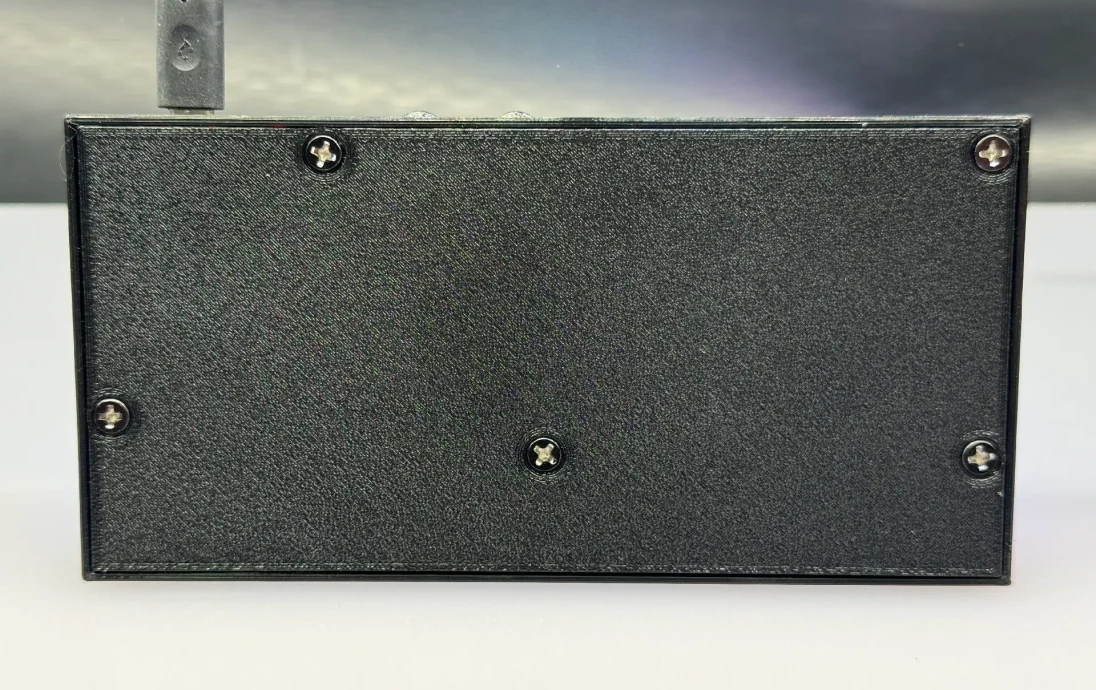

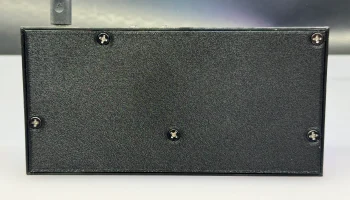

Когда все будет на месте, устанавливается нижняя крышка и закрепляется пятью винтами M3.

удачной печати и, пожалуйста, опубликуйте марку, я буду очень признателен :)
