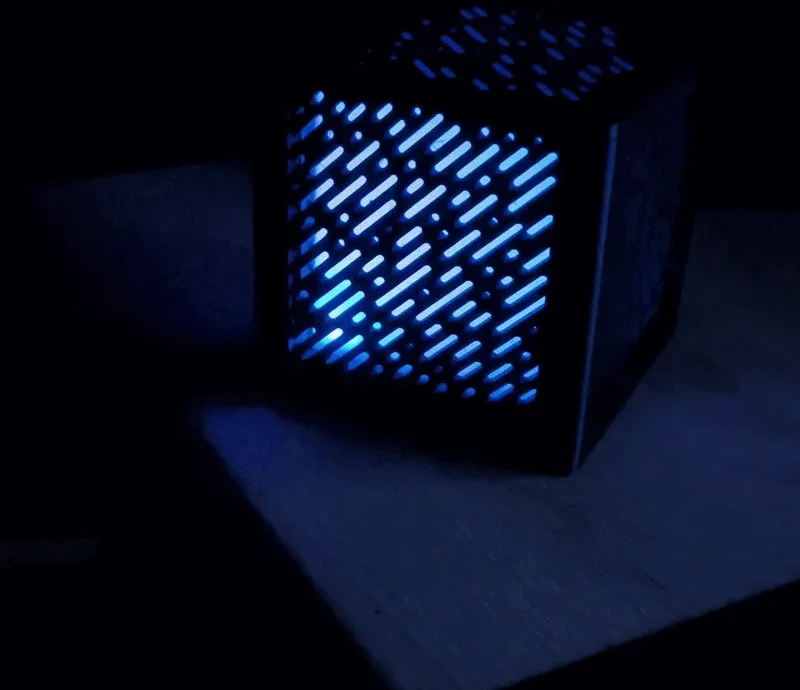

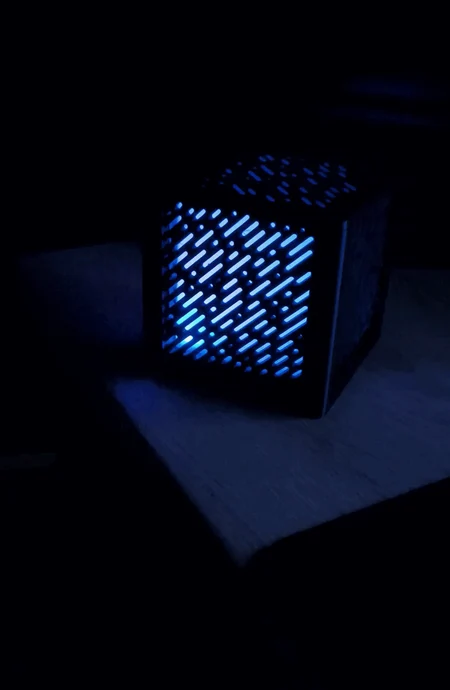

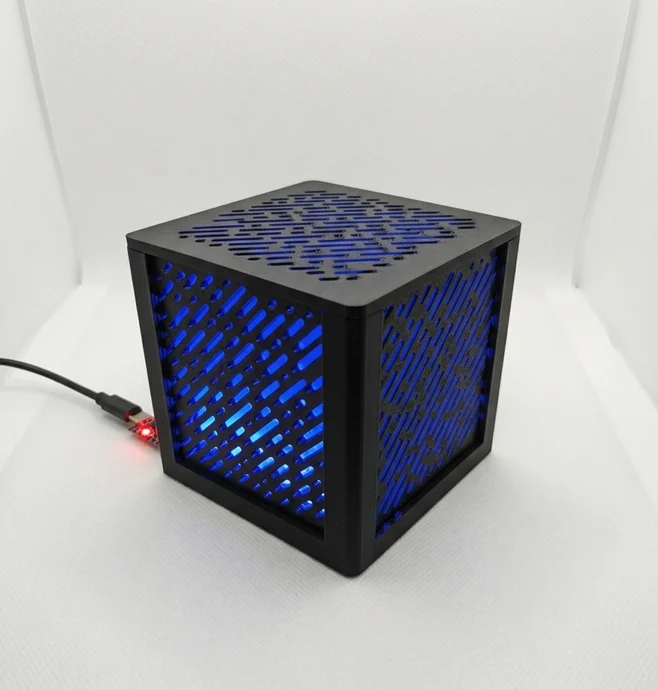

Умная лампа своими руками

Необходимое оборудование:

1x ESP32-C3 СуперМини

1x 8x8 светодиодная матрица WS2812B (64 светодиода)

Некоторые провода

Схема подключения:

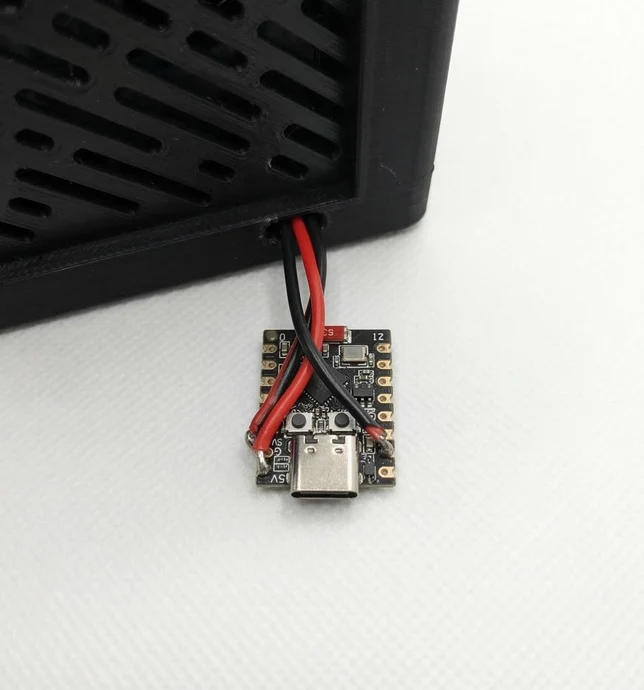

На представленной схеме подключения матрица питается напрямую от контакта ESP32-C3 5В через USB. Это быстрая настройка прототипа. Поскольку я устанавливаю низкую яркость в программном обеспечении (20-40%), оно работает безопасно и выглядит великолепно. Однако, если вы планируете использовать светодиоды с высокой яркостью или полностью белым светом, 64 светодиода будут потреблять слишком большой ток и могут сжечь дорожки на плате ESP. Чтобы исправить это и обеспечить полную яркость, используйте внешний источник питания 5 В, подключенный непосредственно к матрице, и добавьте резистор ~ 330 Ом на линии передачи данных.

Программное обеспечение:

Самый простой способ запустить это — использовать WLED. Он не требует кодирования и позволяет управлять светодиодами прямо с телефона или компьютера через Wi-Fi. Если вы новичок в этом, ознакомьтесь с этим кратким руководством:

Также сделал чехол для ESP, но распечатать пока не успел.
