Rancilio Silvia RGB Led держатель

Держатель для 4-х RGB-светодиодов (мой корпус WS2811) для кофемашины Rancilio Silvia.
Вы можете использовать это с модификацией CleverCoffee ESP32 для кофемашин.

Исходный файл OpenSCAD включен.

Видео

Посмотрите это в действии здесь:

Приложение

Купите светодиоды WS2811 с прикрепленными к ним небольшими печатными платами, например. эта цепочка или эти модули:

Согните светодиоды на 90 градусов:

Вставьте их в держатель (нужно протолкнуть платы дальше, чем показано на рисунке ниже. Изображение приведено только для иллюстрации):

Закрепите светодиоды на месте (сзади), например, с помощью прозрачная УФ эпоксидная смола. Также положите немного спереди, чтобы изолировать модуль от горячего водяного пара.

Приклейте крышку сзади, например. через суперклей.

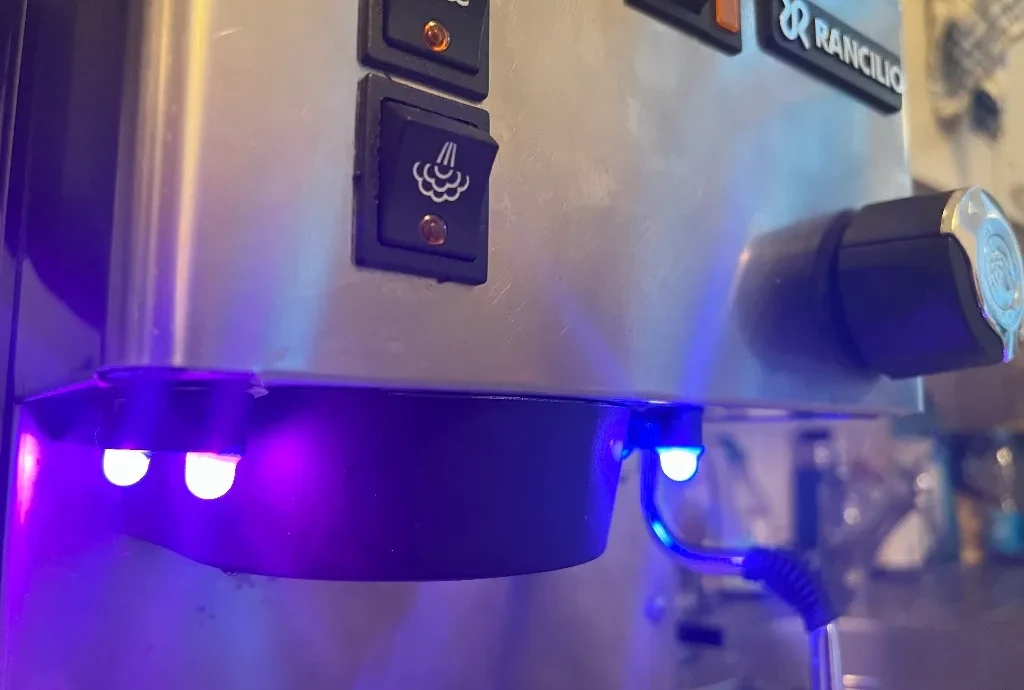

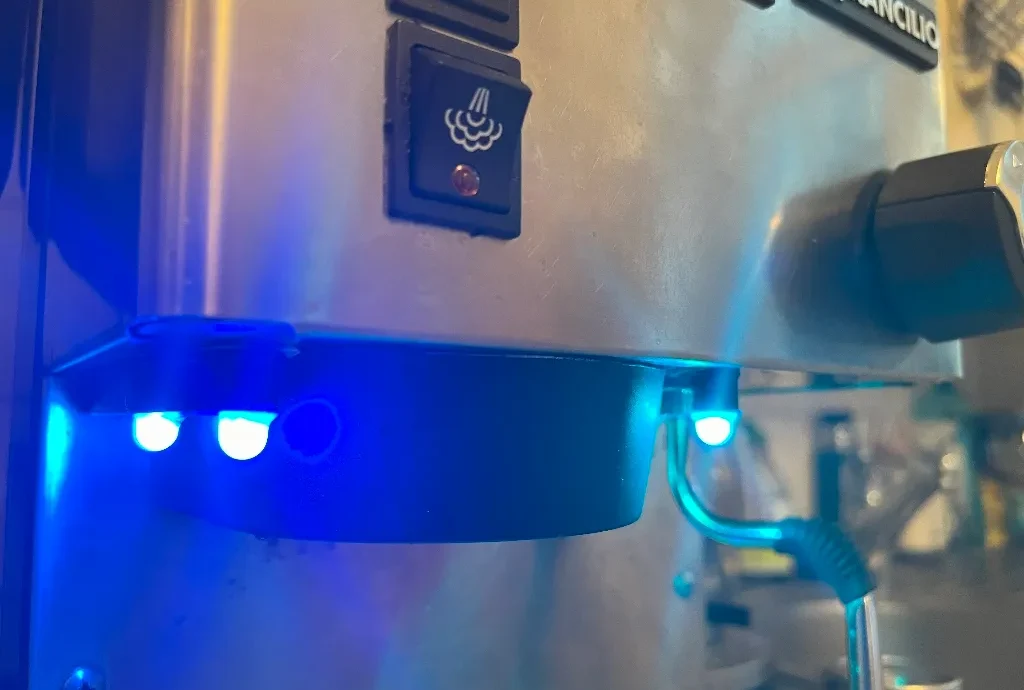

Прикрепите светодиодный модуль к Rancilio рядом с варочной головкой. Я использовал Tesa PowerStrips. Они съемные и хорошо держат.

Подключите модули к плате ESP32 (земля/5 В/данные).
