2D - МатеПлоттер

MatePlotter

Это проект в стадии разработки. Модели в настоящее время тестируются и будут обновляться вместе с примером кода Arduino.

Чего ожидать

Это 2D-плоттер для стеклянных бутылок, в котором используются очень распространенные шаговые двигатели 28BYJ. Цель этого проекта — дать новичкам в программировании фонд и практические упражнения, написав код для микроконтроллеров, позволяющий рисовать фигуры и эскизы на бутылке.

Как использовать

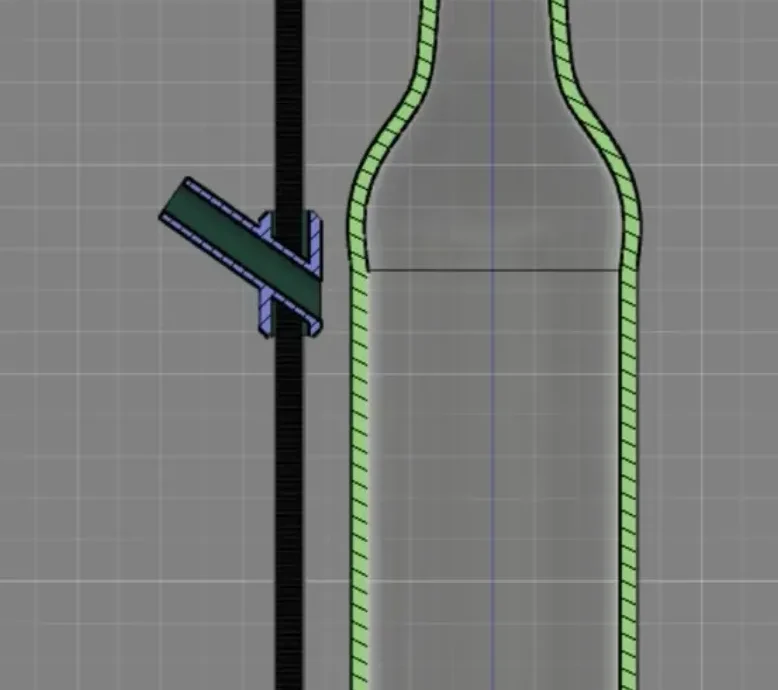

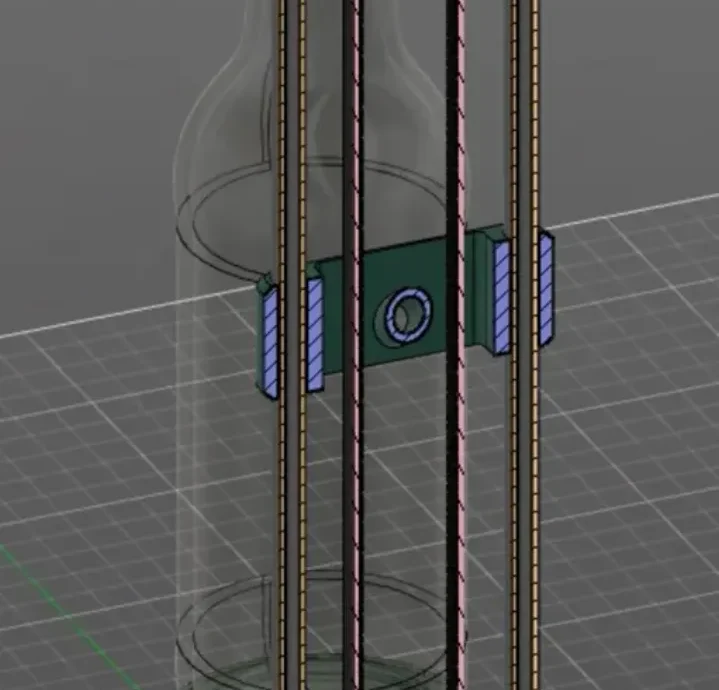

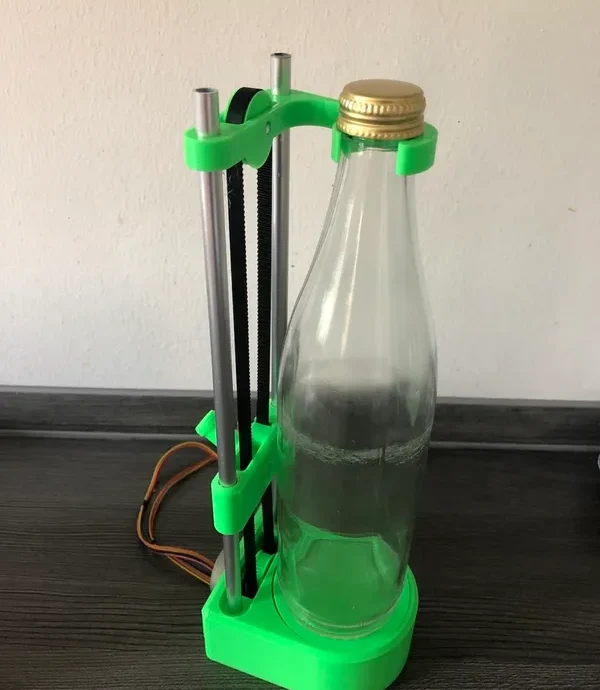

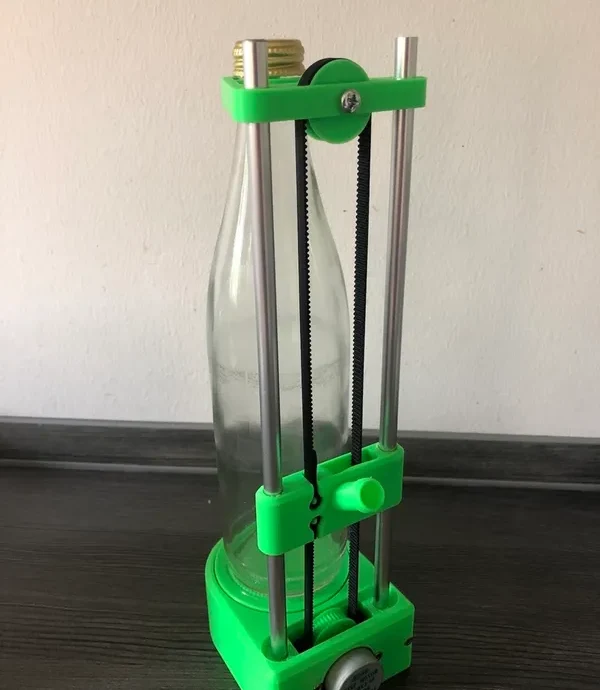

В MatePlotter используется обычная лента GT2 и круглые алюминиевые стержни диаметром 8 мм. Напечатаны шкив и натяжной ролик ремня в сборе. Вы сможете собрать все, используя только болты и гайки M3 и M4. Шаговые механизмы 28BYJ установлены внутри основания и приводят в действие поворотную платформу и шкив. Чтобы использовать MatePlotter, вы вставляете стандартную стеклянную бутылку емкостью 0,5 л и помещаете ручку в каретку.

Ресурсы

Простая библиотека Stepper для использования с ESP32 и MicroPython:
— https://gitlab.com/ddi-tu-dresden/eduinf/micropython/mateplotter
