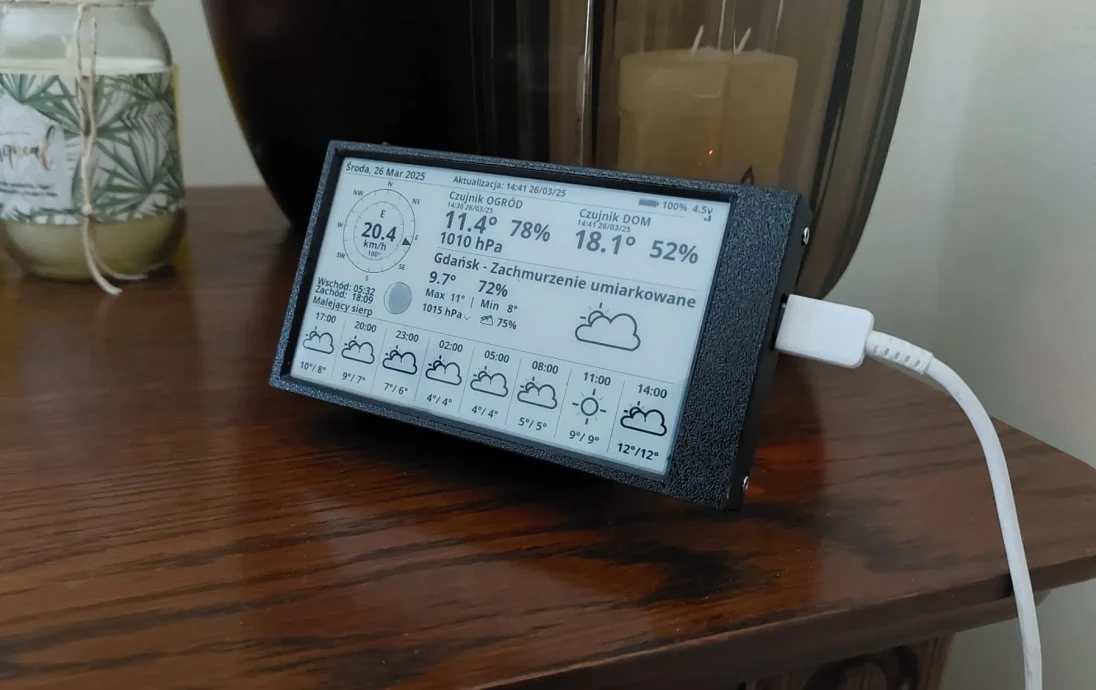

Витрина Lilygo T5 4,7 дюйма V2.3 для электронной бумаги....

Витрина Lilygo T5 4,7 дюйма V2.3 на электронной бумаге

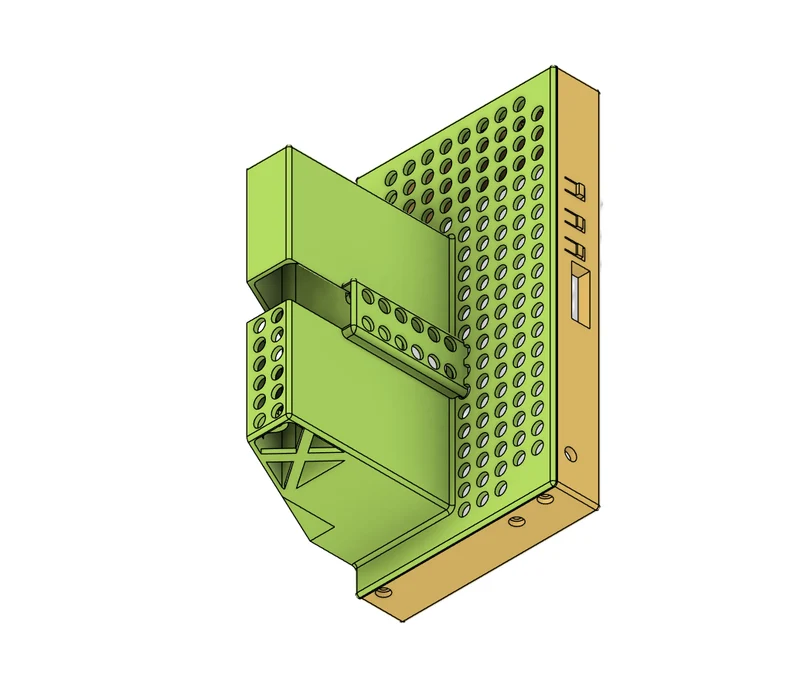

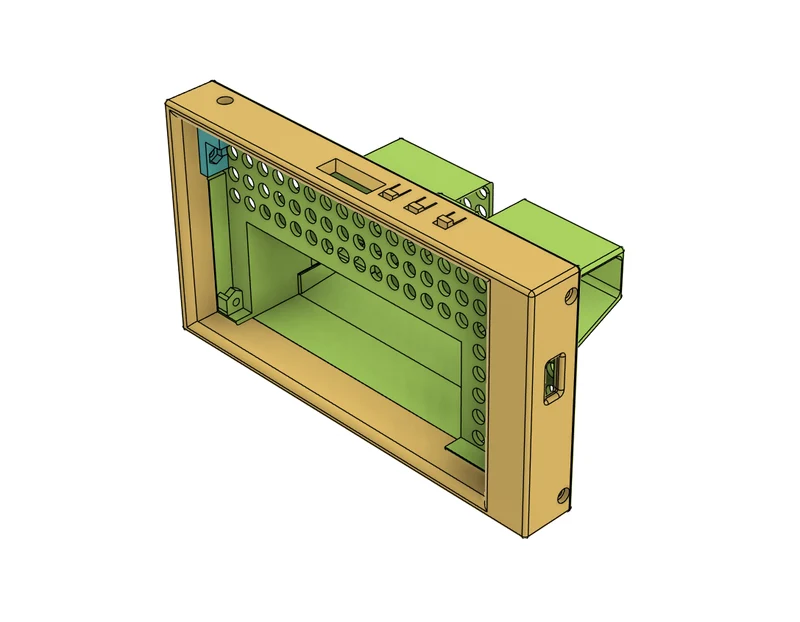

Предназначен для версии с припаянной контактной клеммой. Используются 5 винтов DIN 912 M2x8 мм + шестигранные гайки, 1 шестигранная гайка M3 и винт M3 нестандартной длины для держателя батареи (я уверен, вы с этим разберетесь).

Общая конфигурация предназначена для:

запитайте устройство от аккумулятора 18650 (установлен в базовый держатель AliExpress, удерживаемый винтом).
используйте датчик температуры/влажности для локализованных показаний (SHT41), установленный в задней части стойки, чтобы дистанцировать его от электроники, выделяющей тепло.
используйте дополнительную кнопку для переключения экранов, так как имеющиеся встроенные в моем конкретном случае считались ненадежными и устранение дребезга не особо помогло.

В моей текущей конфигурации он регулярно получает данные от удаленной станции сбора данных.

Для всех, кому интересен исходный код:
https://github.com/quinkq/LilyGo-T5-4.7-OWM-Localized-Display

В комплект входит файл Fusion 360, не стесняйтесь удалять ненужные части.
