Болт крепления нижнего поддона в контейнере для мусора Kl...
Я восстановил стопорный болт для крепления нижнего лотка в нашем контейнере для мусора (марка: Kliko), потому что не смог найти замену сломанному.

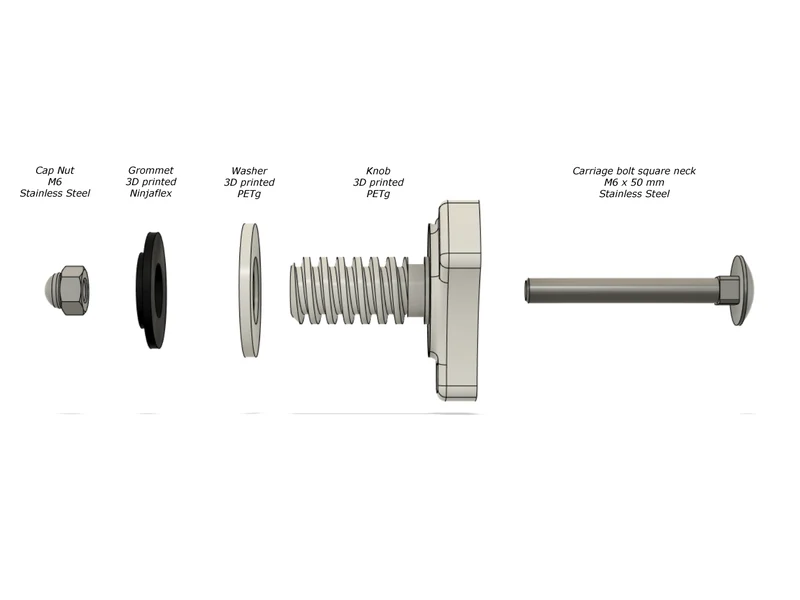

Конструкция содержит напечатанную на 3D-принтере втулку (гибкую нить), а также болт с квадратным подголовком и накидную гайку из нержавеющей стали.
Распечатать инструкции
Дизайн

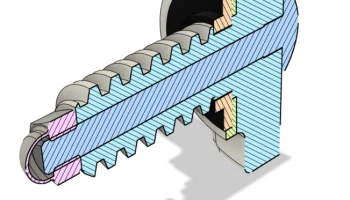

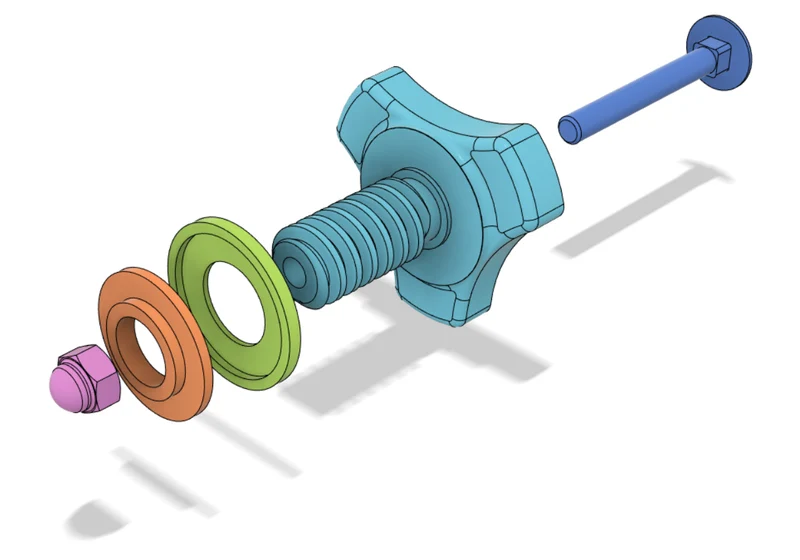

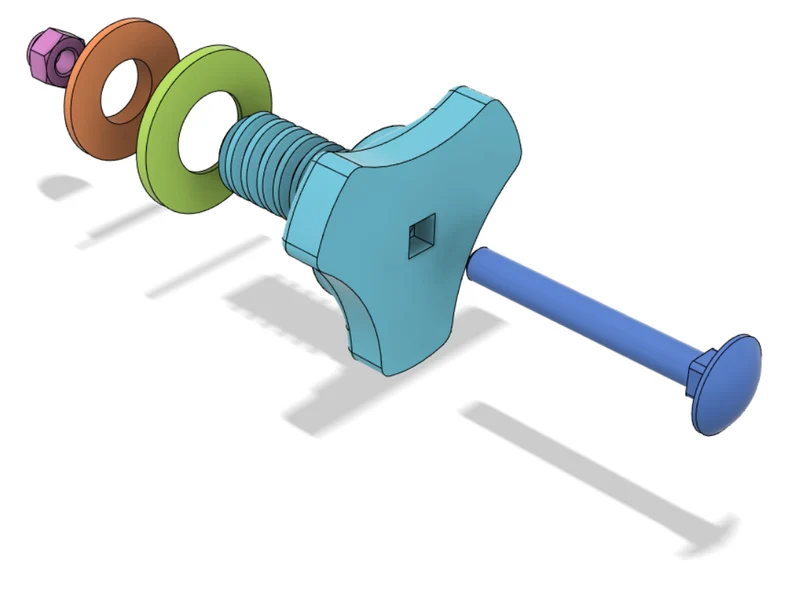

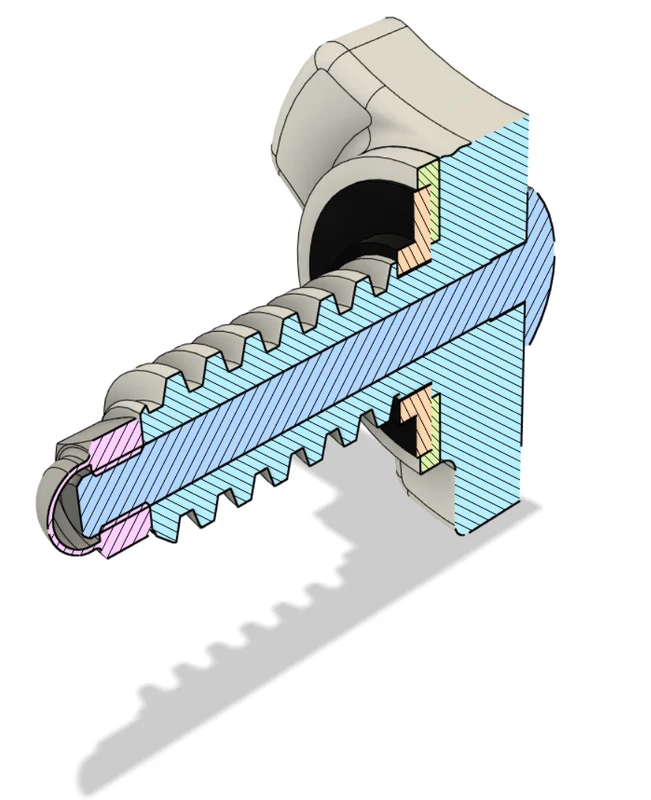

Я спроектировал это в Fusion 360. Основная геометрия, шайба и втулка были скопированы из исходного проекта. Но я изменил дизайн, потому что прочность оригинала, отлитого под давлением, невозможно воспроизвести с помощью 3D-печати. (Усилия при опорожнении контейнера для мусора значительны.) Я укрепил конструкцию болтом М6 насквозь, чтобы напечатанный на 3D-принтере материал не мог срезаться или разрываться.
Нить
Стопорный болт: ПЭТГ или другая нить, устойчивая к ультрафиолетовому излучению (например, ��БС-пластик).
Шайба: PETg или другая нить, устойчивая к ультрафиолетовому излучению (например, ABS).
Втулка: Ninjaflex или аналогичная гибкая нить (например, TPE).
Настройки слайсера
Высота слоя: 0,15 мм
Периметры: 6 (да, я знаю: перебор)
Верхний/нижний слои: 7 верхних, 5 нижних.
Заполнение: 15% куб.

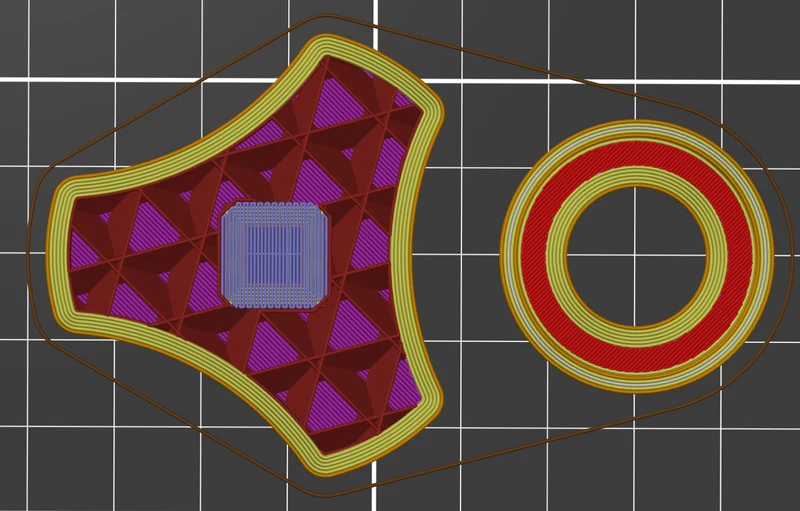

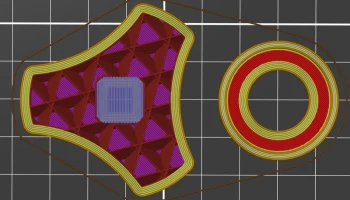

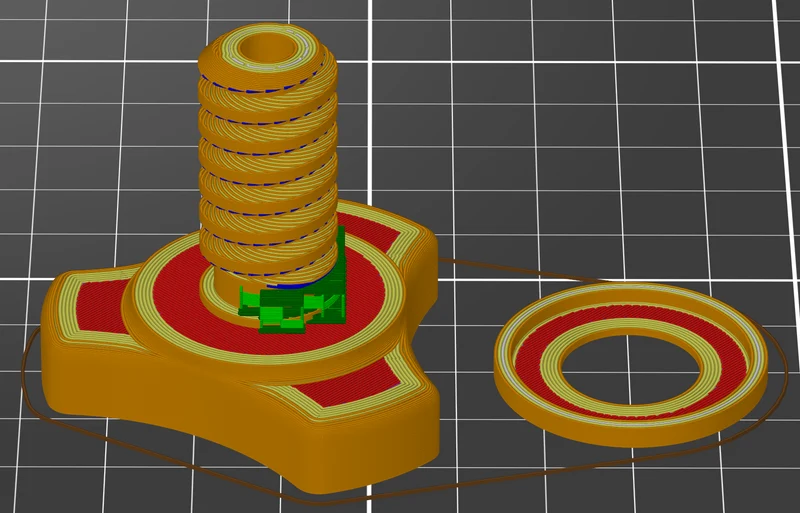

Модификаторы для стопорного болта: (см. картинки)
Служба поддержки: локально. Только при первом уровне угрозы.
Модификатор детали: 1 сплошной слой на первом слое над квадратным отверстием обеспечивает поддержку отверстия диаметром 6 мм. После этого его можно легко открыть.
Установка

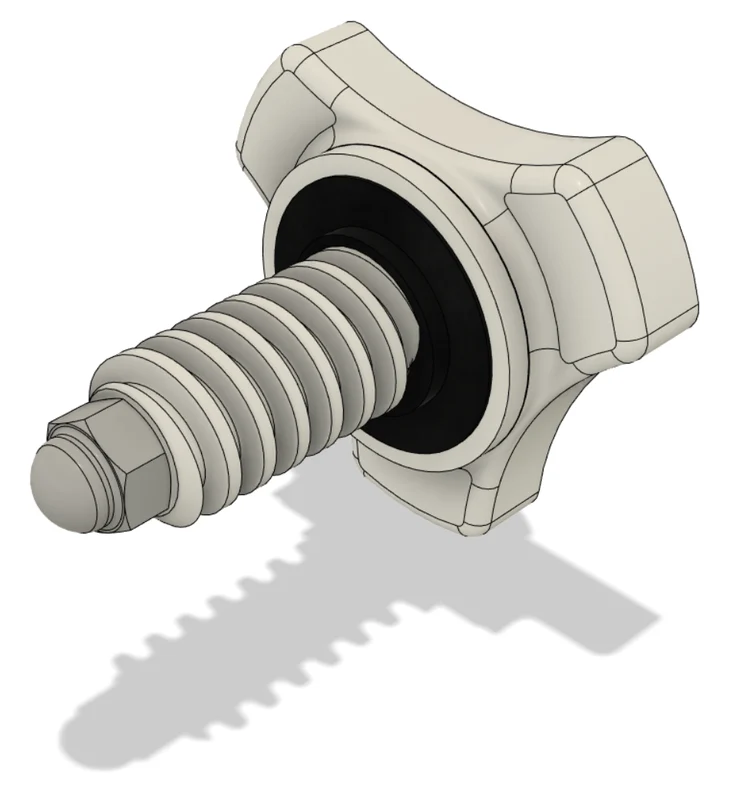

Шайба надевается на трапециевидную резьбу М16х4.
Люверсу нужна гибкость, чтобы надевать его на одну и ту же резьбу.
Перед установкой болта пропустите в отверстие сверло Ø6 мм.

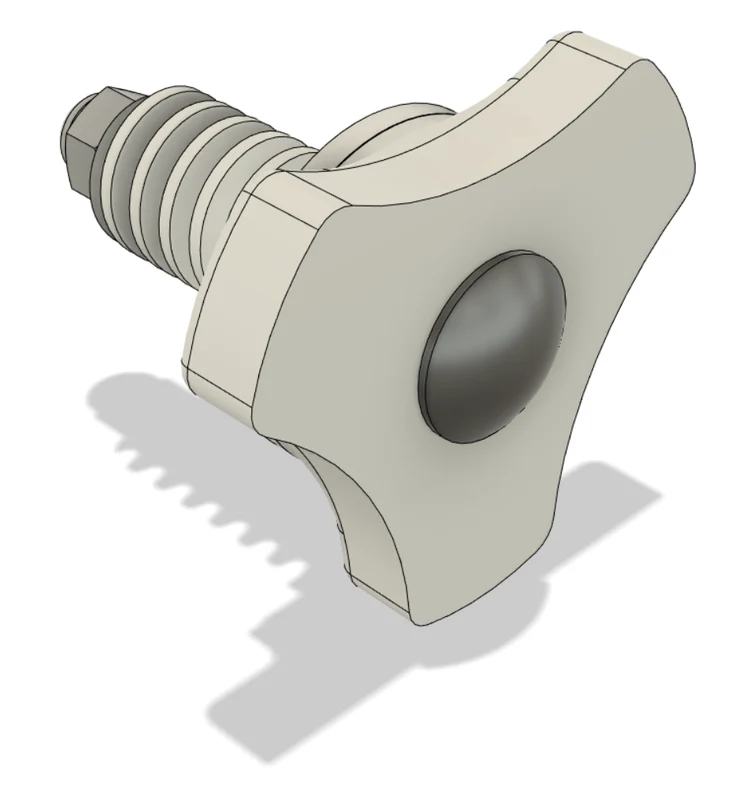

Установите болт с квадратным подголовком M6 x 50 мм (нержавеющая сталь).
Установите накидную гайку М6 (нержавеющая сталь), закрепите ее Loctite.
Фон

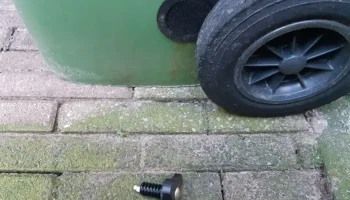

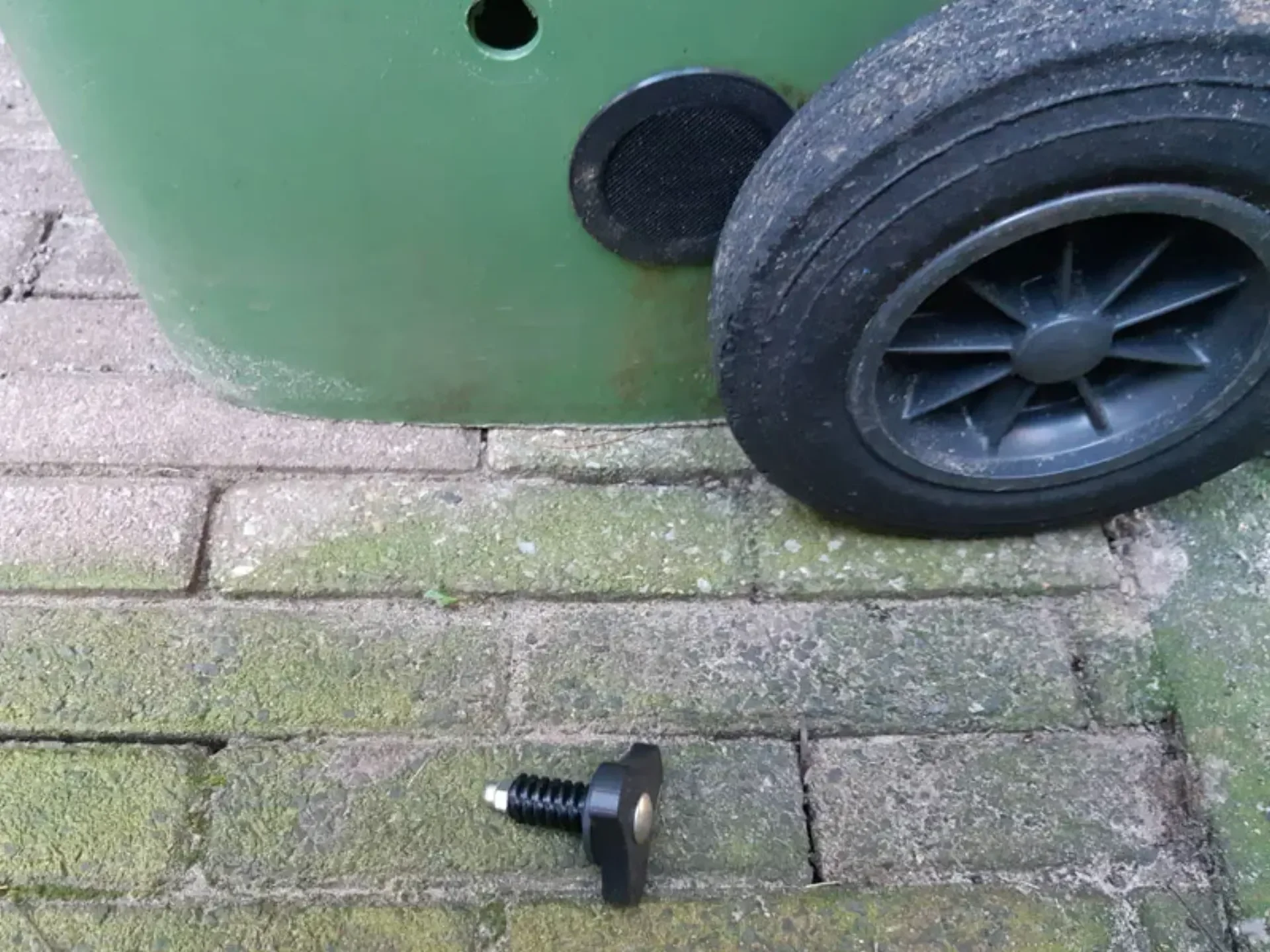

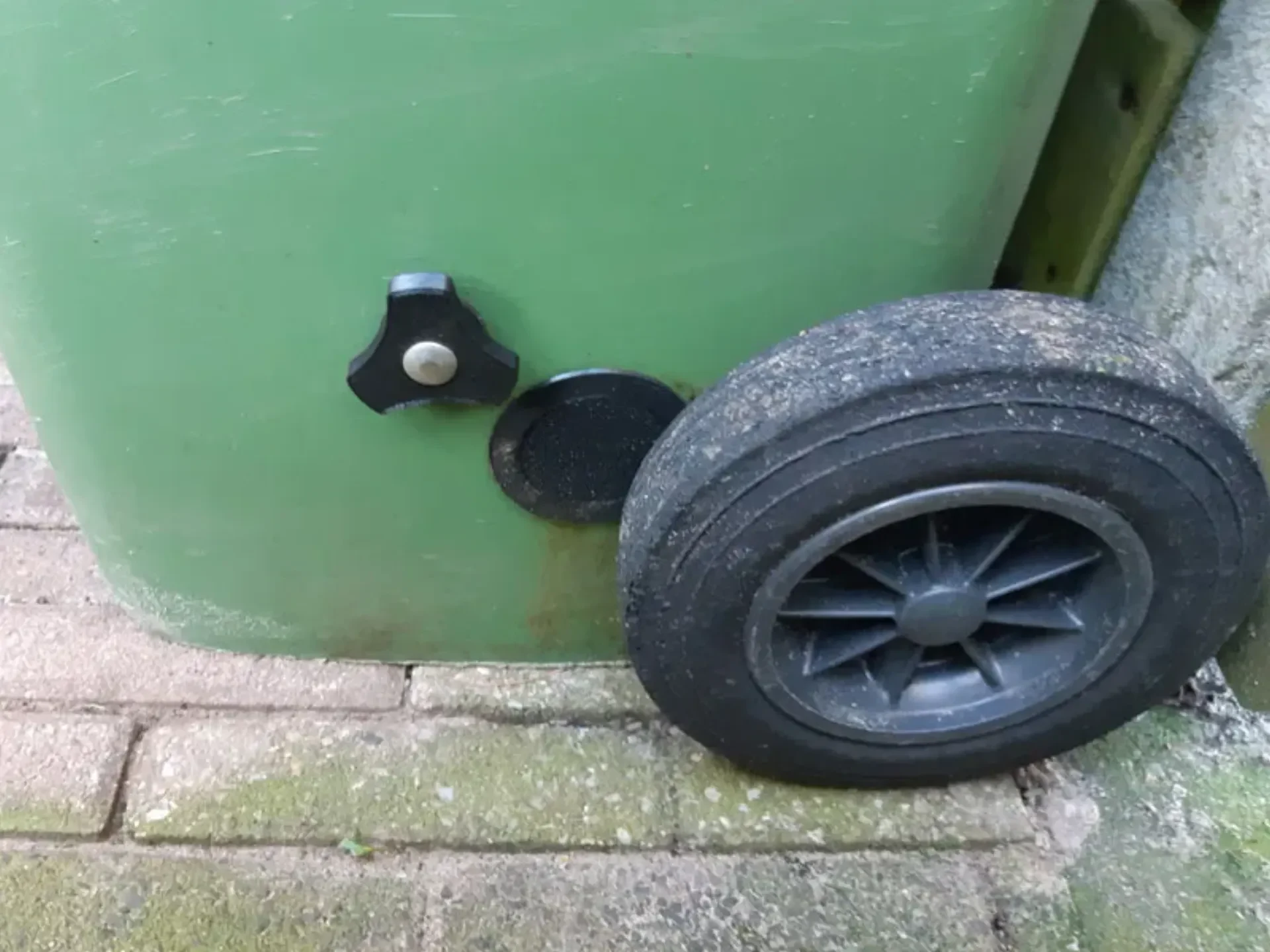

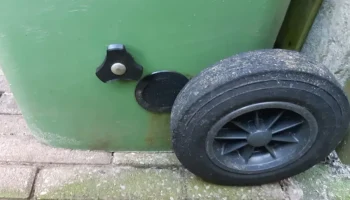

Контейнер зеленый и используется исключительно для отходов овощей, фруктов и сада. Не многие контейнеры в Нидерландах имеют такой перфорированный лоток, но у нас он есть. Замерзшие отходы могут означать, что зимой контейнер опорожняется не полностью. Влага может капать через поддон в нижнюю часть, имеющую вентиляционную сетку. Для очистки лоток должен быть съемным и удерживаться на месте двумя стопорными болтами. Смотрите последни�� 2 фото.
