K2-RFID-бокс

Электроника

Источник:

www.printables.com

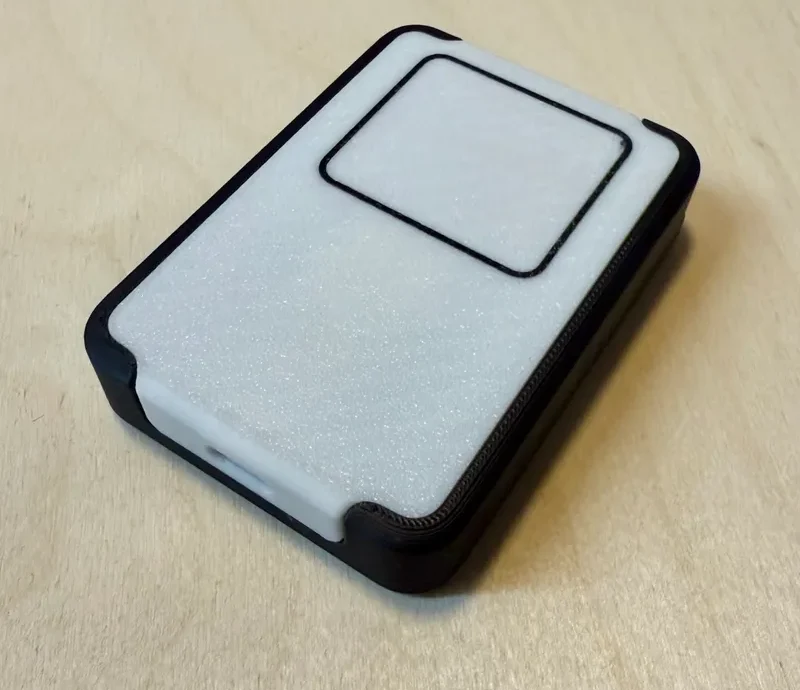

Защелкивающийся корпус для программатора меток K2-RFID (дополнительную информацию см. на GitHub).

Просто распечатайте два компонента в цвете, который вам нравится, добавьте мини-плату esp32 s2, модуль PN532, макет 40 x 60 мм (и, возможно, пьезозвуковой сигнал и светодиод RGB).

Инструкции по использованию и программированию доступны на GitHub.

Напечатано на K2plus без подставок черно-белым Hyper PLA с высотой слоя 0,2 мм и заполнением 15 %. Я использовал шарфовые швы и включил оптимизацию свеса. Все точные параметры [стена, высота по оси Z] были включены.

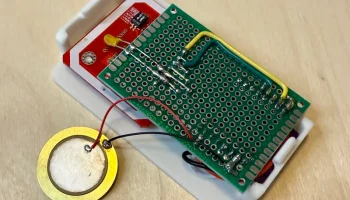

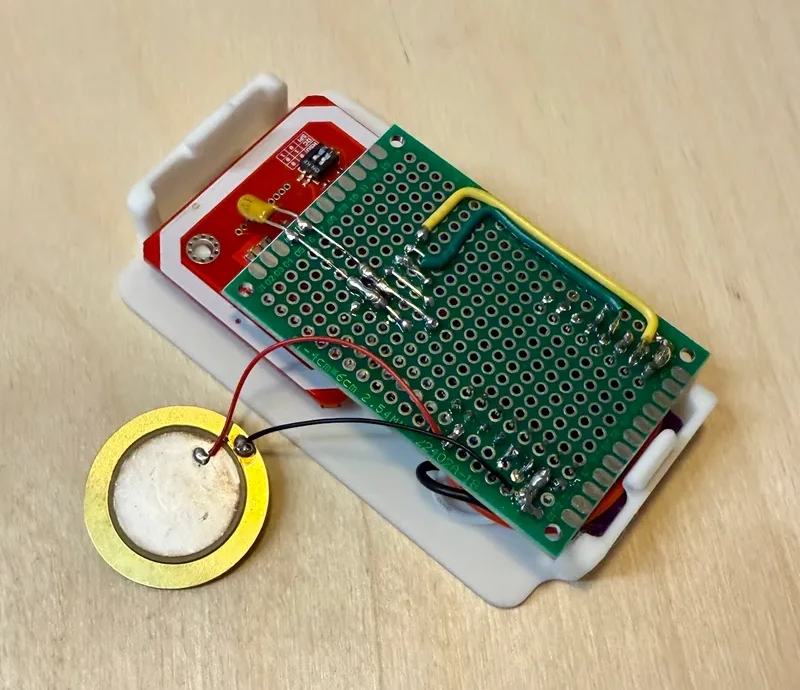

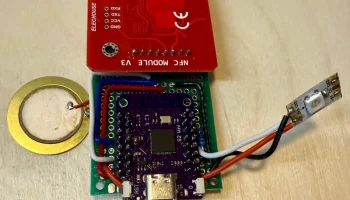

После печати двух частей просто поместите плату esp (заполните внешний ряд контактов разъемами) и PN532 (заполните разъемы для SPI) на крышке (маленькие штифты будут удерживать платы в правильном положении — возможно, вставьте разъем USB C для его правильного выравнивания). Добавьте сверху макетную плату и закрепите модули припоем.

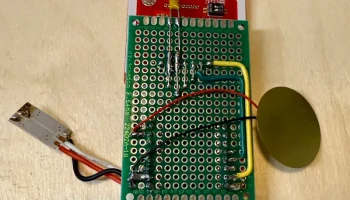

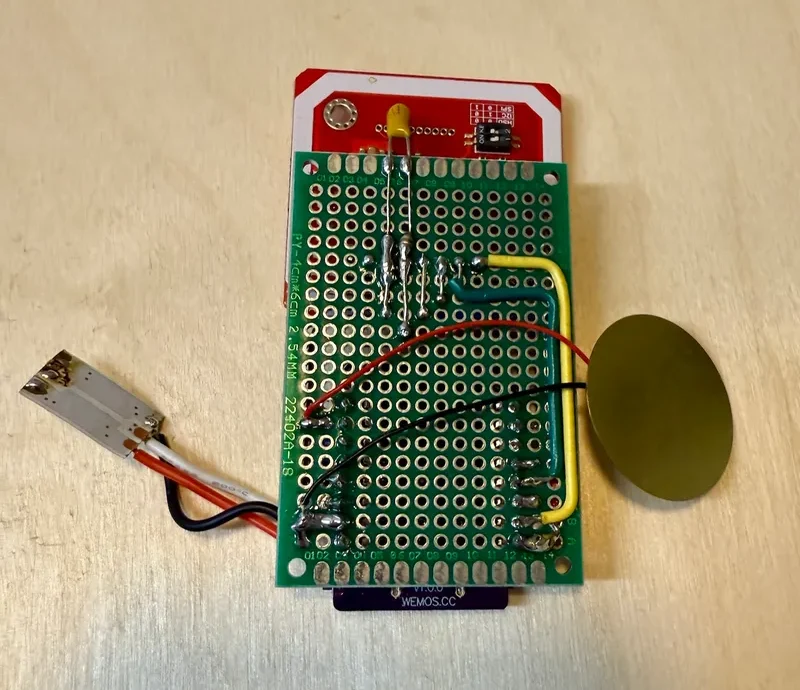

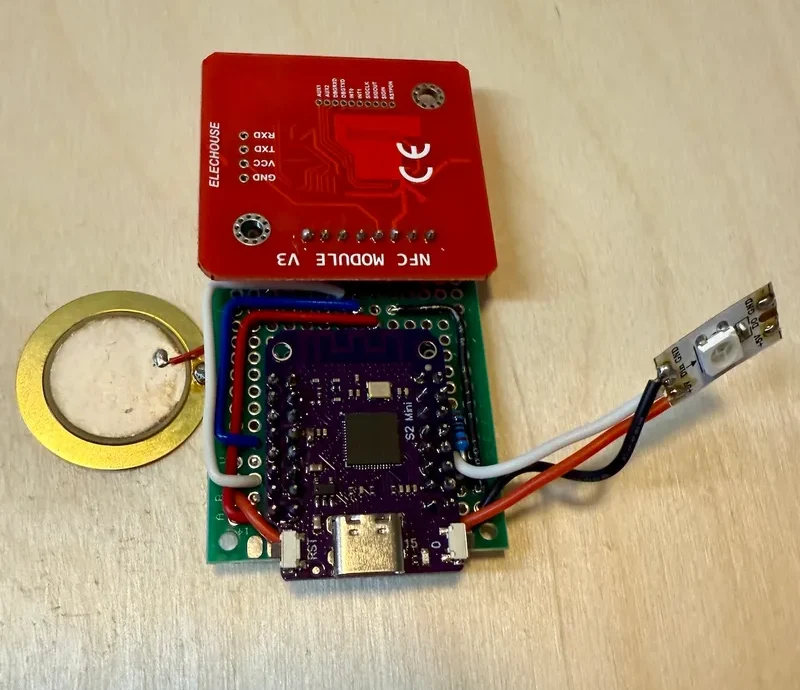

Теперь вы можете добавить провода между платами. Подключите пьезодиск к резистору сопротивлением 100 Ом и светодиоду RGB с помощью гибкого провода (4 см более чем достаточно).

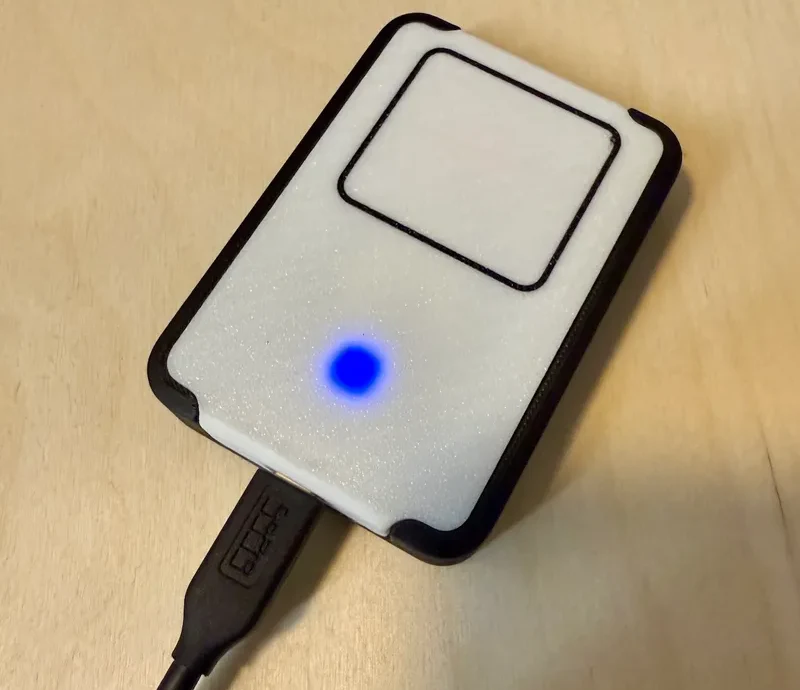

Закрепите RGB-светодиод скотчем на месте на крышке, вставьте пьезодиск в гнездо, вставьте плату в крышку — теперь (осторожно) защелкните коробку на крышке.
