Проект Jeb_: Радужная овца Minecraft

Встречайте Jeb_, модель в масштабе 1:10, в которой идеально сочетаются все необходимые компоненты!

Я хотел воссоздать реальную версию известной пасхалки в Minecraft, где переименование овцы Jeb_ заставляет ее работать в моде радужного цикла.

Результат на видео:

https://www.veed.io/view/4a304751-b8c8-4970-b72b-fcea88ebe975?panel=share

https://github.com/CybrHawk/Jeb_

Список запчастей:

Для этого вам понадобится:

Небольшая плата Arduino для версии потенциометра (V3 на Jeb_ GitHub)
2 потенциометра винтового типа (пример Amazon)

ИЛИ

Плата ESP32/ESP8266 для версии WiFi (WLED)

Прозрачная нить PETG (рекомендуется)
1 переключатель ВКЛ/ВЫКЛ
Бустерный конвертер на 1 доллар (пример Amazon)
1 модуль зарядки и разрядки LiPo (Amazon)
Кабели
Маленький конденсатор
WS2812b или аналогичная светодиодная лента. Неопиксель тоже работает, но дороже! ~30 светодиодов в моем примере
4 литиевые батареи 18650

Проводка и сборка:

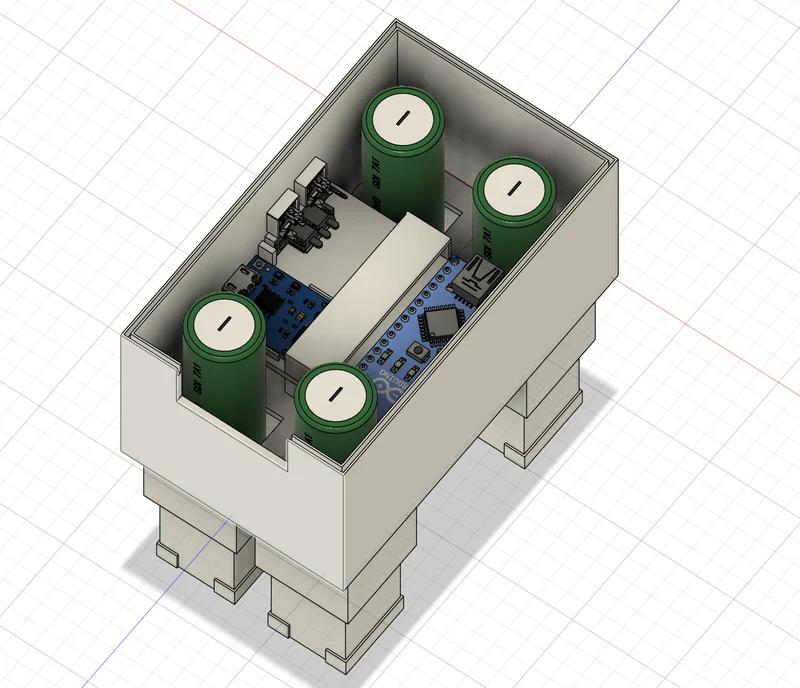

Четыре батареи 18650 специально созданы для того, чтобы идеально помещаться в каждую ногу. Но прежде чем размещать их, убедитесь, что их нижняя сторона уже припаяна проволокой. Также не забудьте перед установкой аккумулятора закрепить все светодиоды на ножках. Кабелям должно быть более чем достаточно места в углах.

Качество (да, покрасить, я осмелился) Схема подключения:

Я настоятельно рекомендую припаять развязывающий конденсатор к контактам питания Arduino/ESP32/ESP8266, чтобы ограничить шум, создаваемый светодиодами при изменении цвета. Шум действительно может нарушить нормальную работу вашего микроконтроллера!

Выбор программного обеспечения для этого проекта полностью зависит от вас, будь то локальный потенциометр или WLED. Я попробовал оба, и оба работают! Что касается контактов, к которым припаиваются светодиоды и/или потенциометр, проверьте или измените код по своему вкусу.

Количество светодиодов, которые вы поместите внутрь, также полностью зависит от вас. Просто знайте, что уже с 30 светодиодами он достаточно яркий, если ваша цель — разумность, продолжайте и втисните внутрь него 5 метров светодиодных лент :)

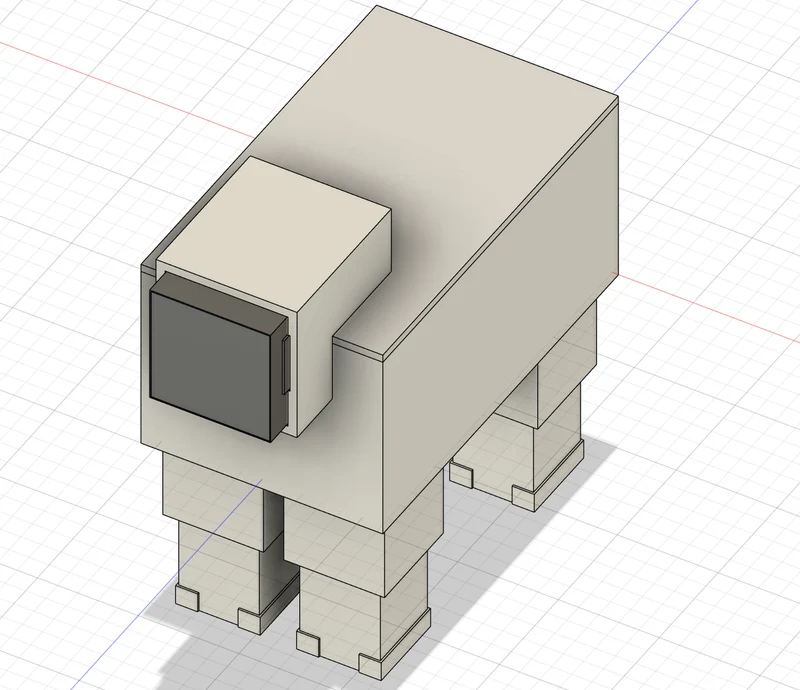

Остальная часть сборки довольно проста: все компоненты предназначены для размещения в средней части основного корпуса. Голову можно собрать с верхней крышкой, а саму верхнюю крышку с корпусом.

Перед закрытием и когда все будет на месте, отрегулируйте винт потенциометра понижающего усилителя так, чтобы на выходе было 5 В (между OUT+ и OUT-).

Я бы также рекомендовал проверить, все ли работает, прежде чем все запечатывать.

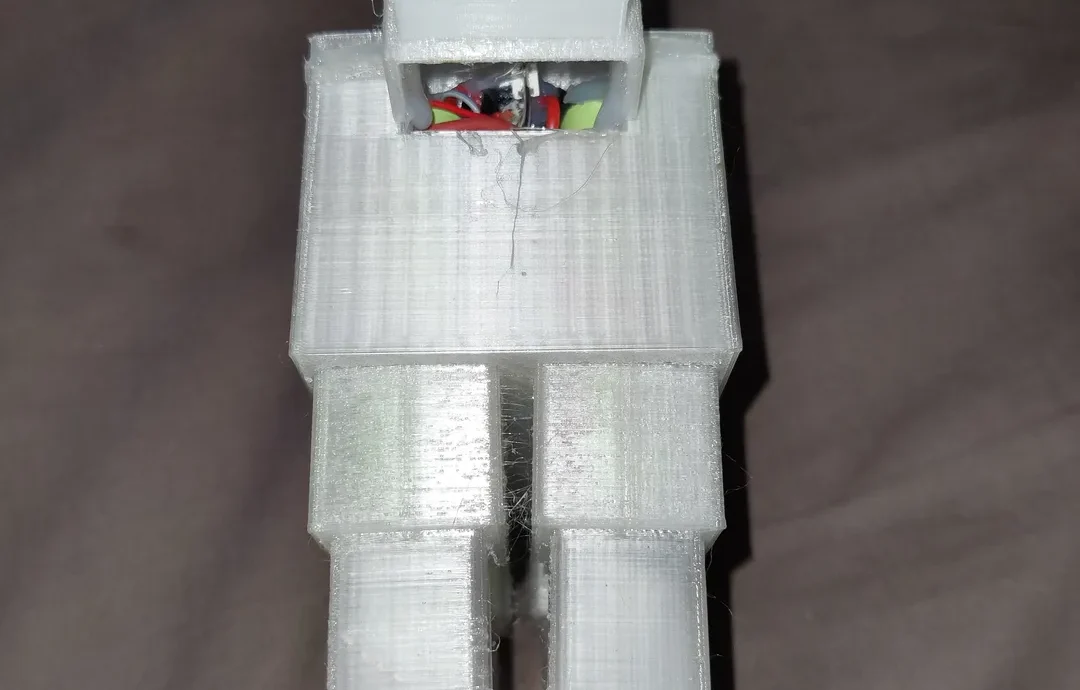

И помните: чем медленнее вы печатаете из прозрачного PETG, тем четче будет к��нечный результат!

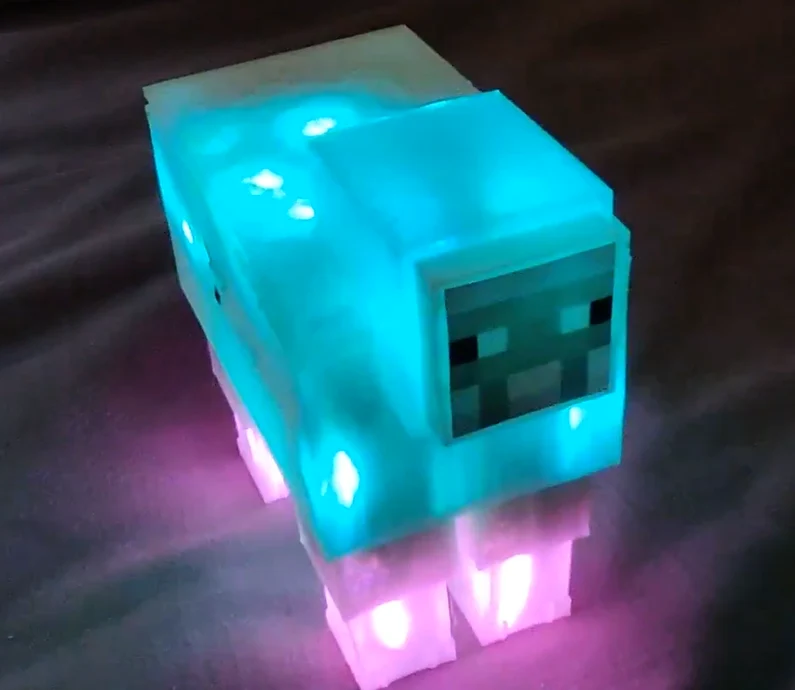

Как видите, я печатал не так уж и медленно, но он достаточно прозрачен, чтобы видеть светодиоды, не раскрывая при этом слишком много внутренних компонентов.

Надеюсь, вам понравится этот проект. Мне было очень весело все проектировать :)

Если у вас есть какие-либо вопросы, свяжитесь со мной или оставьте комментарий здесь!
