[GR3ML1N] Портативная кибердека

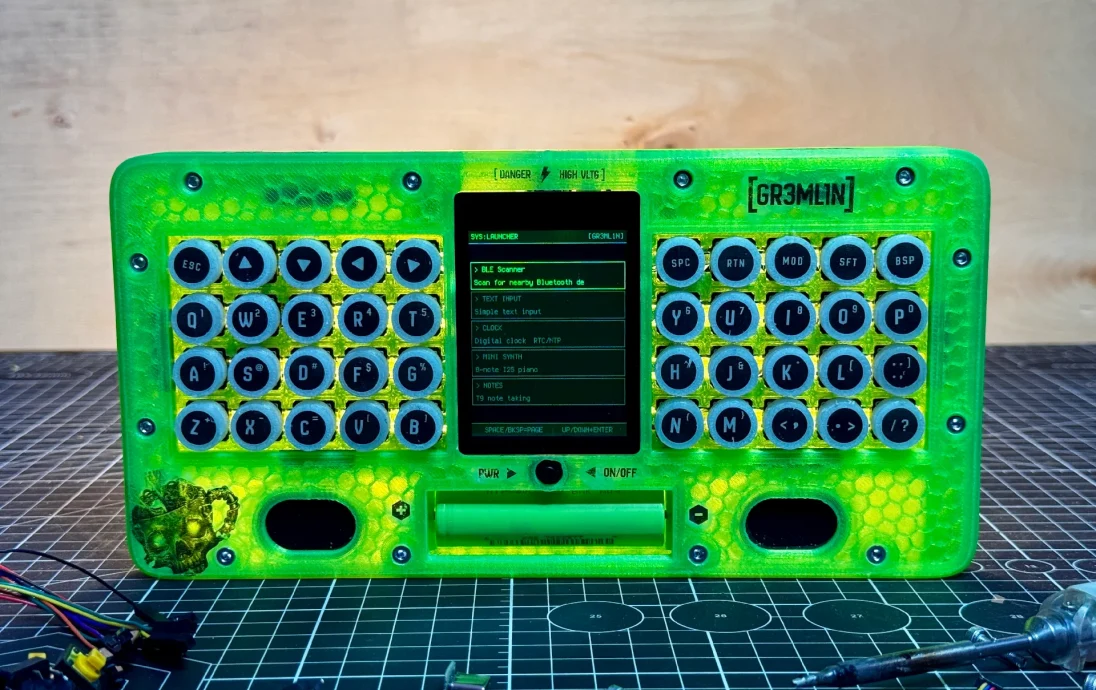

За эти годы я построил несколько кибердек. В основном это футляры «Пеликан», которые отлично смотрятся на столе, но на самом деле использовать их в дикой природе сложно. Слишком громоздкие, неуклюжие силовые установки, не то, что вы бы достали в кафе, не чувствуя, что собираете комплект для полевых операций. После этого я какое-то время продолжал создавать механические клавиатуры, но в конце концов я поборол этот зуд достаточно раз, и мне понадобился новый вызов. Представляем [GR3ML1N] портативную веселую, гибкую и недорогую кибердеку.

Спецификация материалов:

Waveshare 2,8-дюймовый сенсорный экран ESP32 S3

Waveshare RP2040 Ноль

Тактильные кнопки 40 х 12 мм.

20 вставок для термофиксации M3 x 5 мм

12 винтов M3 x 14 мм (шестигранная головка)

2 винта M3 x 5 мм (шестигранная головка)

4 винта M2,5 x 6 мм

Диод 40 х 1N4148

1 аккумуляторная батарея 18650

3 коммутационные платы USB-C «мама»

2 разъема USB-C «папа»

Проволока, припой, горячий клей

Программное обеспечение (или напишите свое собственное!)

Печать:

Если вы хотите напечатать это с шестигранным эффектом, который вы видите на моих фотографиях, используйте полупрозрачный PETG (Prusa предлагает отличный выбор). Затем используйте следующие настройки:

Сотовый наполнитель 15%

2 верхних слоя

2 нижних слоя

Высота слоя 0,15 мм

8 периметров

Единый периметр сверху и снизу

Предупреждение:

Помимо публикации в блоге, указанной выше, для этой сборки нет руководства или инструкций (и, судя по моему типичному поведению, их, вероятно, тоже не будет). Вам должно быть комфортно во всем разбираться самостоятельно (хотя я постараюсь ответить на вопросы в комментариях к Printables). Вам нужно будет разбираться в основах электро��ики, пайки и том, как вручную подключать механические клавиатуры (если вы не знаете, как это сделать, Джо Скотто на Youtube — отличный ресурс).

Это V1 модели. Это не идеально. Винты по бокам проходят немного близко к некоторым внутренним стенам. Это работает, но выглядит не слишком красиво. Когда-нибудь я это исправлю!

Пожертвования: Я делюсь своей работой бесплатно (некоммерчески). Если вы хотите поддержать мою работу, вы можете сделать пожертвование через PayPal (но, пожалуйста, не чувствуйте себя обязанным) или просто скачать и поделиться своими работами, чтобы помочь мне накопить Prusameters!
