Корпус для взлома контроллера Somfy Alarm Protexiom (Дома..

Привет,

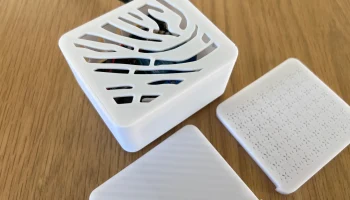

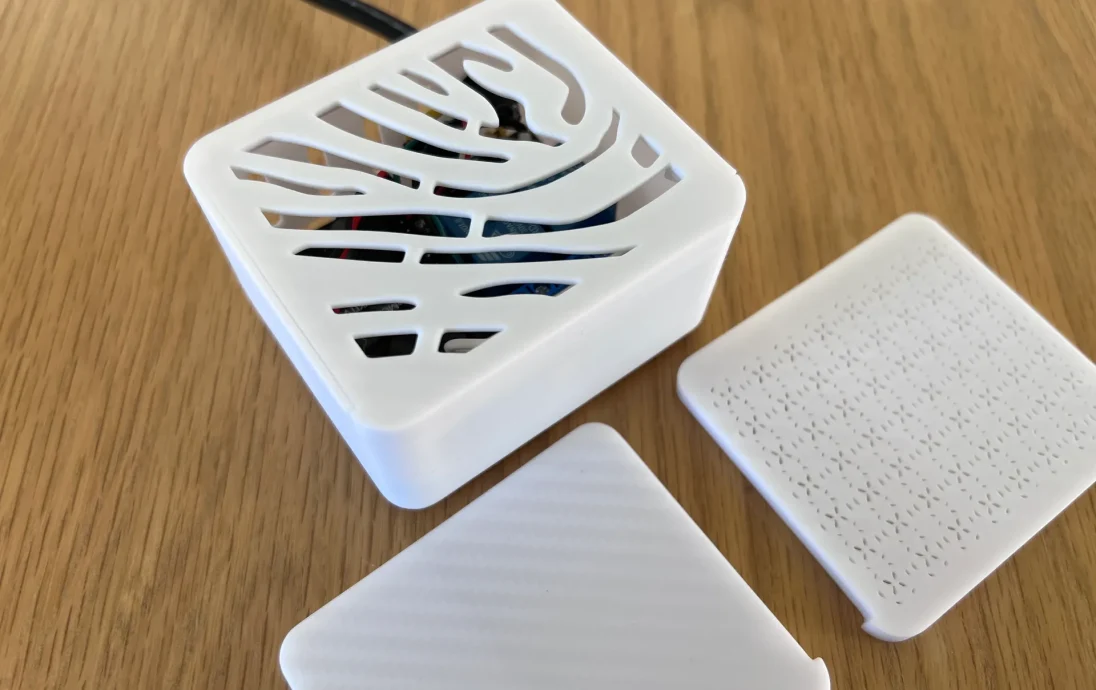

Вот мой вольер, чтобы все было на месте.

Особенности:

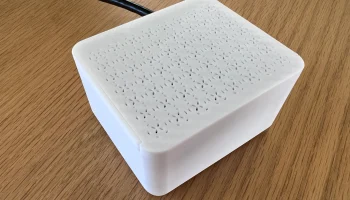

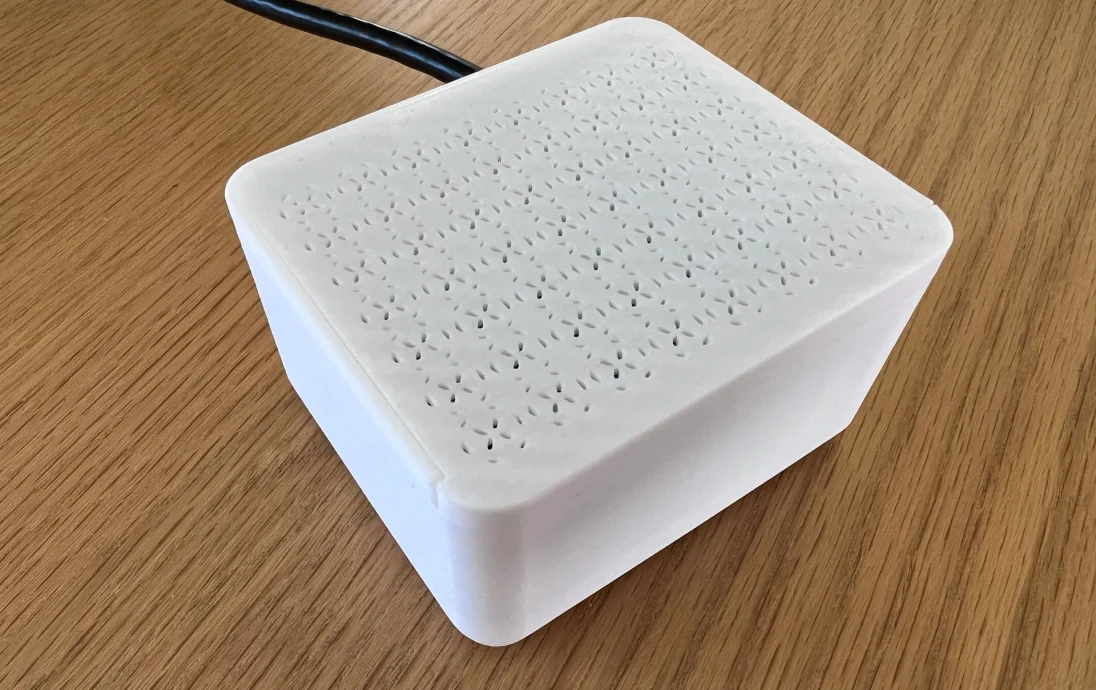

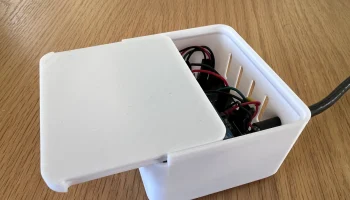

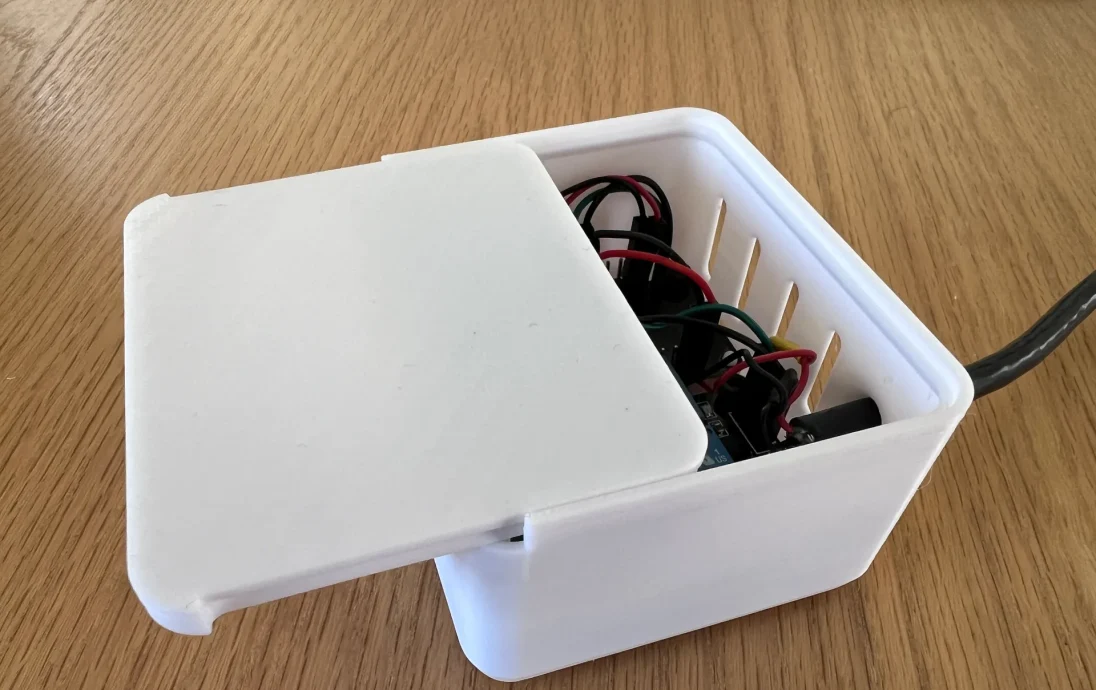

Верхняя крышка сдвижная

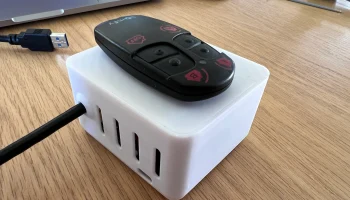

Задние вентиляционные отверстия + отверстие, которое можно просверлить, если нужно проложить провода.
USB доступен
Внизу: вентиляционные отверстия, 2 небольших отверстия для кнопок сброса и загрузки, 2 поперечных отверстия, которые можно использовать, если вам нужно куда-то прикрепить (например, на стену)

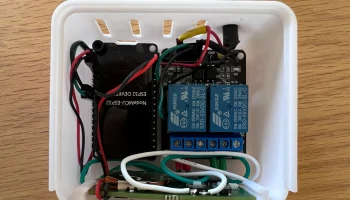

2 или 4 маленьких винта M3 для крепления плат (дополнительно)

Наслаждайтесь!

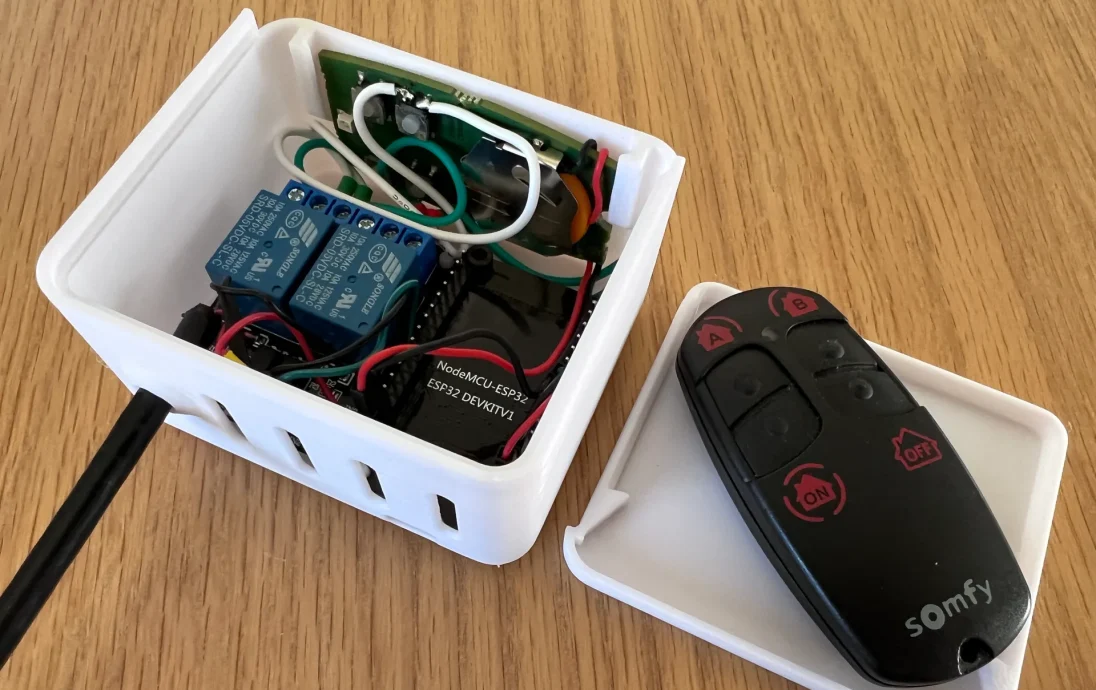

Только что сделал этот простой и дешевый хак, чтобы легко управлять моим будильником через Домашний помощник, используя:

Плата ESP32
2 релейная плата (будьте осторожны, используйте нормально открытые порты NO)
источник питан��я 5 В
оригинальный контроллер сигнализации

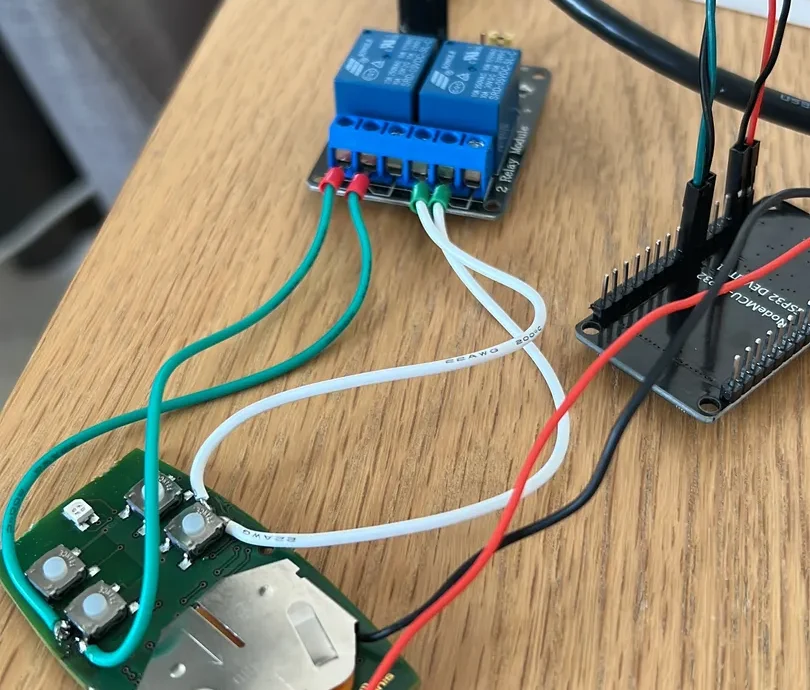

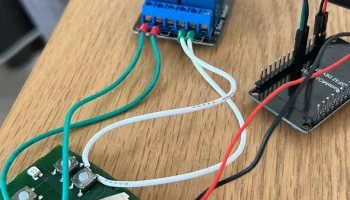

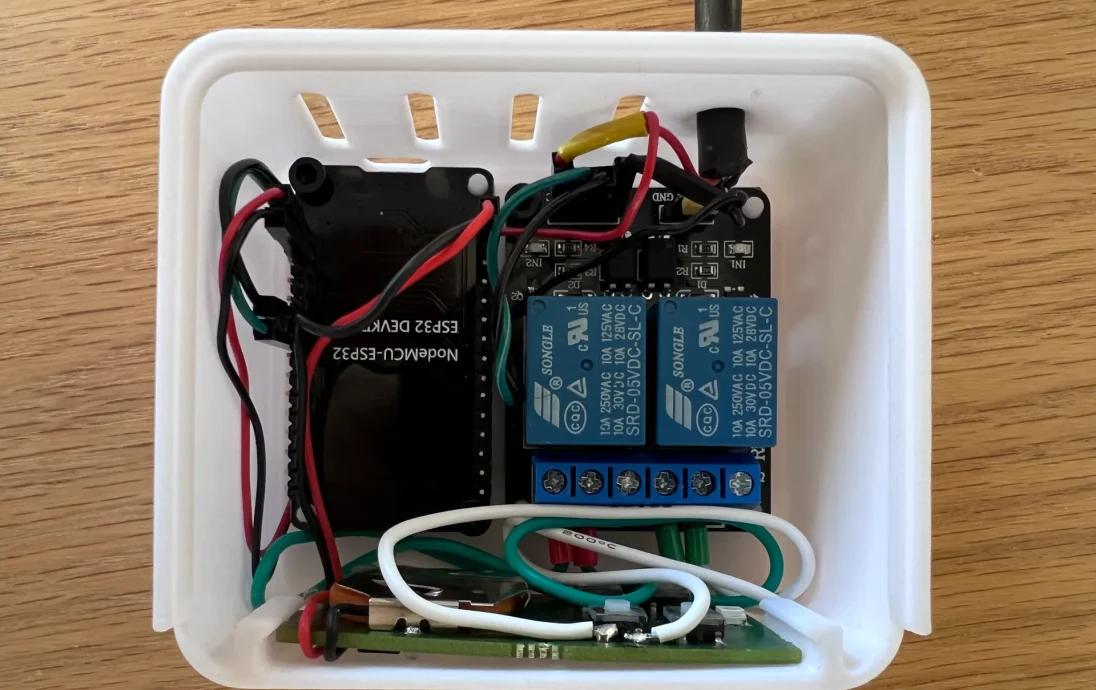

Проводка проста, вы можете сделать фотографию в качестве справки.

Чтобы настроить ESPHome, после прошивки через HA просто скопируйте и вставьте это в конец автоматически сгенерированного файла конфигурации yaml, замените на используемый вами GPIO и перепрограммируйте плату ESP:

переключатель:
— платформа: gpio
имя: «Тревога ВКЛ» #ini2
идентификатор: button_on
icon: «mdi:alarm-light-outline»
контакт: 26
перевернуто: Правда
режим восстановления: RESTORE_DEFAULT_OFF
блокировка: [button_off]
on_turn_on:
тогда:
— задержк��: 1 с
— переключатель.turn_off: button_on
— платформа: gpio
имя: «Тревога ВЫКЛ» #ini1
идентификатор: button_off
icon: «mdi:alarm-light-off-outline»
штифт:
номер: 27
allow_other_uses: правда
перевернуто: Правда
режим восстановления: RESTORE_DEFAULT_OFF
блокировка: [button_on]
on_turn_on:
тогда:
— задержка: 1 с
— switch.turn_off: button_off
#возможность снять систему с охраны, пока вы меняете батарейки
— платформа: gpio
name: «Снятие с охраны модуля сигнализа��ии» #ini1
идентификатор: Module_disarm
значок: «mdi: открыть в приложении»
штифт:
номер: 27
allow_other_uses: правда
перевернуто: Правда
режим восстановления: RESTORE_DEFAULT_OFF
блокировка: [button_on]
on_turn_on:
тогда:
— задержка: 8 с
— switch.turn_off: модуль_снятия с охраны
