Шарнирный кот для печати Gyro 7

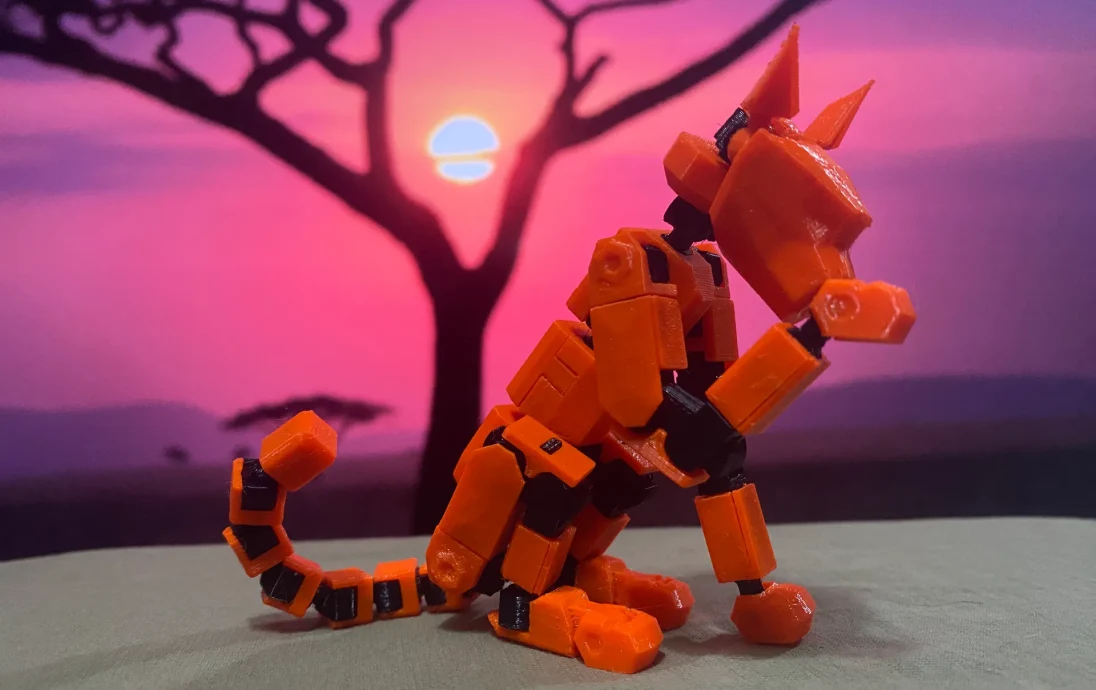

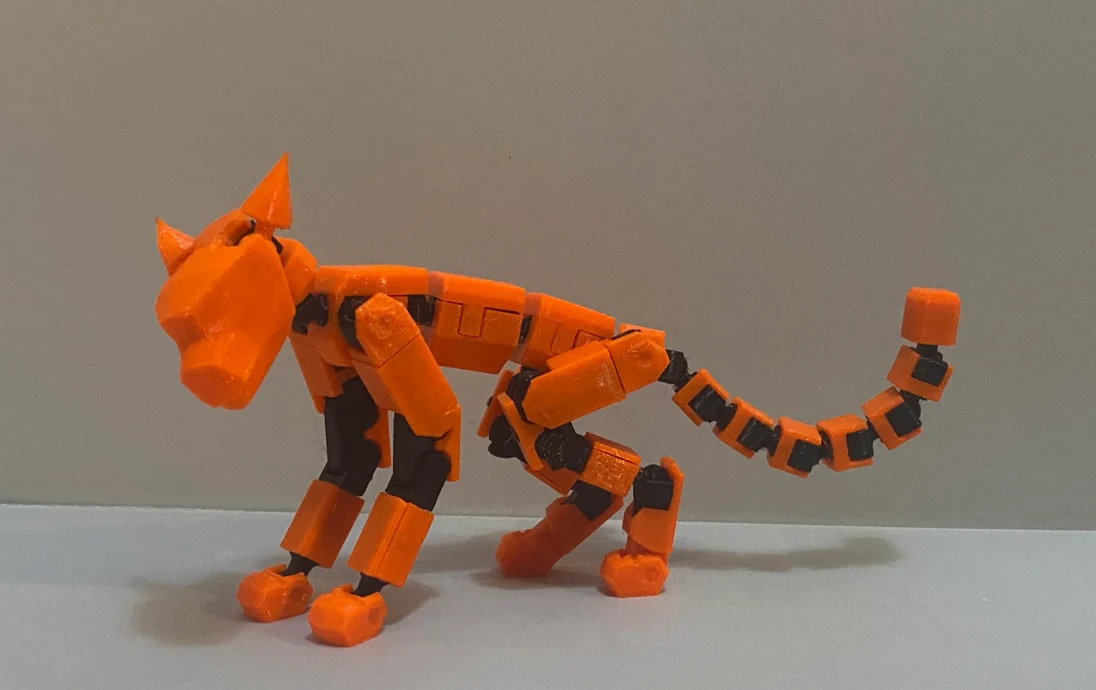

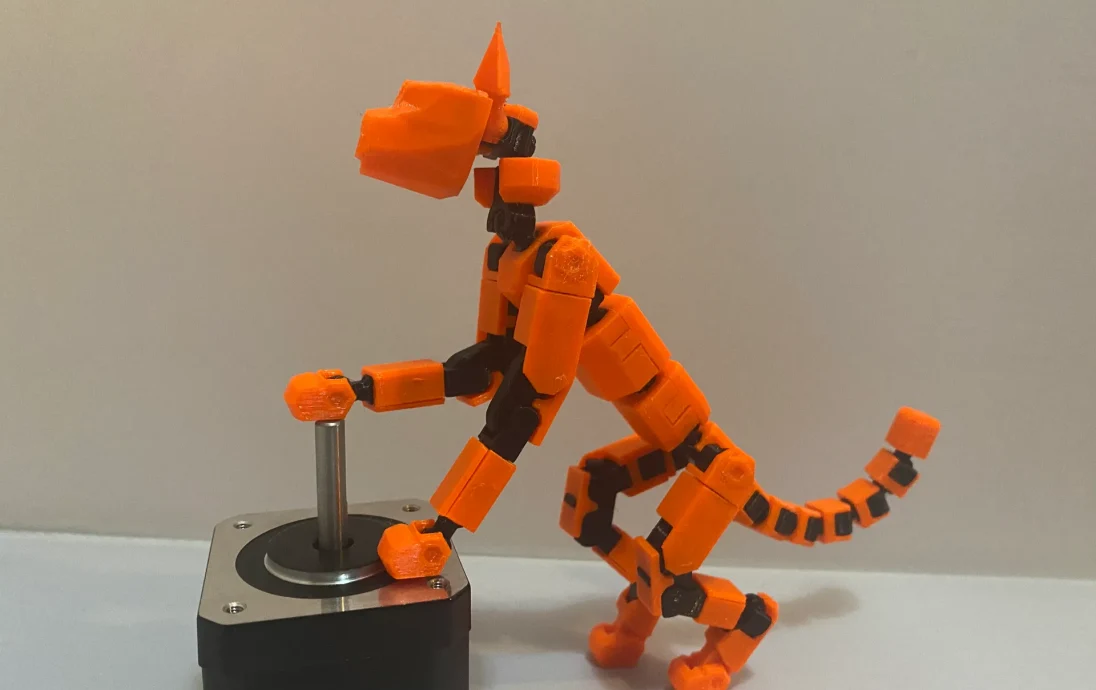

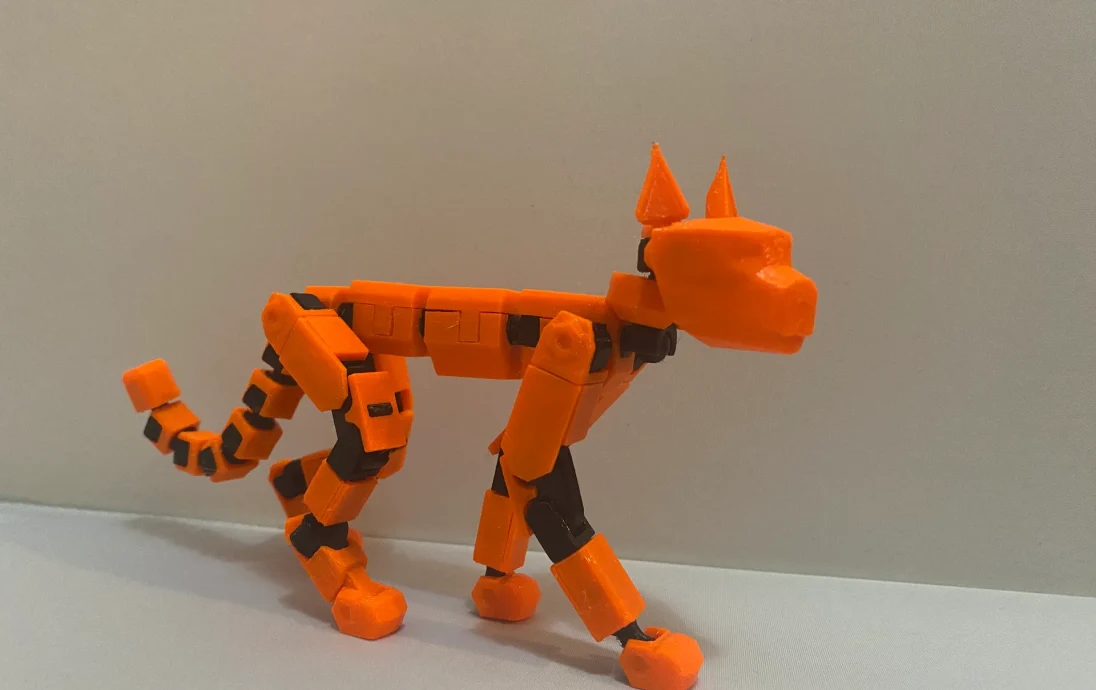

Оранжевый Gyro 7 на изображениях напечатан толщиной слоя 0,20 мм.
Печать
Материал: ПЭТГ
(PLA делает соединения слишком свободными при использовании обычного каркаса и слишком тугими для плотного скелета. Сборка из PLA также более сложна.)
Высота слоя: уменьшение на 0,10-0,20 мм делает шаровые опоры более плавными и модель выглядит красивее.
Опоры: нет, но уши имеют встроенные в модель опоры, которые можно отломать после печати.
все остальные настройки являются системными пресетами для 0,10-0,20 мм. КАЧЕСТВО.

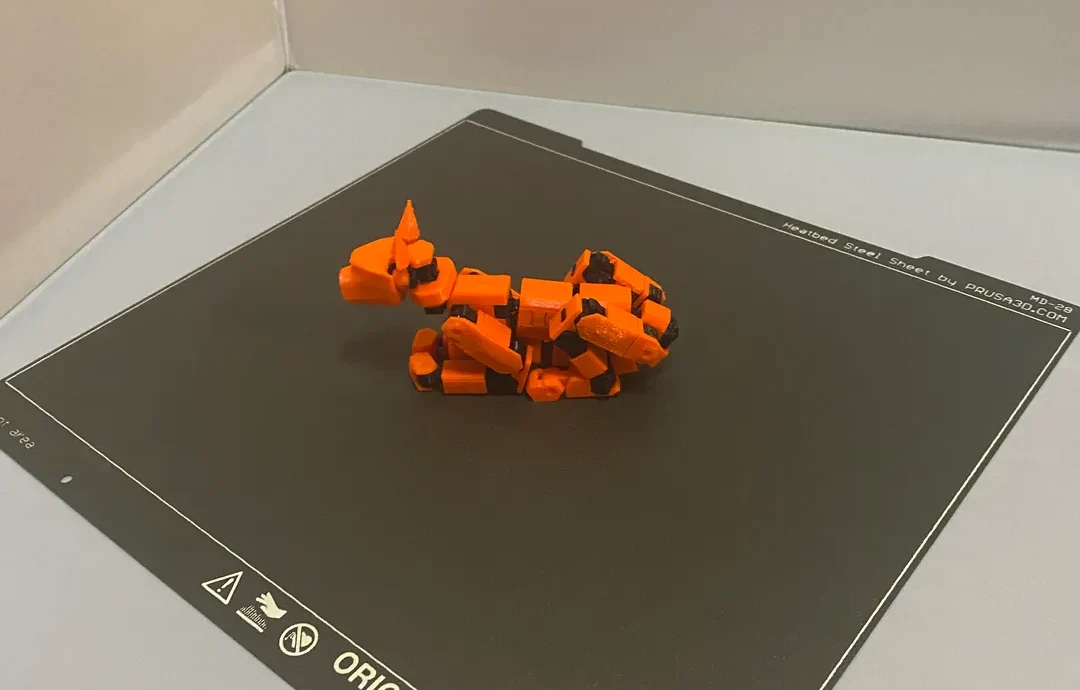

Добавлена возможность печатать их соединенными, что позволяет печатать более мелкие детали. И упрощает сборку, потому что сложнее потерять детали. Также выглядит немного приятнее отдать кому-то комплект (десять)-карт вместо кучи деталей.
Этот напечатан с высотой слоя 0,15 мм.
Добавлена опция более жесткого скелета, чтобы было проще позировать. но это может немного ограничить игру, об этом следует помнить, если, например, игра предназначена для детей.

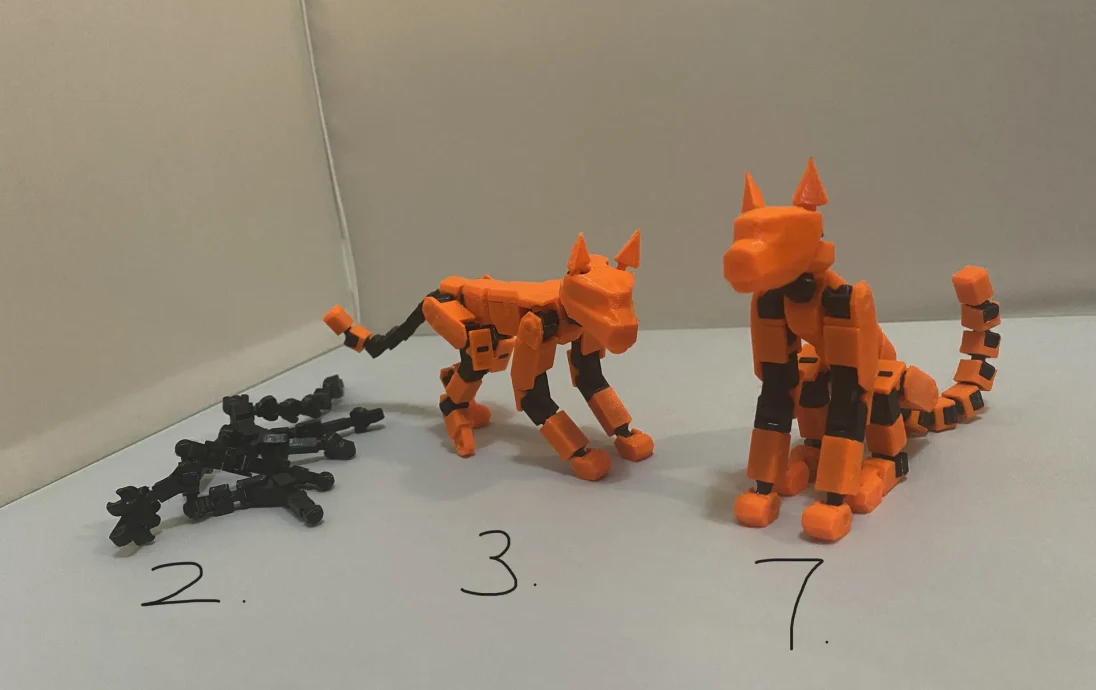

Мой очень упрощенный процесс проектирования и причина 7
Джайро 1 — мой настоящий кот, которого слегка раздражало то, что я продолжал проверять его ноги, как они двигаются.
Gyro 2 был первым печатным скелетоном, но шаровые опоры были где проиграть.
У Gyro 3 был лучший скелет, и он был первым с обшивкой, но некоторые части терялись, а некоторые были слишком тугими, одна из задних лап не держалась.
У гироскопов 4, 5 и 6 было несколько деталей, которые было слишком сложно собрать.
Gyro 7 наконец собрался хорошо, но я решил сделать небольшой инструмент, который поможет собрать хвост.
Сборка
Некоторые стрелки пронумерованы, чтобы показать порядок сборки.
1. Все серые детали имеют определенную ориентацию. Посмотрите внимательно. Особенно с самой маленькой частью. Черные части посередине такие же.
(для PLA: корпус может быть слишком свободным)
2.1 Самая большая черная часть ДЕЙСТВИТЕЛЬНО имеет верхнюю и нижнюю часть, выступающая часть имеет фаски, а «руки» для ушей имеют загнутый угол.
2.2 Чтобы поставить голову на место, возможно, потребуется некоторое усилие.
(для PLA: для установки головки требуется больше усилий)
3.1
3.2 Сделайте эту часть 4 раза
4.1 правая передняя нога.
Обратите внимание на два разных типа лап. тебе нужен тот, у которого более широкое отверстие
*есть 4 части голени, для этого шага вам понадобятся более длинные
(для PLA: коленные пластины не так надежны)
4.2 левая передняя нога (часть шага 3 зеркально отображена)
(для PLA: коленные пластины не так надежны)
5.1 сделать эту часть 2 раза
Обратите внимание на два разных типа лап. тебе нужен тот, у которого отверстие поуже
*есть 4 детали голени, для этого шага вам понадобятся более короткие
(для PLA: для установки черной конечной точки на место требуется большое усилие. Поможет, если вы вставите ее черной частью на конец стола и надавите на нижнюю сторону лапы)
5.2 правая нога
(для PLA: коленные пластины не так надежны)
5.3 левая нога (Часть шага 3 зеркально отображена)
(для PLA: коленные пластины не так надежны)
6.1 наносим серый цвет на деталь
6.2 Чтобы запрессовать деталь на место, используйте инструмент, чтобы надеть ее на метчики, удерживающие ее на месте.
(для PLA: требует большего усилия и громче защелкивается на месте)
6.3 повторите эту часть 6 раз
6.4 Собираем хвост
7 Поздравляем, это последний шаг!
Очень хотелось бы увидеть ваши работы!
