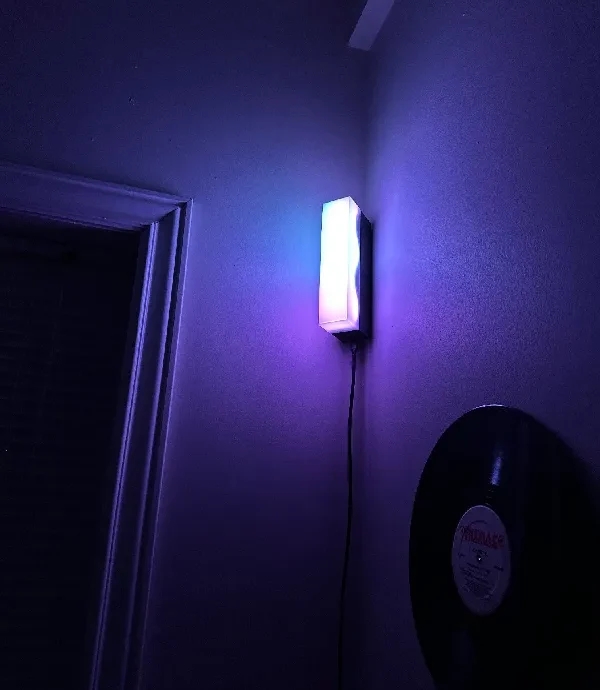

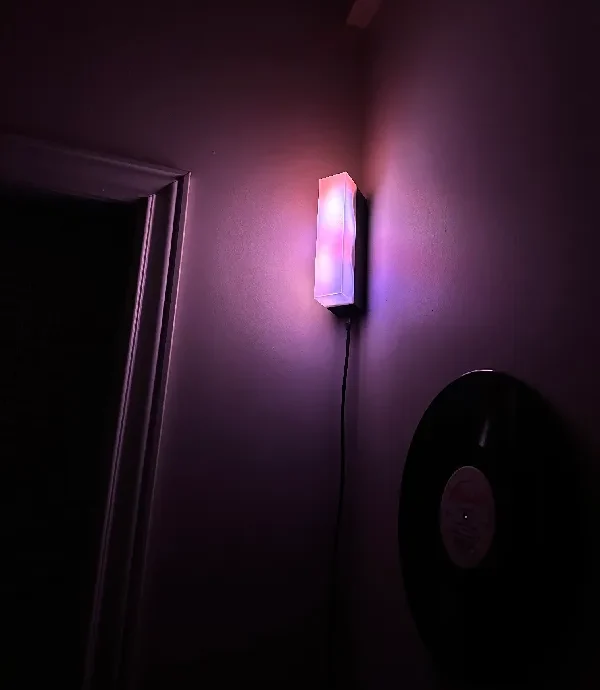

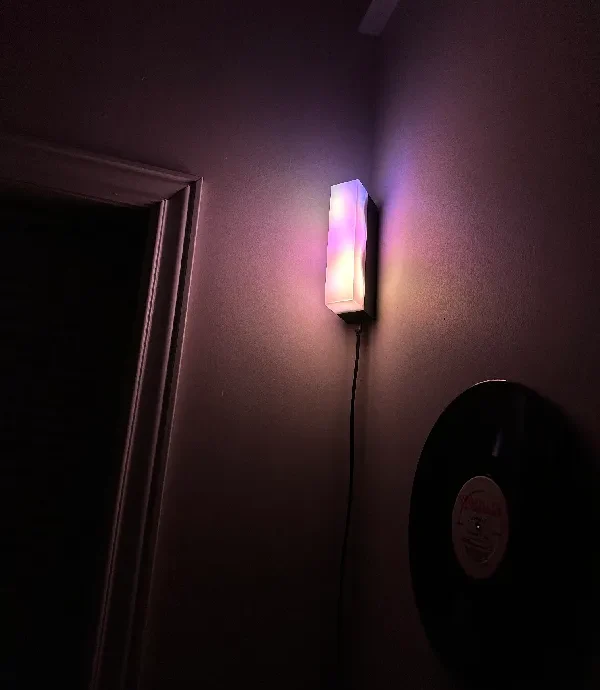

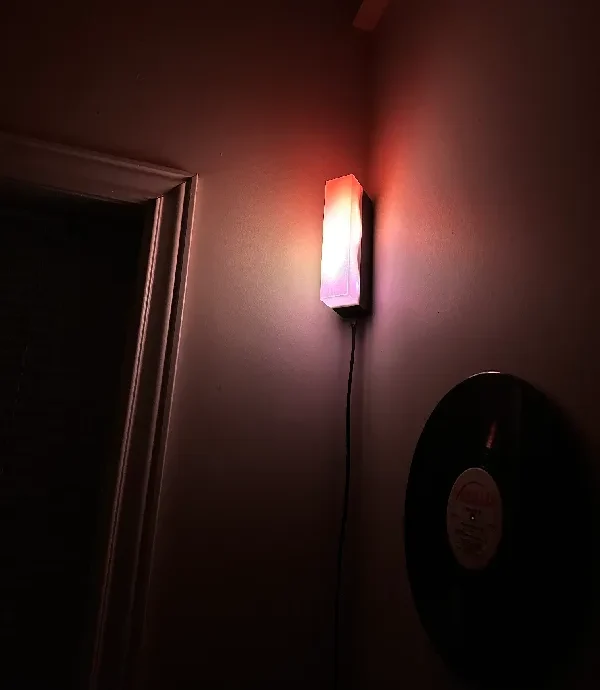

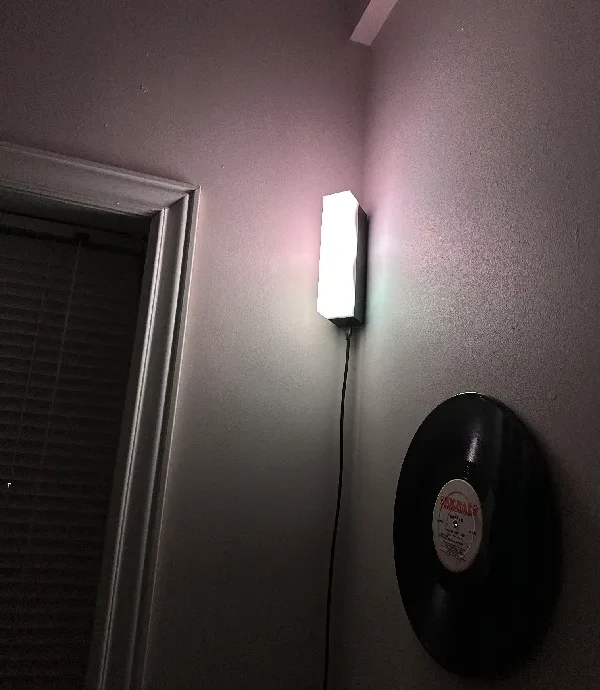

Настенный волнистый светильник (wled)........

Ремикс на волнистый свет от LaCapsule. Разработан для использования меньшего количества опор и имеет возможность установки в углу стены.

Нарезка:

Нарезка прошла вполне нормально, но я решил сделать внешние поля на всех частях, за исключением внешних и внутренних полей для части стен, поскольку у меня была проблема с деформацией. Однако если вы выберете внутренние стены, они закроют отверстия для крепежных винтов нижней панели. Вкрутить его вполне можно, но может быть немного сложнее

Альтернативный вариант: просто нажмите на внешний край.

(Для меня я выбрал внешний и внутренний поля, и в итоге я приостановил печать на первом слое, после того, как поля были уложены, но до того, как были уложены стены, и использовал инструмент, чтобы подтолкнуть внутренний край внутри монтажных отверстий. Это не обязательно, просто, по моему мнению, облегчает общее снятие полей. Надеюсь, это имело какой-то смысл)

Я также решил использовать архимедовы хорды для рисунка нижней поверхности диффузора, и мне кажется, это выглядит очень красиво.

Используемые предметы:

Светодиоды BTF-Lighting WS2812B

https://a.co/d/gfd6hCA

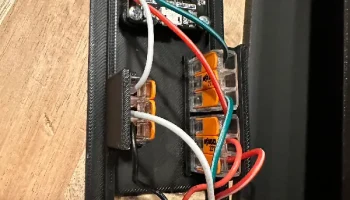

(3x) 3-портовые разъемы Wago

https://a.co/d/8i43CUi

ЭСП32

https://a.co/d/jcRlX4O

Адафрут. Имитатор подачи питания USB Type C

https://www.adafruit.com/product/5807?gad_source=1&gclid=EAIaIQobChMI_Knxua6MhQMVM2dHAR16kAJNEAQYASABEgIbcfD_BwE

(6x) винты 2,5 x 4 мм (монтажные платы)

(6x) Винты 3 x 6 мм (крепление нижней части к стенам)

(4 шт.) Шурупы для гипсокартона №6 (монтажный кронштейн)

Удлинитель USB-C (дополнительно)

Примечания:

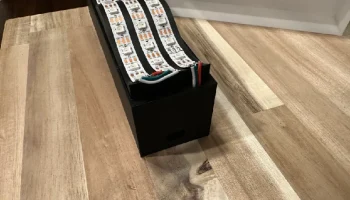

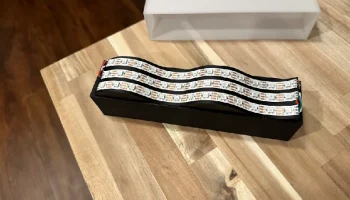

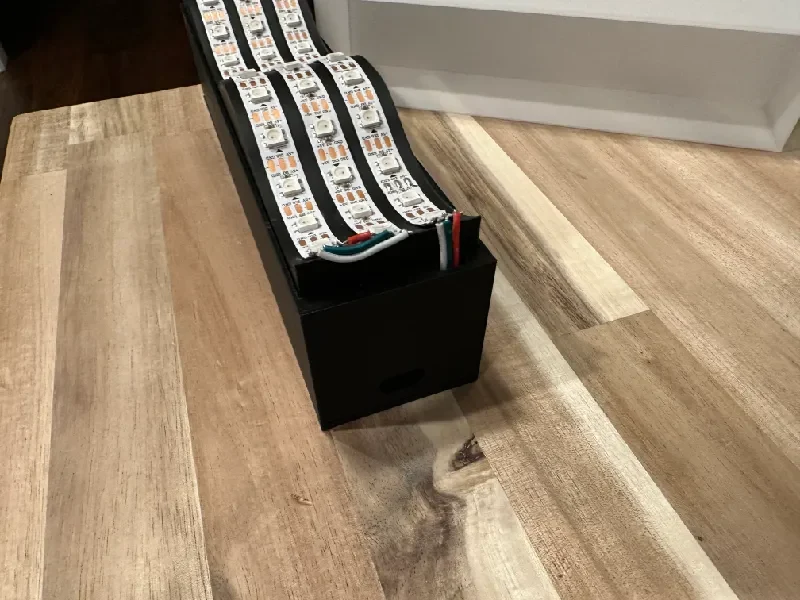

Три ряда по 13 ножек, спаянных последовательно.

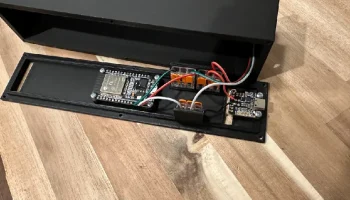

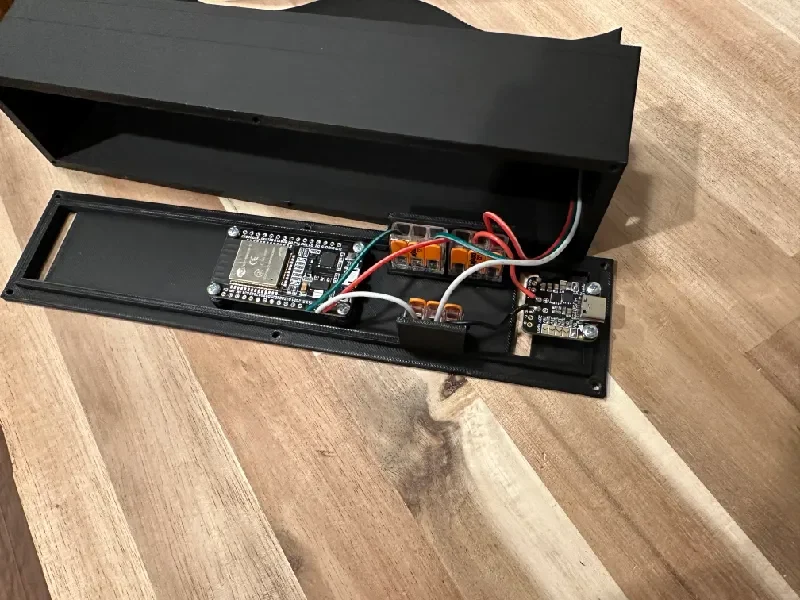

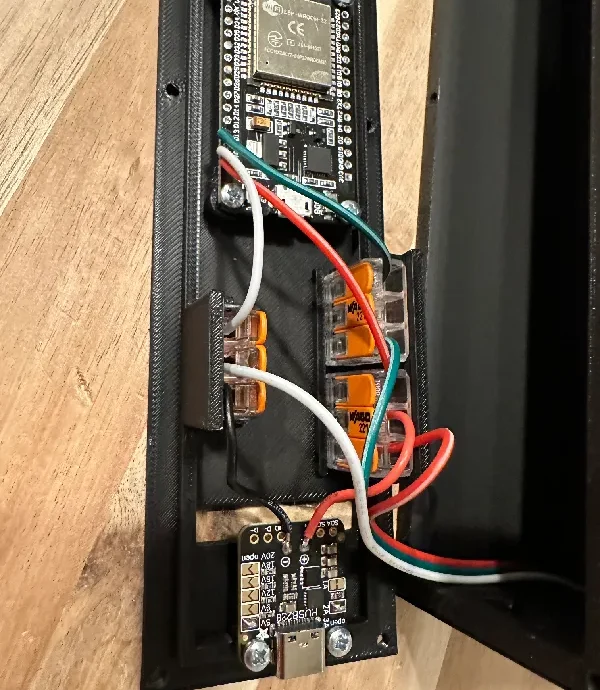

Обрезал некоторые контакты на esp32, чтобы они сидели заподлицо с монтажными стойками (в конечном итоге все удалил с помощью паяльника)
Я припаял перемычку на 2а приложения для прорыва PD
(очевидно, припаял перемычку 5в)
Приклеил верхнюю волнистую часть к стенкам, но допуски должны быть в порядке.
Угловые крепления на суперклее к нижней панели.
Использовались шурупы №2 для крепления к стене.
Купил удлинители USB C на Алиэкспресс по дешевке (2м, 3м).

ВЛЭД:
Обязательно не забудьте настроить параметры конфигурации для WLED.
Настройка контакта GPIO — (13)
Количество светодиодов — (39)
Максимальный ток — (2000 мА)
Светодиодная лента — (WS281x)
Порядок цветов — (GRB)

Отличное руководство по WLED от Криса Махера.

Комментируйте по любым вопросам!
