Чехол для печатной платы OpenDTU от turrican944........

Плата: https://github.com/turrican944/OpenDTU-PCB (спасибо turrican944!)

Закажите его у производителя печатных плат по вашему выбору, например. jlcpcb или pcbway.

OpenDTU: https://www.opendtu.solar/

Спецификация:

Печатная плата от turrican944
D1 MINI ESP32 например. https://www.aliexpress.com/item/1005006400668971.html (с USB-C)
Мини-триггерная плата Usb C 5 В https://www.aliexpress.com/item/1005005747849999.html
Радиочастотный модуль для устройств HM: NRF24L01+, например. https://www.aliexpress.com/item/1005006173509146.html
Радиочастотный модуль для устройств HMS/HMT: CMT2300A / E49-900M20S, например. https://www.aliexpress.com/item/1005003292022740.html
Антенна для CMT2300A, например. https://www.aliexpress.com/item/1005006169750685.html
1,3-дюймовый OLED-модуль IIC, например https://www.aliexpress.com/item/1005006127524245.html
Стойки печатной платы для модуля OLED M3x15 мм, например. https://www.aliexpress.com/item/1005006038666758.html
Винты с полукруглой головкой M3x6, например. https://www.aliexpress.com/item/4000341151320.html
Конденсатор с низким сопротивлением 16 В 470 мкФ, например. https://www.aliexpress.com/item/33030332216.html
Вставки для термофиксации M3 длиной 4 мм, например. https://www.aliexpress.com/item/1005003582355741.html
Заголовки контактов
суперклей или горячий клей
короткие провода

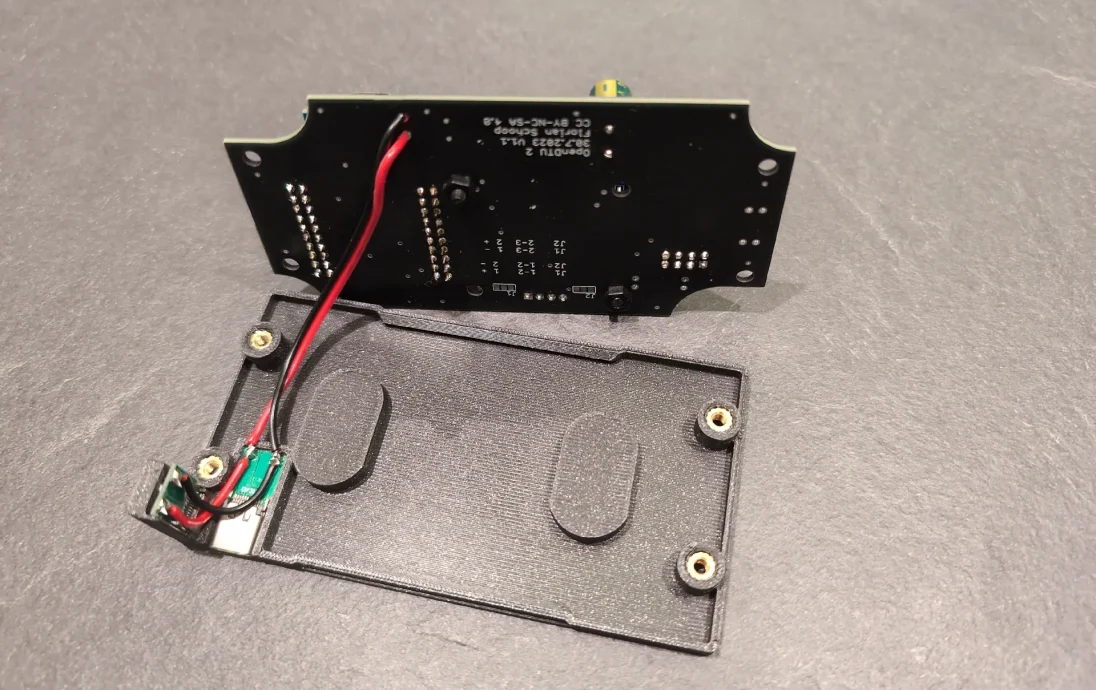

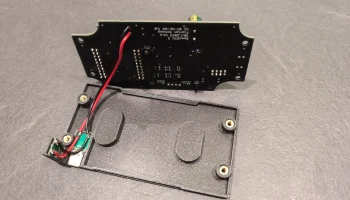

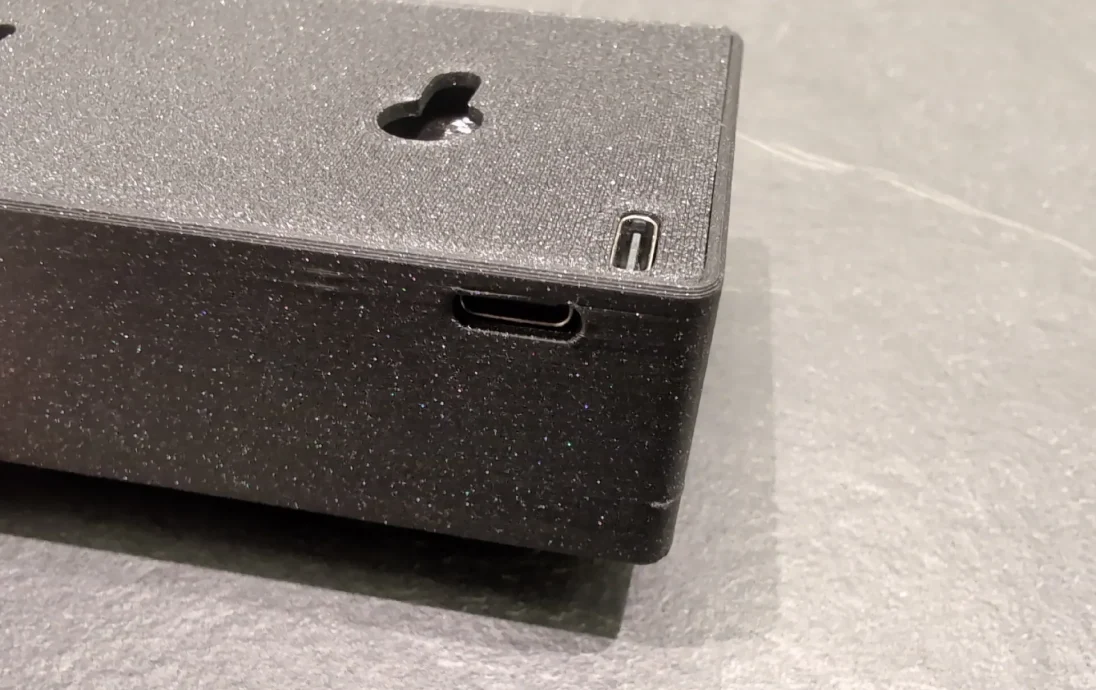

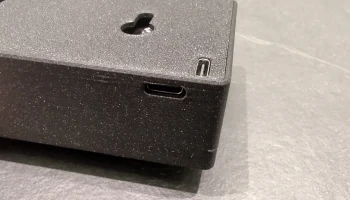

Триггерные платы USB-C необходимо приклеить на место. Если вы хотите использовать обе ориентации, подключите их параллельно. Не подавайте питание на них одновременно. Припаяйте выход триггерной платы к входу 5 В печатной платы с помощью проводов.

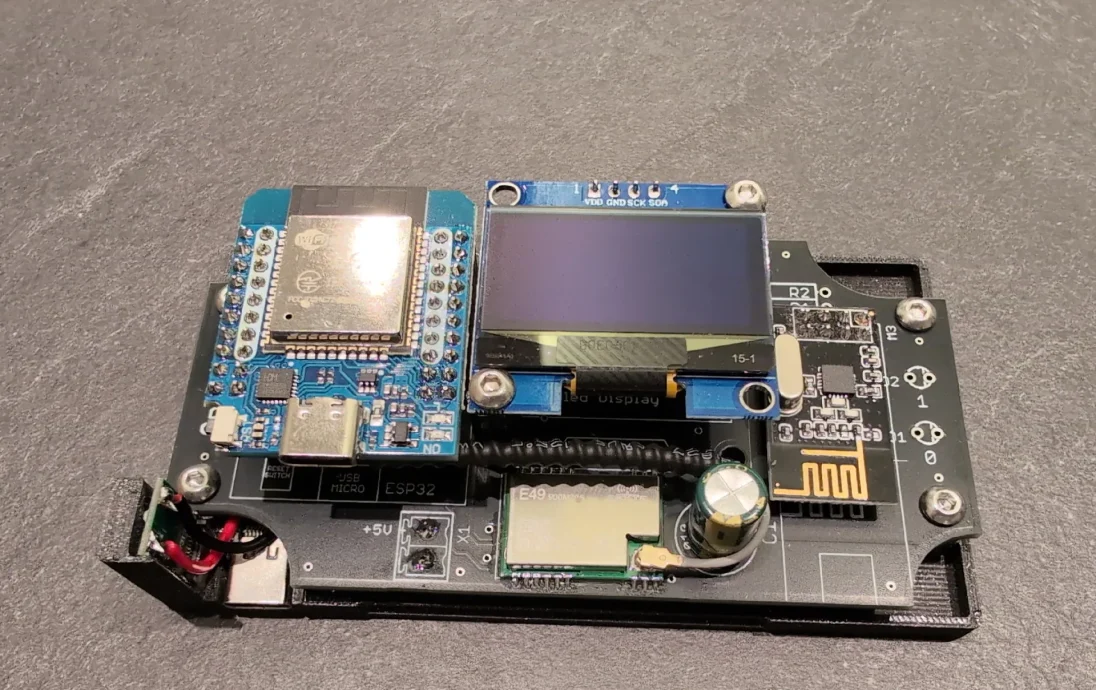

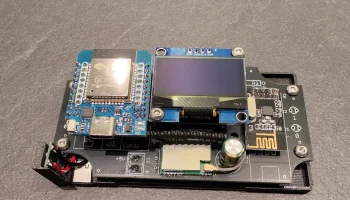

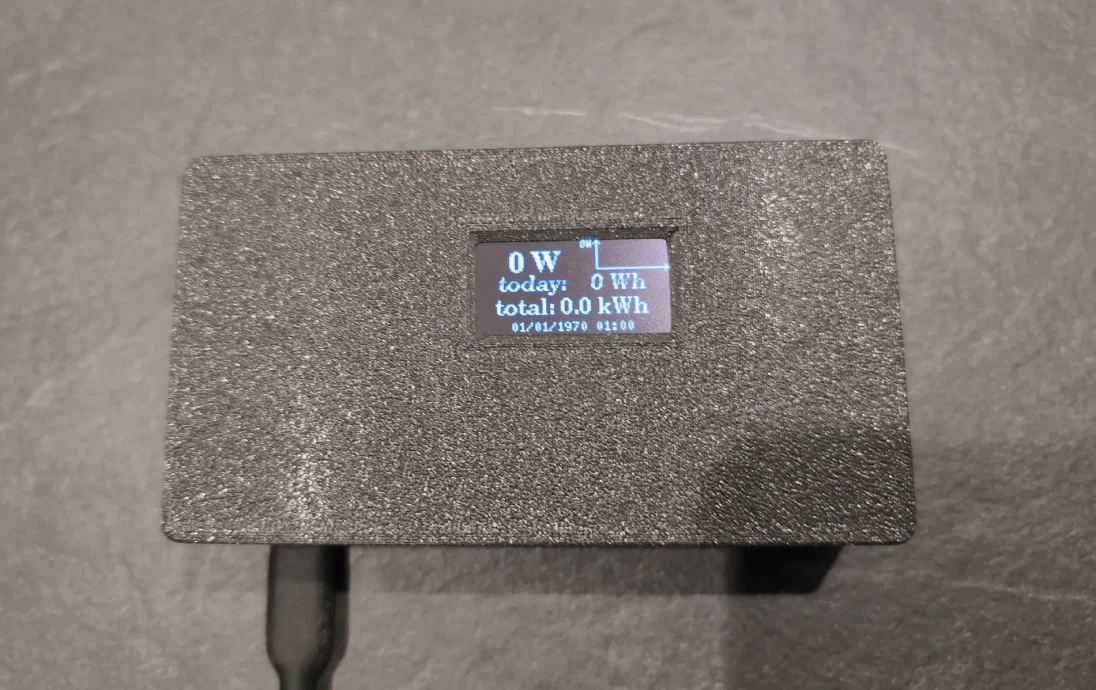

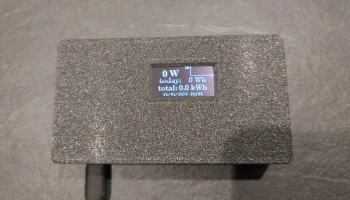

Олд-дисплей необходимо установить на стойки толщиной 15 мм. Используйте длинные контакты разъема, поставляемые с D1 Mini Esp32, чтобы сделать гнездо для подключения к печатной плате. Используйте только две стойки: нижнюю левую и верхнюю правую. Правый нижний столкнется с задней стороной корпуса.

Не забудьте припаять перемычки питания oled дисплея (см. документацию к плате)!
