Описание

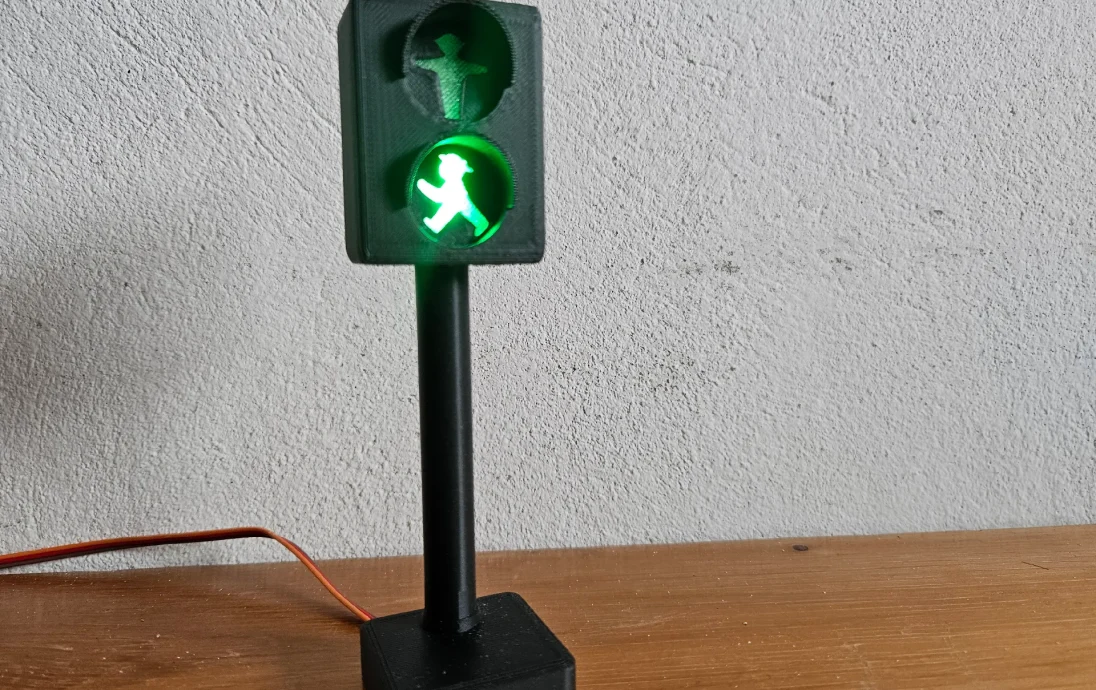

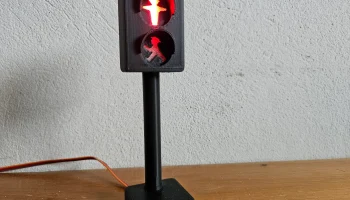

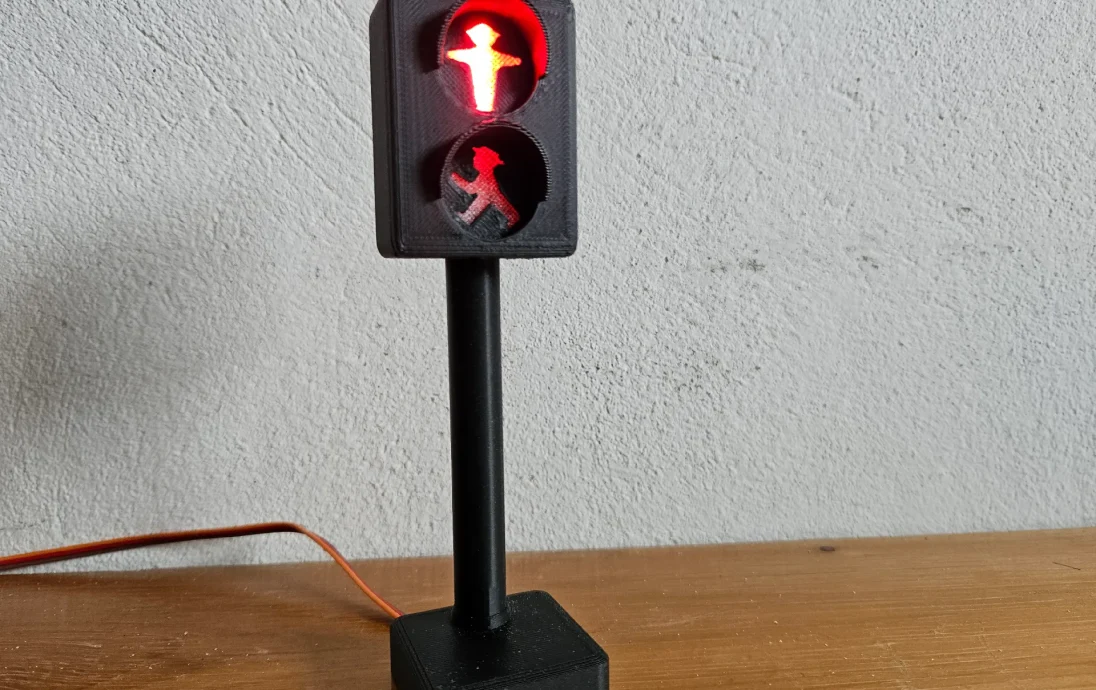

Пешеходный светофор

Быстро и легко собрать — защелкивается — винты не нужны

Окончательные размеры в собранном виде: 4x4x15 см (ДxШxВ).

Распечатать
Нет поддержки
Ориентация как в файлах
Заполнение 15%
Материал: ПЛА
Необходимые детали
1 джойстик WS2812/Neopixel (или аналогичный, например https://www.roboter-bausatz.de/p/8bit-rgb-led-leiste-aehnl.-neopixel
Соединительный кабель ≥ 20 см, например. https://www.roboter-bausatz.de/p/40-pin-dupont-jumper-kabel-buchse-stecker-40-cm
Микроконтроллер (Raspberry, ESP32, Arduino, Каллиопа,...)
Вырезать

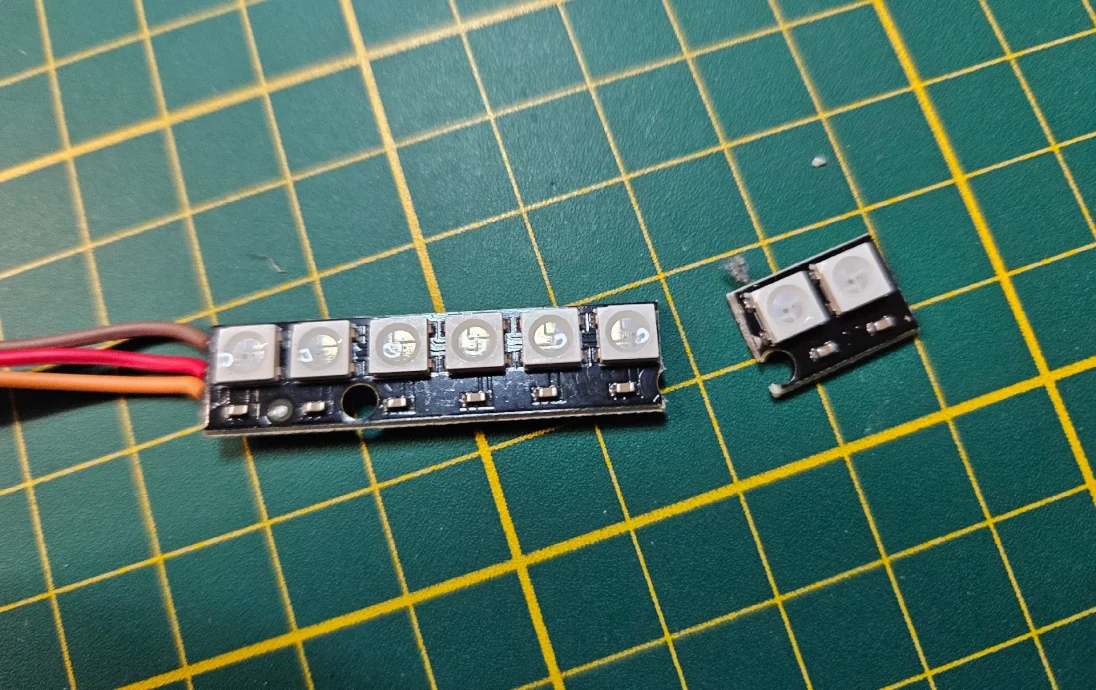

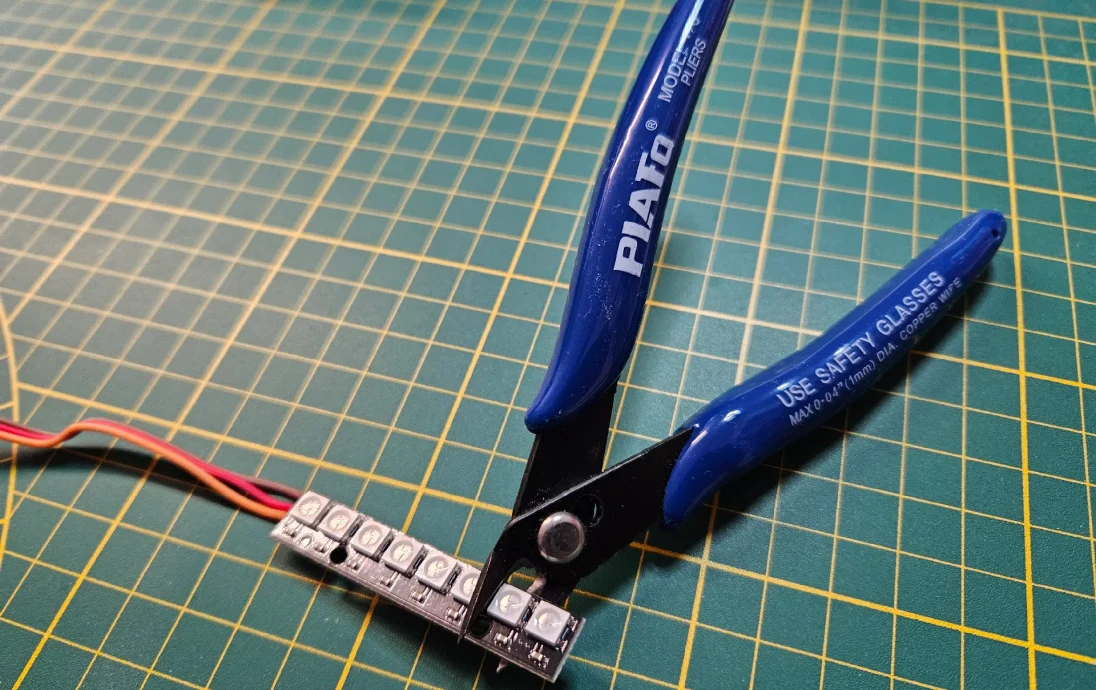

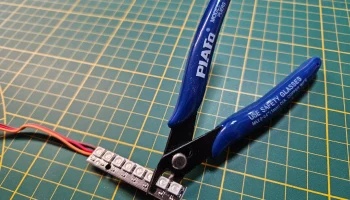

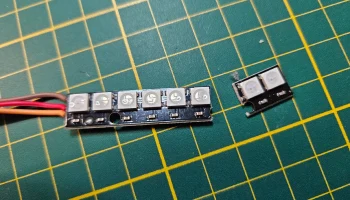

Отрежьте от палочки 2 пикселя, чтобы она поместилась в корпус. (см. фотографии)

Припой

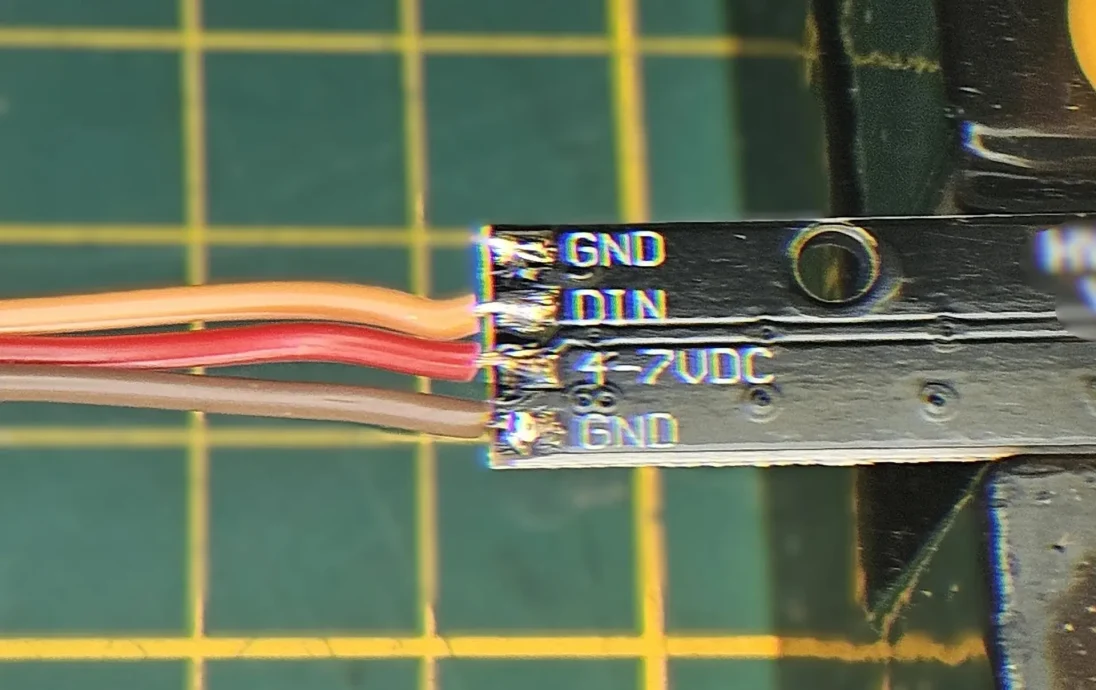

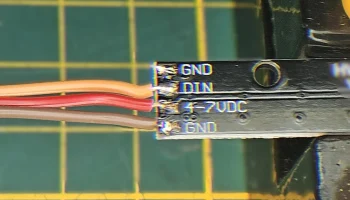

Обрежьте соединительный кабель с одной стороны и припаяйте его к светодиодной палке (GND, 5 В, DIN).

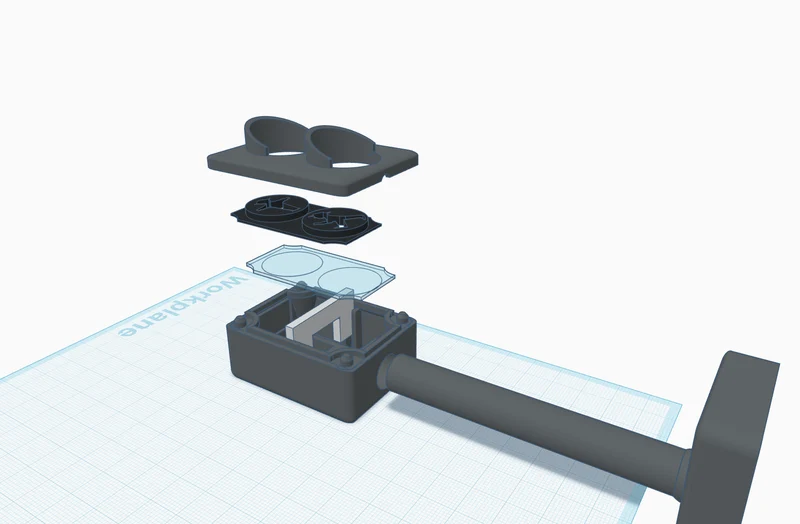

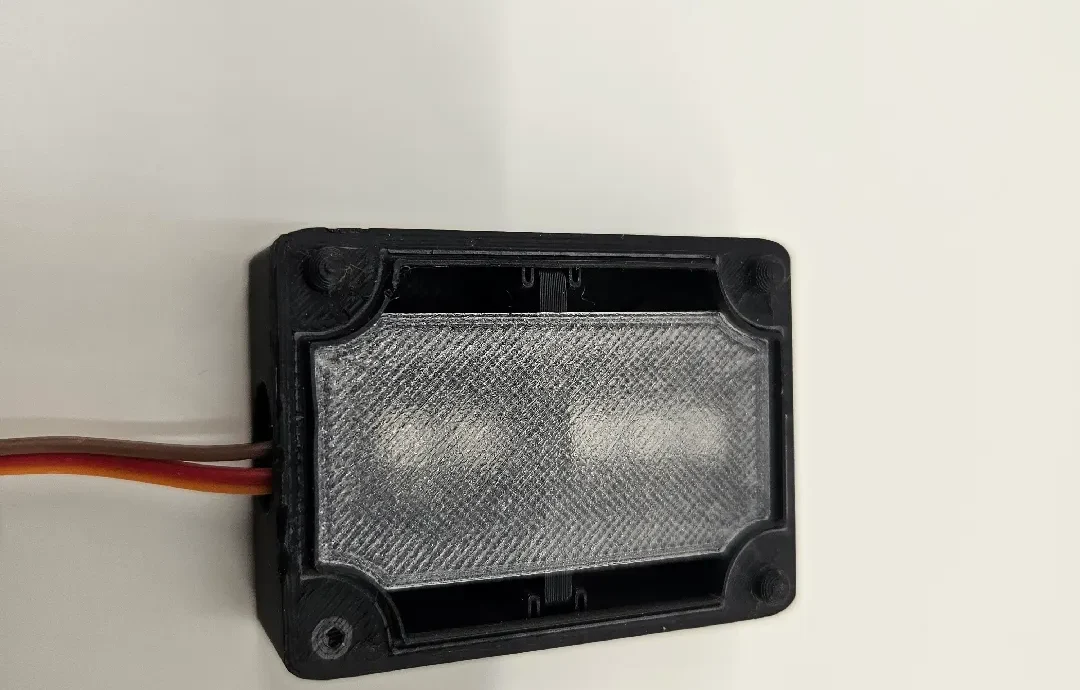

Собрать

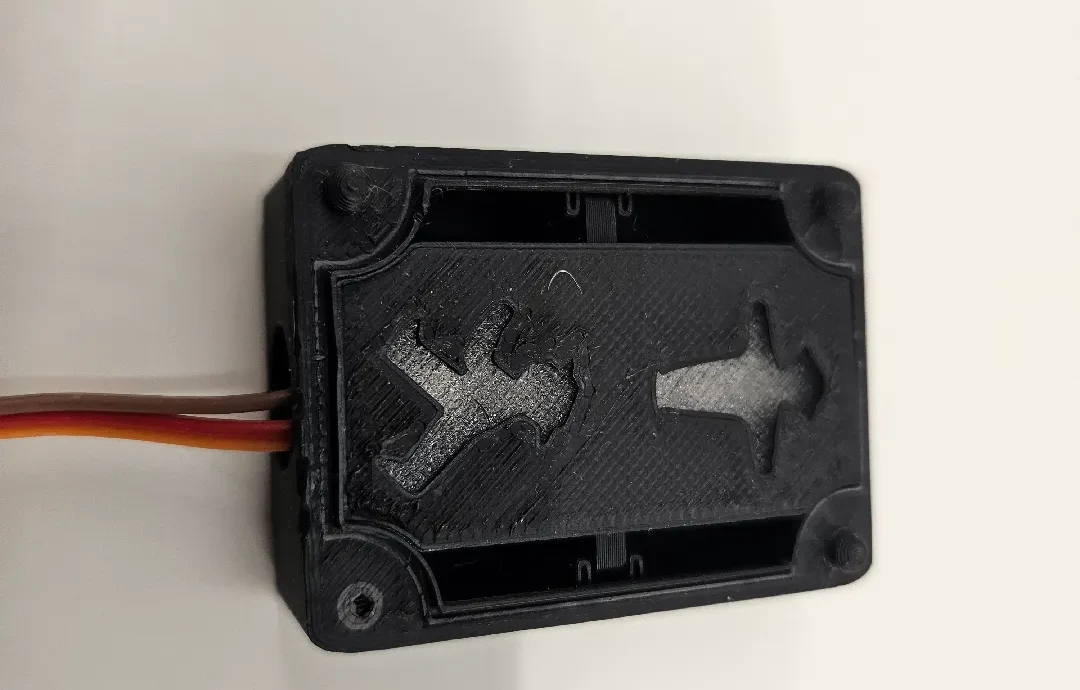

Вставьте палку

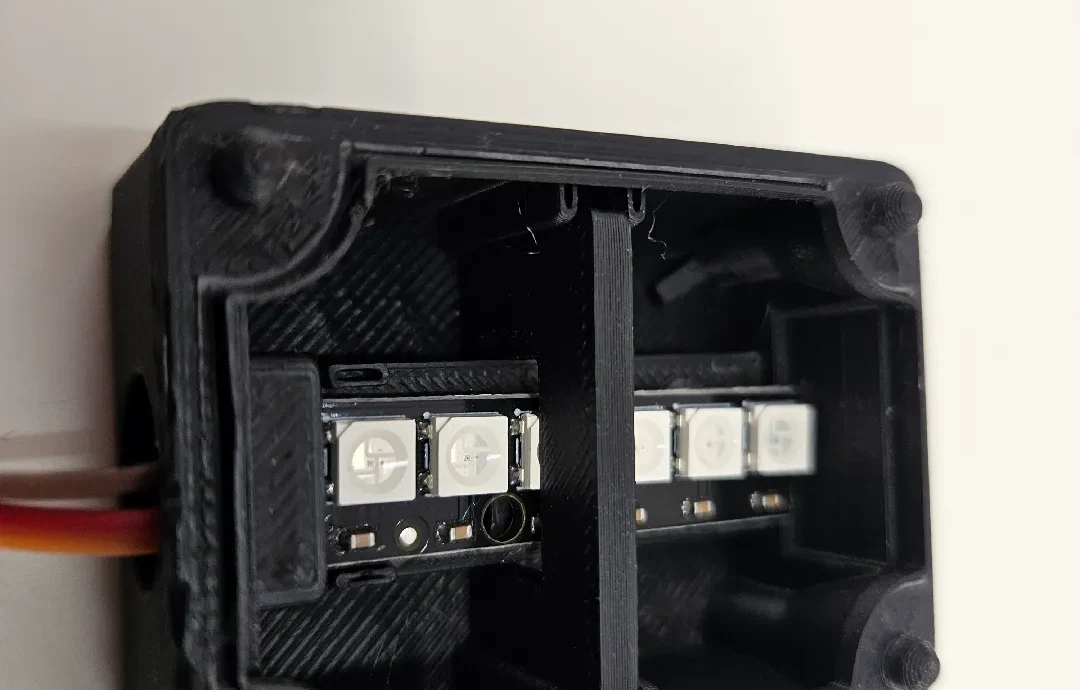

Закрепите палку с помощью проставки
Пропустите кабель вместе с разъемом через стояк.
Подсоедините стояк
Подключайтесь и кодируйте

Пожалуйста. обратите внимание, что флешка WS2812 (Neopixel) напрямую подключена к контроллеру. Ему НЕ нужен собственный источник питания. Подключите только контроллер.

Это возможно при использовании всего лишь нескольких светодиодов. Контроллер может обеспечить достаточный ток. Напряжение 3,3В или 5В в данном случае не имеет значения.

Каллиопа:

LED Stick 5V → Каллиопа +

LED Stick GND → Каллиопа -

LED Stick DIN → Каллиопа P0

ЭСП32:

LED Stick 5 В → ESP32 3,3 В

Светодиодный стержень GND → ESP32 GND

Светодиодный стержен�� DIN → ESP32 D16

Пример кода: см. https://www.printables.com/model/864750-traffic-lights-ampel-for-arduino-esp32-co.

Ардуино:

Светодиодная палочка 5В → Ардуино 5В

Заземление светодиодной палочки → Заземление Arduino

Светодиодная палочка DIN → Arduino D6

Пример кода: см. https://www.printables.com/model/864750-traffic-lights-ampel-for-arduino-esp32-co.

Вам это нравится?

Оставь фото своей марки и поставь лайк

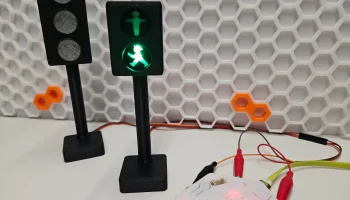

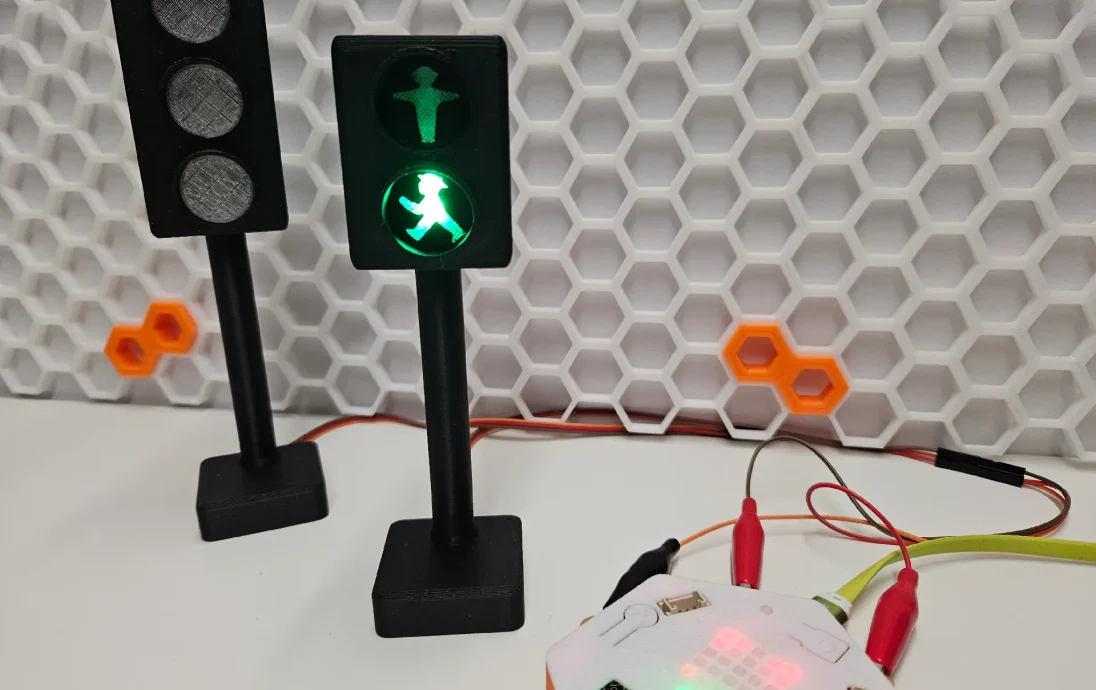

Светофор, видимый на заднем плане, вы можете найти по адресу: https://www.printables.com/model/864750-traffic-lights-ampel-for-arduino-esp32-co.

Проблемы?

Напишите мне в личку и я постараюсь помочь.

##################################################

Дополнительную информацию о Neopixel, примерах кода, подключениях и предупреждениях можно найти по адресу: https://learn.adafruit.com/adafruit-neopixel-uberguide/the-magic-of-neopixels.
Пример кода был протестирован с оригинальными стиками Adafruit Neopixel и может потребовать адаптации при использовании других стиков.

Отказ от ответственности

Пожалуйста, проверьте техническое описание вашего микроконтроллера перед подключением.

Я не несу никакой ответственности за ущерб или травмы. Создавайте и используйте на свой страх и риск. Связанные продукты и страницы предназначены только для справки. Мне не платят владельцы.

#####################################################
