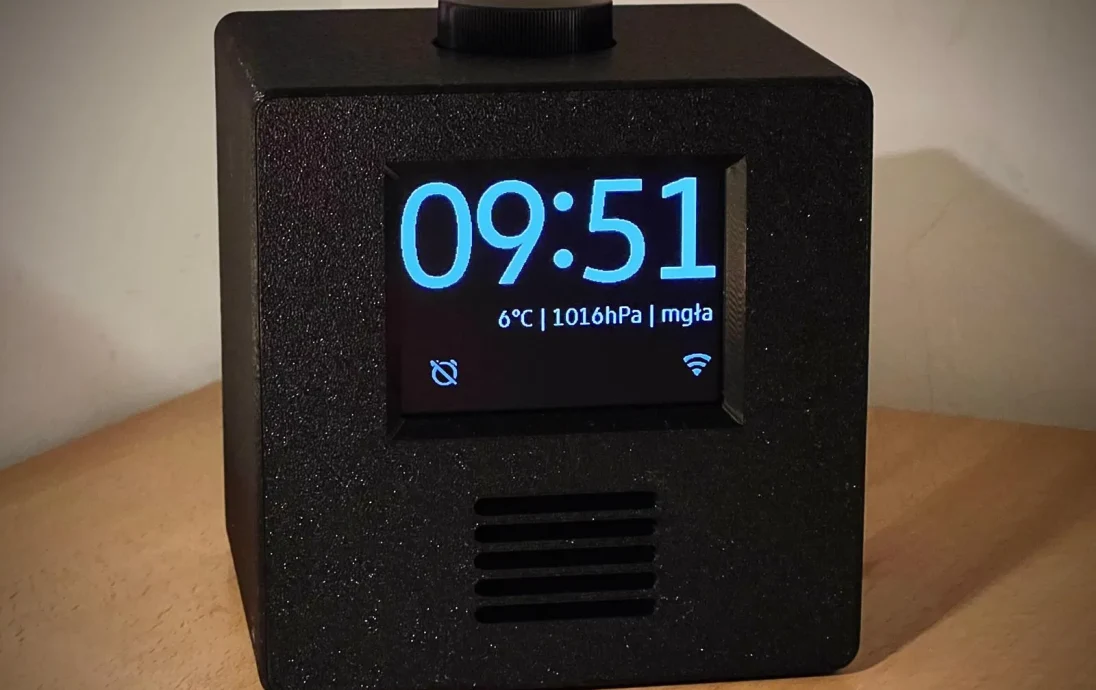

корпус часов для 2,8" ST7789

Об этом дизайне:

Это корпус для будильника с ЖК-экраном и поворотным энкодером. Базовый код взят из проекта Crescendo Clock на GitHub. Код был изменен для работы со стандартным модулем ESP32-WROOM. Исходный датчик освещенности был удален в пользу более простого управления яркостью в зависимости от времени суток. Кроме того, я интегрировал текущие данные о погоде с OpenWeatherMap.org.

Что вам понадобится:

ESP32 с внутренней антенной Wi-Fi
2,8-дюймовый ЖК-дисплей (ST7789 или аналогичный)
оратор
DFPlayer Mini MP3-плеер (с SD-картой)
стандартный поворотный энкодер
Ручка диаметром 32 мм.
противоскользящие подушечки из пеноматериала
Саморезы М3
Винты М3 с гайками
Разъем USB-C с фиксацией гайкой

Сборка:

Основной корпус:

Установите ЖК-экран (проще всего использовать клей)
Установите динамик (проще всего использовать клей)
Установите поворотный энкодер
Прикрепите ручку 32 мм.

Задний корпус:

Установите DFPlayer Mini на держатель.
Установите разъем USB-C

Окончательная сборка:

Закрепите заднюю часть корпуса саморезами М3.
Плотно прикрепите противоскользящие пенопластовые прокладки к нижней поверхности основного корпуса.
