Рамка дисплея e-ink 7,5/7,3 дюйма

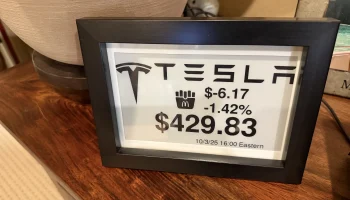

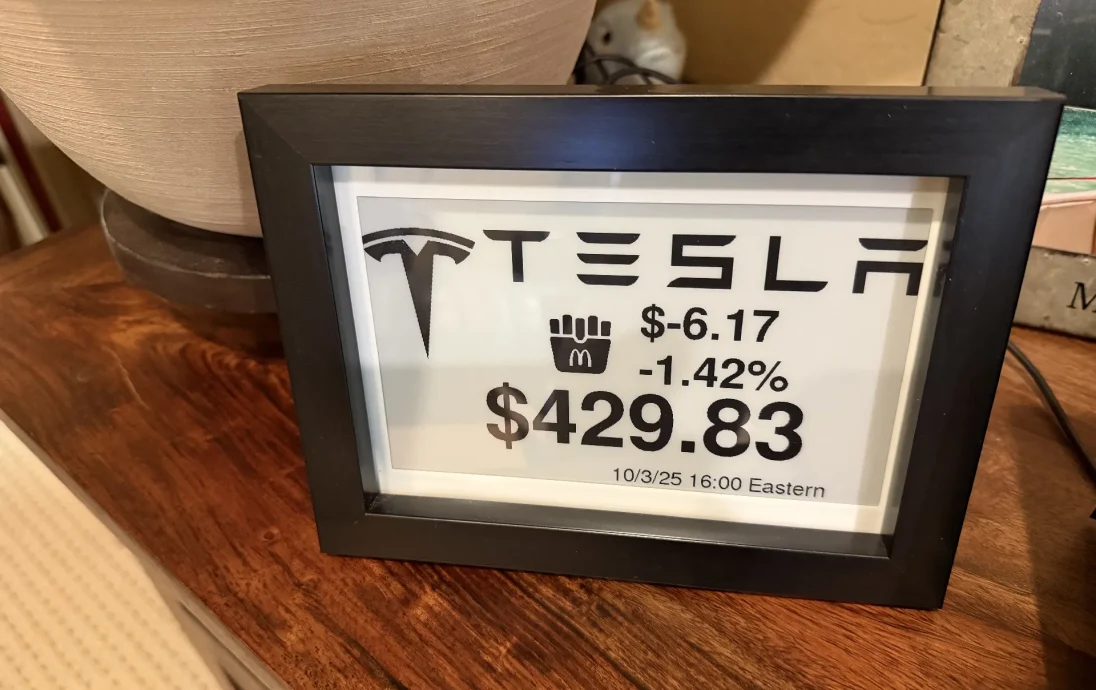

Электронные чернила позволяют создавать идеальные высококонтрастные дисплеи IoT. Модель поддерживает фоторамку Amazon 5x7, а также дисплей с электронными чернилами и микроконтроллер. Эта рамка Amazon выглядит великолепно (достаточно хорошо, чтобы мне разрешили иметь ее на кухне :). Модель не требует никаких винтов и фиксирует микроконтроллер и электронную шляпу с помощью напечатанных на 3D-принтере зажимов, которые являются частью модели.

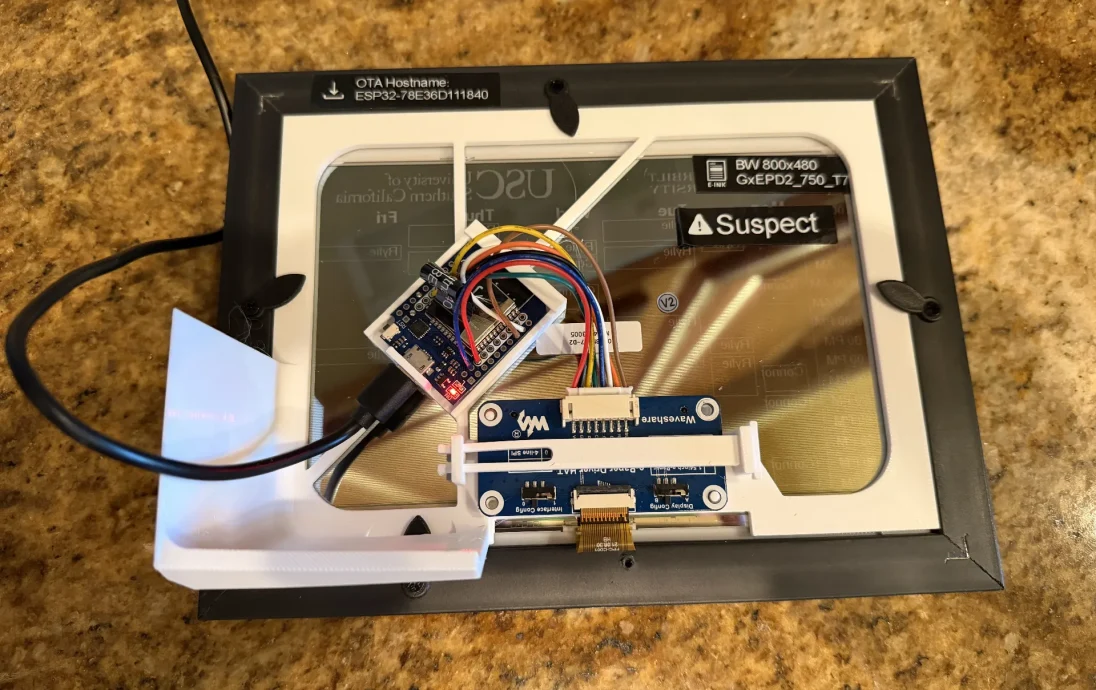

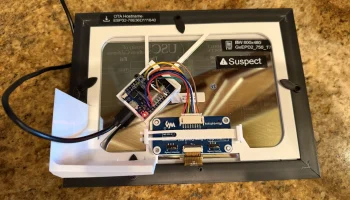

Модель состоит из заднего крепления, которое фиксирует дисплей E-Ink, микроконтроллер и шляпу (при необходимости), а также матовой рамки для центрирования дисплея E-ink в рамке.

Существует 3 версии заднего крепления и 2 версии матовой рамки рамки, в зависимости от микроконтроллера, который вы хотите использовать, и дисплея E-ink.

Поддерживаются следующие дисплеи и микроконтроллеры E-ink:

электронный чернильный дисплей
7,5-дюймовый BW (без шляпы Amazon, с электронной шляпой Amazon; шляпа не требуется для платы драйвера дисплея)
7,5-дюймовый BWR (без шляпы Amazon, со шляпой Amazon; электронная шляпа не требуется для платы драйвера дисплея)

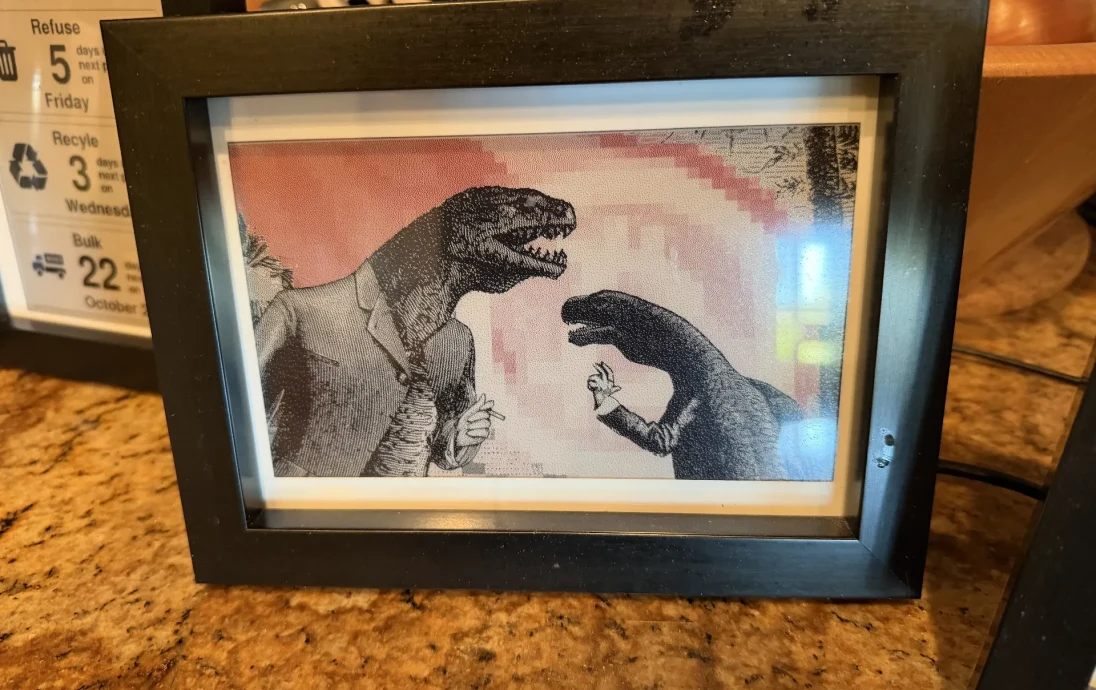

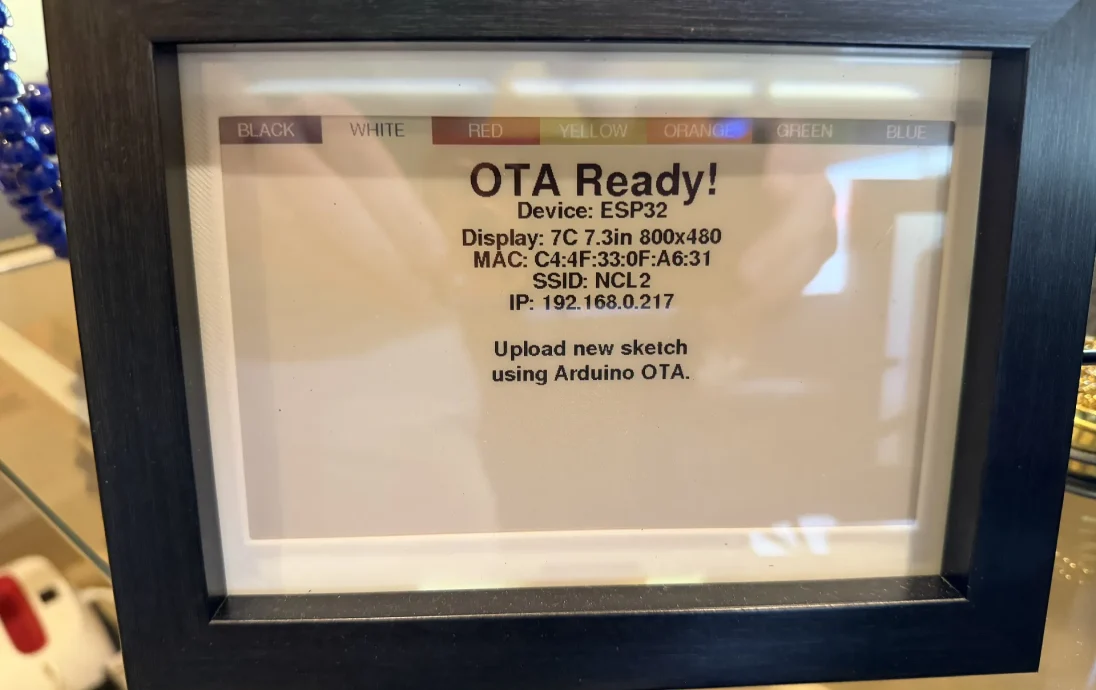

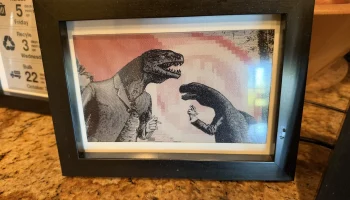

7,3-дюймовый 7-цветный дисплей (7C) (со шляпой Amazon, поддерживается только с ESP32 Wemos, поскольку для этого требуется специальная шляпа)
микроконтроллер
ESP8266 Wemos (5x на Amazon)
ESP32 Wemos (5x на Amazon)
Плата драйвера дисплея ESP32 (Amazon). Обратите внимание, что существуют версии с разъемами и без них. Модель поддерживает только версию с заголовками. Это дешевле, и заголовки фиксируют его на месте.

Рамку Amazon можно найти здесь:

Набор из пяти прямоугольных фоторамок Amazon Basics, 5 x 7 дюймов (amazon)

Я рекомендую использовать плату драйвера дисплея ESP32 по следующим причинам:

Он может напрямую управлять необработанным дисплеем без необходимости использования шляпы, которая стоит 16 долларов США отдельно (Amazon) или дополнительно 15 долларов США при покупке вместе с дисплеем.
Как ESP32, он намного быстрее, чем ESP8266, и более перспективен.
Не требует пайки (это избавляет от лишних затрат времени и потенциальных сбоев).

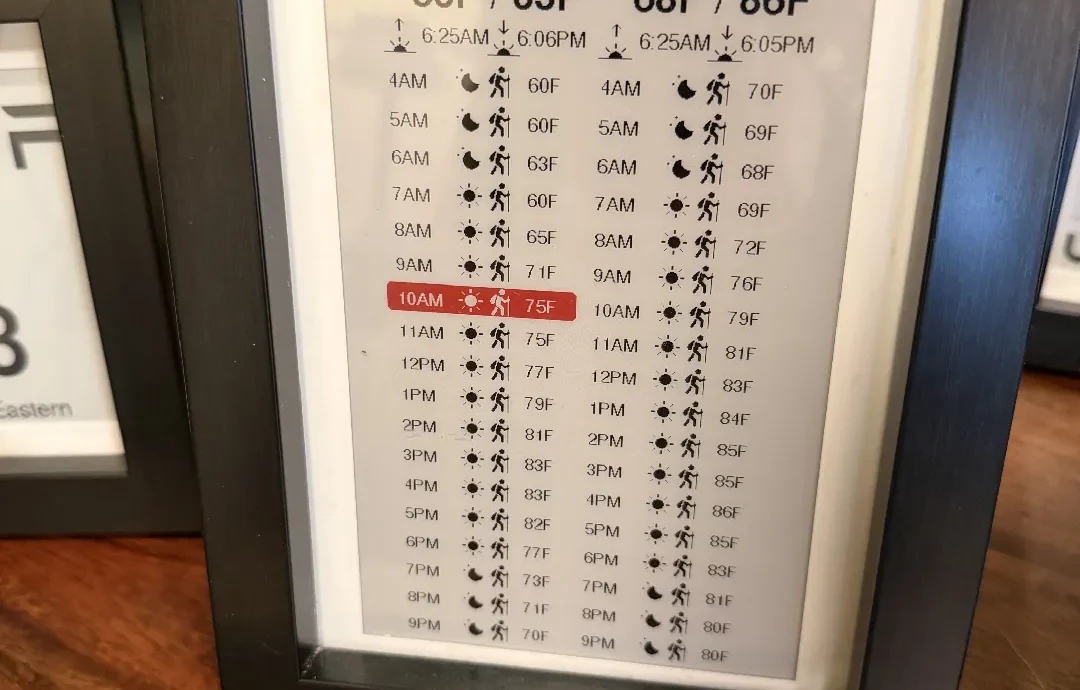

Что касается дисплея. BW имеет быстрое обновление за 6 секунд. BWR и 7C занимают 30 секунд. Я думаю, что для любого приложения, где требуется частое обновление, т. е. каждые несколько минут, BW — гораздо лучший выбор. Если частота обновления составляет 1 час или более, BWR является подходящим вариантом, если вы хотите добавить красный цвет. 7-цветный дисплей, ИМХО, скорее новинка. Цвета становятся более размытыми и теряют удивительную четкость дисплея с электронными чернилами.

Печать может быть выполнена из PLA или PETG со стандартными настройками и без подставок. Убедитесь, что вы напечатали одну матовую рамку и одну рамку в зависимости от вашего дисплея и микроконтроллера.

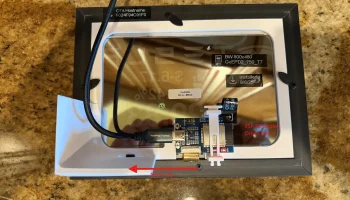

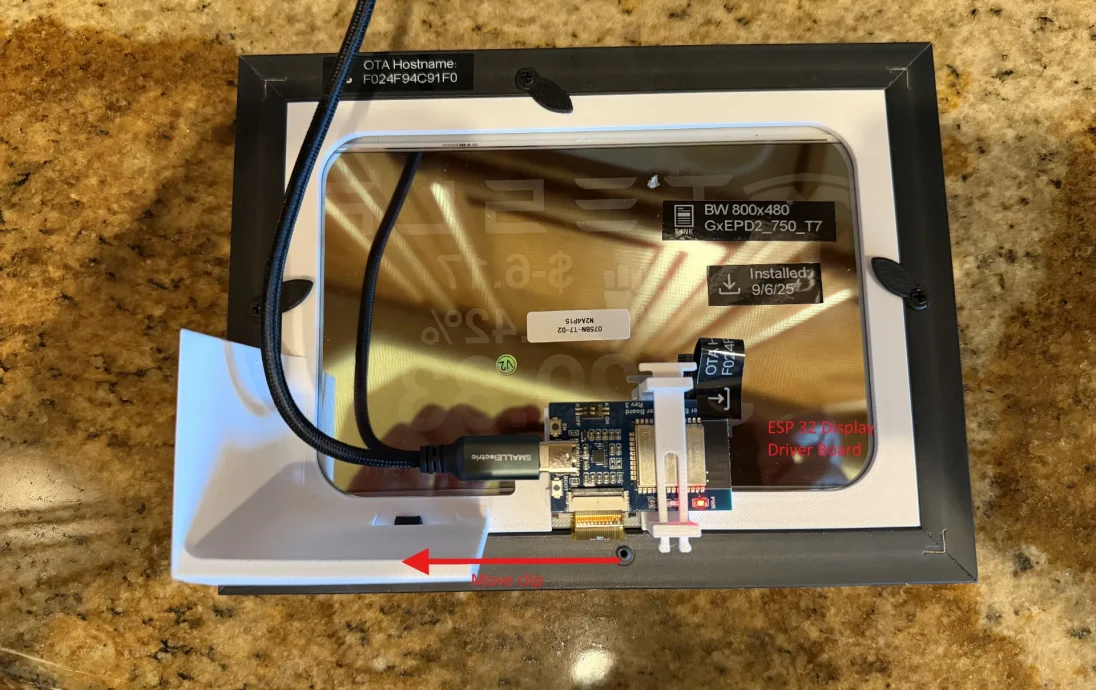

В рамку для изображения необходимо внести одну модификацию. С помощью отвертки Philips отведите один из фиксирующих крючков в сторону, чтобы он не мешал кабелю передачи данных. См. прилагаемое изображение. Это занимает менее 20 секунд.
