KCD1-104 Коробка кулисного переключателя

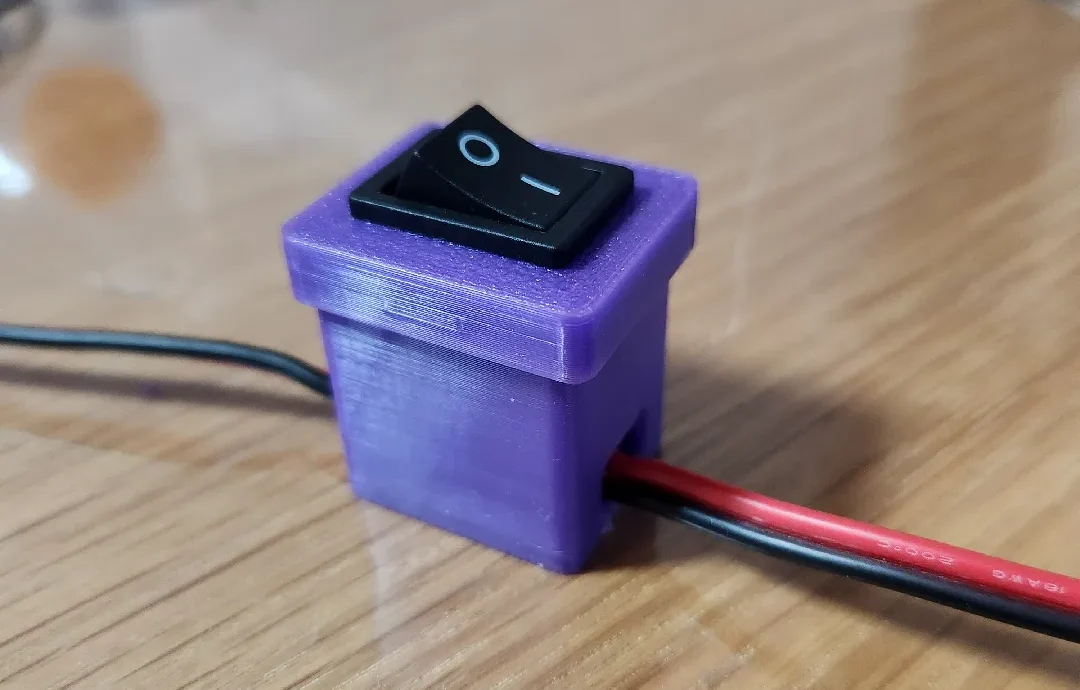

Специальный корпус, разработанный для кулисного переключателя KCD1-104.
В коробке имеется прямоугольный вырез точного размера (12,8 × 19,5 мм) для идеальной установки с запрессовкой.

Предназначен для прототипирования и функционального тестирования, но также подходит для постоянных настроек — на ваш выбор.
На каждой стороне имеется место для подключения разъемов WAGO или любых других клеммных колодок, ч��о позволяет обеспечить чистоту и надежность проводки.

Разработано в Onshape
Включает файлы STEP + STL.
Оптимизирован для 3D-печати FDM
Простой, компактный и функциональный дизайн.

Не стесняйтесь делать ремиксы, адаптировать и делиться!

Настройки печати

Высота слоя: 0,16 мм

Стены/периметры: 2

Заполнение: 15%

Поддерживает: ❌ Не требуется

Края/плот: ❌ Не требуется

Ориентация: печать как есть, поворот не требуется.

Тип принтера: FDM

Материал: PLA или аналогичный.

Модель печатается чисто, без каких-либо подставок или дополнений рабочего стола.
Протестировано на точность размеров со стандартными переключателями KCD1-104.
