Fans N Lights (корпуса для 19-дюймовых 3D-принтеров).......

«Fans N Lights» для корпусов для 19-дюймовых стоечных 3D-принтеров

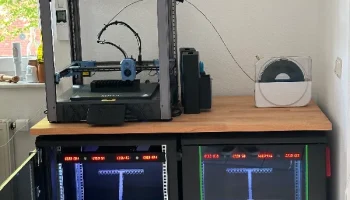

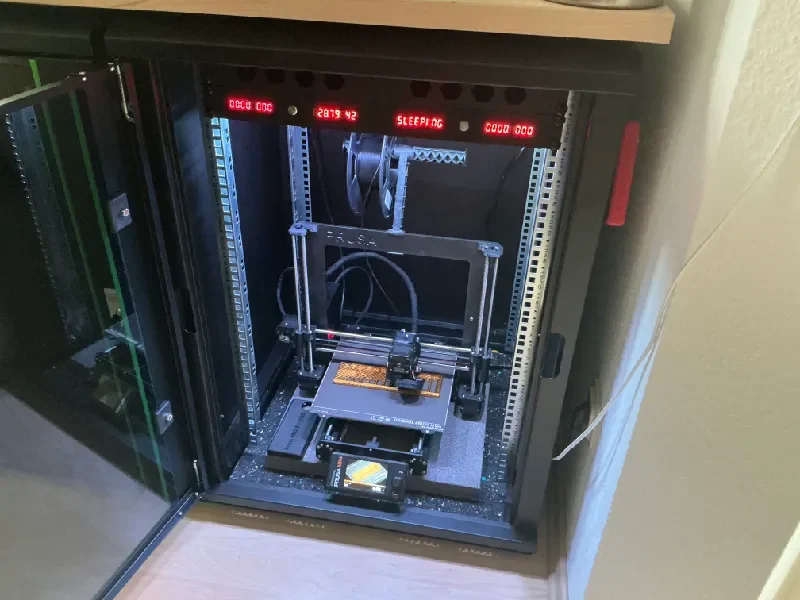

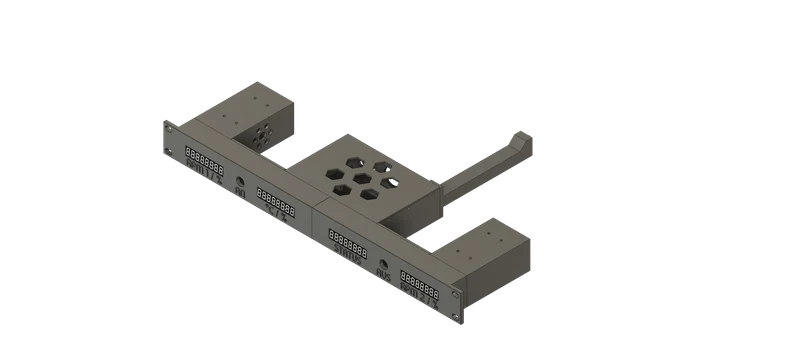

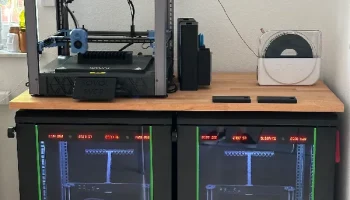

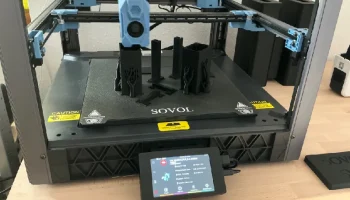

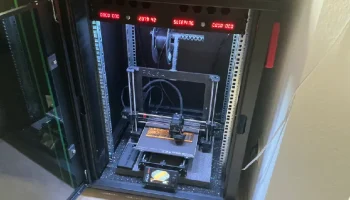

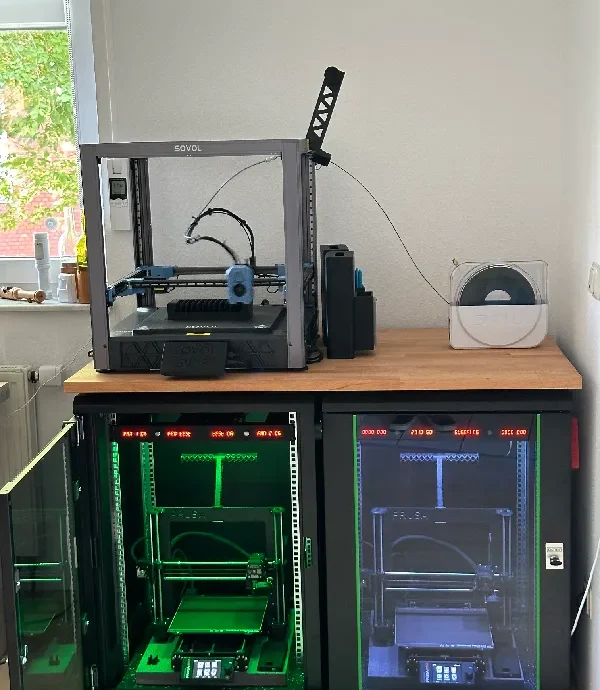

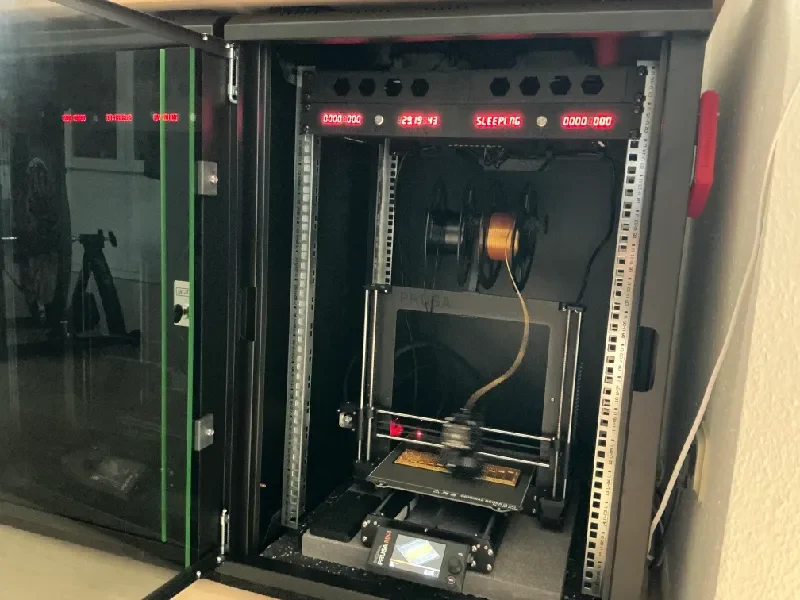

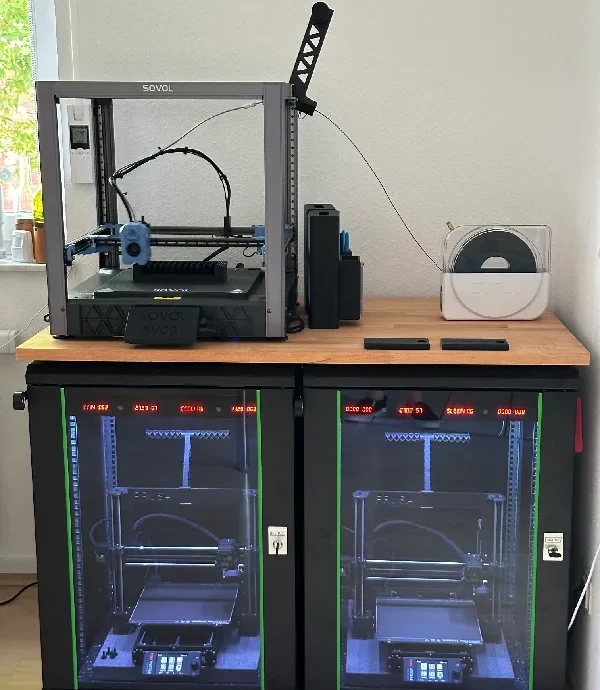

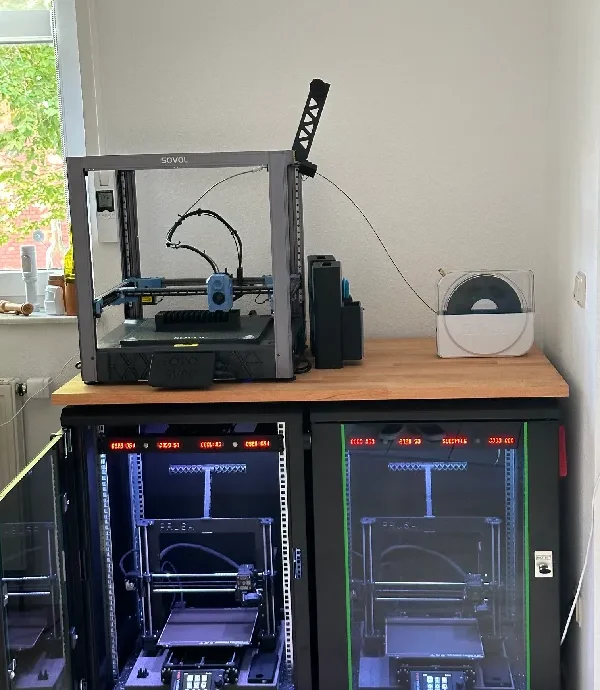

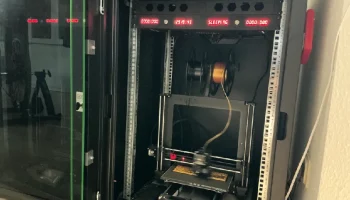

Фотографии:

Видео:

Особенности:
Вентиляторы с регулируемой температурой для поддержания заданной температуры в корпусе для 3D-печати.

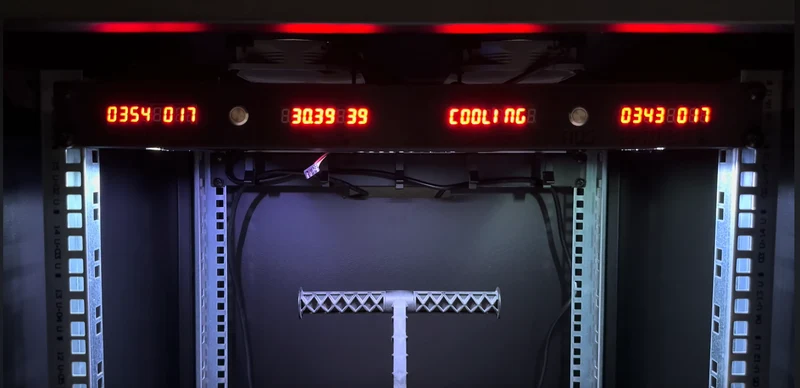

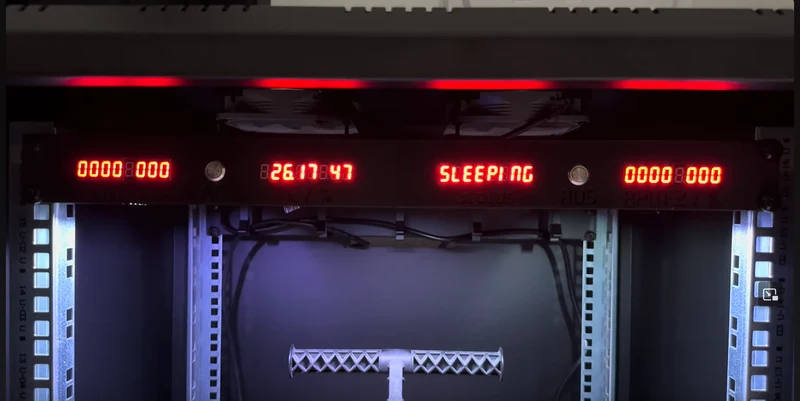

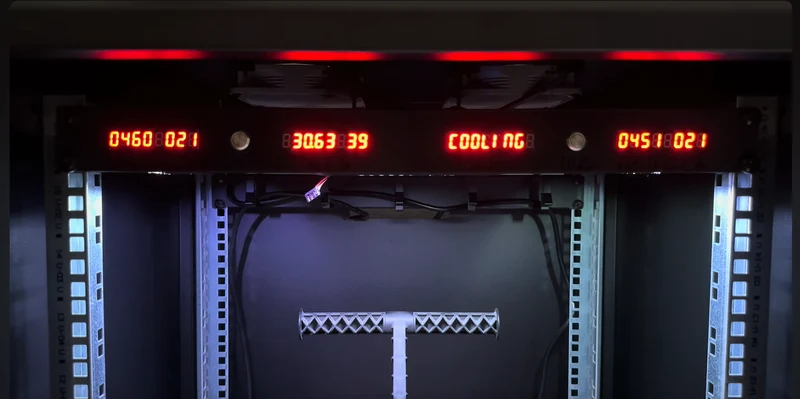

4 7-сегментных дисплея для отображения «Состояния», «Об/мин/%» вентиляторов, «Температуры» и «Влажности».
Мониторинг работы вентилятора для каждого вентилятора
30 светодиодов NeoPixel для освещения 19-дюймовой стойки и отображения состояния устройства
2 кнопки для ручного включения или выключения светодиодов
Внутренний веб-сервер для изменения настроек и обновления кода
Две передние части доступны на английском и немецком языках.
Опционально: поддержка Telegram для ручного управления светодиодами (планируется с помощью Prusa Connect).

Внутренний веб-портал конфигурации:

Необходимые детали:
1 стойка 19 дюймов (пример 16U)
4 винта M4x25 + дополнительные гайки M4. См. советы по монтажу ниже.
12 гаек M3
Некоторые винты M3x10 + винты M3x8 и M3x12.
2x 4-контактных вентилятора с ШИМ + антивибрационные накладки (размер зависит от вашей стойки)
1 датчик BME280
1x печатная плата 18x24, макетная плата 18x24
2x контактный разъем с 19 контактами + несколько розеток
1x ESP32 NodeMCU
2x резистор 10 кОм
4x 7-сегментный дисплей, 8 цифр
3 светодиодных палочки с 10 NeoPixels
2 кнопки ⌀12 мм
1x бочковый домкрат ⌀12 мм
1 блок питания Barrel Jack 12 В/2 А
1x понижающий модуль
Несколько проводов разных цветов
Некоторые термоусадочные трубки

Проводка:

Подключение этого устройства немного сложнее, чем у моих обычных устройств, показанных здесь.

Используя следующие планы, вы сможете воссоздать это самостоятельно.

На последнем рисунке показана разводка печатной платы и внешние устройства, такие как вентиляторы, дисплеи и т. д.

Электронный макет:

В этой таблице показаны все подключения:

Макет печатной платы 18x24 (левая половина) и внешние компоненты (правая половина).

В более длинном варианте возможные трассы отображаются цветными прямыми соединениями. Те, у которых отмечена только 1 ячейка, следует выполнять с помощью проводов.

Вот общий обзор всей схемы ранней версии прототипа:

Загрузка кода:
Код можно загрузить в моем репозитории GitHub, вкл. используемые библиотеки.

Настройте устройство:
Процесс установки аналогичен моим проектам WordClock, поэтому я буду повторно использовать эти видео здесь и объясню очень немногие различия в настройке устройства:
Пожалуйста, посмотрите два видео ниже и постарайтесь внимательно следить за ними!
Настройка Arduino в MS Windows
Настройка Arduino на macOS
Загрузите код из репозитория GitHub, вкл. используемые библиотеки.
ВАЖНО: При добавлении драйверов платы ESP32 обязательно выберите версию «2.0.17» плат «Espressif ESP32», а не версию ≥V3.0.0, которая не будет компилироваться!
Помимо упомянутого в видеороликах, установите «NodeMCU-32S» в качестве платы в Arduino IDE: «D1 Mini ESP32» больше не используется. Остальная часть настройки в Arduino IDE остается прежней:
Загрузите код в ESP32 через Arduino IDE и дайте ему перезагрузиться.
Настройте Wi-Fi согласно инструкции в видео. Вы найдете временную точку доступа Wi-Fi под названием «AWSW FANS N LIGHTS», чтобы настроить доступ.
При запуске устройство покажет фактически присвоенный ему IP-адрес.
После запуска, когда устройство уже показывает время, его можно настроить с использованием отображаемого IP-адреса: «http://Ваш-IP-адрес», который также указан в последовательном мониторе Arduino IDE, как показано на видео.
Отныне вы можете настроить устройство только с помощью веб-интерфейса.
Наслаждайтесь! =)

Несколько советов по установке этого устройства:
ПРИМЕЧАНИЕ. Представленные изображения частично взяты из ранних прототипов, которые могут немного отличаться.
В этой новой модели я добавил несколько новых методов монтажа, которые мне хотелось опробовать. Я не имею в виду встроенные гайки, которые вы можете затянуть с помощью более длинного винта перед установкой деталей, например, для светодиодных стержней — это винты M3x12 подходящей длины, чтобы они находились заподлицо внизу, но вам понадобится более длинный винт, по крайней мере M3x14, чтобы аккуратно затянуть гайки перед:
Я добавил несколько новых идей относительно винтов для крепления трех «задних» частей к передним частям. Перед этим вам нужно будет вкрутить винты M3x10 в незакрепленные задние части, а затем использовать шестигранный ключ длиной 2,5 дюйм��, чтобы прикрепить заднюю часть к передней части, потому что вы ввинчиваете их до конца.
