Ретро матричный дисплей
Источник:

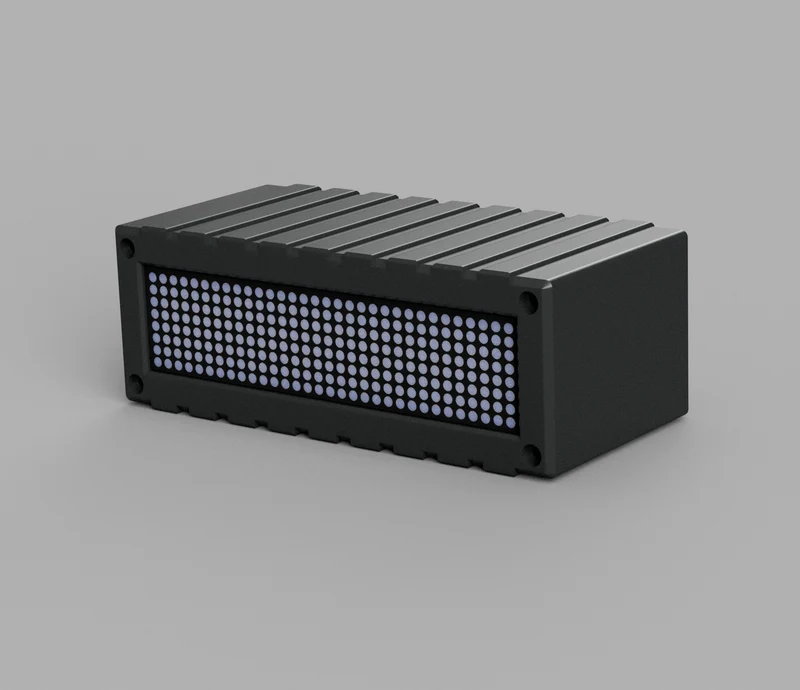

Этот проект позволит вам создать собственный Matrix-Display. Ниже вы узнаете все, что вам понадобится для создания и запуска этого проекта с нуля.
Для этого проекта я использовал комбинацию из 4-х матричных дисплеев 8x8, чтобы в общей сложности получить матрицу 32x8, а в качестве микроконтроллера я решил выбрать ESP32 WROM.
Материалы:
1 плата разработчика ESP32 — Amazon
1 матричный дисплей 32x8 — Amazon
12 винтов M3x20 — Amazon
Провода:
ESP32 МАТРИЦА
G12 DIN
G14 КЛК
G15 КС
3V3 ВКК
Земля Земля
Прошивка:
Я создал базовую прошивку для удобного использования вашего дисплея, вы найдете ее в моем репозитории GitHub.
