Контейнер для хранения с дисковым тумблерным замком
Обновление 11.07.2022: Обновлены допуски внутренних деталей.
Обновление от 07.03.2022: Обновлены допуски штифта.

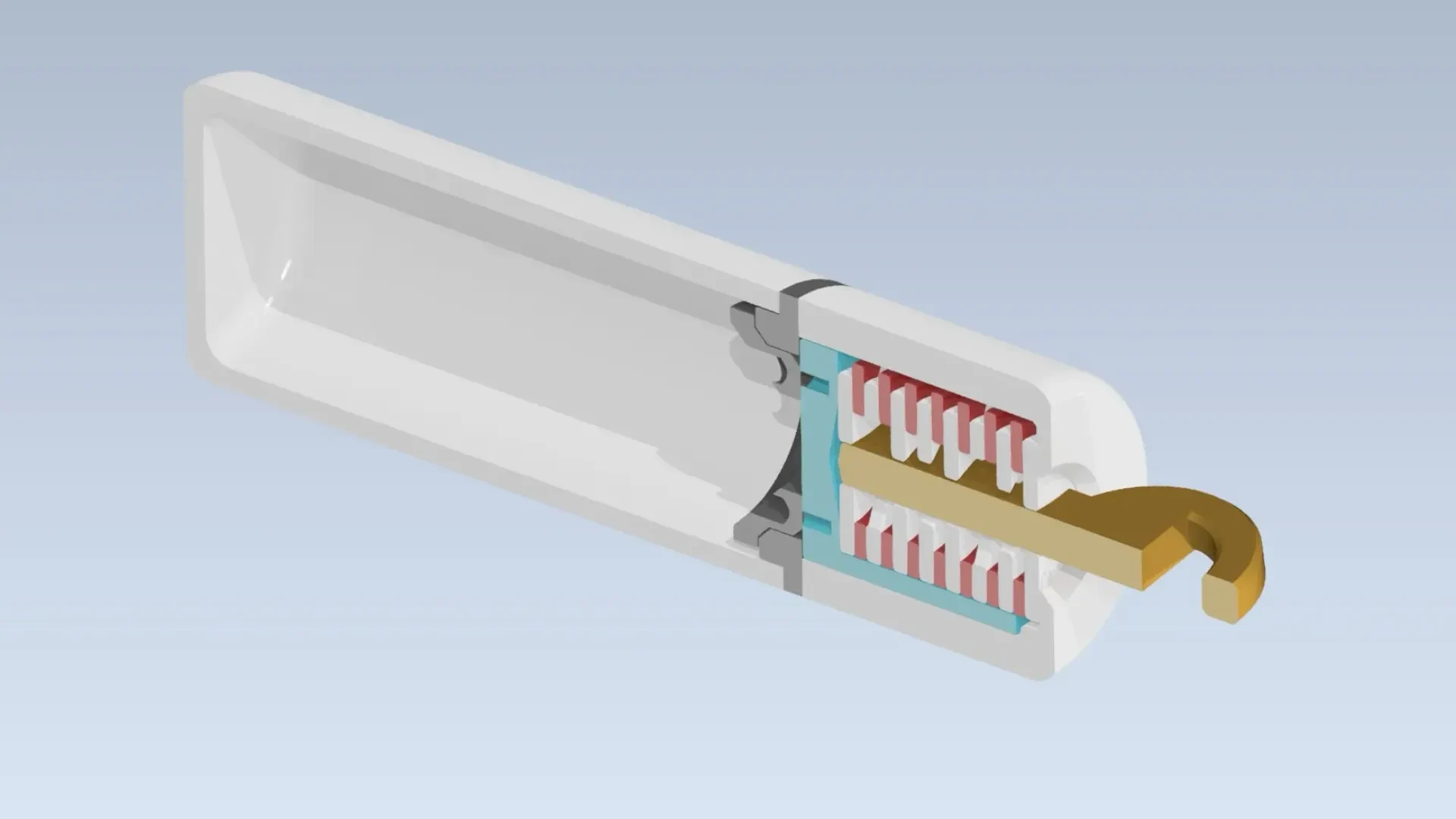

Мне всегда нравится понимать, как работают различные повседневные механизмы. Какой лучший способ полностью понять устройство фиксатора диска (или тумблера), чем спроектировать и изготовить его самостоятельно?

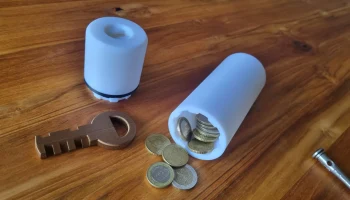

Это получилось так хорошо, что я хотел поделиться этим с вами и дать вам возможность распечатать его для себя. Я всегда держу эту коробку на своем столе в офисе, чтобы сохранить сдачу в автомате по продаже конфет :)
Вам нужно:
14 резьбовых вставок M3 «rutex» (могут подойти и другие)
14 винтов с потайной головкой M3 x 8 мм.
1 стальной штифт 7х40 мм (опционально, можно расп��чатать на пластике)

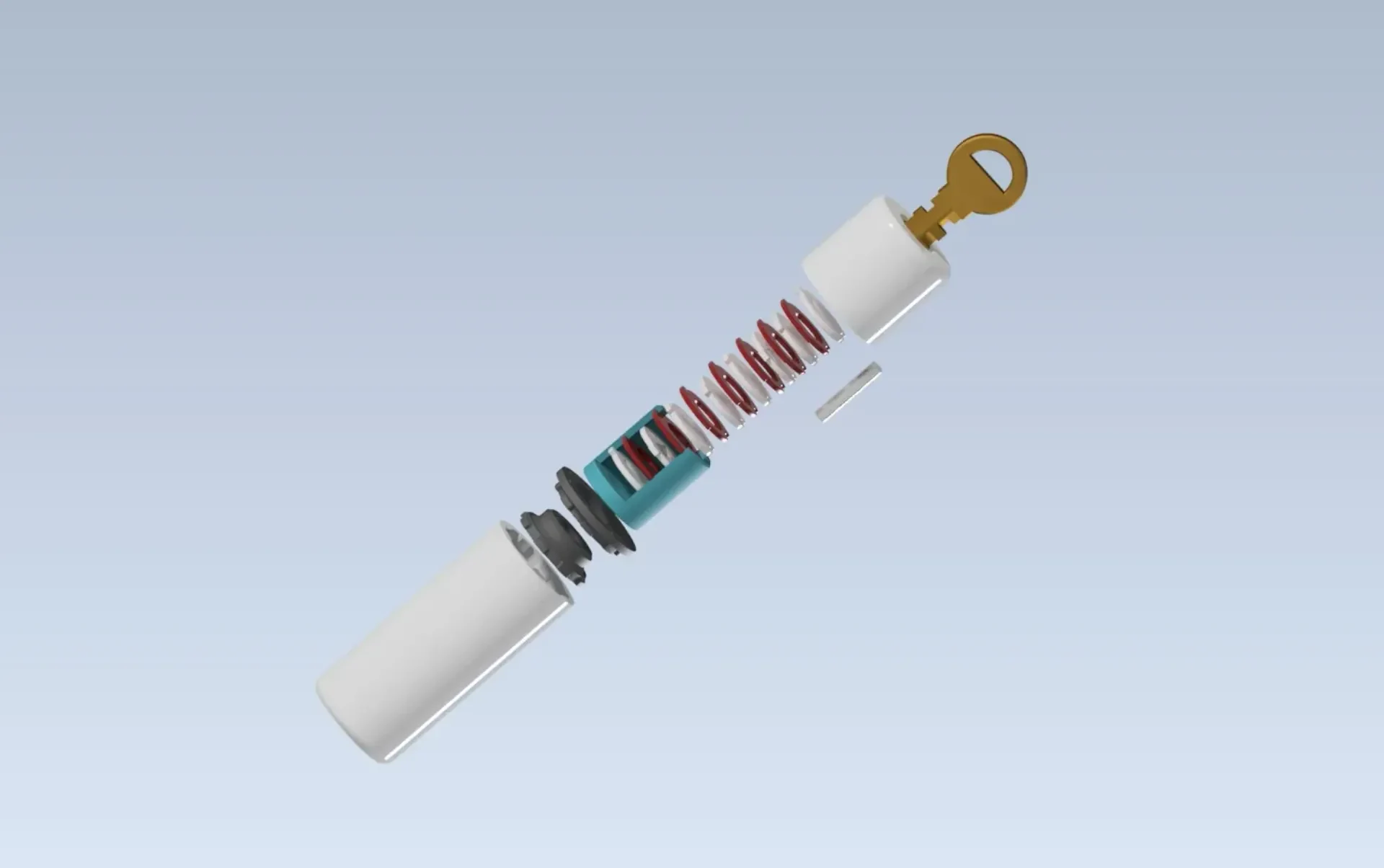

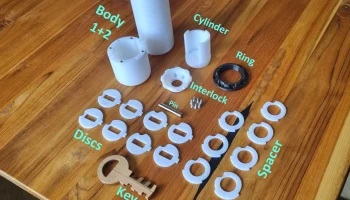

Вы печатаете:
1x верхняя часть тела
1x нижняя часть тела
1x кольцо
1x блокировка
1x цилиндр

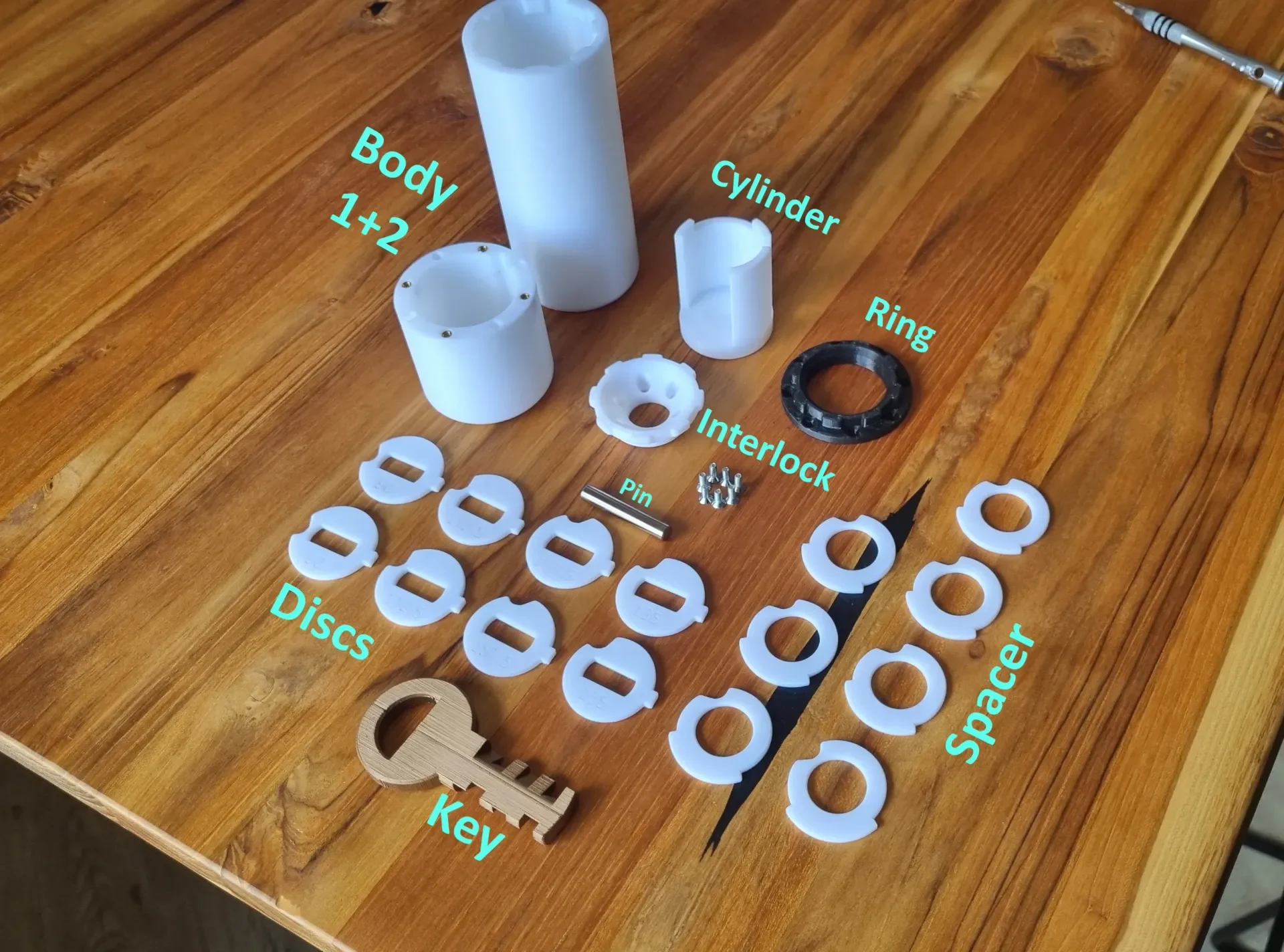

По 2 каждого диска (90°, 112,5°, 135° и 157,5°)
7x проставка
2 половинных ключа или 1 полный ключ
Вы делаете:
Распечатайте 2 части половинки ключа и склейте их. Поверьте мне, это единственный способ, чтобы ключ на машине FDM выглядел хорошо.

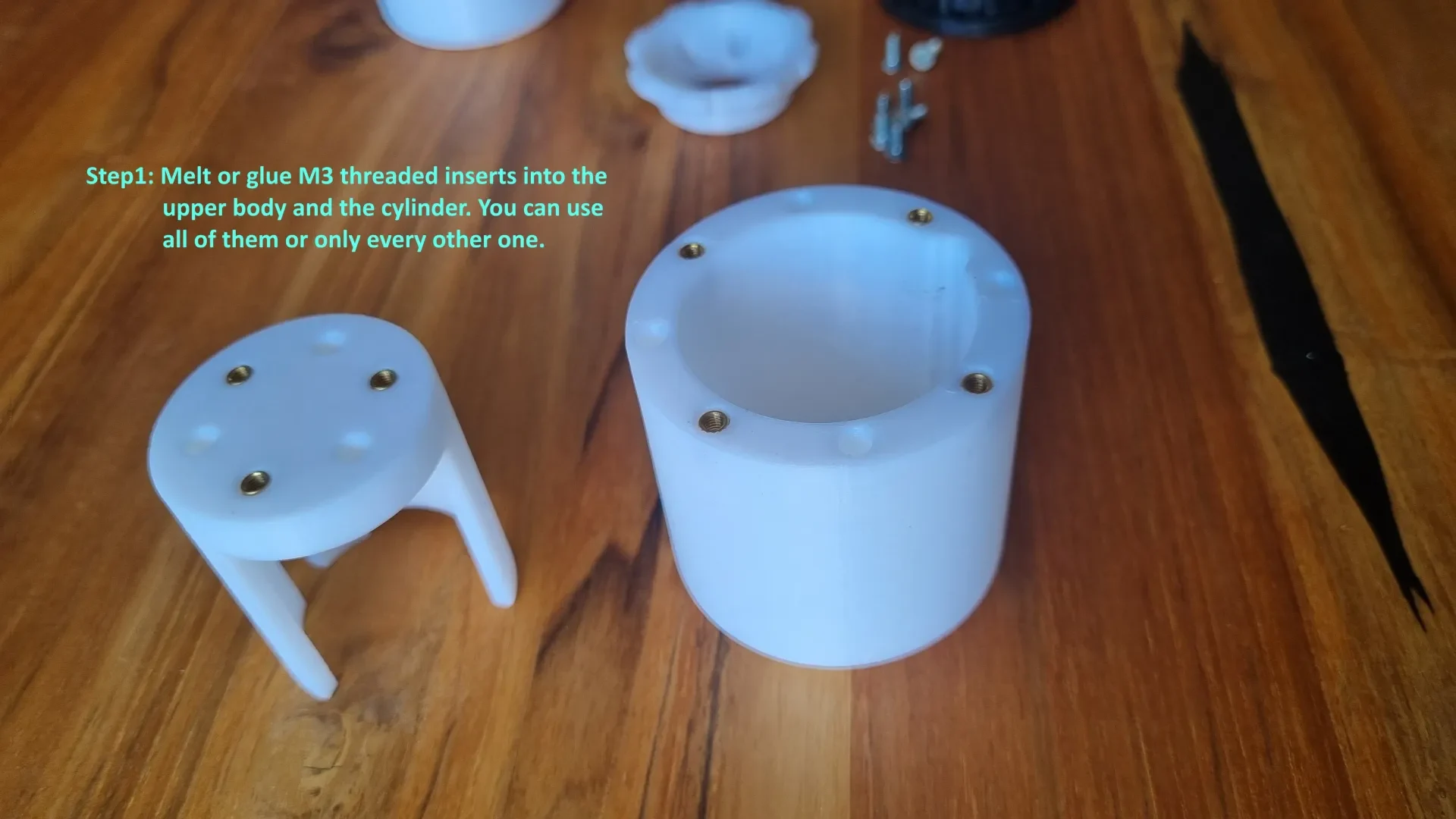

Вставьте резьбовые вставки в верхнюю часть корпуса и цилиндр. Вам не обязательно использовать все 14 вставок. Каждого второго достаточно.

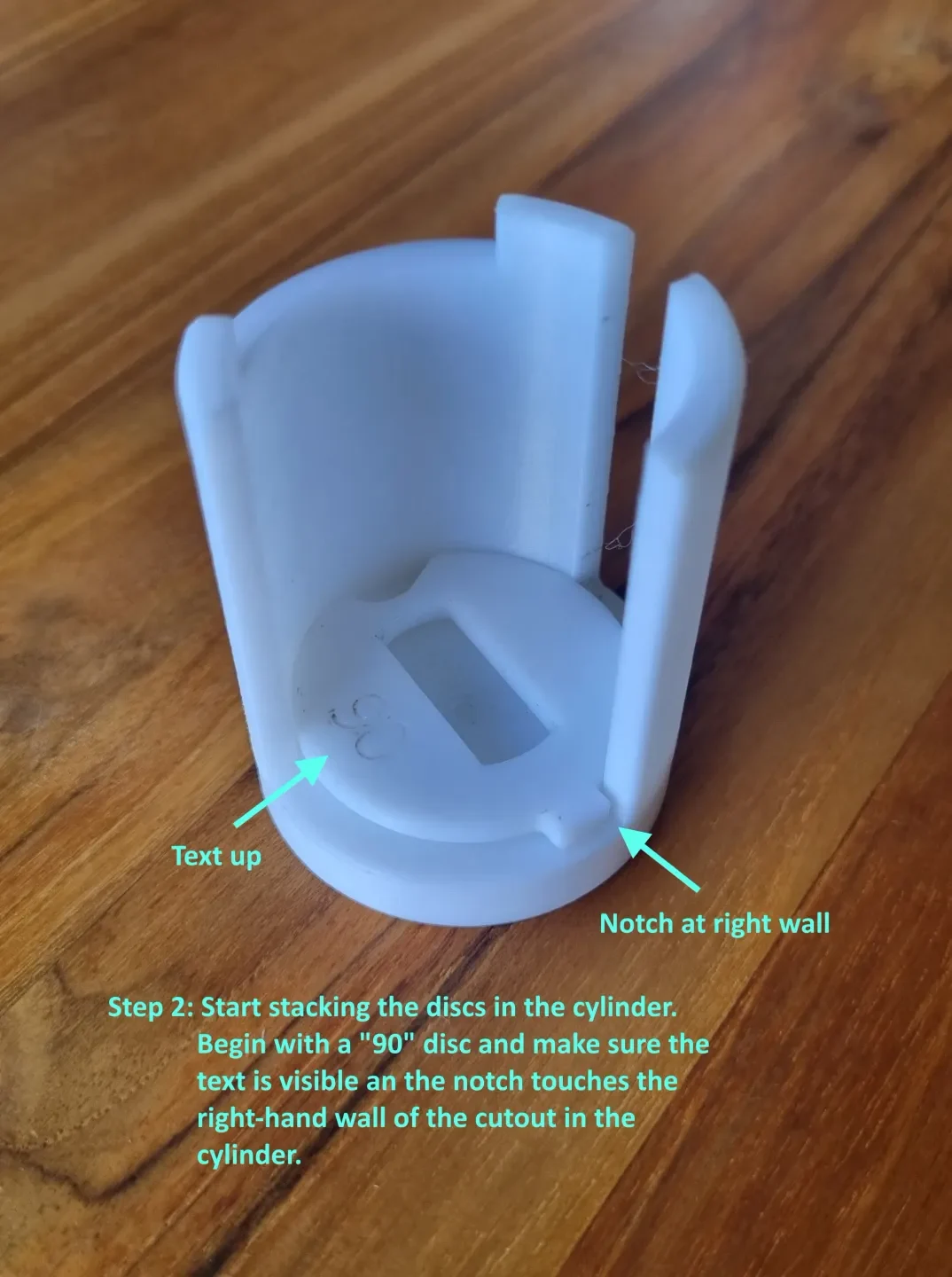

Используйте наждачную бумагу, чтобы о��шлифовать верхнюю и нижнюю поверхность каждого диска и проставки! Установите диски и проставки в цилиндр. Убедитесь, что номера на дисках видны сверху. Также метчик на дисках должен касаться правой стенки выреза в цилиндре (см. рисунки!)

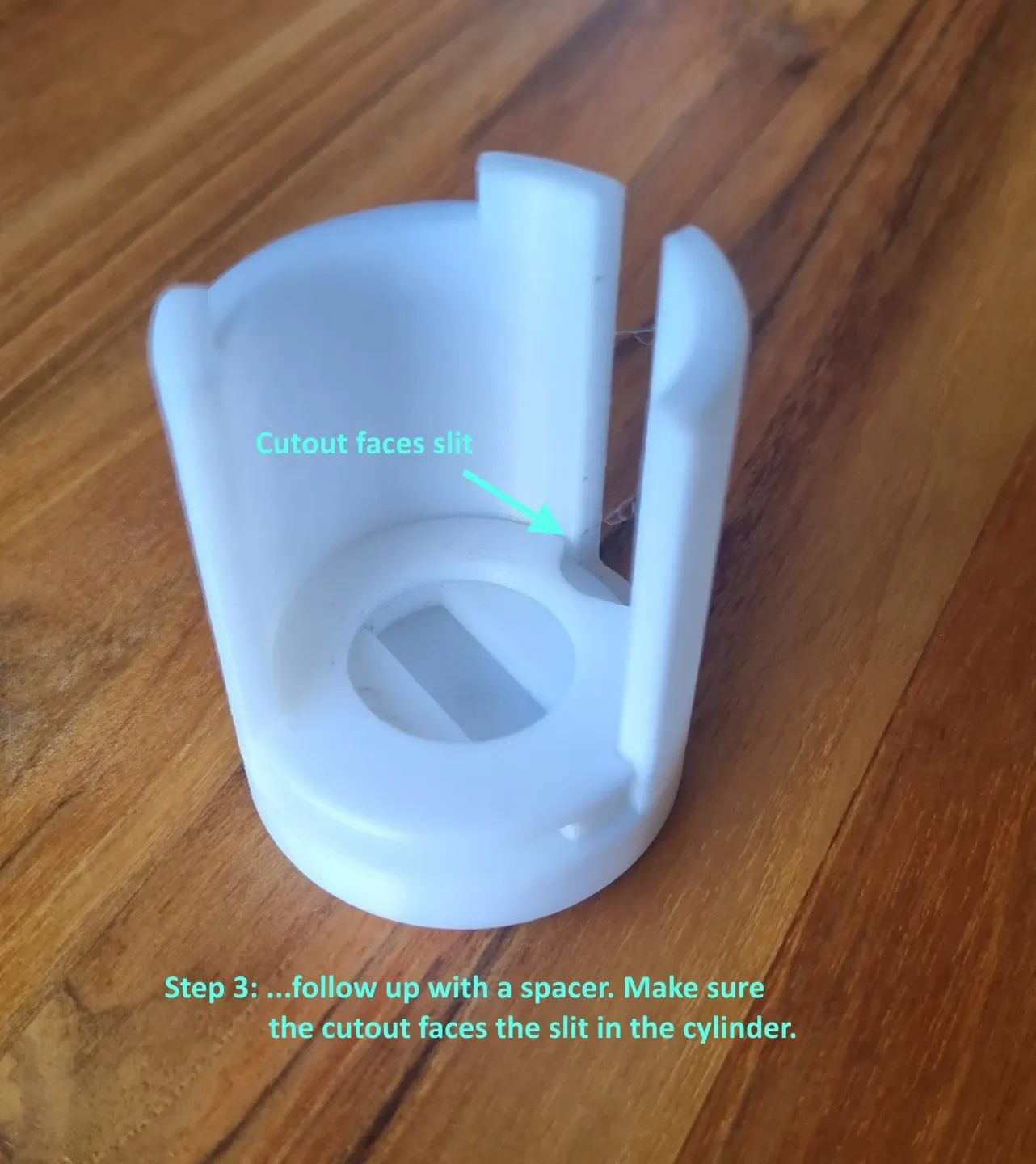

Выемка в проставках должна совпадать с длинной прорезью в цилиндре! (картинки! :))
Порядок дисков должен быть следующий, иначе ключ не сработает!:

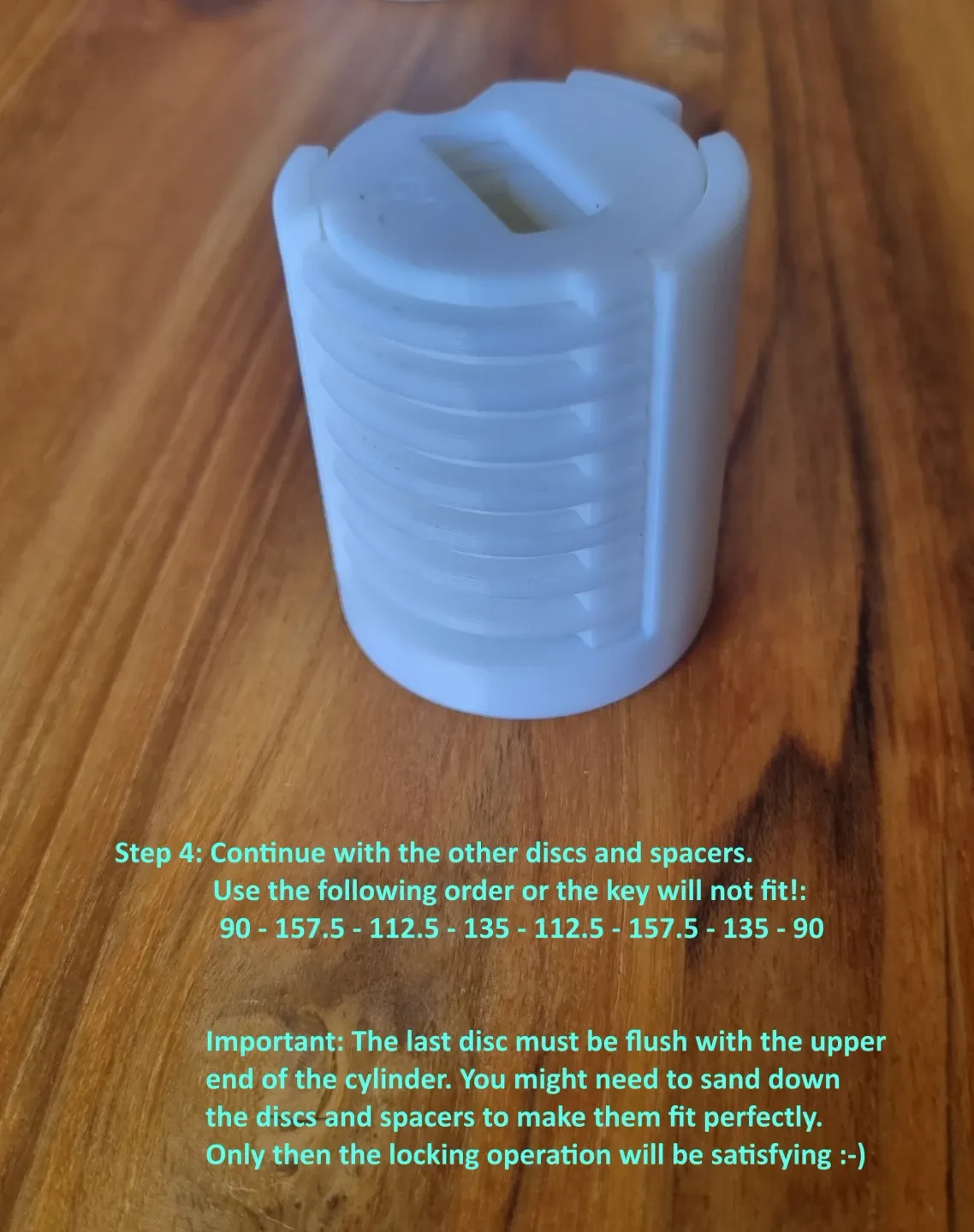

90 — 157,5 — 112,5 — 135 — 112,5 — 157,5 — 135 — 90

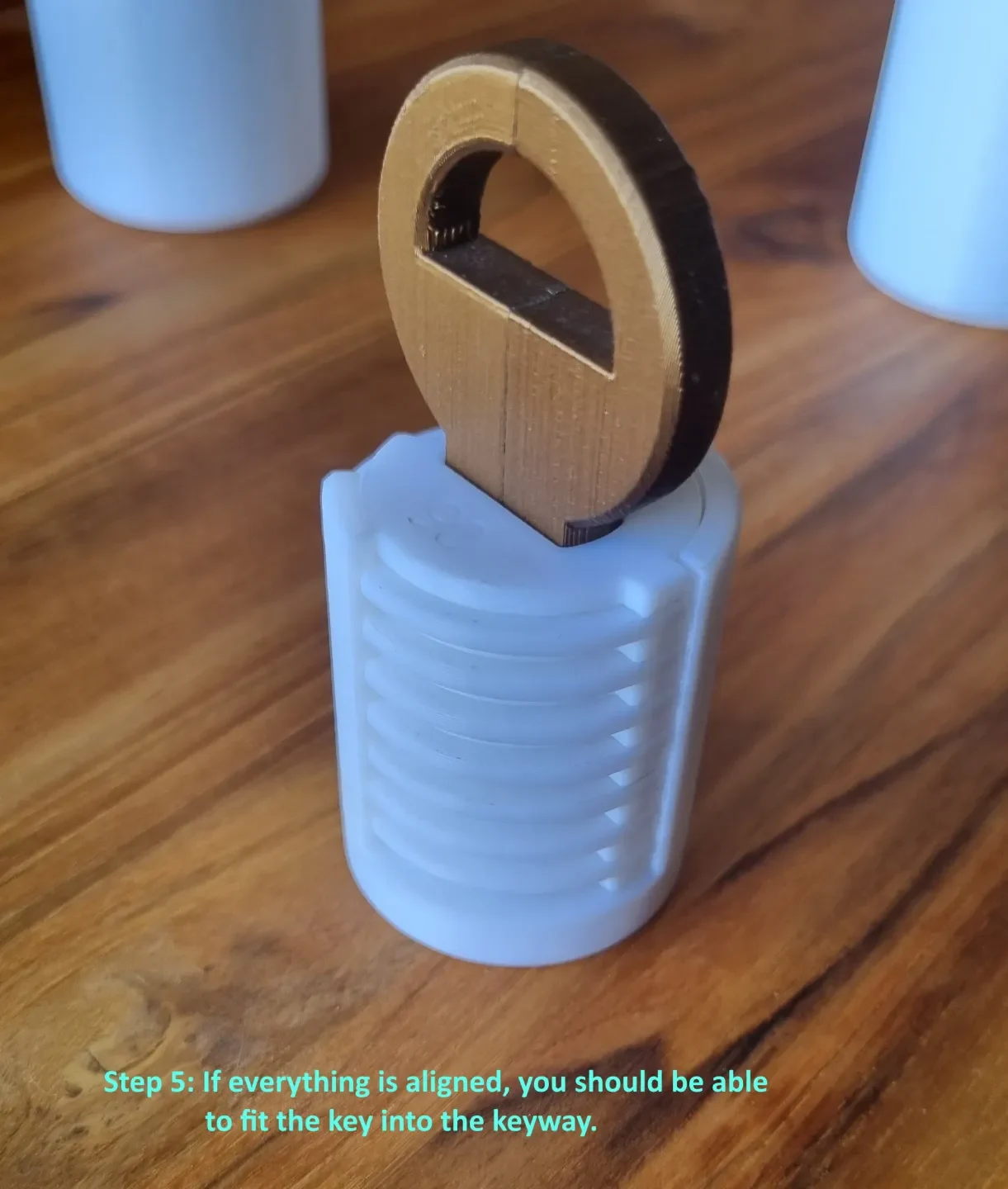

Проверьте, находится ли последний диск заподлицо с цилиндром. Если стопка дисков и проставок слишком высокая, вернитесь к шлифовке каждого из них. Не торопитесь, потому что это заставит механизм работать очень приятно!
Когда все встанет на место, вставьте сталь��ой штифт (или печатный штифт) в прорезь в цилиндре и удерживайте его на месте. Наденьте верхнюю часть корпуса на всю сборку так, чтобы длинная выемка внутри совпадала со стальным/печатным штифтом. (картинки! :))
Переверните все вверх дном. Завинтите кольцо, чтобы удерживать цилиндр на месте внутри верхней части тела.
Прикрутите блокировку к нижней части цилиндра. Здесь очень важно, чтобы выемки по окружности замка были точно смещены относительно выемок на кольце. В одной части всегда должна быть выемка, а в другой ее нет! Если нет, снова отвинтите блокировку, поверните ее на 120° и повторите попытку. Когда-нибудь это подойдет!
Переверните все вокруг, и все готово!
Желаем приятной печати и не стесняйтесь спрашивать, если у вас есть какие-либо вопросы!
Ваше здоровье!
